Дисковый оптический видеопроигрыватель "Русь ВП-201"

Н
А
В
Е
Р
Х

"Русь ВП-201" стала первой и последней серийно производившейся отечественной моделью LaserDisc-проигрывателей. Разработана Львовским КБ бытовой радиоэлектронной аппаратуры в 1988 году. Производилась с 1989-го года на Государственном Рязанском приборном заводе, а также - под маркой "Амфитон ВП-201" - на ярославском заводе "Машприбор" и Ижевском механическом заводе. До развала страны на всех трёх заводах успели выпустить в общей сложности около 1000 экземпляров. Несколько этих проигрывателей по чистой случайности сохранились до наших дней, один из них занимает почётное место в Государственном Политехническом музее в Москве.

По сравнению с предыдущей моделью ("Русь-501 ВИДЕО") "Русь ВП-201" имеет ряд значительных преимуществ. Проигрыватель оснащён устройством дистанционного управления. Поддерживаются видеодиски не только CAV, но и CLV. Имеется дюжина опций, облегчающих поиск информации на диске: воспроизведение вперёд и назад с нормальной скоростью, вперёд и назад в замедленном и ускоренном режиме (причём уровень замедления или ускорения также можно настраивать), покадровое воспроизведение в ту и другою сторону, сканирование видеодиска в прямом или обратном направлении, режим стоп-кадр, поиск кадра или части по номеру. Имеется экранное меню, как в современных DVD-плеерах. Аудиовыход проигрывателя стереофонический. Управление осуществляется при помощи микроЭВМ на процессоре КР580ВМ80А. Модули управления построены на БИС, в том числе заказных, произведённых специально под данную модель. Лазер оставлен гелий-неоновый. Диапазон частот канала звукового сопровождения: 40...20000 Гц. Потребляемая мощность: 60 Вт. Габаритные размеры: 520х362х113 мм. Масса: 10 кг. Элементная база полностью отечественная, за исключением трёх концевиков-микропереключателей "FAEL" (Польша) и микросхемы ПЗУ. В некоторых аппаратах на блоке видеозвукового канала распаяны 2 переключателя П2К, переводящие проигрыватель в режим воспроизведения инверсного видеосигнала. Диски с инверсным сигналом изготавливались для "Руси-501 ВИДЕО". Также в отдельных проигрывателях за заглушкой на нижней панели имеется 11-контактный разъём, ведущий к блоку управления. Его предназначение пока установить не удалось.

Нашему музею принадлежат 2 экземпляра "Руси ВП-201", оба 1991-ого года выпуска. Работоспособность одного удалось восстановить, ниже ссылка на видео. Это одно из самых высокотехнологичных бытовых радиоэлектронных устройств, когда-либо созданных на территории России. И, повторюсь, одно из последних.

Обзор аппарата на нашем канале на YouTube

Фильм о производстве в СССР лазерных видеопроигрывателей

Русь ВП 201 - руководство и схема

Русь ВП 201 - прошивка ПЗУ

Вид спереди

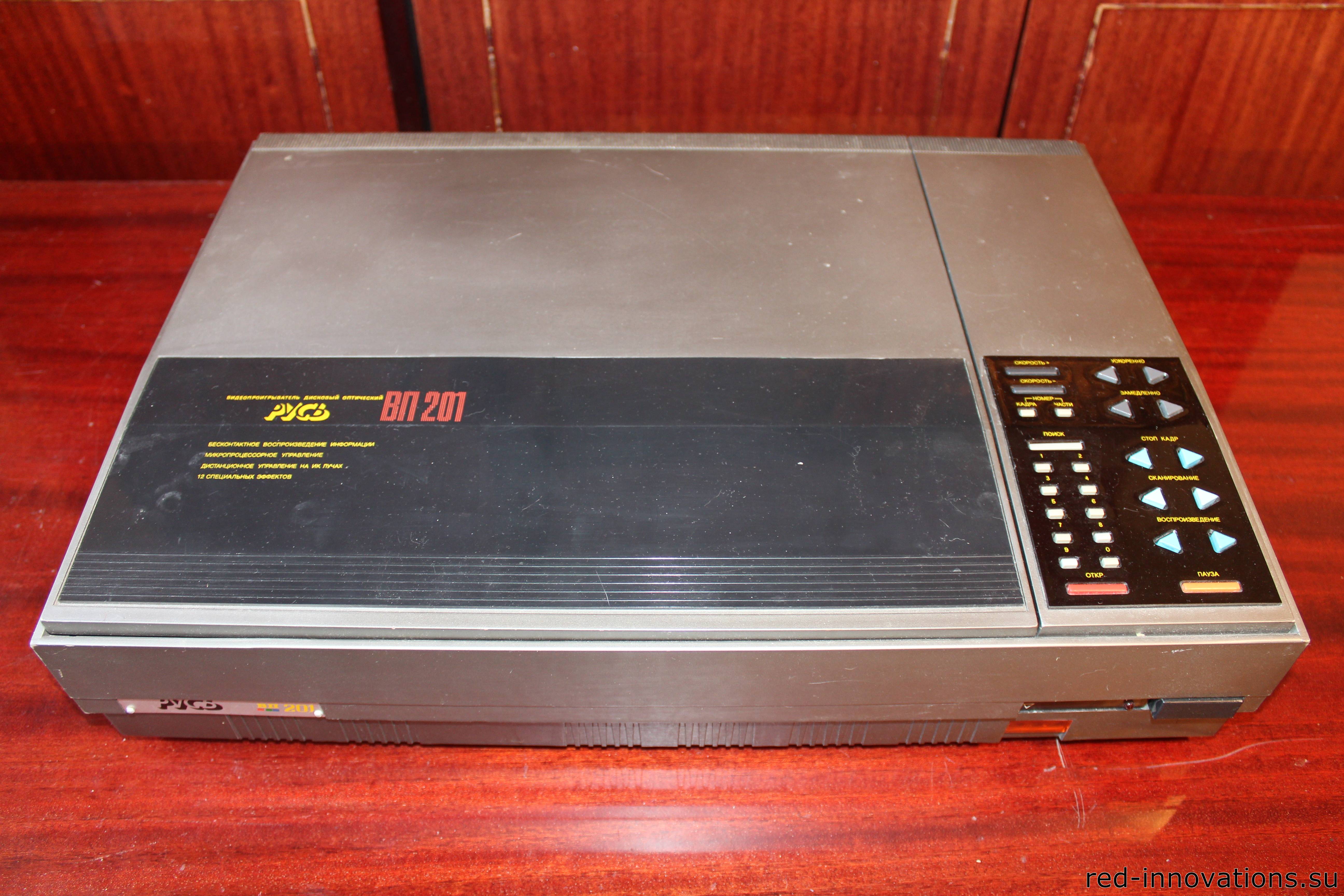

Вид сверху

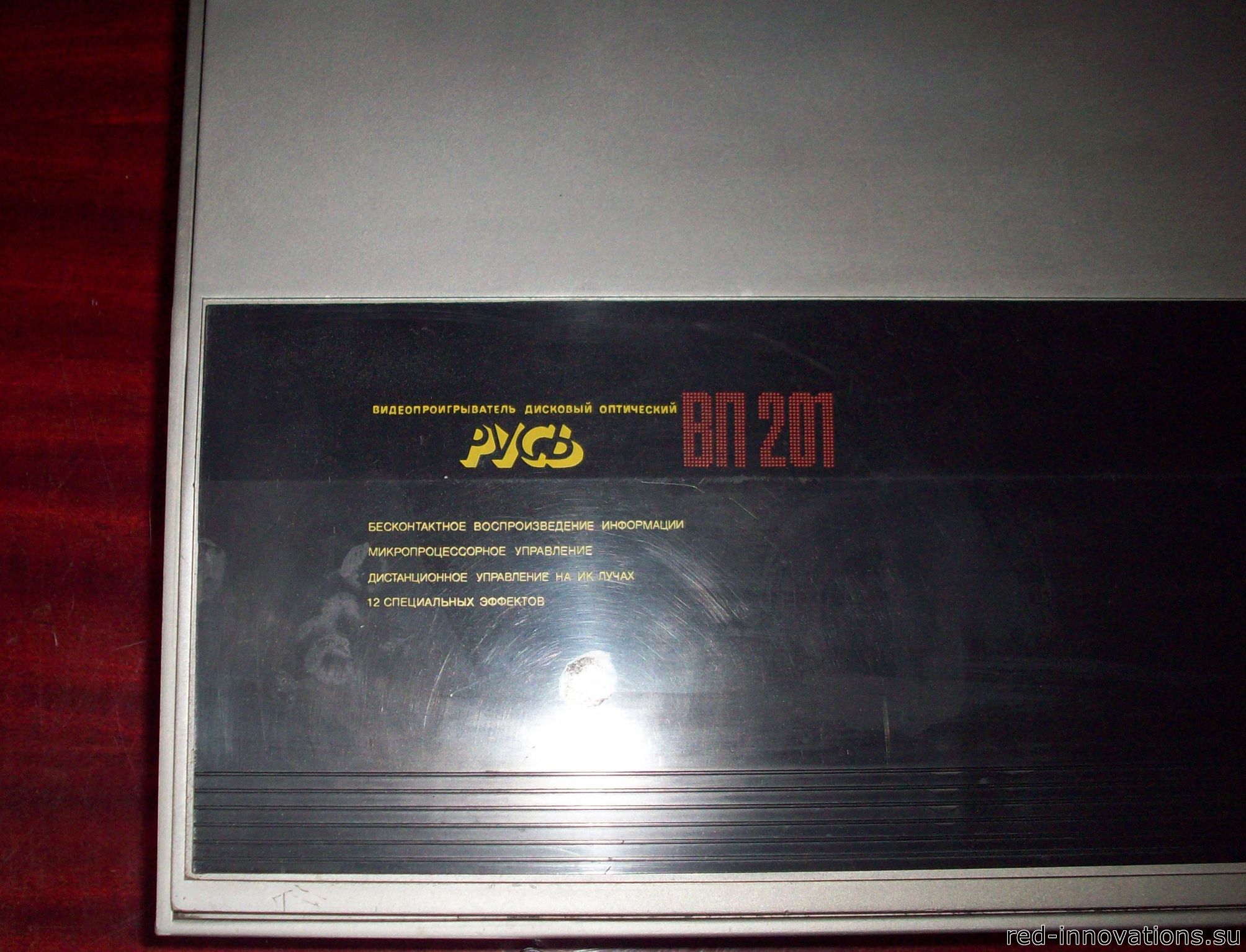

Надпись на крышке

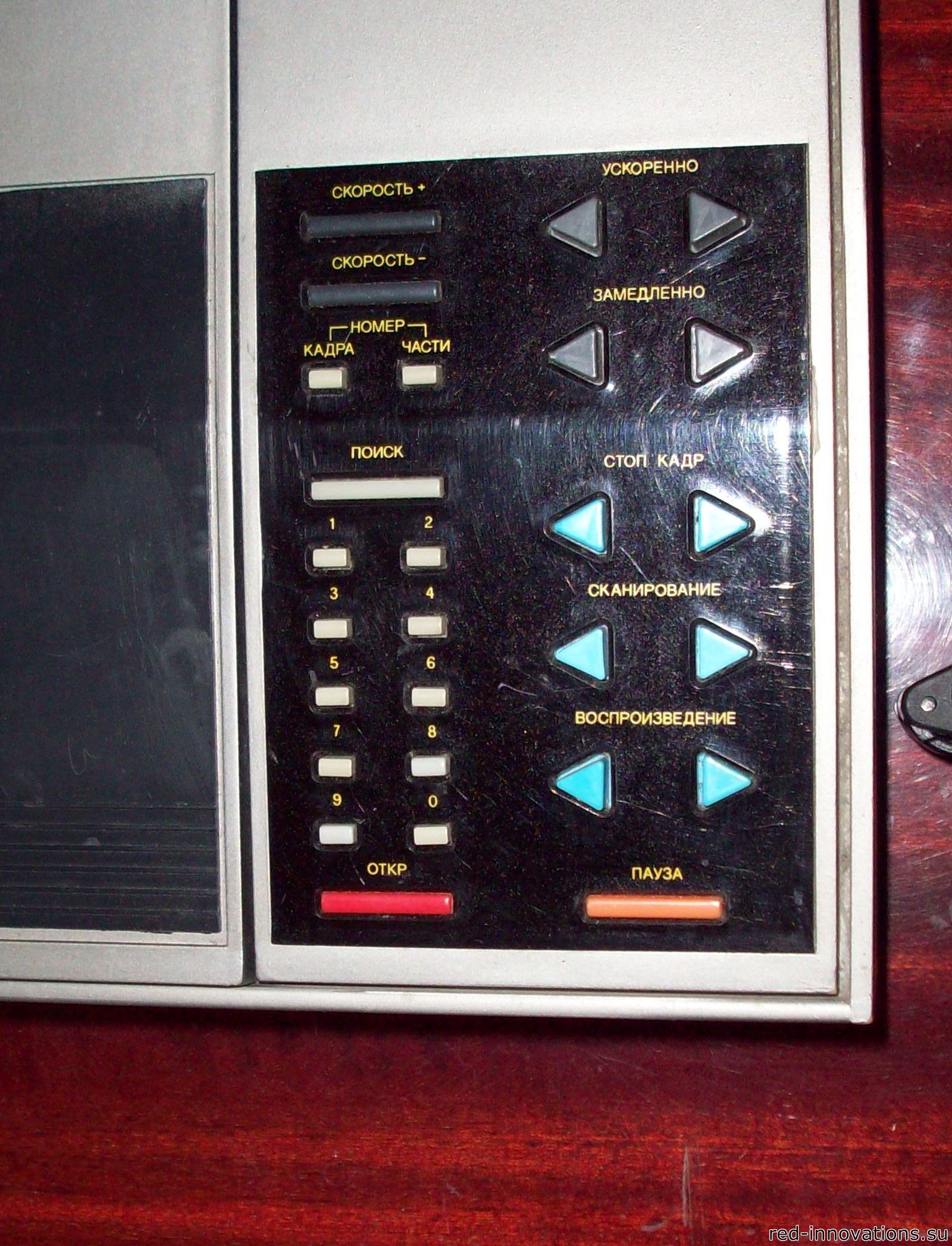

Органы управления

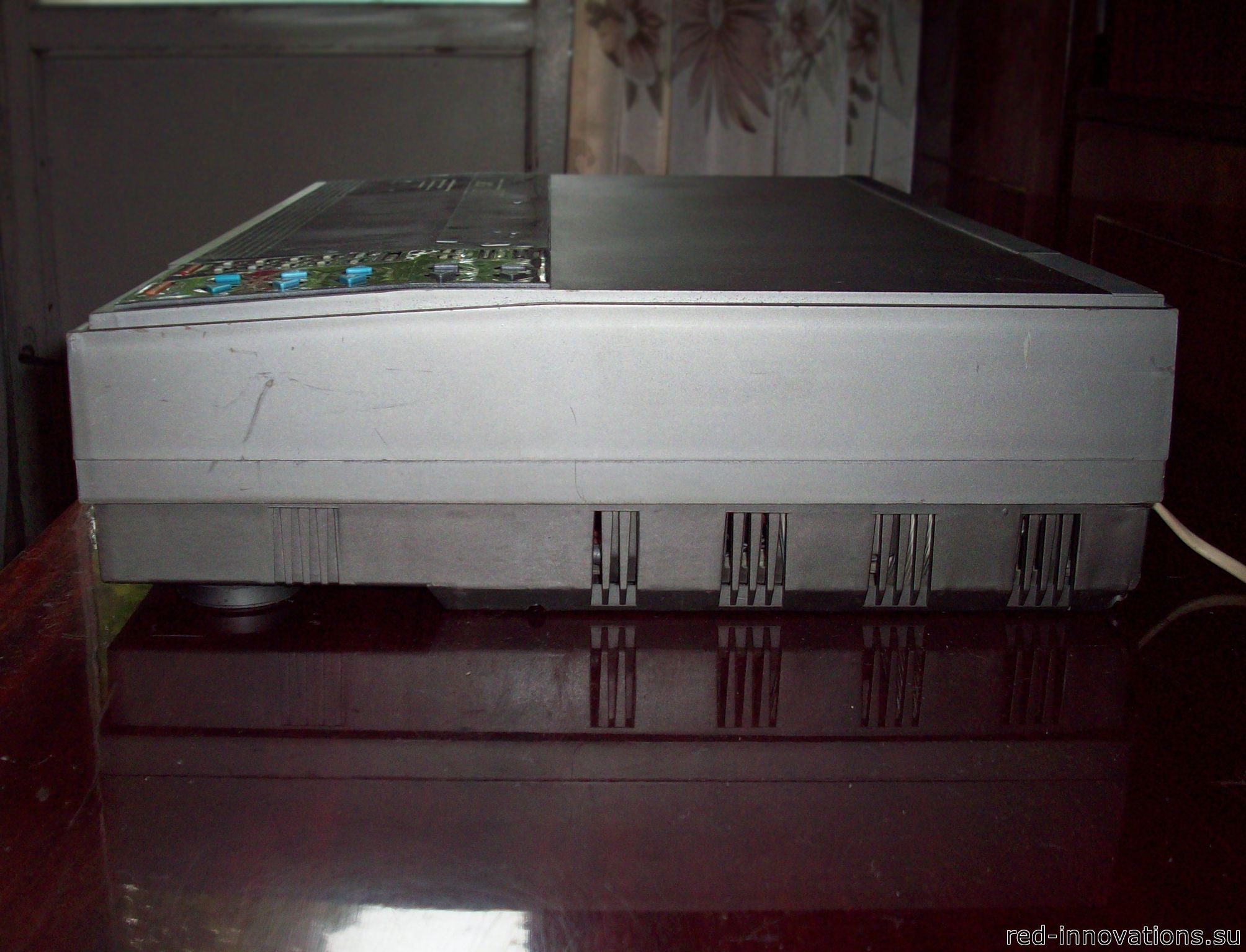

Вид сбоку

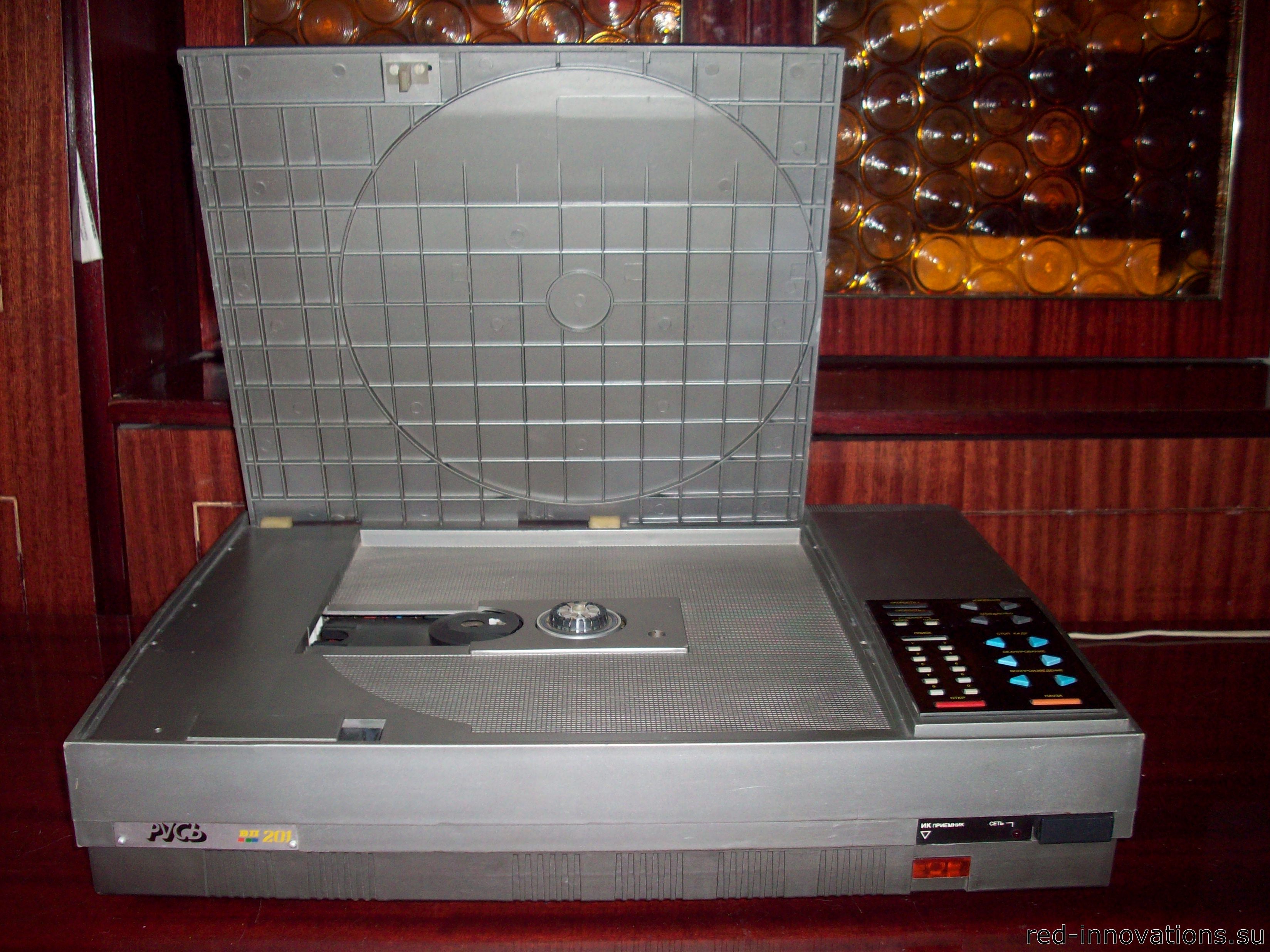

Вид спереди с открытой крышкой

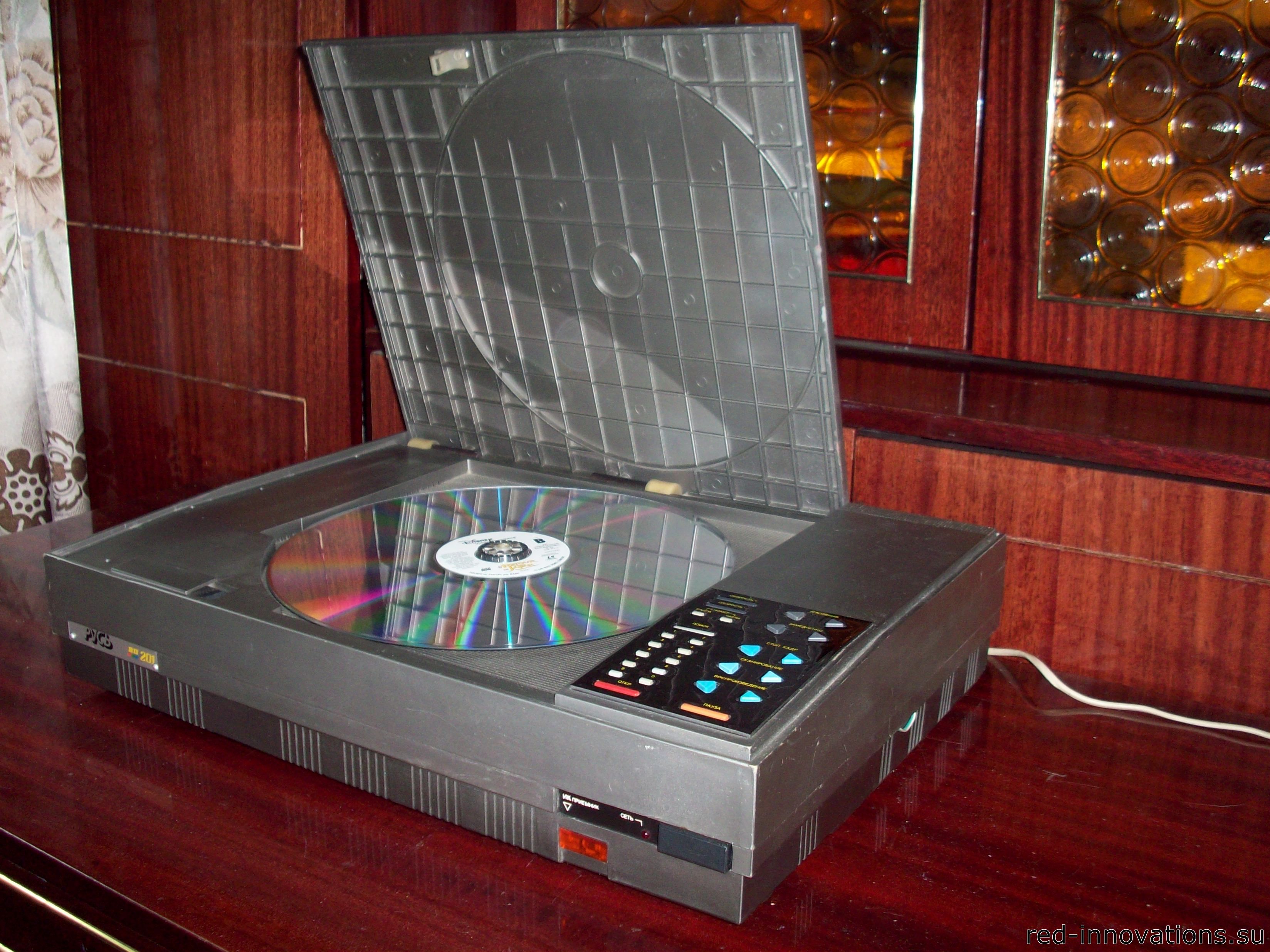

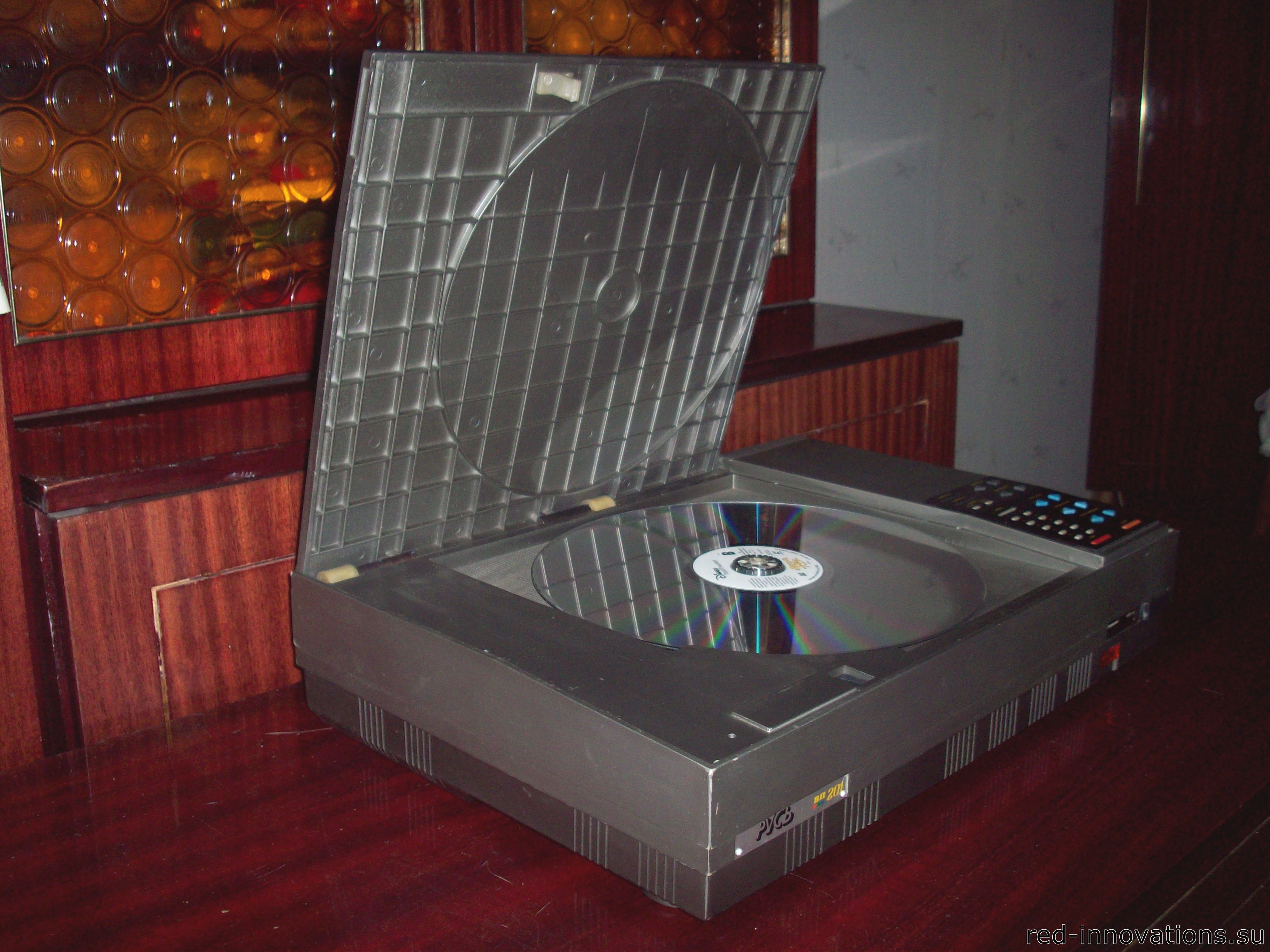

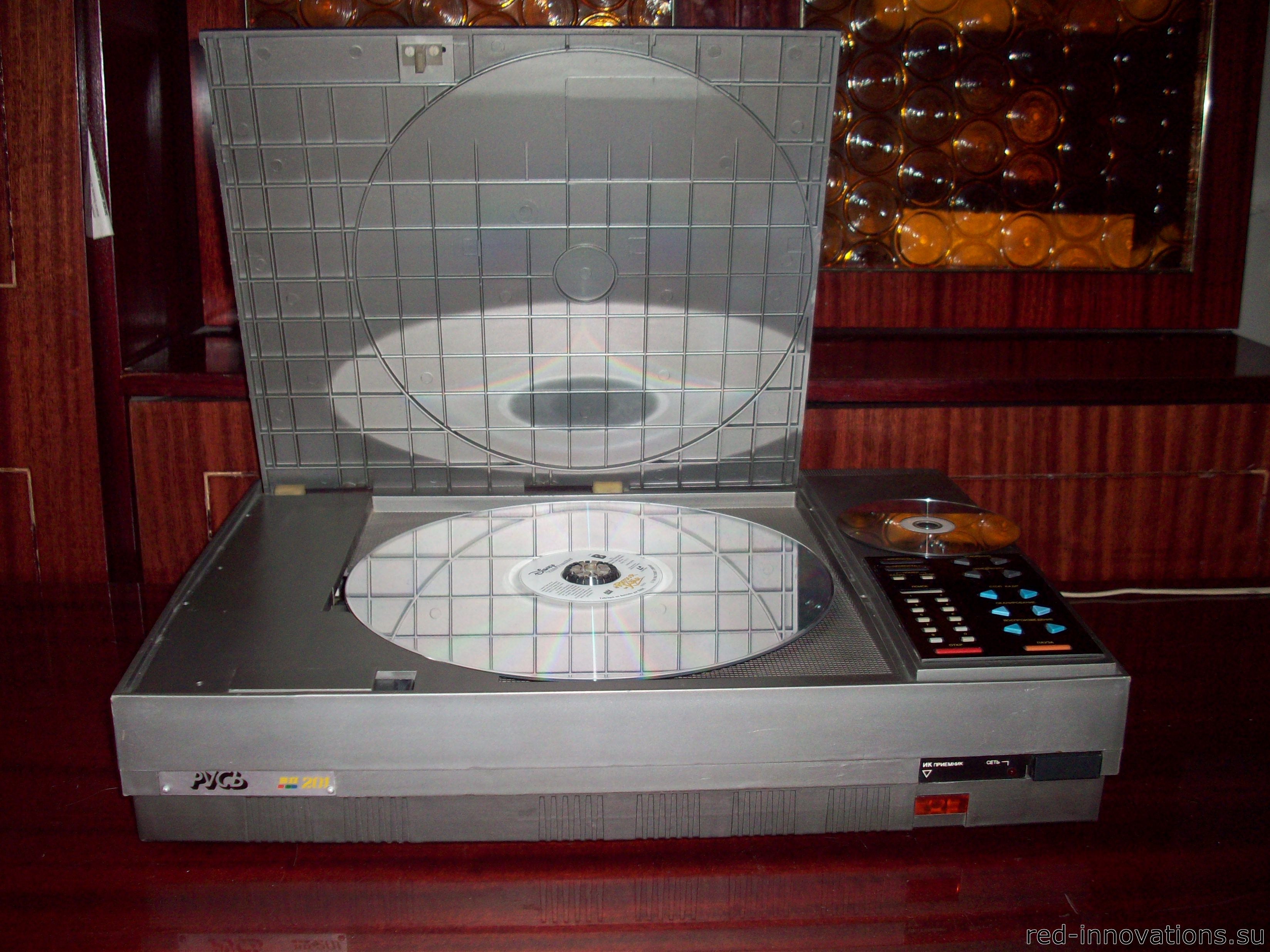

С установленным видеодиском (справа для сравнения лежит обычный компакт-диск)

Вид слева

Вид справа

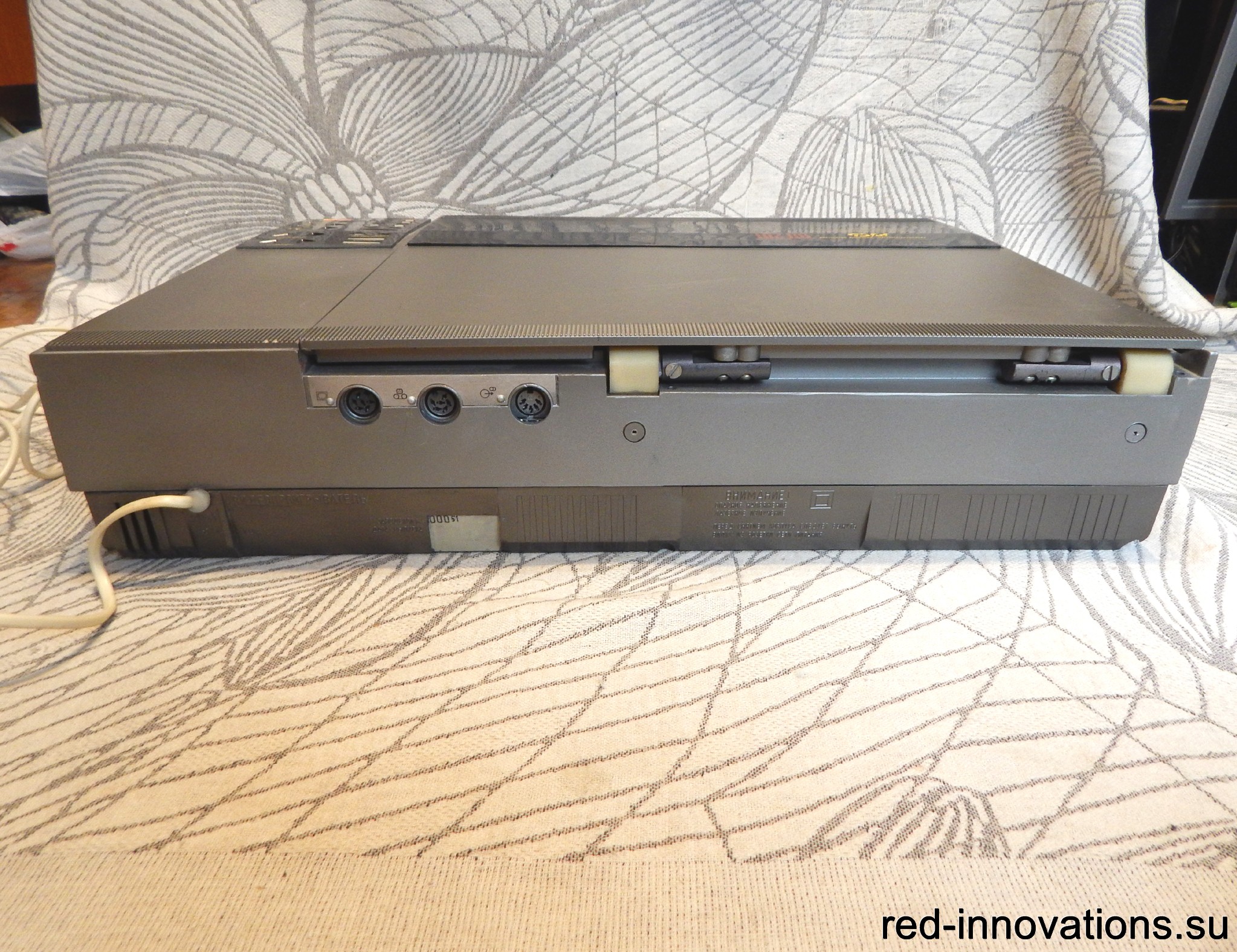

Задняя стенка

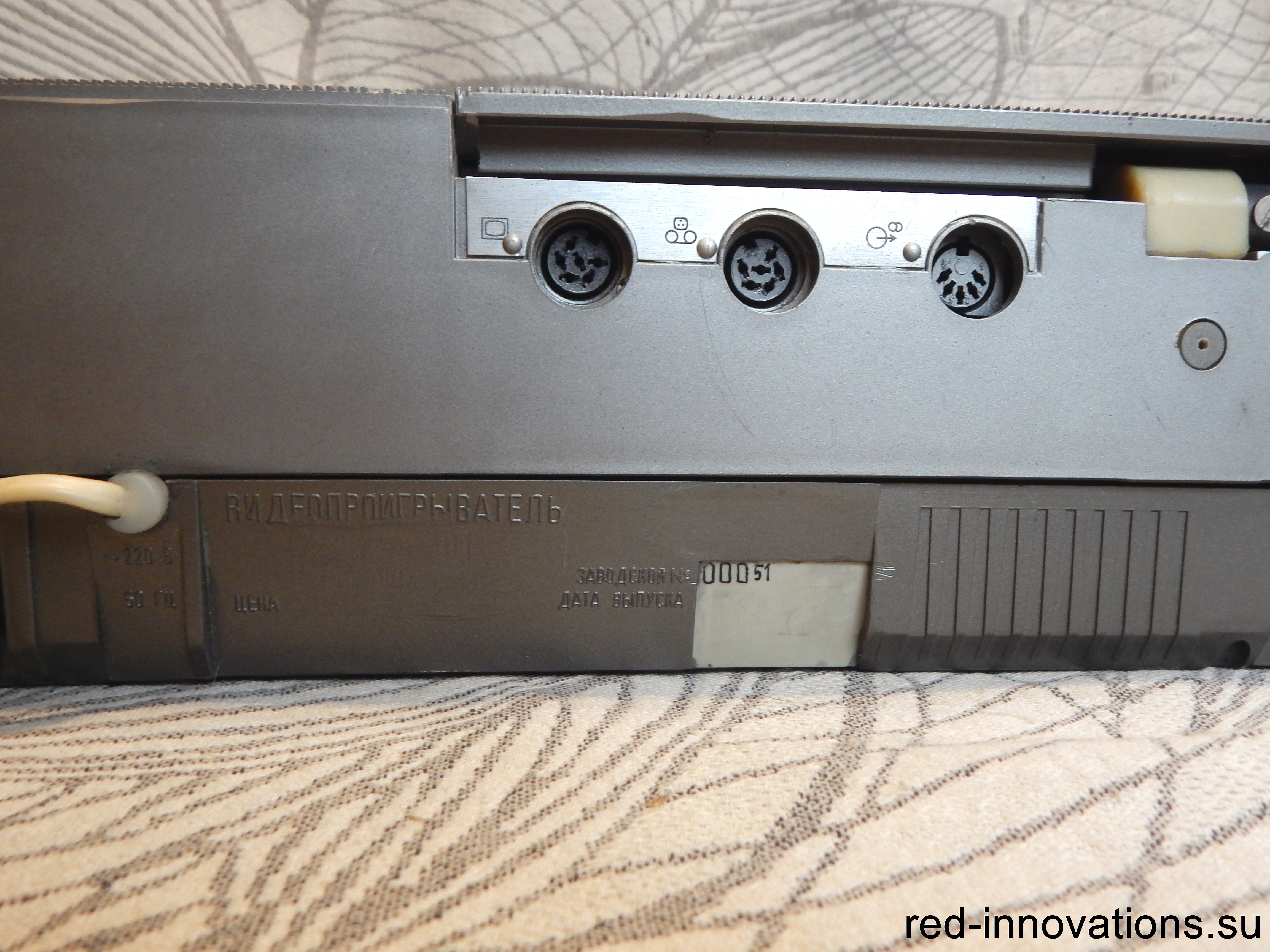

Надпись и гнёзда

Надпись

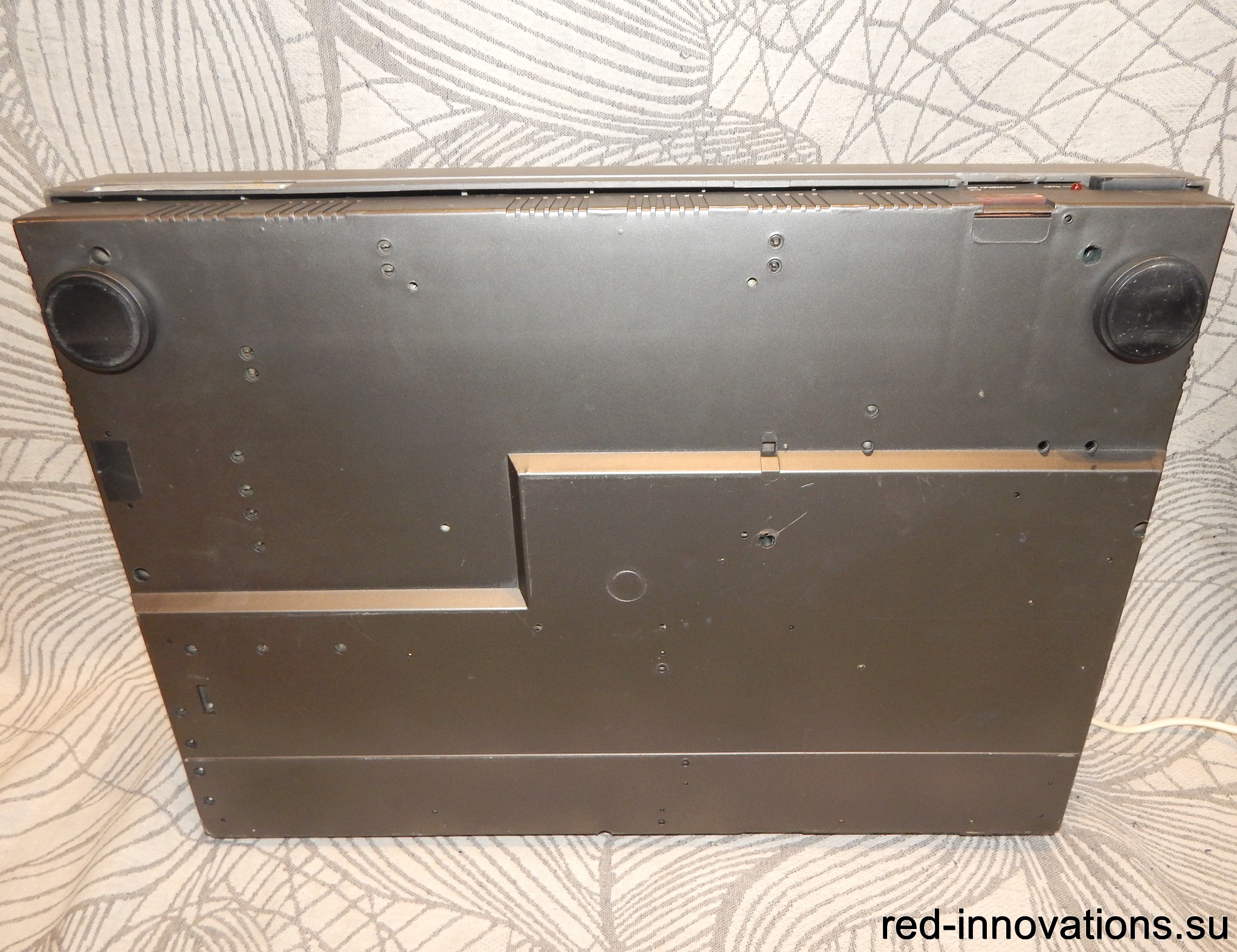

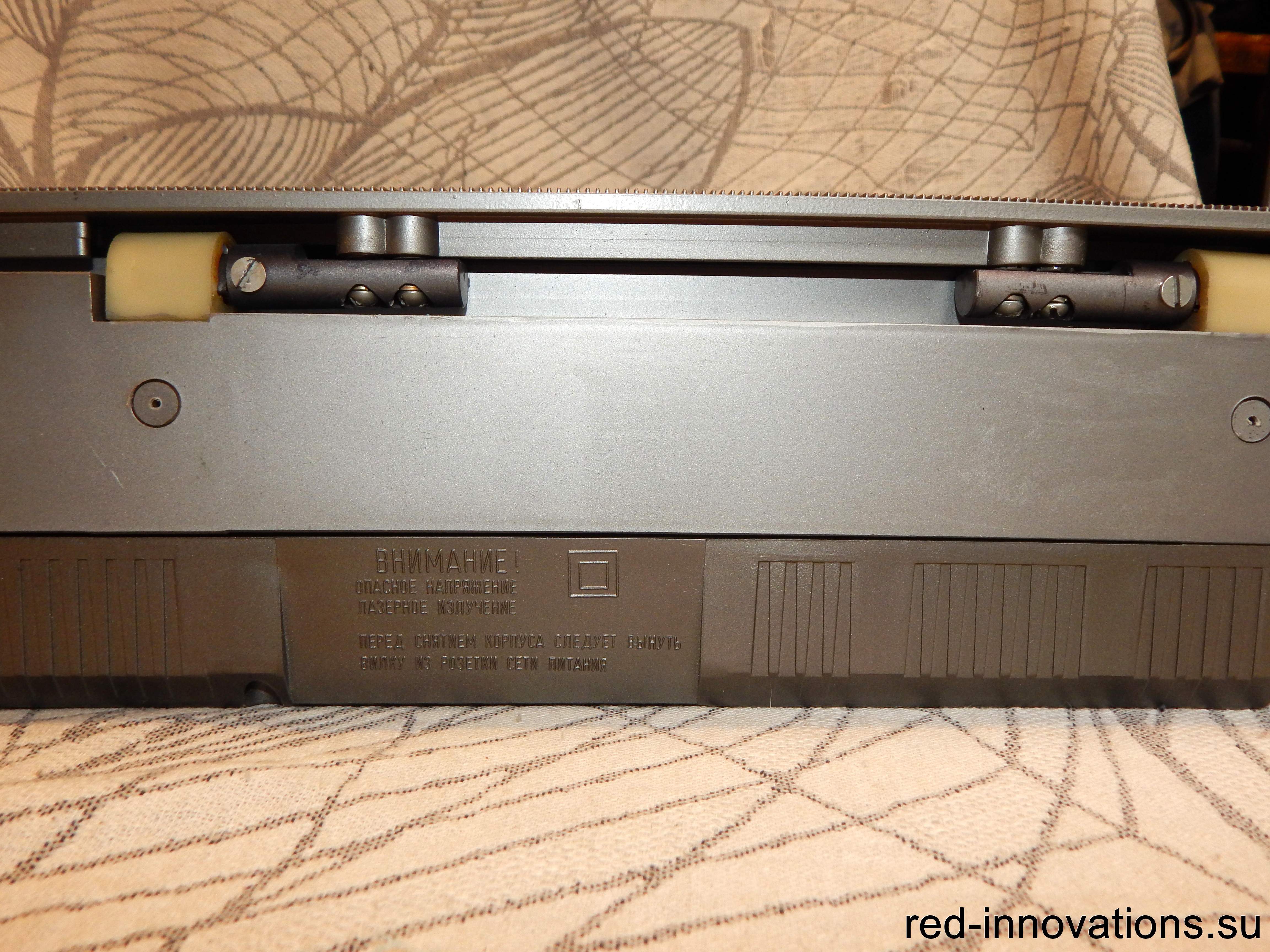

Вид снизу

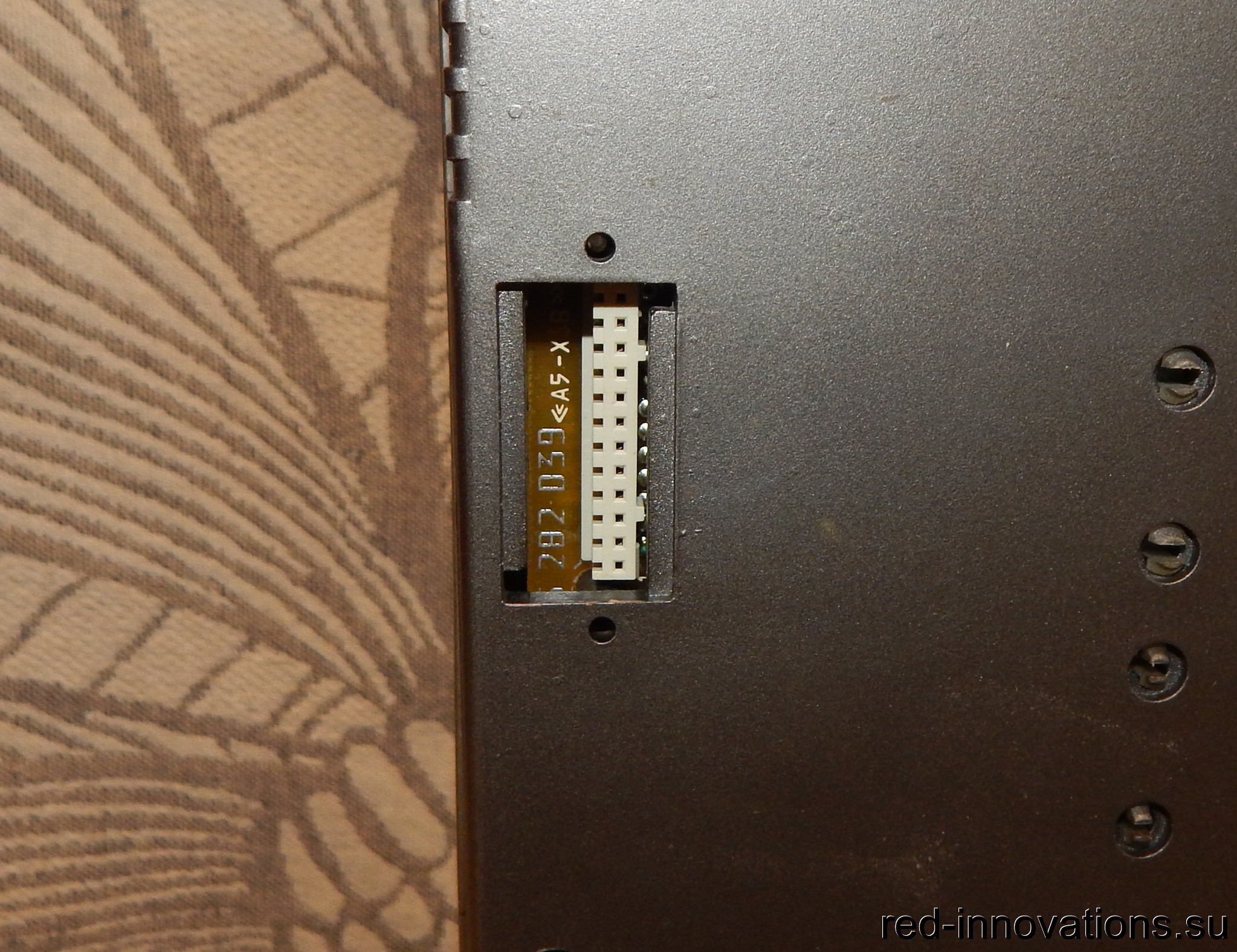

Разъём на нижней панели, предположительно, для внешнего управления

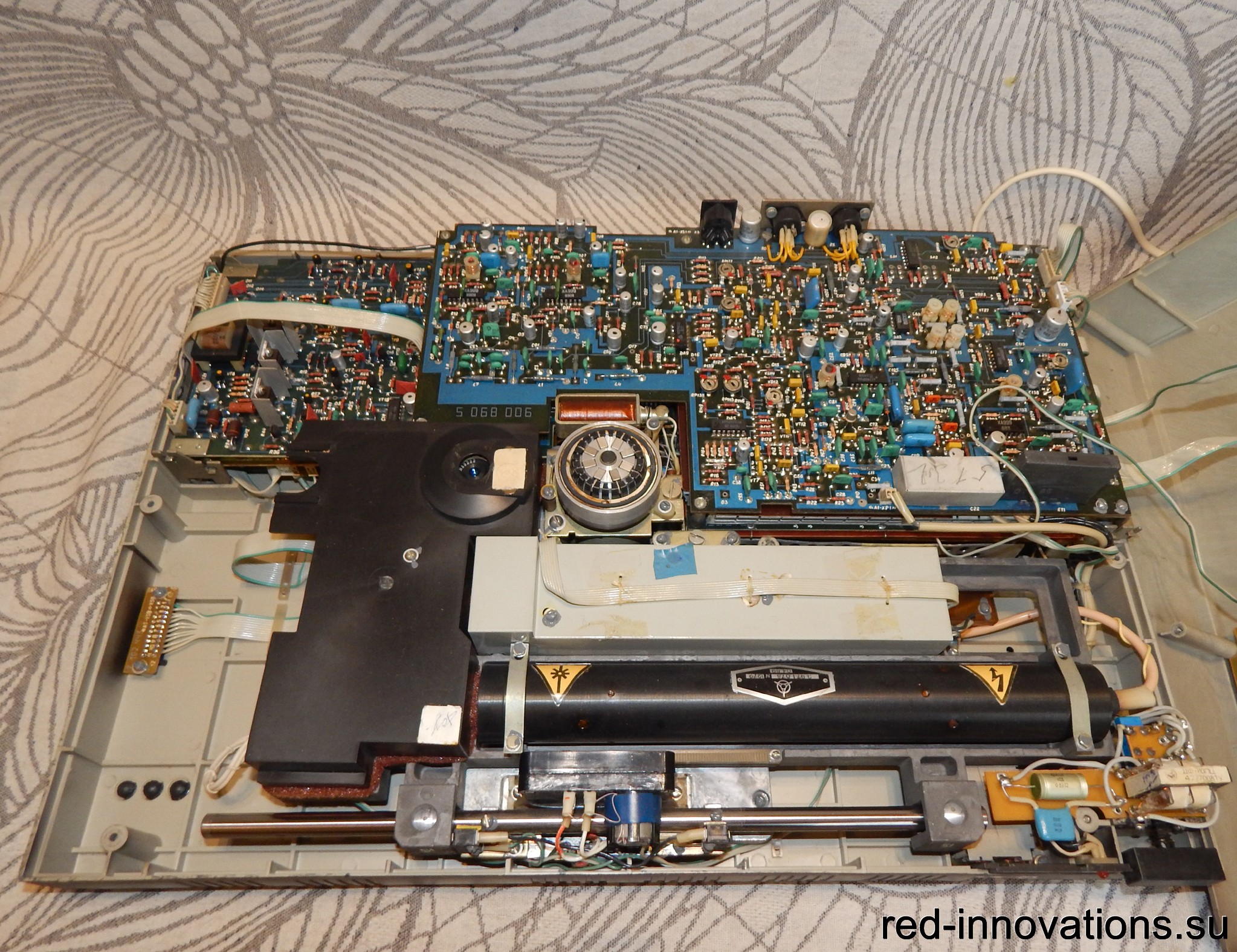

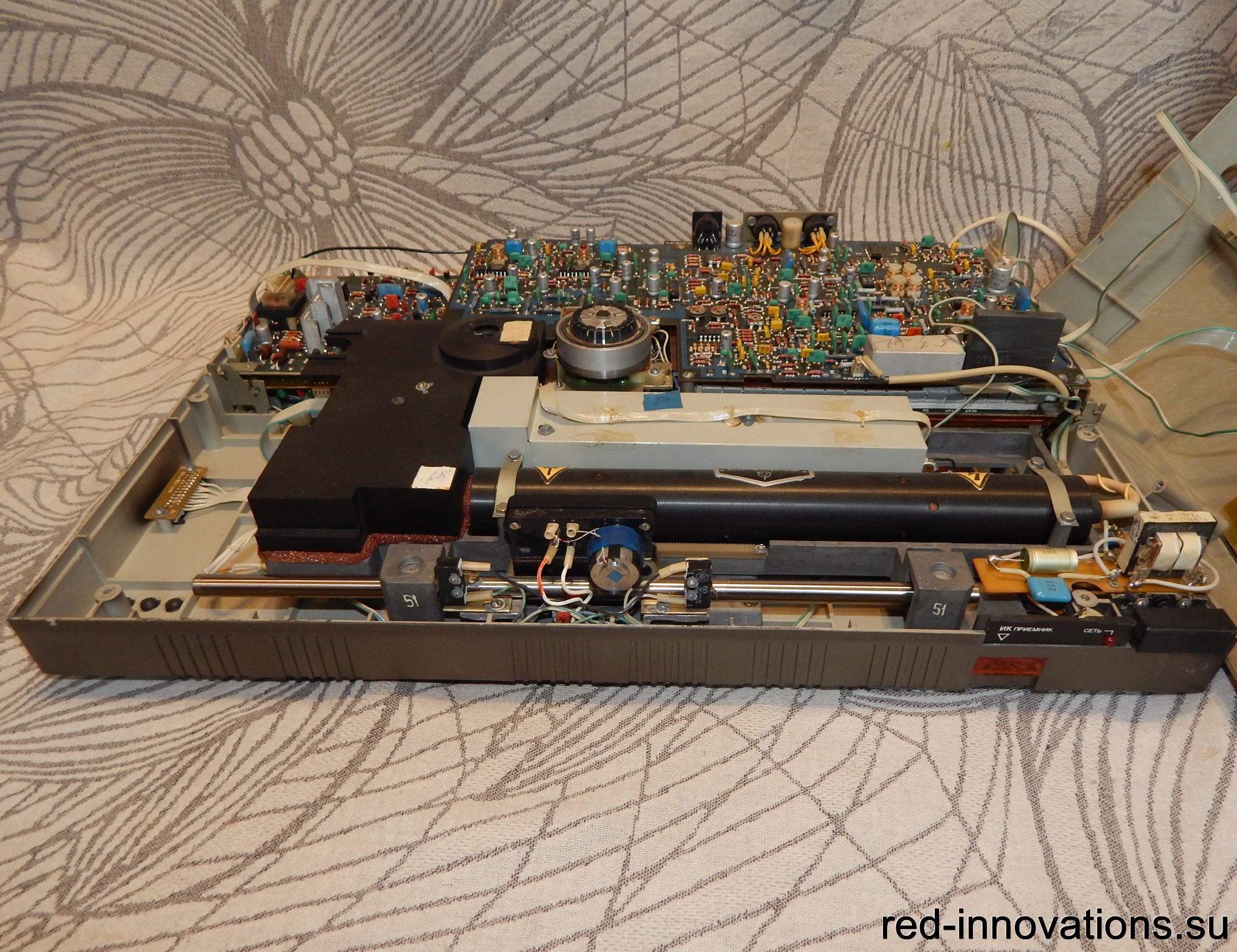

С демонтированной верхней панелью

С демонтированной верхней панелью

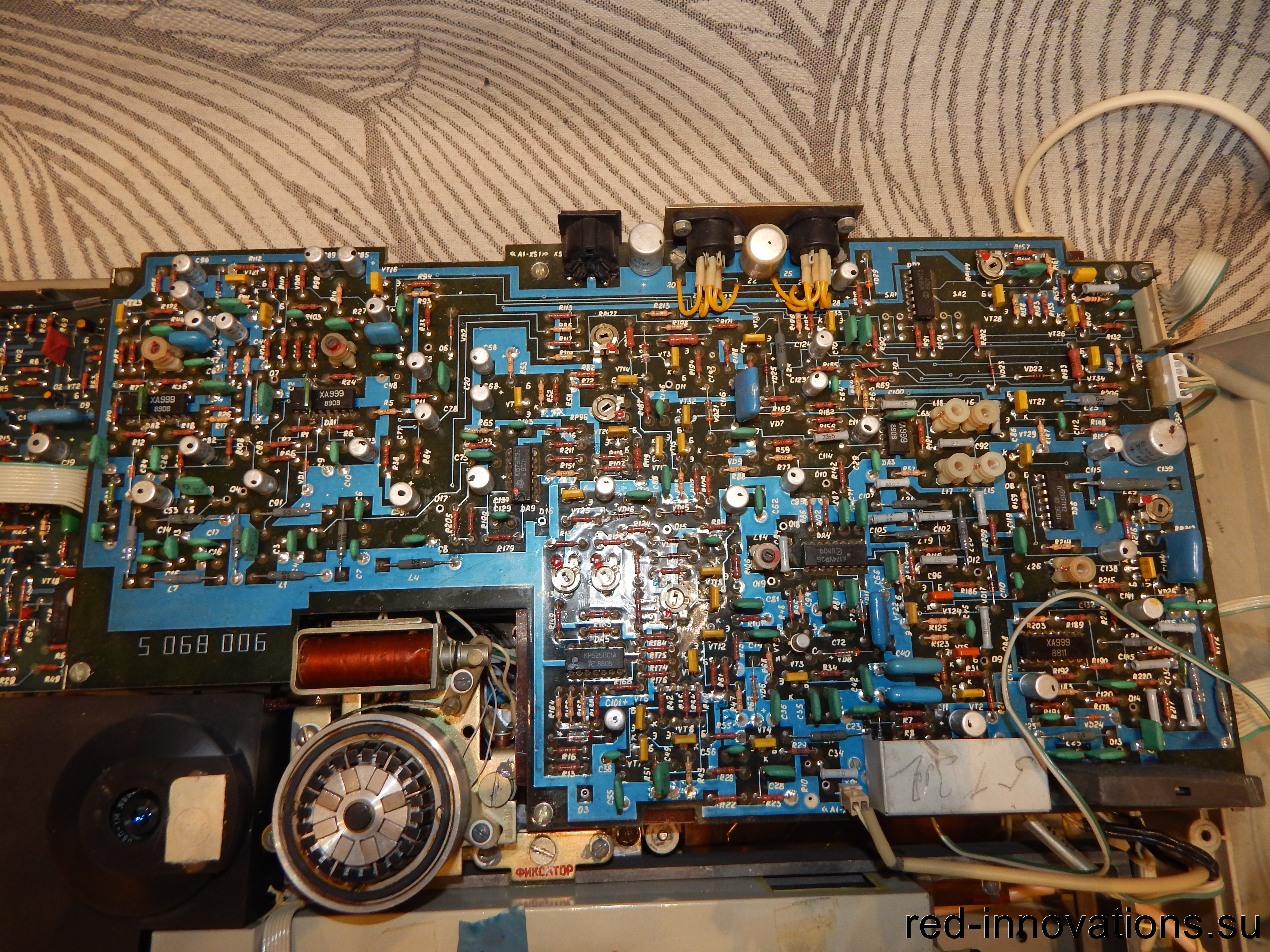

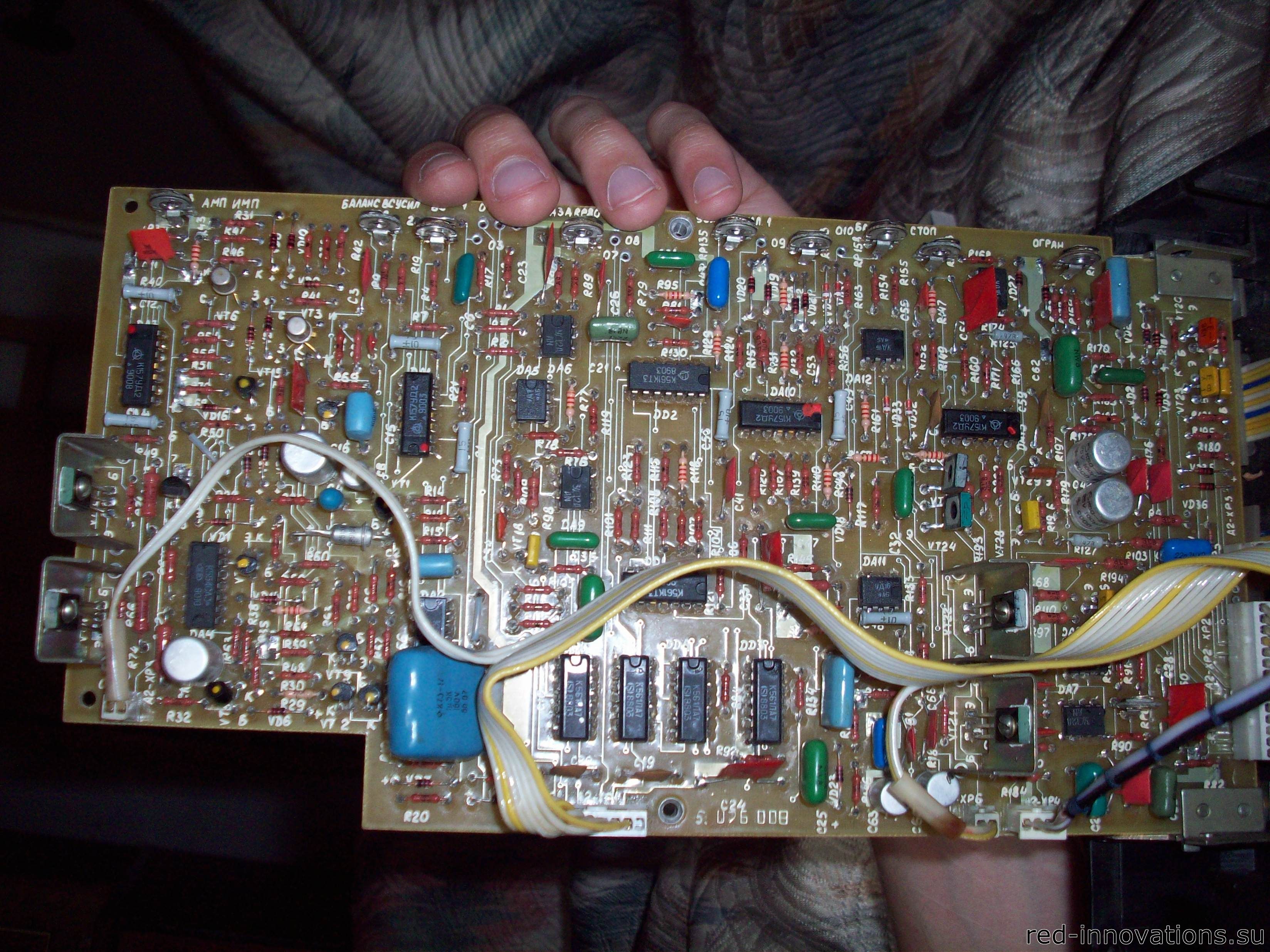

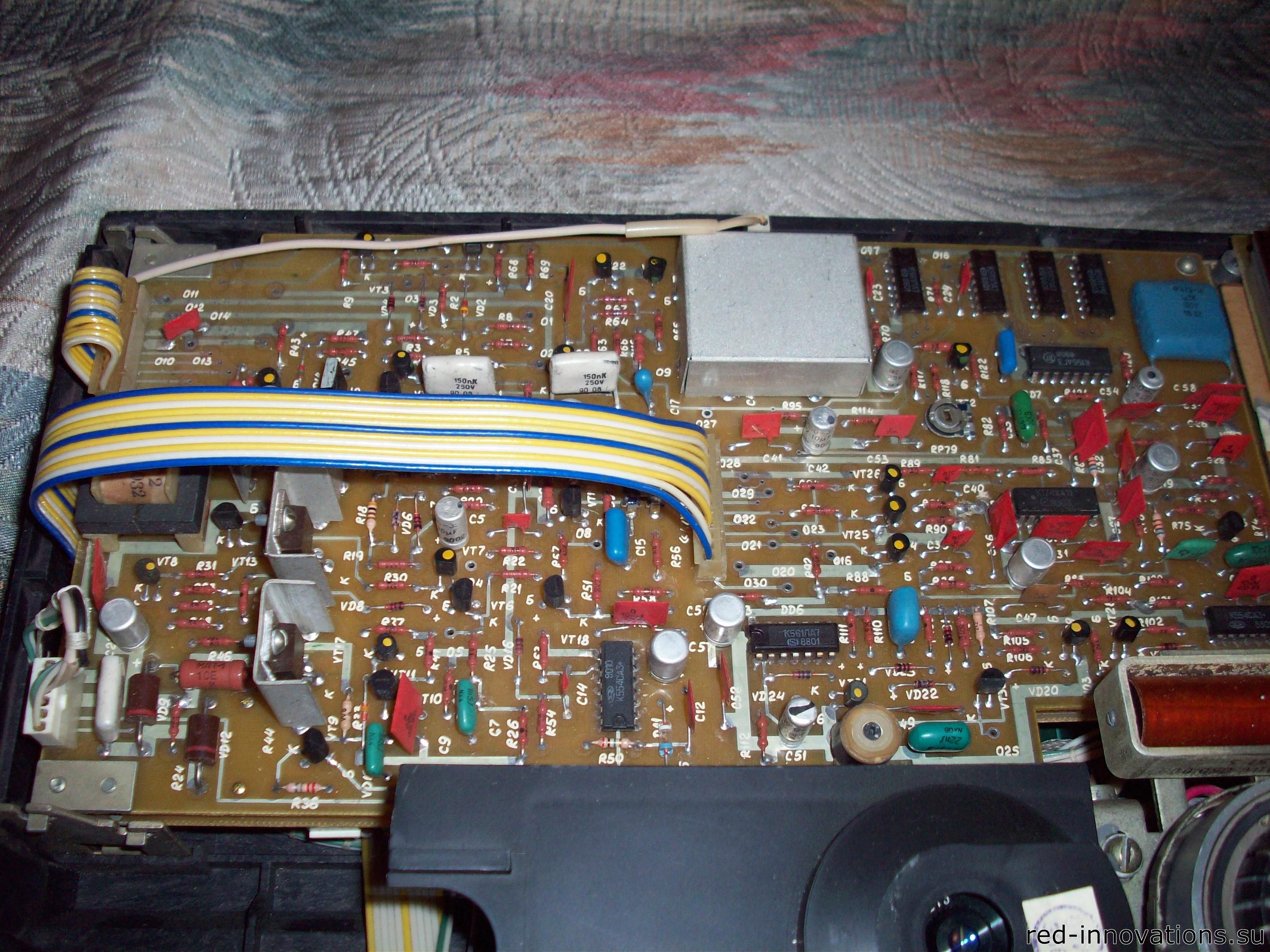

Блок видеозвукового канала

Блок управления вращением

Блок фокусировки

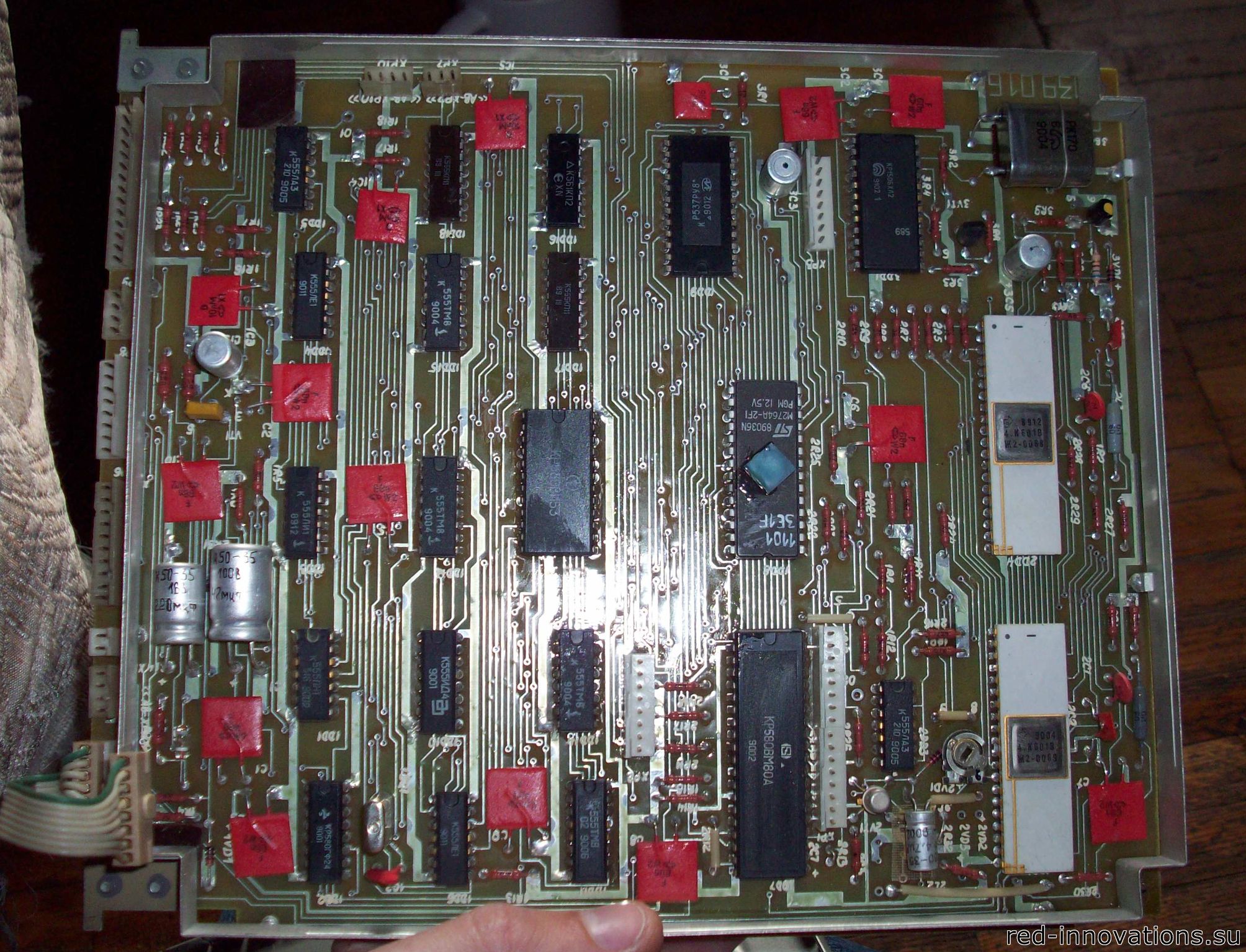

Плата микроЭВМ

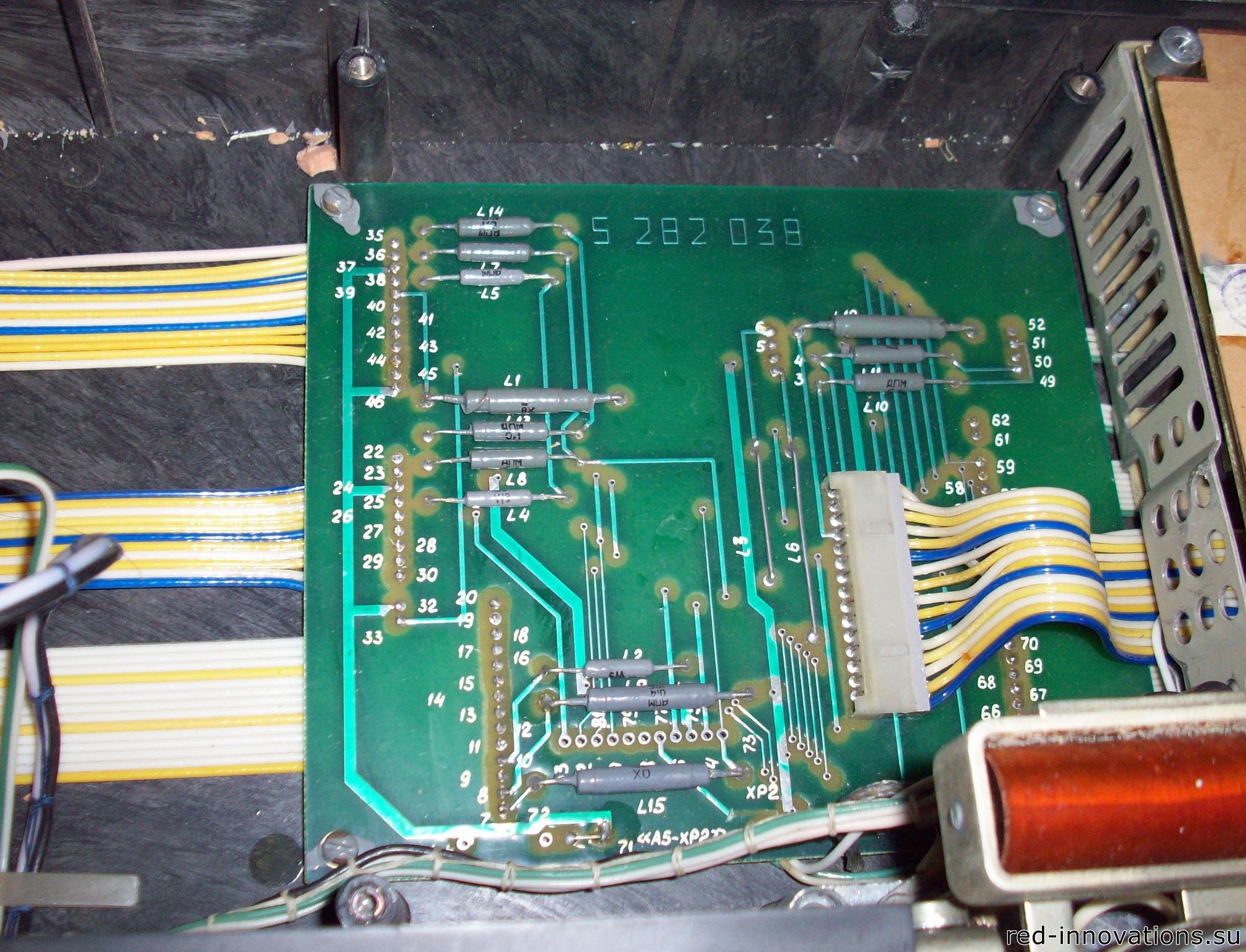

Соединительная плата

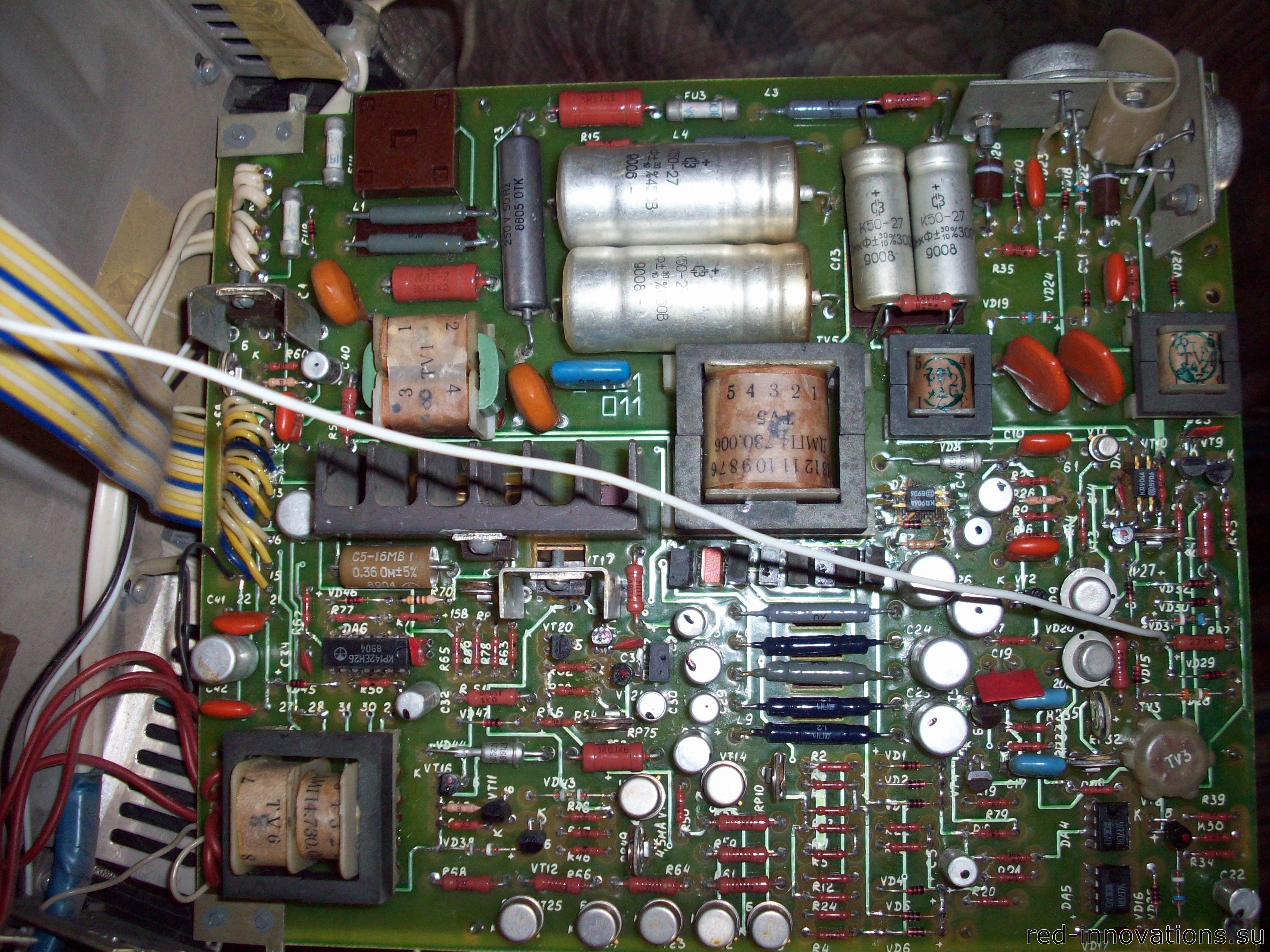

Блок питания

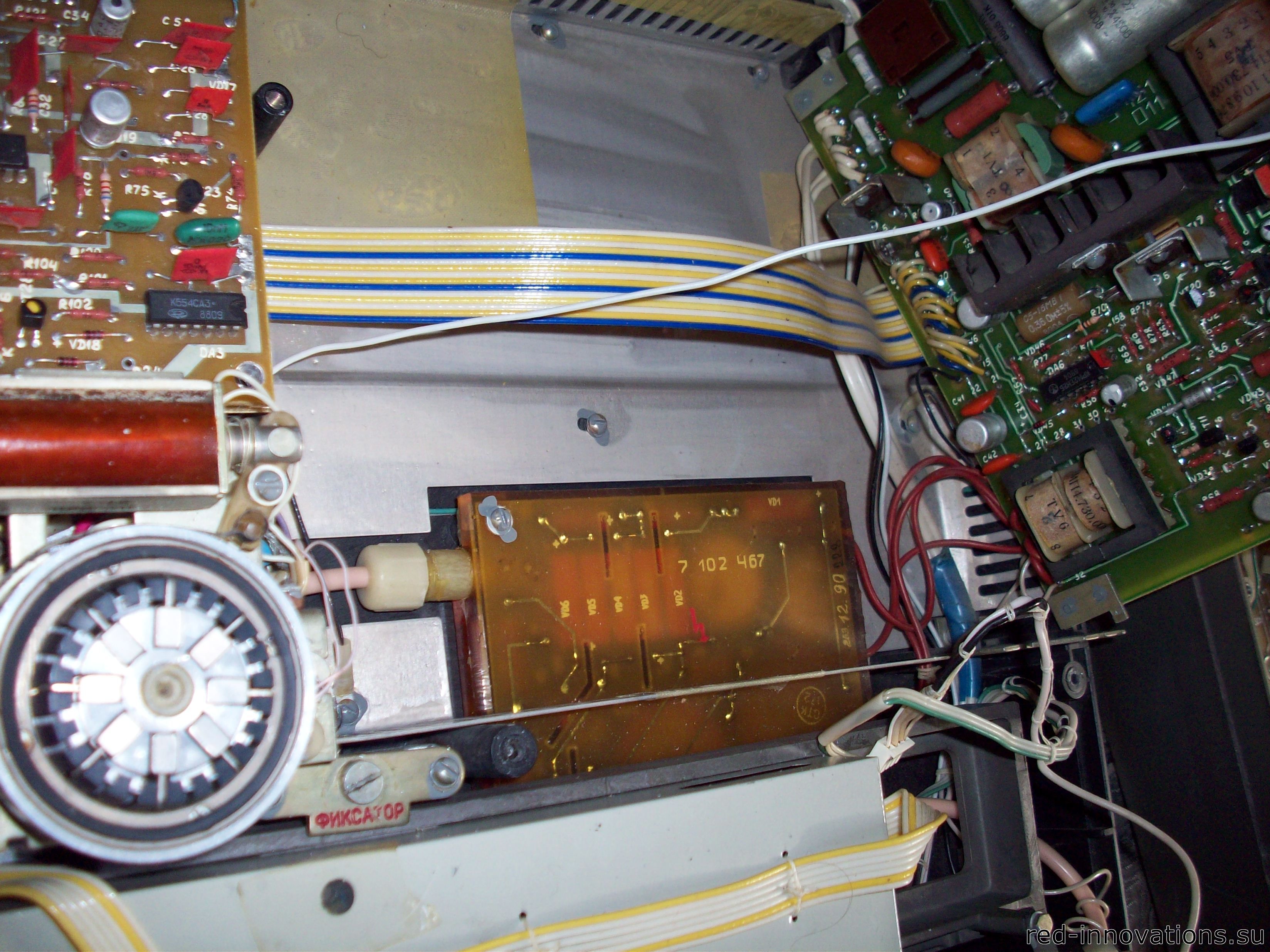

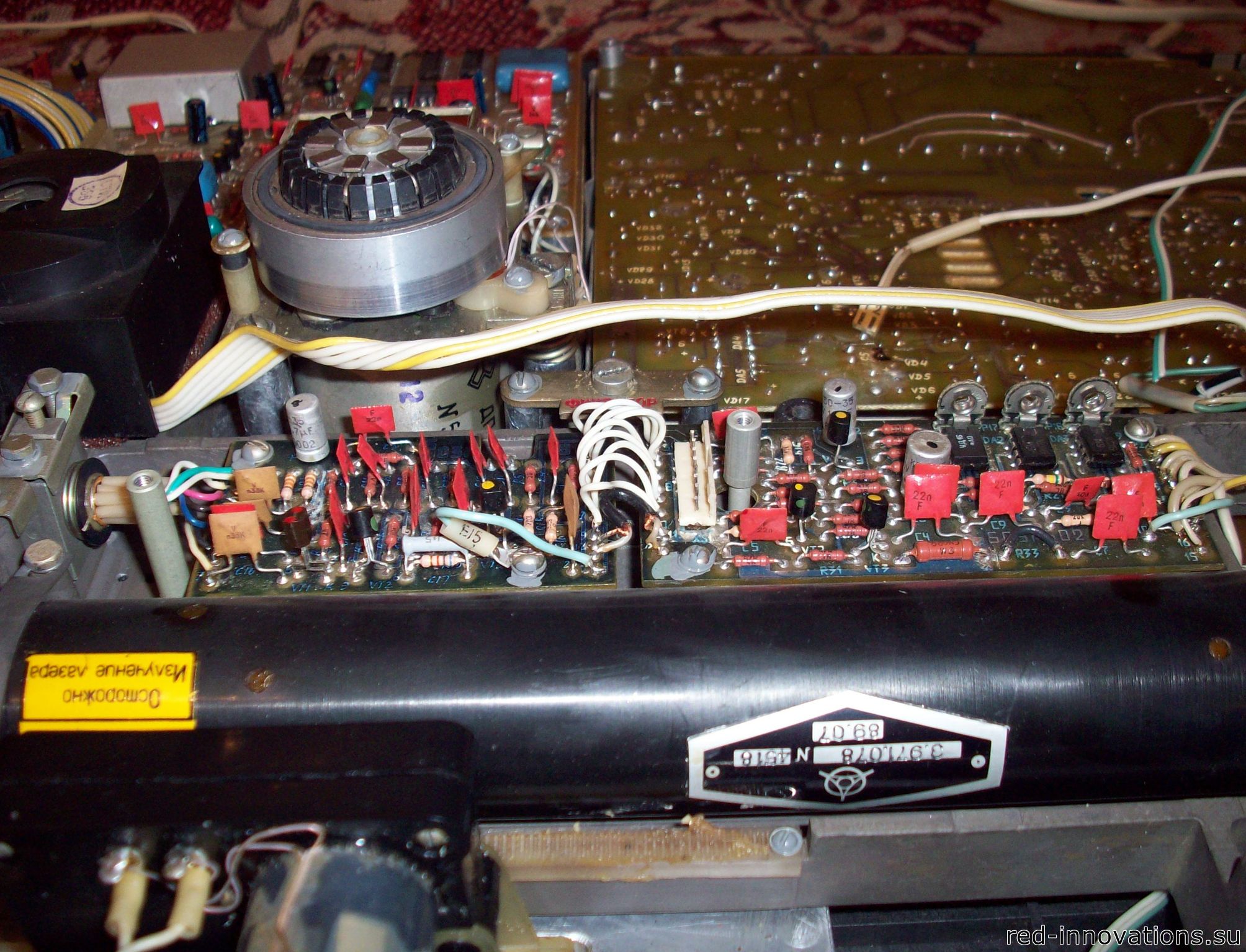

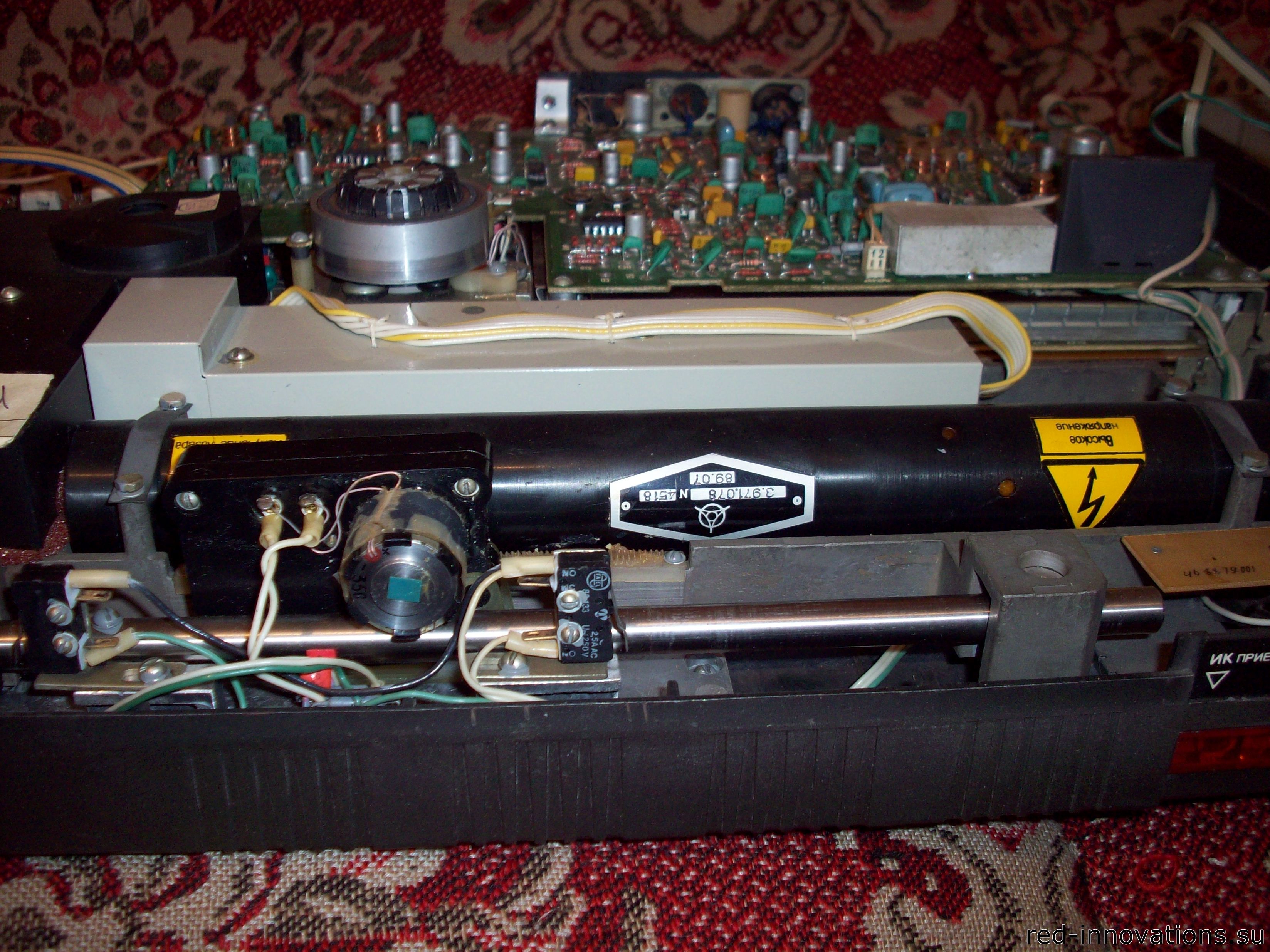

На переднем плане двигатель привода оптблока с редуктором, концевик крайнего положения каретки и гелий-неоновый лазер

Блок фотоприёмника

Умножитель напряжения для питания лазера

Лазер

Лазер

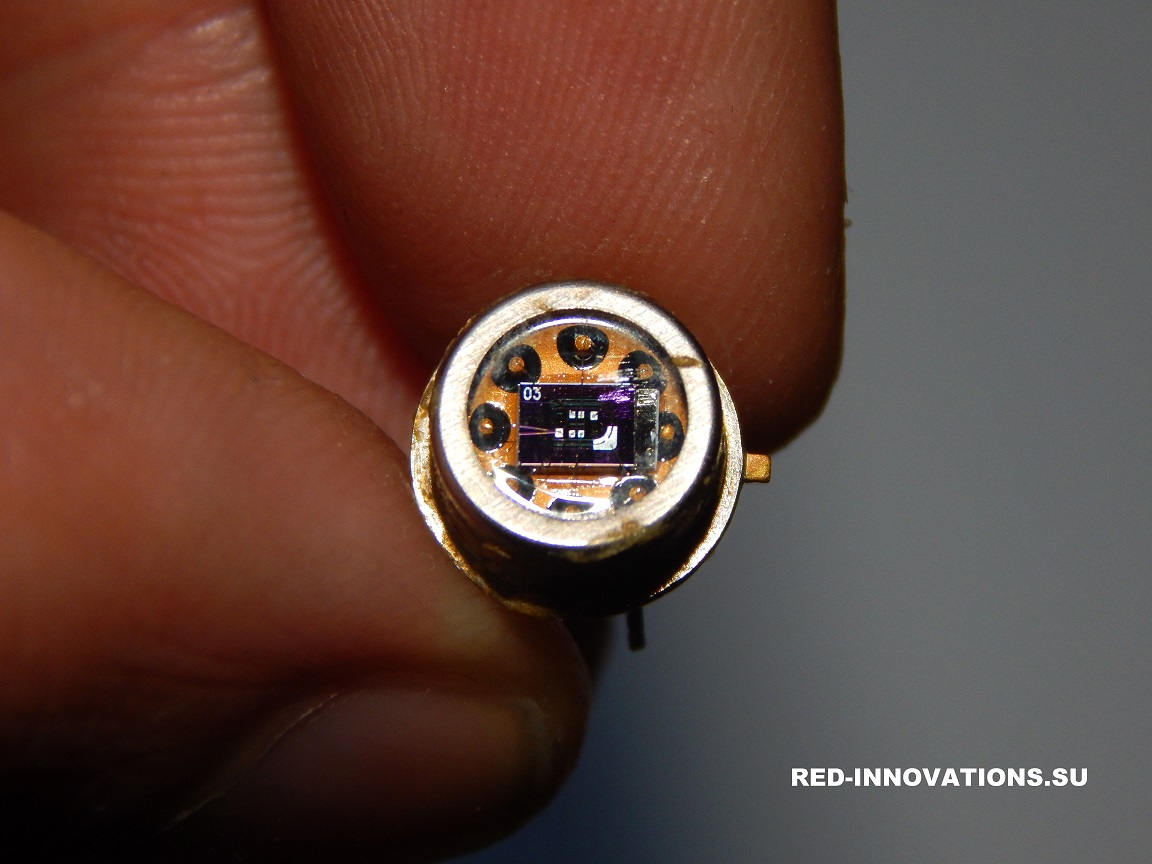

Фотоприёмник

Двигатель привода диска

Двигатель привода каретки оптического блока

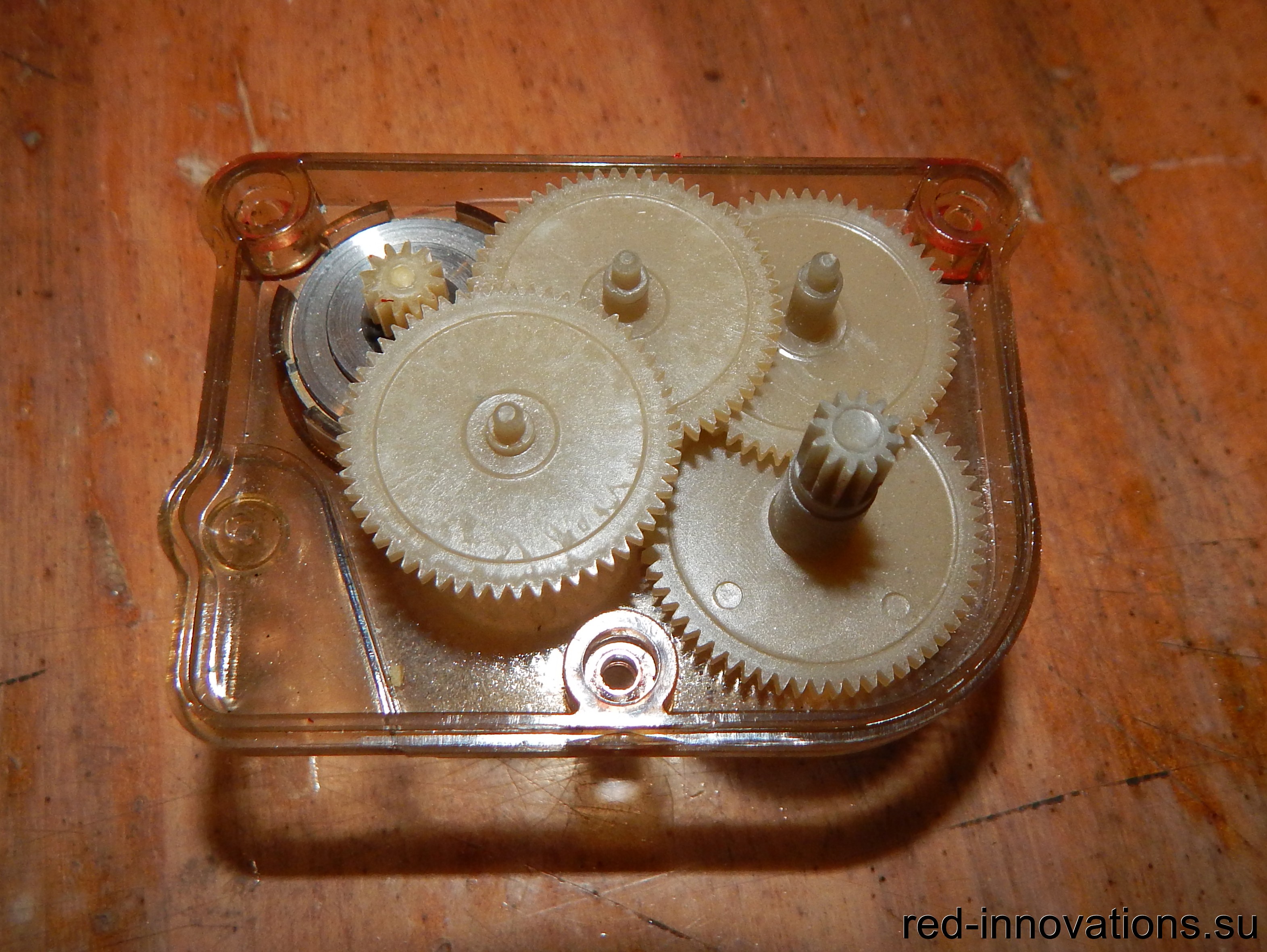

Редуктор привода оптблока в разборе

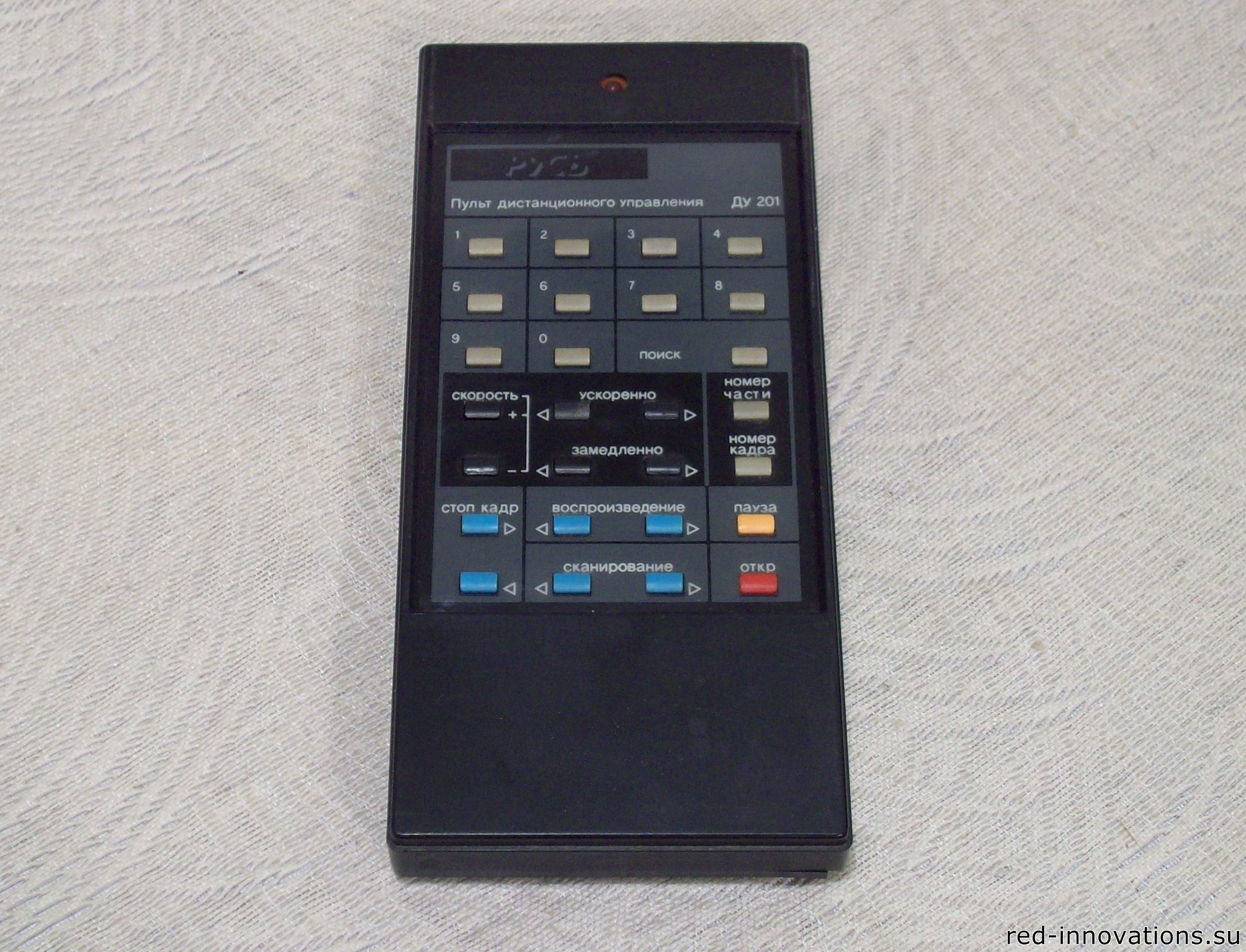

Пульт дистанционного управления ДУ201

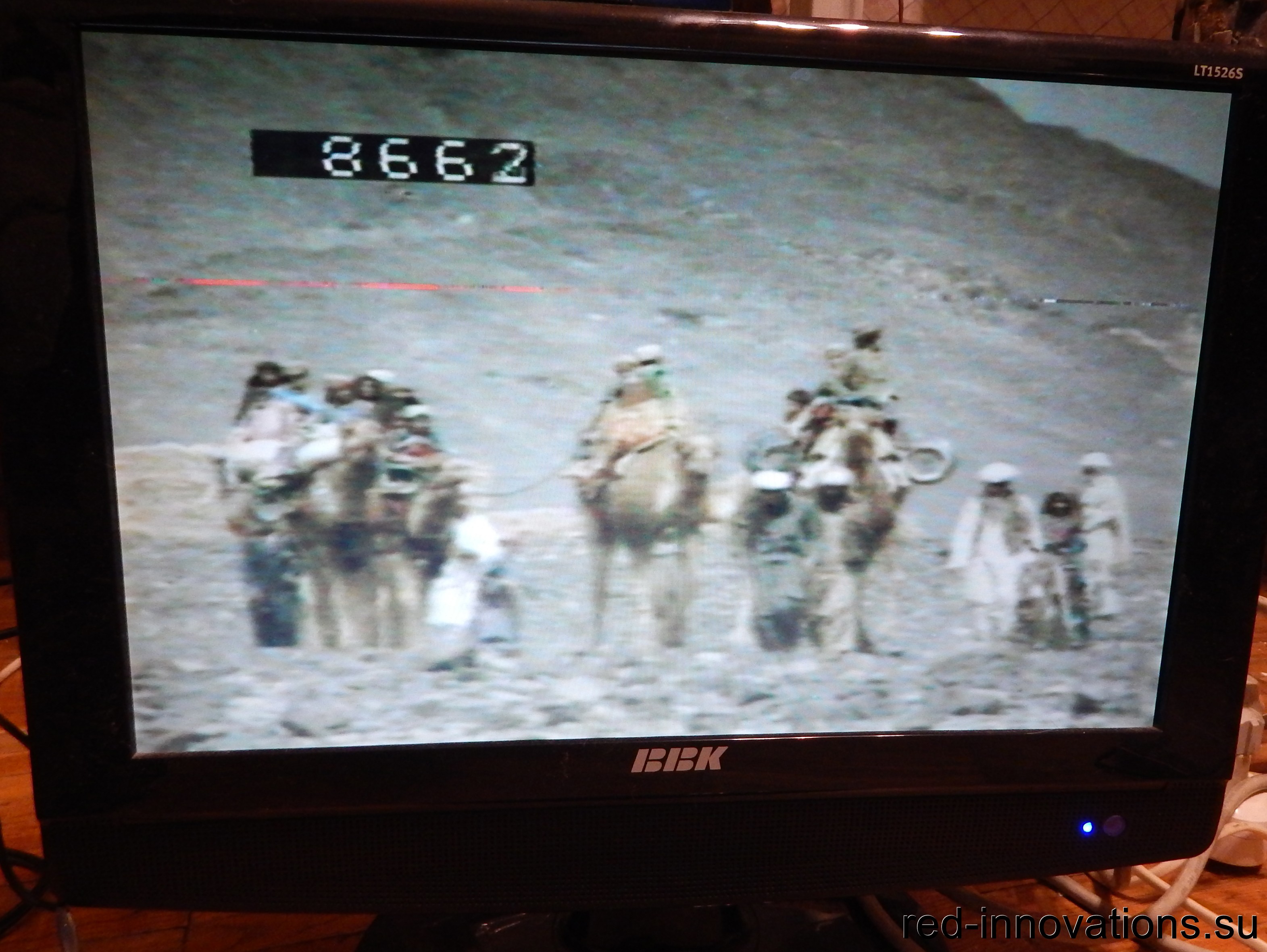

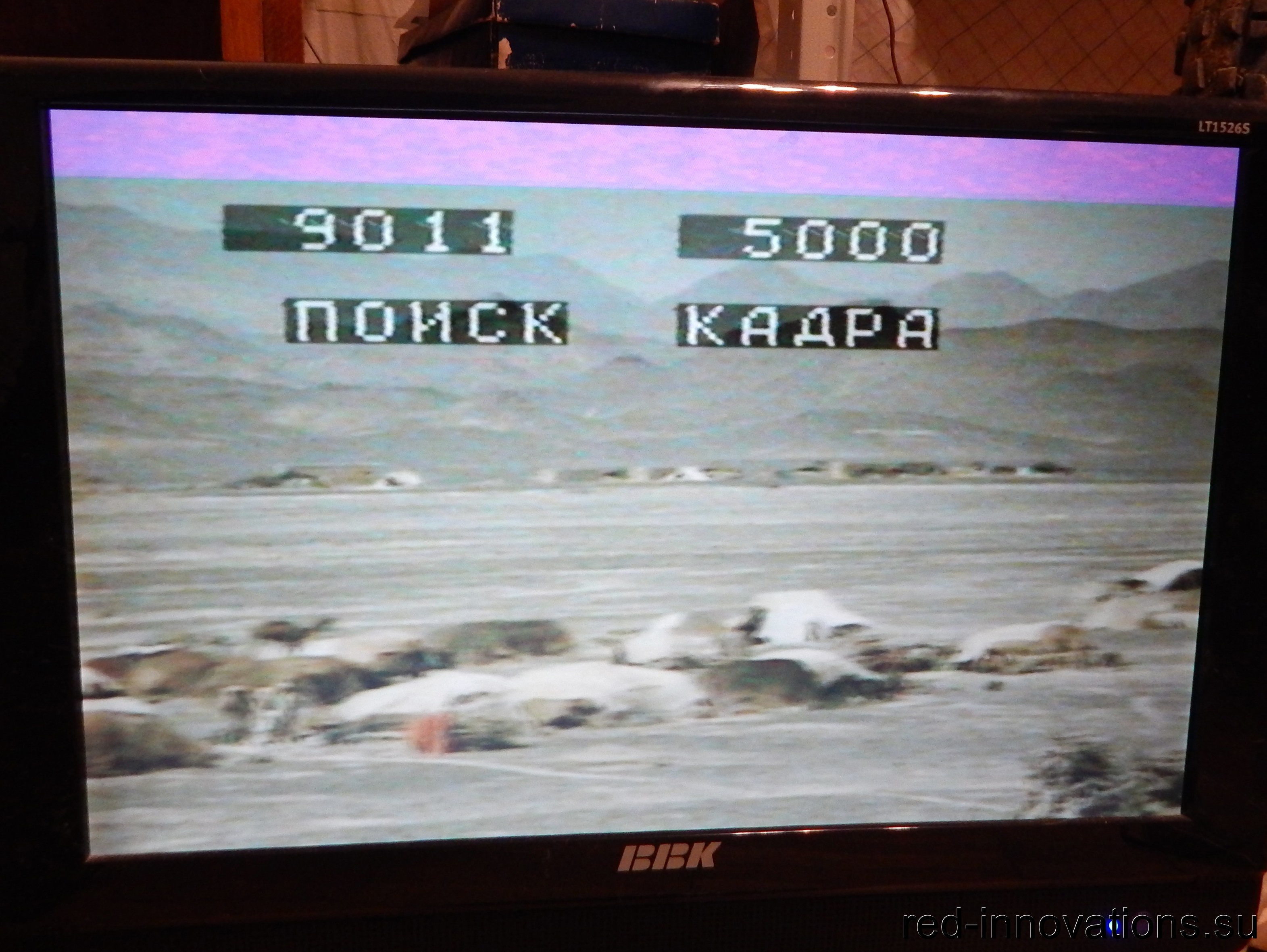

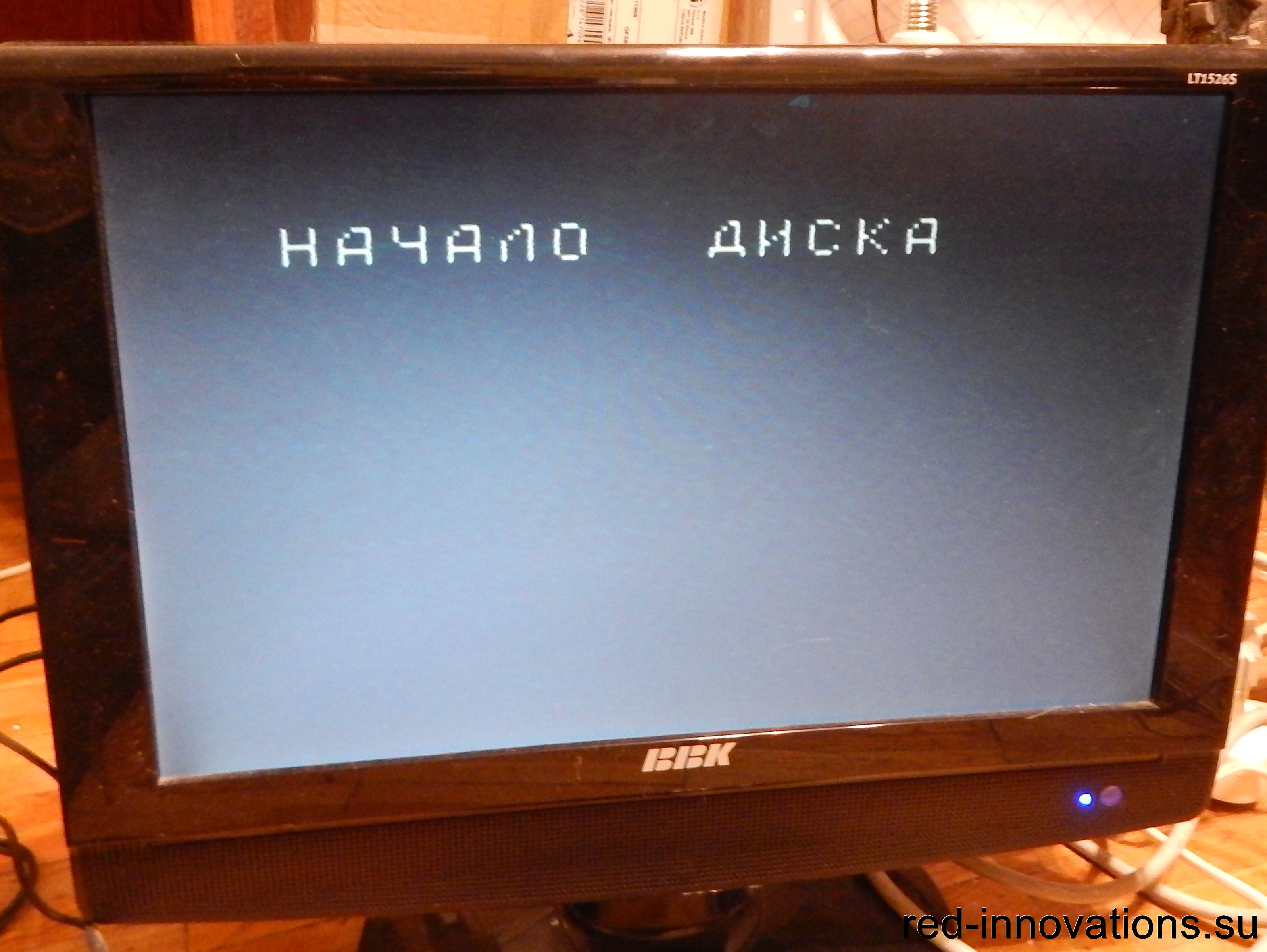

Пример экранного меню

Пример экранного меню

Пример экранного меню

Пример экранного меню

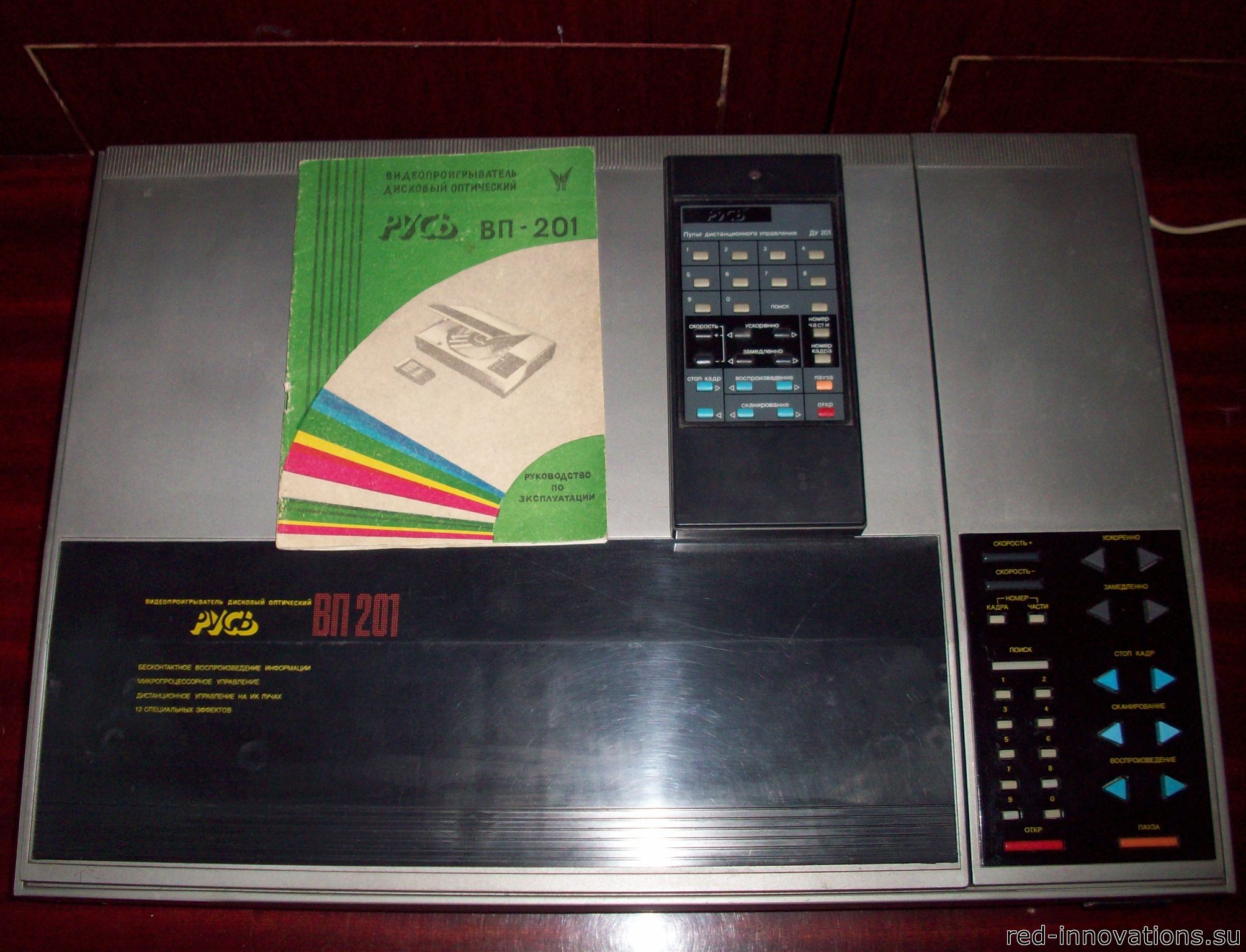

С инструкцией и пультом

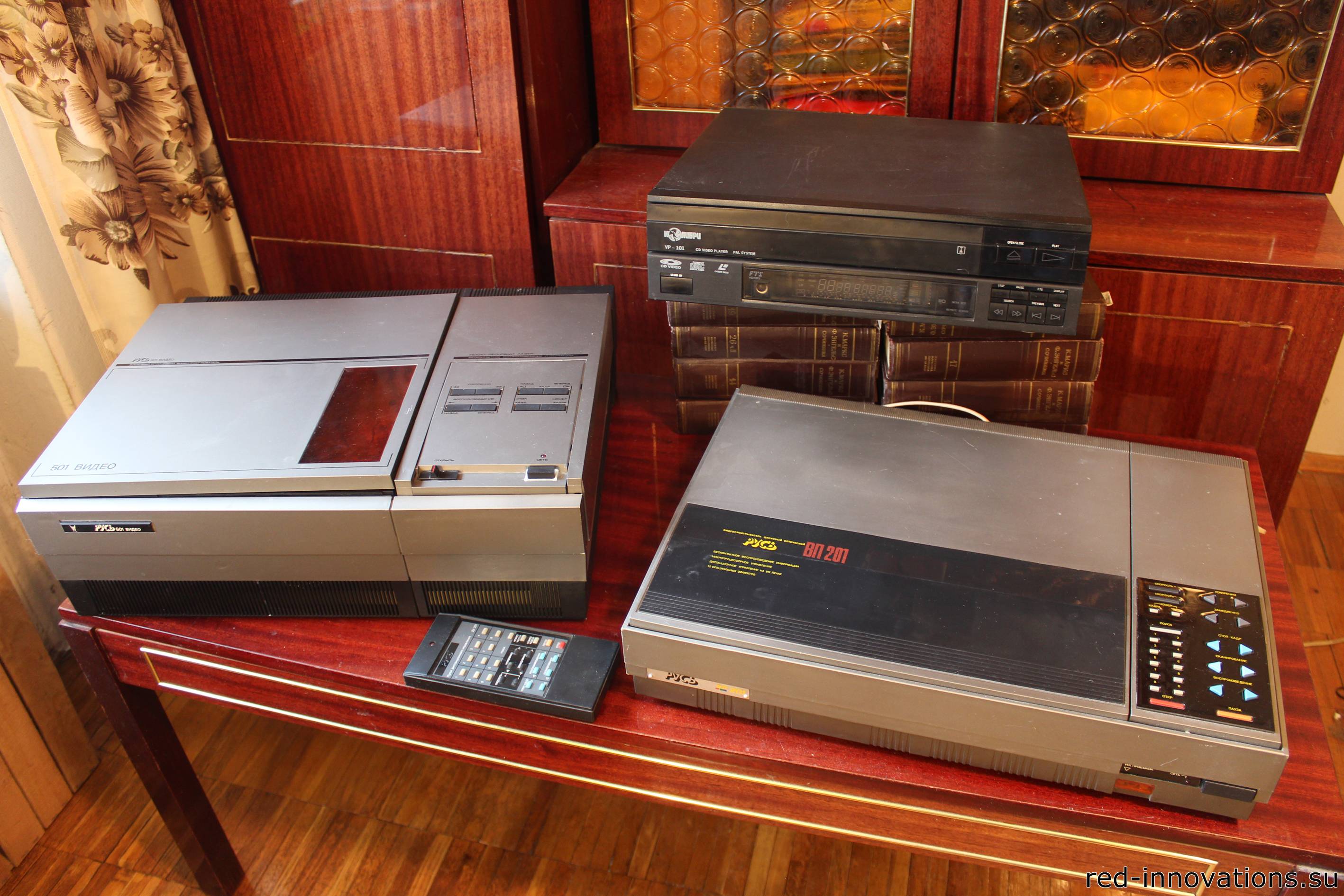

Три поколения советских видеопроигрывателей

Philips VLP 720 и Русь ВП-201

Philips VLP 720 и Русь ВП-201

Инженер НПО "Авангард" С.Н.Степанов проверяет качество видеодиска на проигрывателе "Русь ВП-201"
(фото с сайта spbarchives.ru)

Коллектив разработчиков лазерных видеодисков НПО "Авангард"
(фото с сайта spbarchives.ru)

Рекламный календарь с видеопроигрывателем "Русь ВП-201"
(сканировал VCD)

Реклама видеопроигрывателей "Русь-501 ВИДЕО" и "Русь ВП-201" в каталоге "Радиотехника" за 1989-ый год
(фото из группы Вконтакте vk.com/cccpek)
