Видеопроектор Росич A-104 (Rosich & Co)

Н
А
В
Е
Р
Х

НИИ "Платан" - довольно интересное предприятие, где в советское время разрабатывались и производились трехкинескопные видеопроекторы и проекционные телевизоры, лазерные кинескопы (квантоскопы) и ЭЛТ специального назначения. Примерно в начале 90-ых несколько инженеров этого НИИ во главе с А.В. Садчихиным организовали свою компанию - "Rosich & Co". Области, затрагиваемые этой компанией были весьма обширны - от видеотехники до медицинского оборудования.

Видеопроектор А-104 разработан коллективом Rosich-а примерно в 1992-94 годах и предназначен для отображения информации с ЭВМ, а также других видеоисточников. Для этого он оснащен разъемом CGA/EGA и композитным входом.

Проектор построен на базе светоуправляемого модулятора света со структурой "жидкий кристалл-фотослой" (ЖК–Ф). Модулятор - небольшая ЭЛТ. Выдержка из статьи самого А.В Садчихина отсносительно работы этого аппарата: "В ЖК-Ф-аппаратуре излучение компактной ЭЛТ через волоконно-оптическую планшайбу попадает на фотослой модулятора света (рис. 2), вызывая изменение его напряжения, а следовательно, и напряжения на ЖК-ячейке. При этом вследствие анизотропии жидких кристаллов плоскость поляризации считывающего потока изменяется. Интерференционный поляризатор преобразует это изменение в модуляцию интенсивности светового потока проектора. Для получения полноцветного изображения можно использовать схему, например, с тремя отражательными ЖК-модуляторами. Проекционные системы на основе ЖК-Ф-модуляторов характеризуются рекордными световыми потоками – до 12 тыс. лм. В проекторе применены уникальные (и для сегодняшнего времени) запатентованные осветительные конденсорные системы, содержащие комбинацию элементов с эллипсоидной, сферической и параболической поверхностями. Система даже при длине дуги разрядной лампы 5 мм обеспечивает сбор 35% светового потока лампы при его расходимости до 10`. Достигаемая однородность изображения – 75-80%."

Проектор выполнен полностью на отечественной элементной базе. До серийного выпуска не дошел - было собрано всего несколько устройств. Причина до конца не ясна - по имеющейся информации, проектор был высоко оценен даже западными специалистами. На сегодняшний день 2 известных экземпляра "Росича" принадлежат нашему музею (серийные номера 0001 и 0003). Выпущены ориентировочно в 1994-ом году. Восстановление работоспособности затрудняется отсутствием какой-либо сервисной документации на устройства.

Вес видеопроектора: ~45 кг. Габариты, мм: 340х650х650

Разыскивается вся возможная информация о данном видеопроекторе!

Проекционные системы - статья А.В. Садчихина

Часть статьи про принципы работы видеопроекторов, на фоне изображен Rosich & Co A-104

Принцип работы технологии ЖК-Ф, по которой построен видеопроектор

Технология ILA, она же ЖК-Ф

2 известных на сегодняшний день проектора A-104 с серийными номерами 0001 и 0003

Вид спереди, у правого отсутсвуют ножки и часть объектива

Вид сзади. Видны различия в панелях управления и разъемах

2 проектора без боковых стенок и верхних крышек конденсера, вид сбоку

Модули на салазках

Проекционный объектив производства ЛОМО

Включенный видеопроектор

Преломление света в системе призм

Аппарат №0003 с вынутыми электронными модулями

Аппарат №0003, вид сбоку с другой стороны

Аппарат №0001, вид сбоку с другой стороны

Модуль низковольтного питания

Модули настройки разрешения изображения (представлены оба, от аппаратов №0001 и 0003)

Модули подстройки фокуса и модули генераторов аппаратов 0001 и 0003

Модули видеотракта и высоковольтные модули "Сервис" аппаратов 0001 и 0003

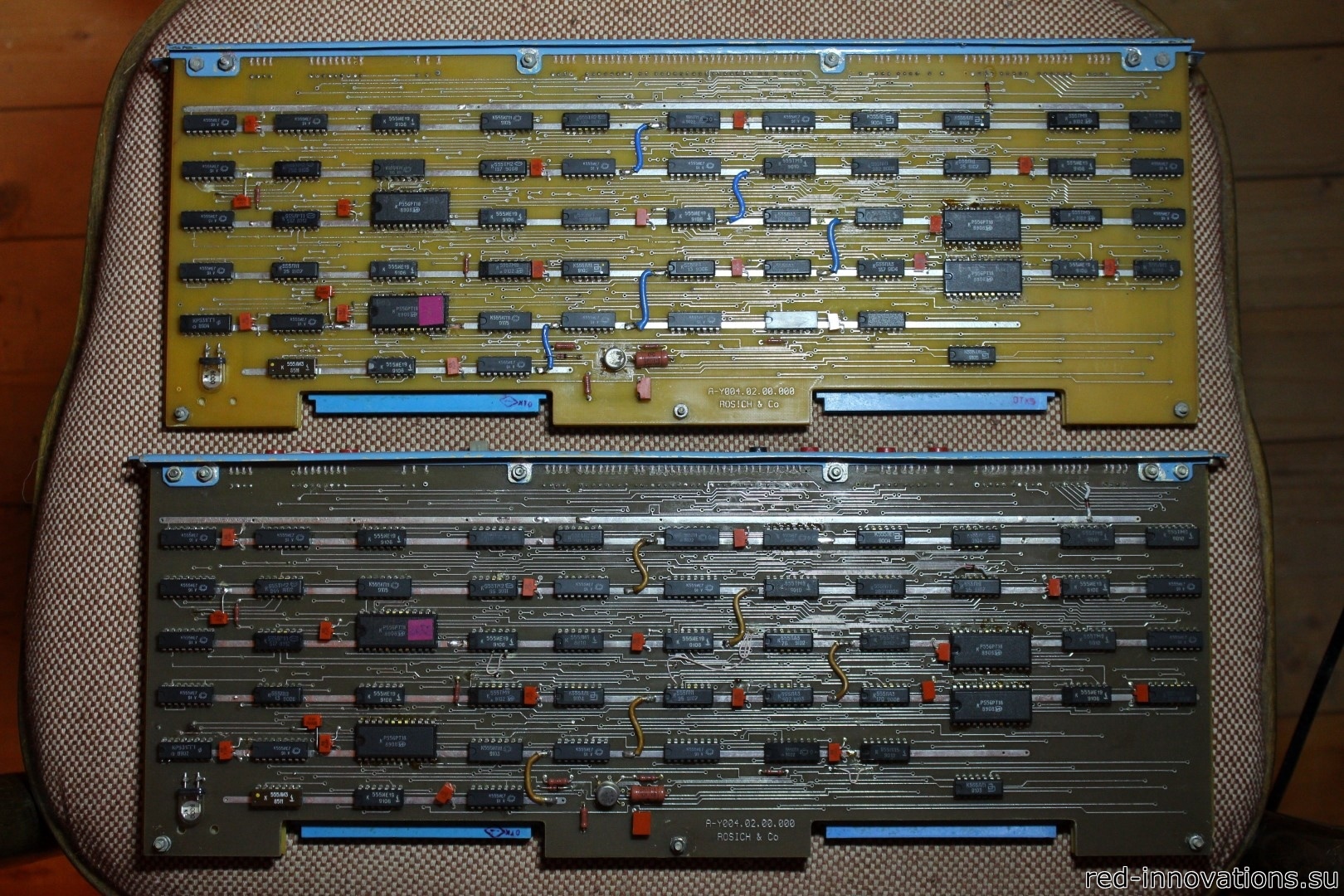

Предположительно, модули управления всеми системами проектора (от аппаратов 0001 и 0003)

С другой стороны

Разложение света в системе призм

Система призм

А теперь стоит немного рассказать о передаче света в систему призм - собираясь круговым отражателем внутри конденсера от дуговой лампы свет поступает на сферический отражатель, далее на зеркало, и уже от него в призмы. Показано на примере вскрытого проектора под №0001

Система жидкий кристалл-фотослой с ЭЛТ-модулятором

Отражающий модуль ЖК-Ф (интерференционные зеркальные слои)

Волоконно-оптическая планшайба (ВОП) модуля ЖК-Ф, прилегающая к ЭЛТ-модулятору

Вскрытый модуль ЖК-Ф

Модуль ЖК-Ф и ЭЛТ-модулятор в сборе, на модуляторе установлена отклоняющая система и электростатическая фокусировка. Triada - одно из Литовских производств видеопроекторов, проекционных ЭЛТ и отклоняющих систем

Монохромный ЭЛТ-модулятор (проекционный кинескоп), производитель точно не установлен

Сферический отражатель во вскрытом конденсере

Габариты видеопроектора просто внушительные - для сравнения представлен телевизор Витязь 51ТЦ-346ДБВ

3 видеопроектора отечественного производства: Rosich & Co A-104, трехкинескопные Аквилон и СИЭК-13ТВН
