Цифровой универсальный вольтметр (мультиметр) В7-41

Н
А
В
Е
Р
Х

В7-41 выпускался с 1991-ого года Краснодарским заводом радиоизмерительных приборов. Вольтметр представлял собой многофункциональный измерительный прибор, способный храниться и функционировать в жёстких условиях эксплуатации и сохранять работоспособность после сильных вибраций, ударов и перегрузок. Предназначался для измерения силы и напряжения переменного и постоянного тока, сопротивления, проверки полупроводников. Вывод измеряемых значений, индикация переполюсовки, перегрузки и разряда батареи питания осуществлялись на ЖК-дисплей. Также на пределе 200 Ω была предусмотрена звуковая индикация короткого замыкания. Включение питания и выбор режима работы осуществлялись при помощи поворотного переключателя. По своим параметрам и функционалу вольтметр ничем не уступает аналогичным зарубежным приборам средней ценовой категории, выпускаемым в наши дни. Из недостатков можно отметить сравнительно медленный аналого-цифровой преобразователь и невысокое качество щупов, которыми комплектовались выпущенные в постсоветское время экземпляры.

Питание прибора осуществлялось от батареи типа "Крона" или внешнего б/п напряжением 9 В.Потребляемый ток составлял не более 8мА, наработка на отказ - не менее 30000 часов, масса с источником питания - не более 0,7 кг, габариты - 190х280х290.

Параллельно с В7-41 Краснодарским заводом РИП выпускался вольтметр В7-47, оснащённый более совершенным ЖК-дисплеем. Оба прибора нашли широкое применение в радиомастерских, на производстве и в военной сфере. Ближе к середине 90-ых годов им на смену были разработаны усовершенствованные вольтметры В7-61 и В7-63 (с электронным управлением). Массовое производство новых моделей так и не было налажено.

Прибор из нашего музея выпущен в 1993-ем году. Полностью исправен.

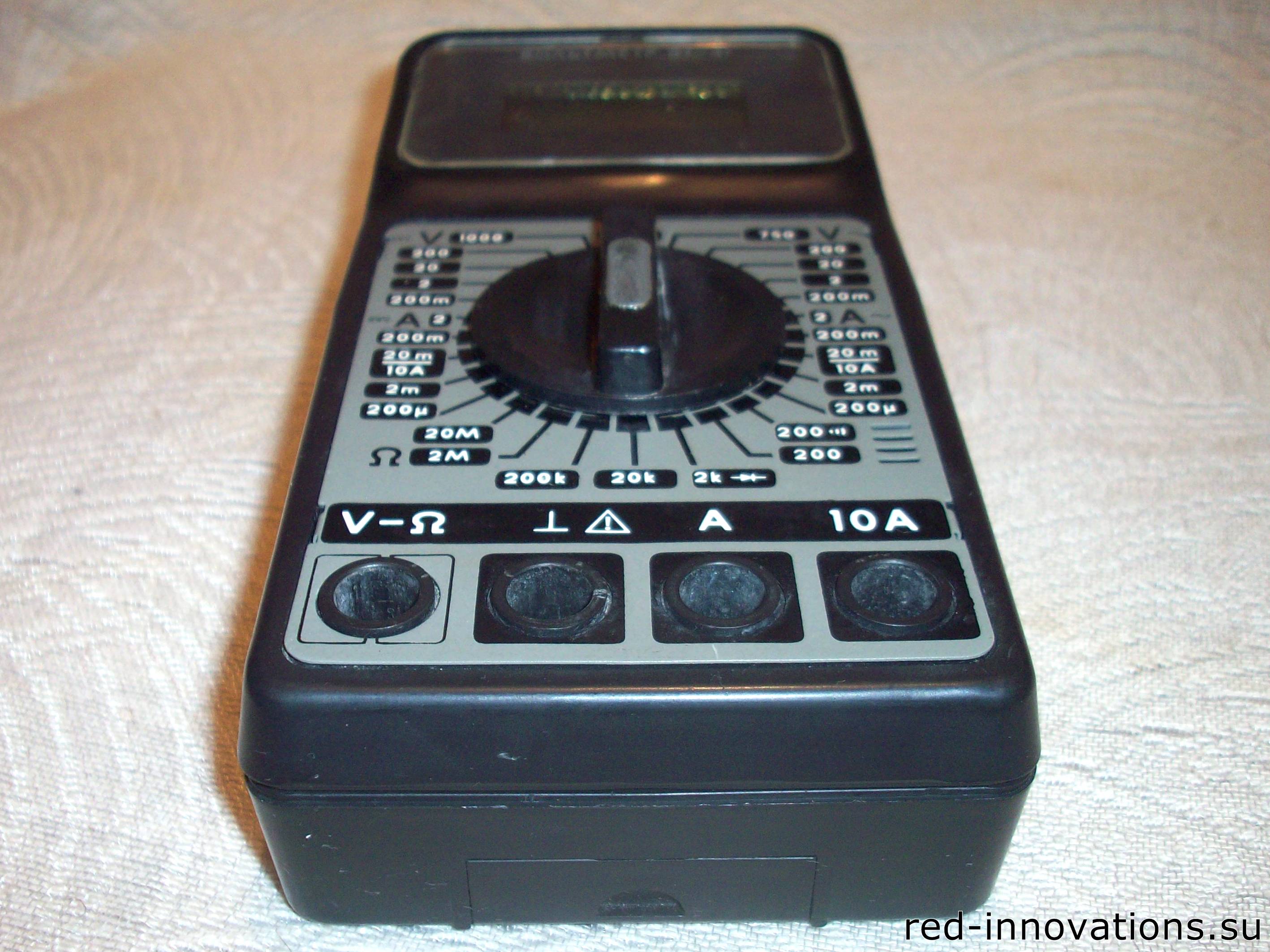

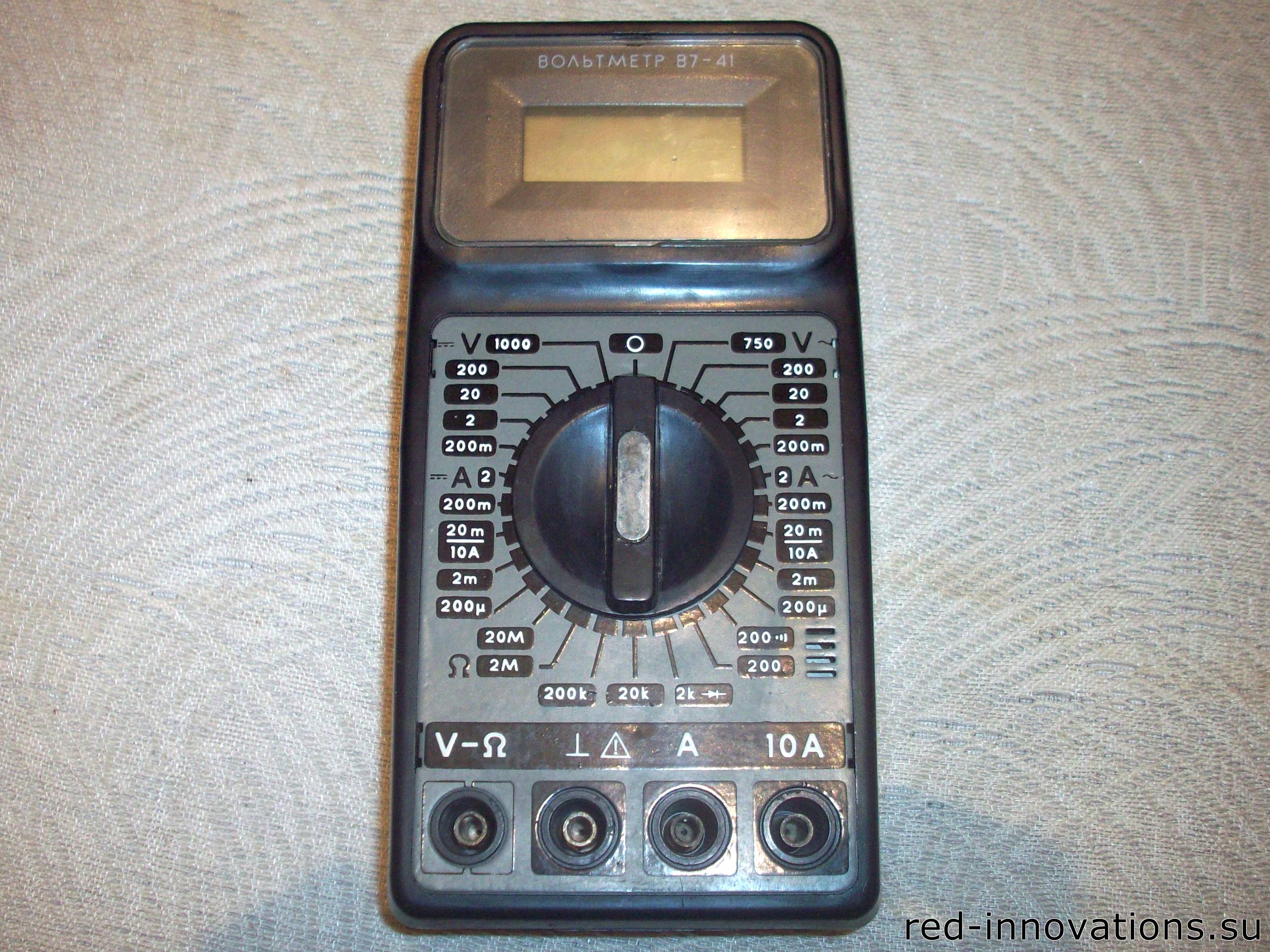

Вид спереди

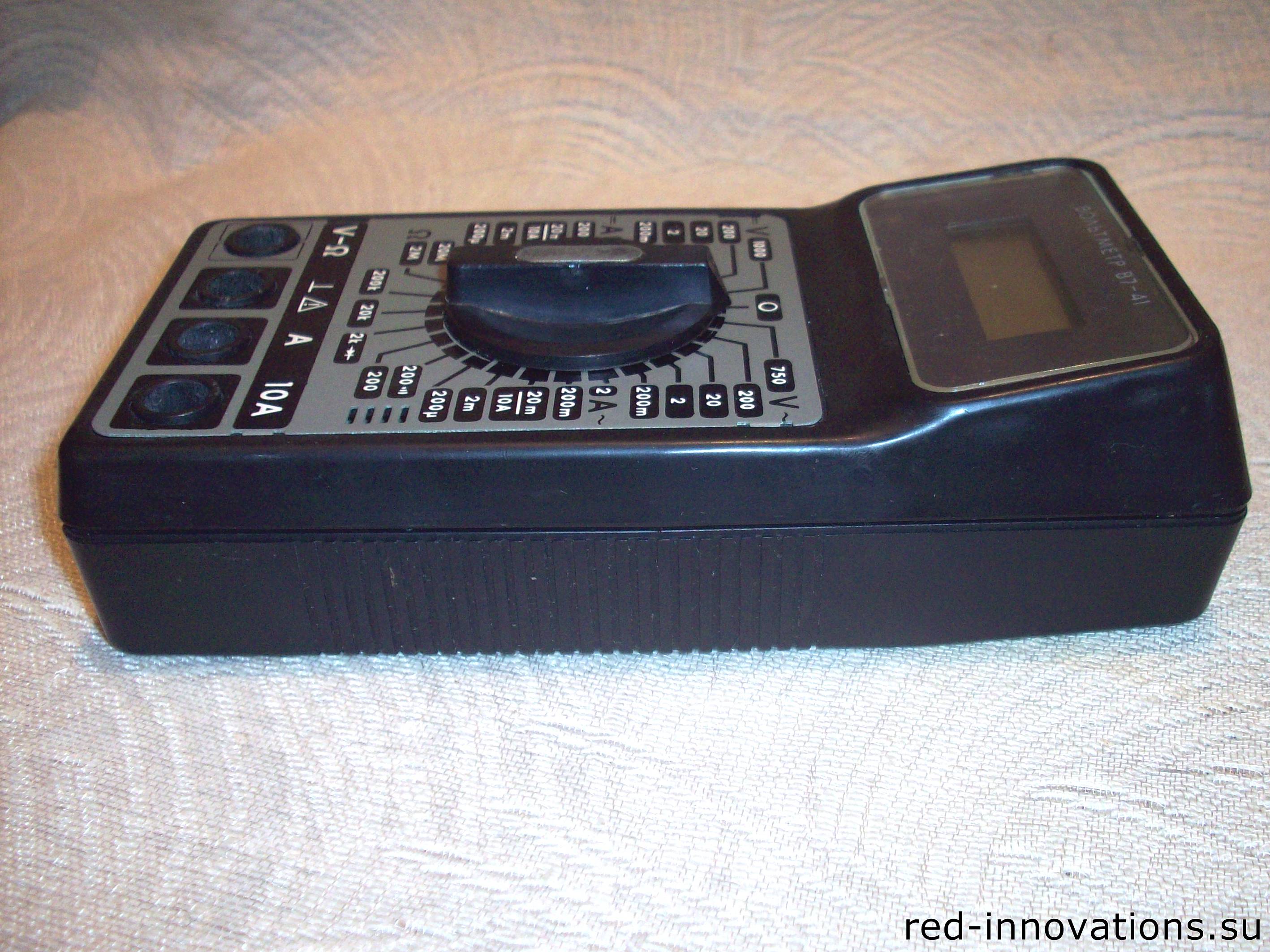

Вид справа

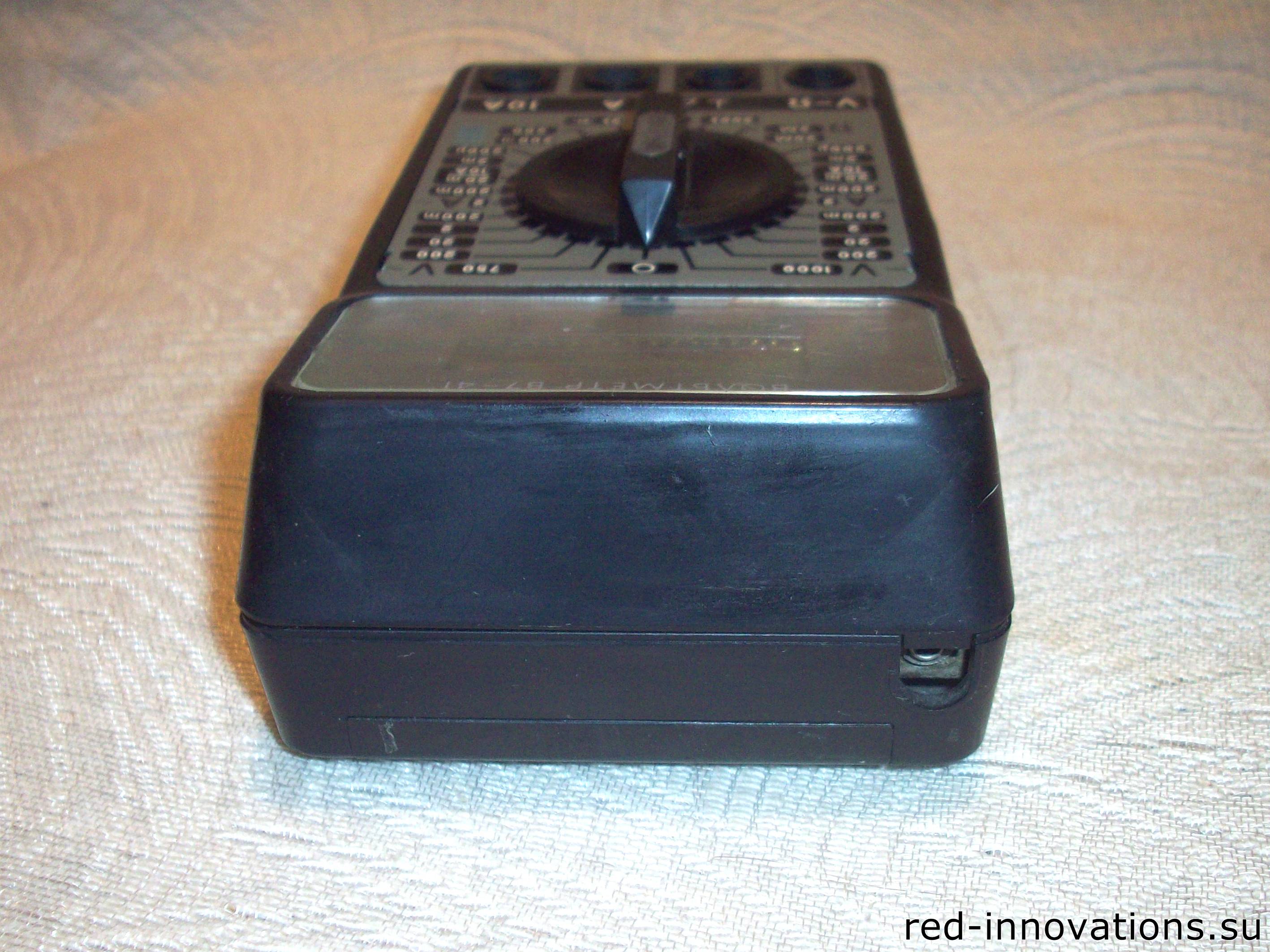

Вид сверху

Вид снизу

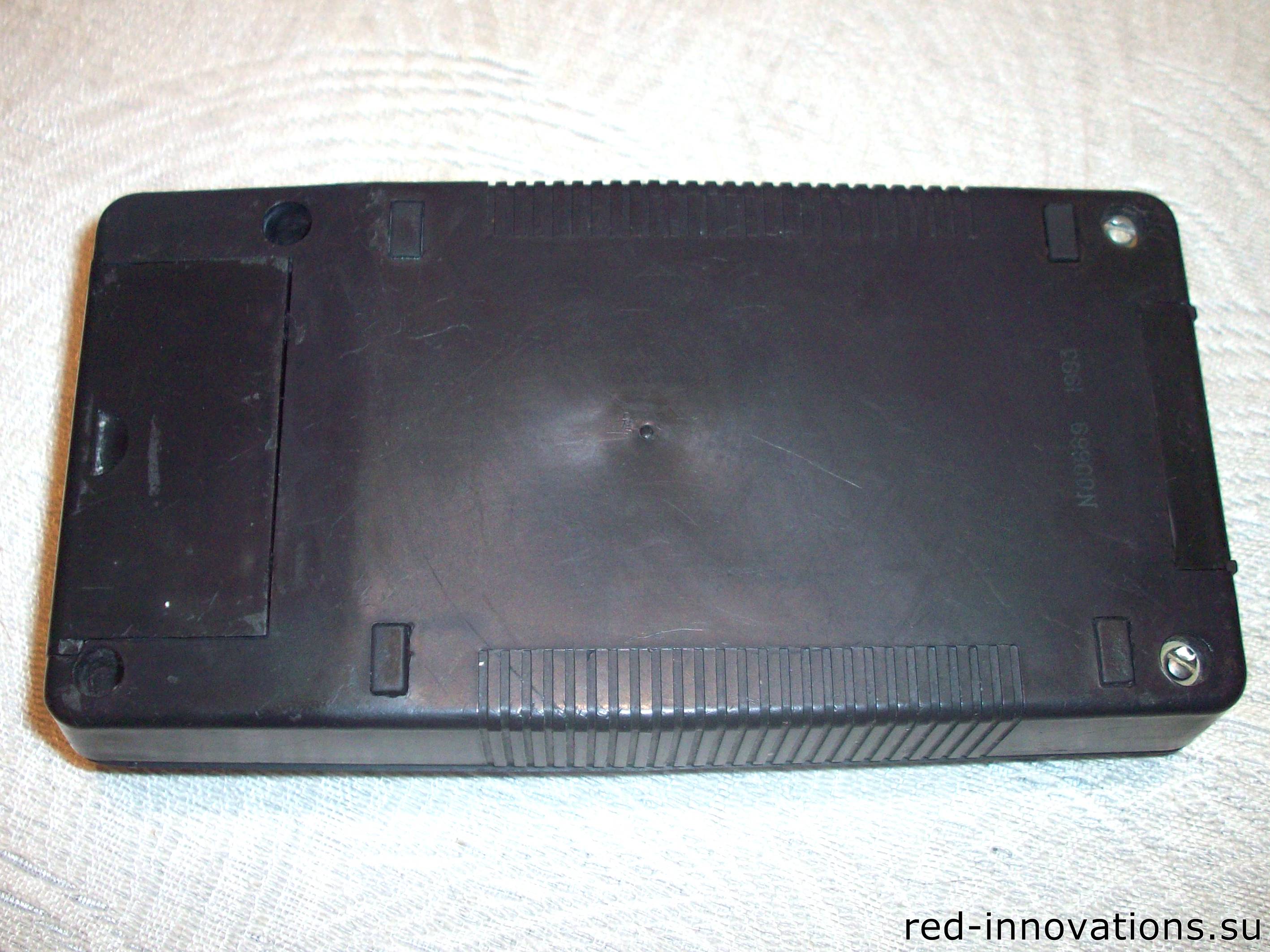

Вид сзади

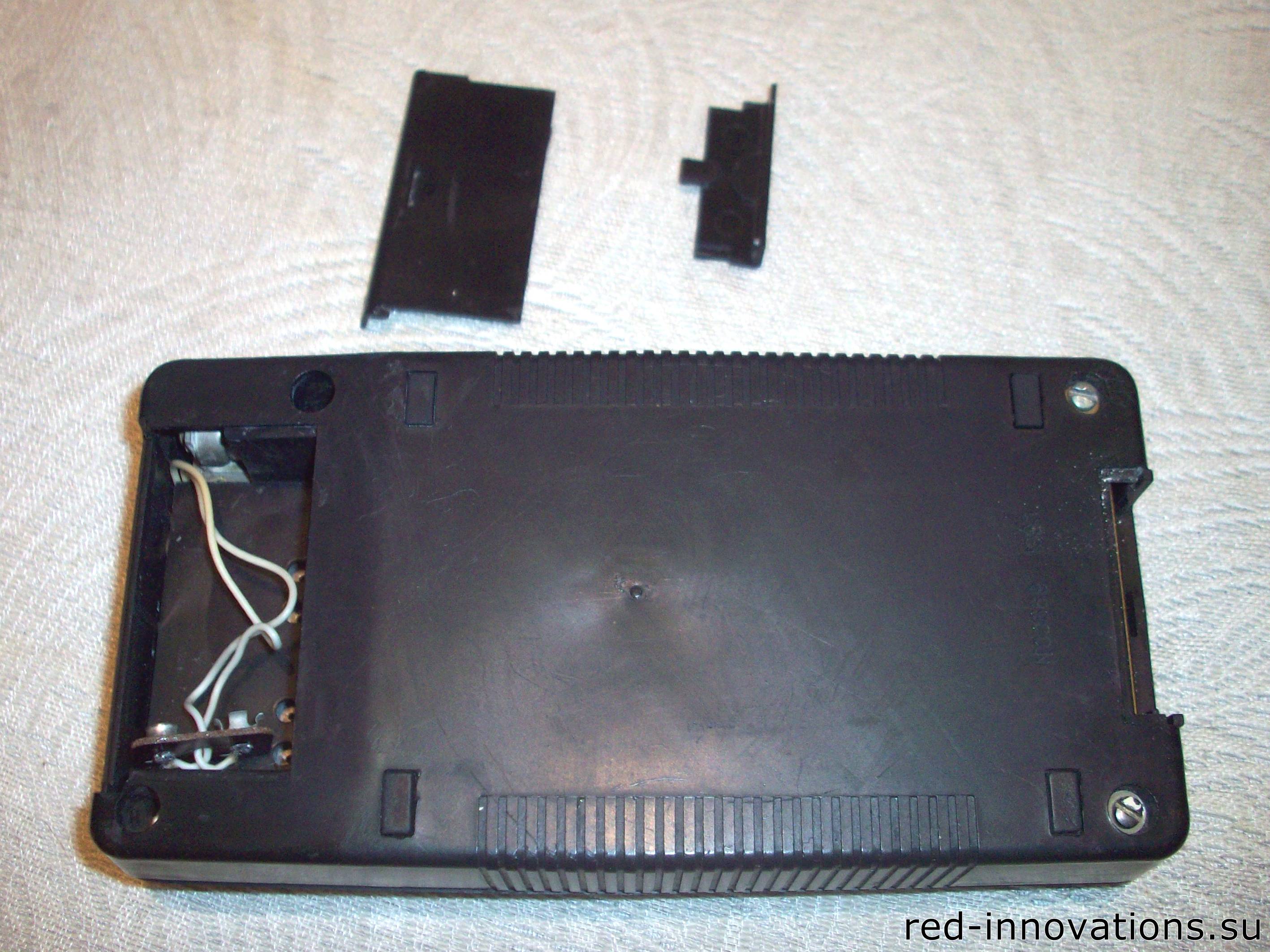

Вид сзади
(с открытыми крышками отсеков для батареи питания и предохранителя)

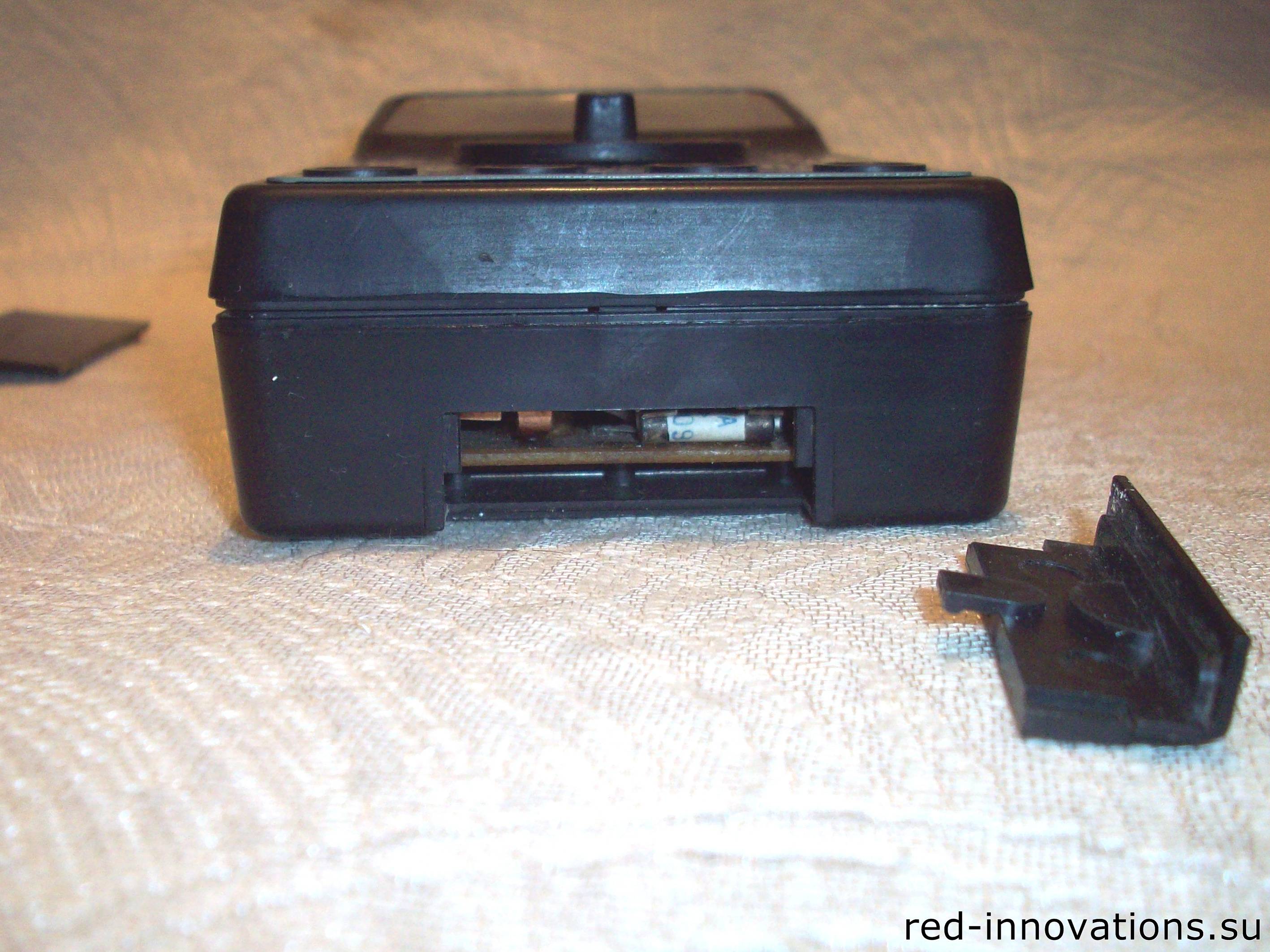

Вид снизу
(с открытой крышкой отсека предохранителя)

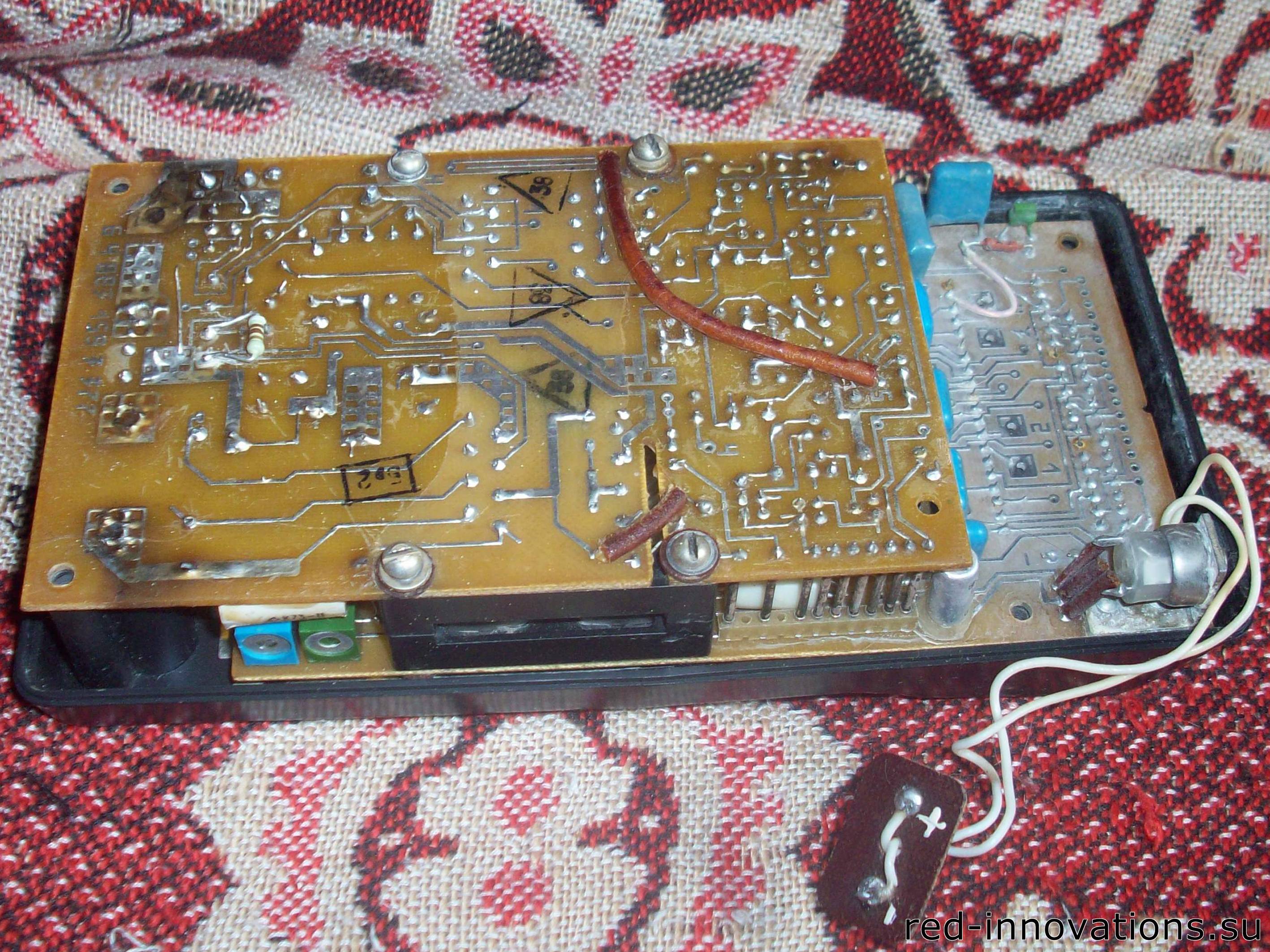

Со снятой задней стенкой

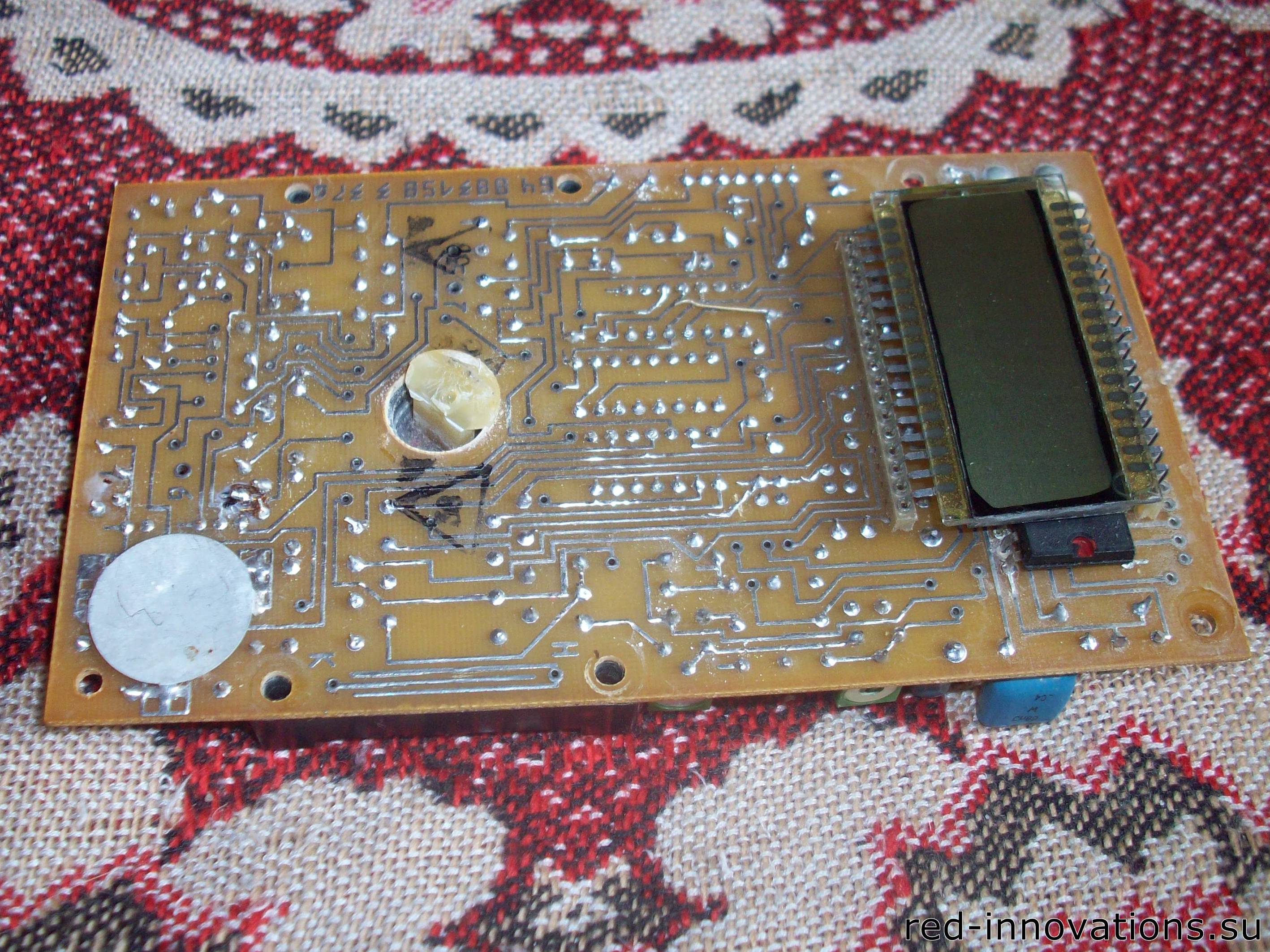

Блок аналого-цифрового преобразователя

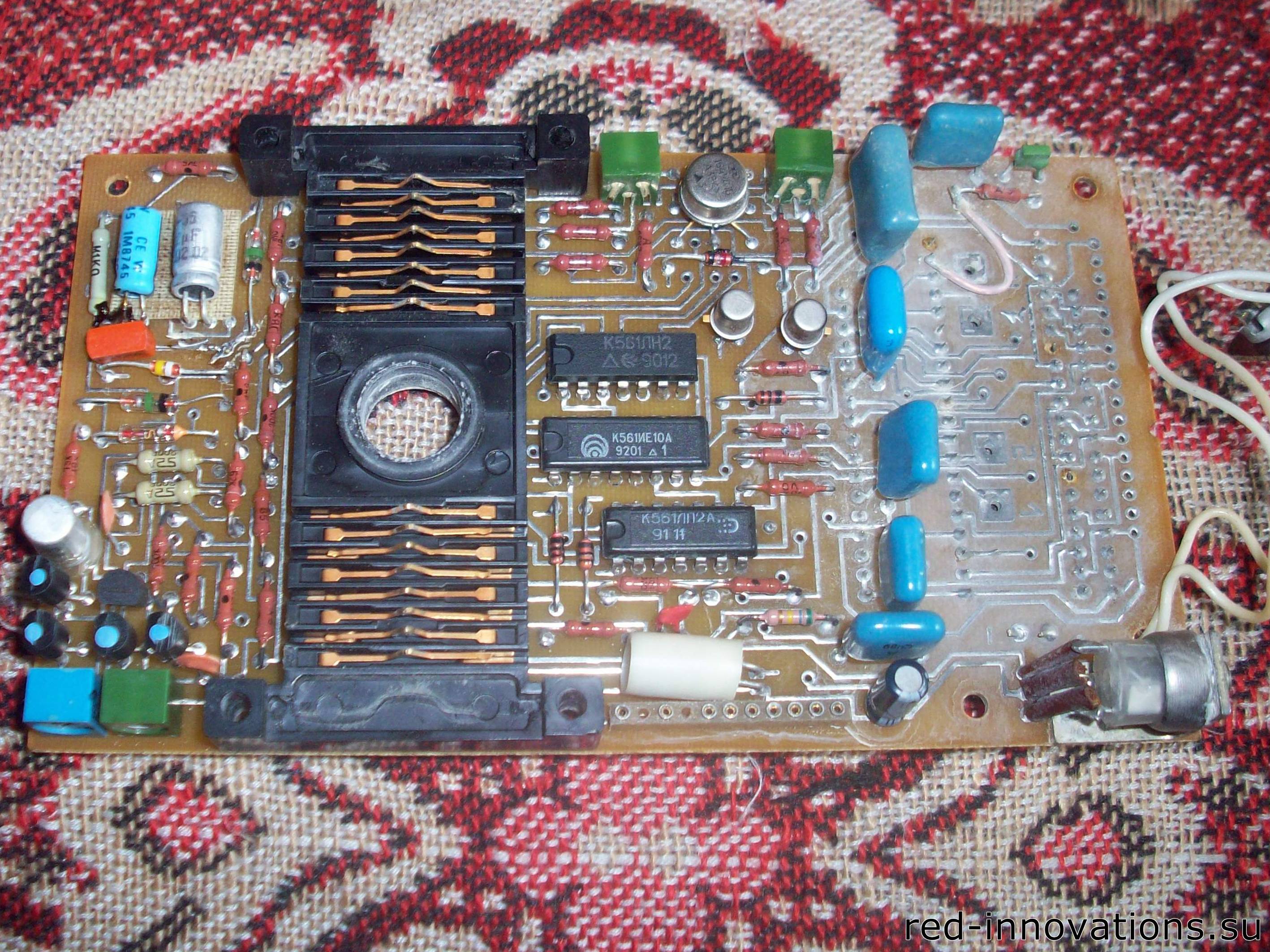

Блок аналого-цифрового преобразователя

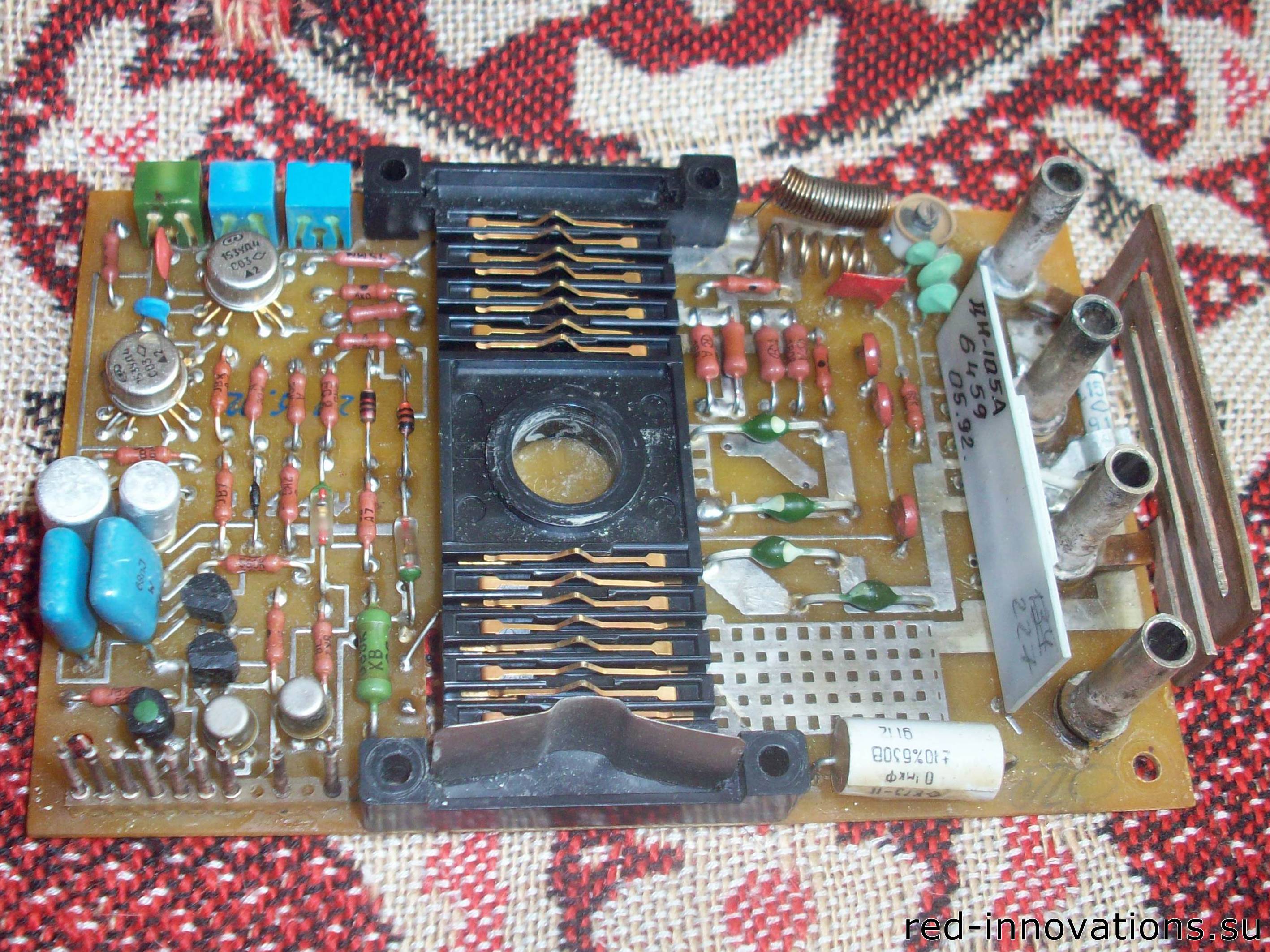

Блок входных преобразователей

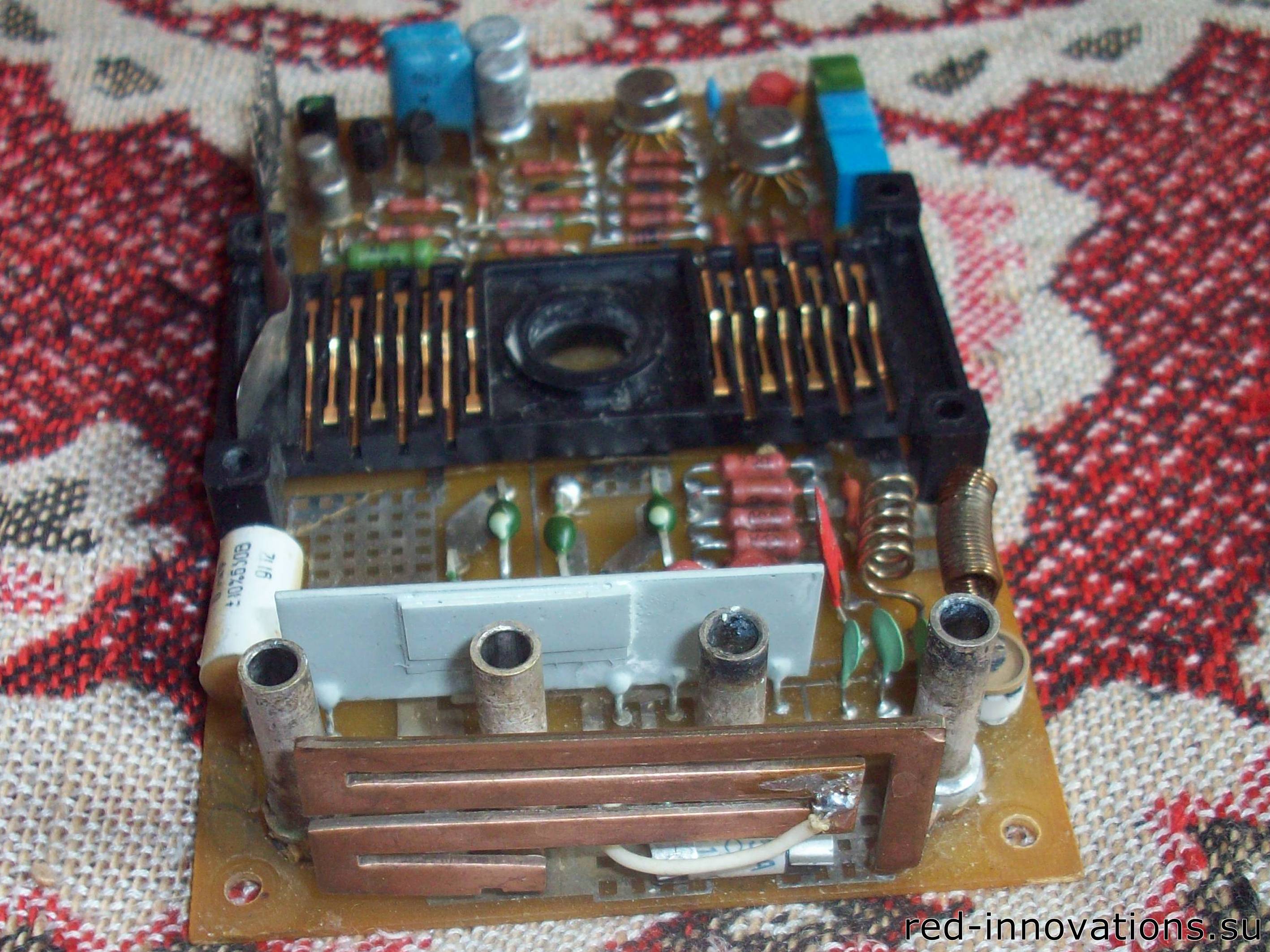

Блок входных преобразователей

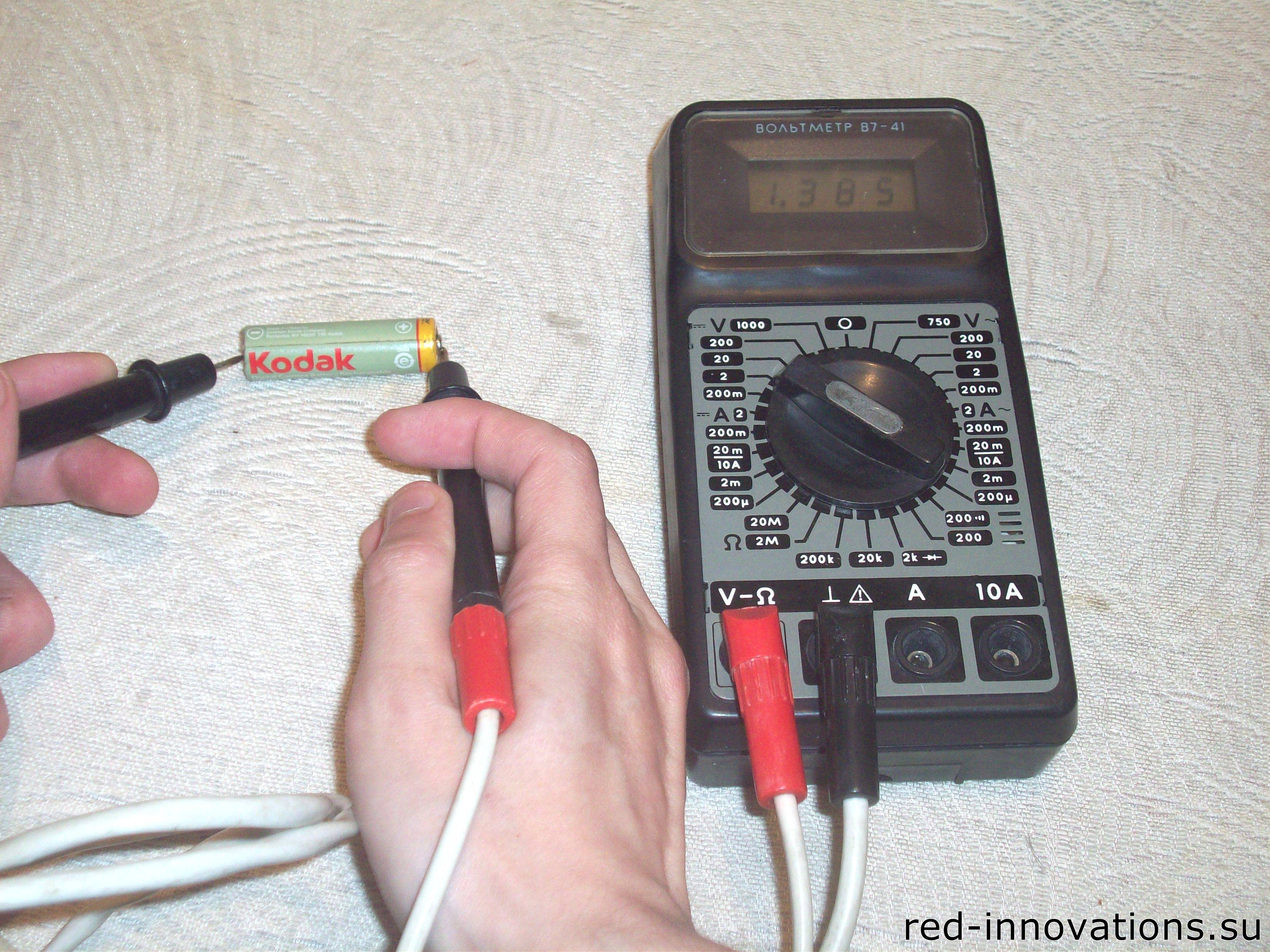

В работе

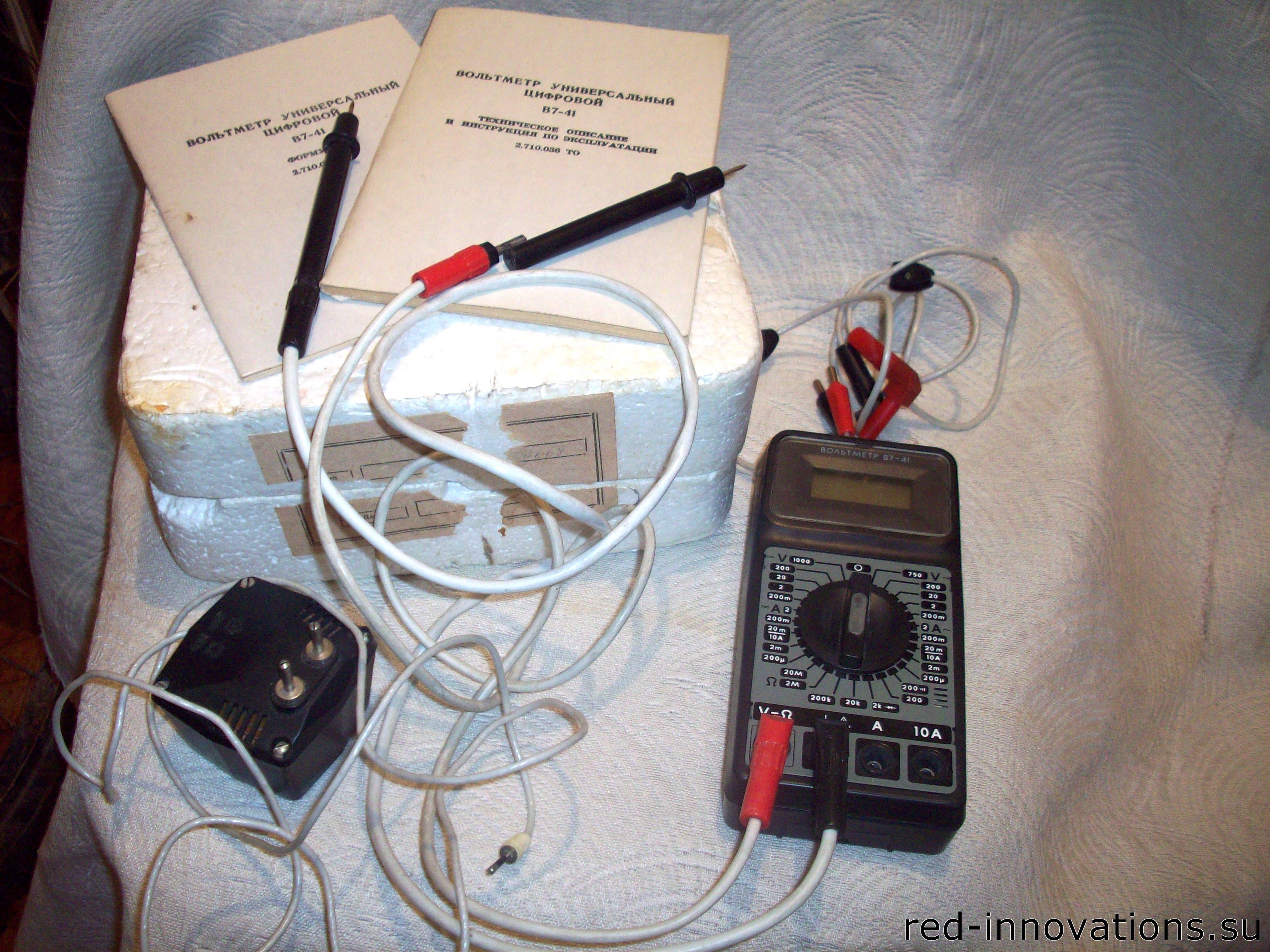

Комплект поставки
