Устройство вывода печающее "RADII MS 6312M"

Н
А
В
Е
Р
Х

RADII - бренд, под которым в советский период московское ПО "Радий" осуществляло экспортные поставки принтеров "Электроника МС 6312". В 1993 году под этой маркой стала выпускаться модификация МС 6312М, поступавшая в основном на внутренний российский рынок.

Основными отличиями от базовой версии были исправленная и доработанная прошивка ПЗУ с дополнительными шрифтами, возможность работы с американскими картриджами HP 51604A, питавшимися от напряжения 21 В, и стандартная распиновка LPT-разъёма. Скорость печати составляла не менее 150 знаков в секунду, матрица знакоместа имела размер 16 х 12 точек, минимальная ширина линий, образующих знак - 0,4 мм. Габариты принтера - 55 х 164 х 277 мм, масса - не более 2,3 кг. Производство продолжалось как минимум до 1996 года.

Нашему музею принадлежит принтер 1993 года выпуска. Нуждается в восстановлении.

RADII МS 6312M - схема

RADII МS 6312M - схема

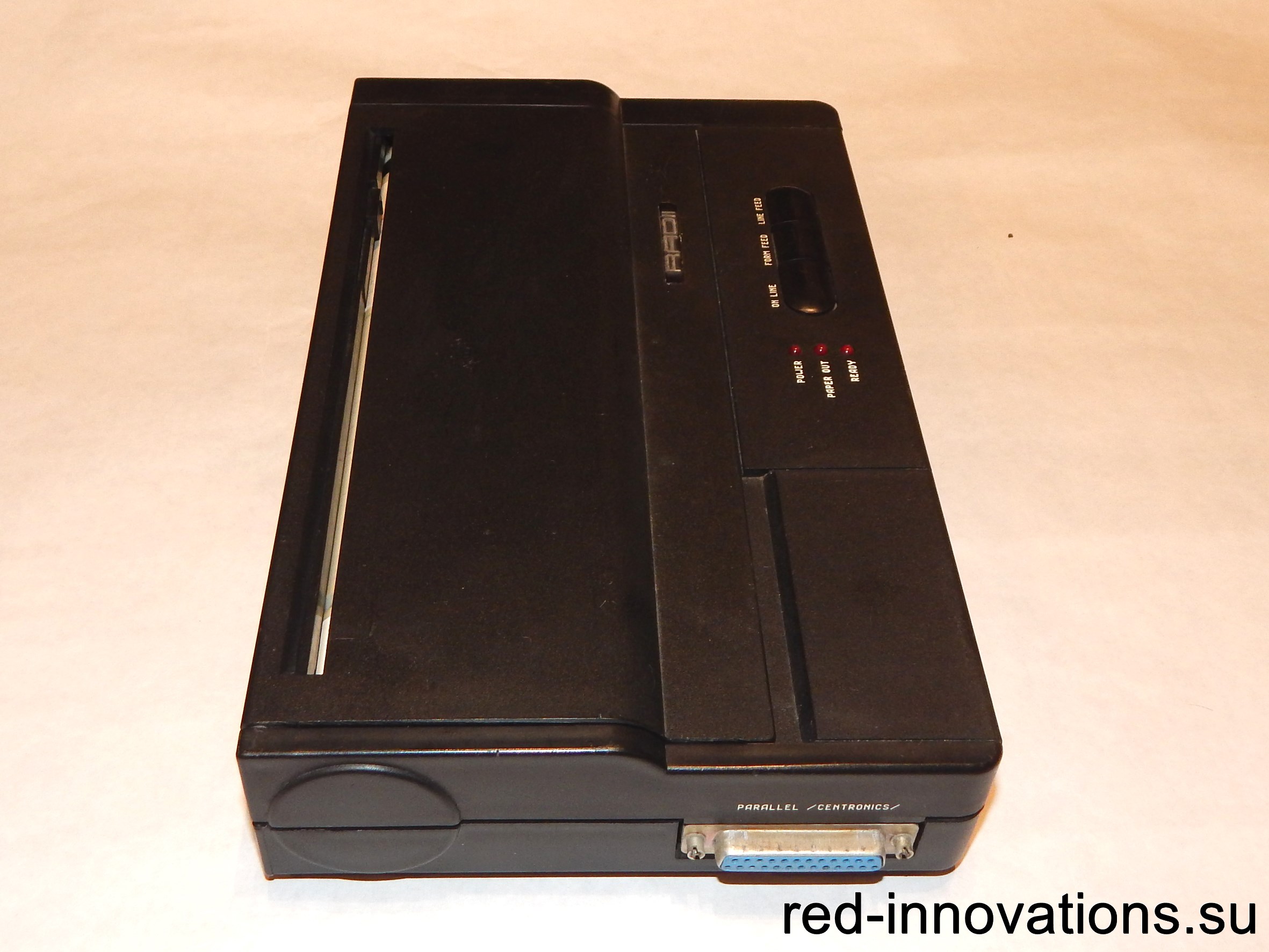

Вид сверху

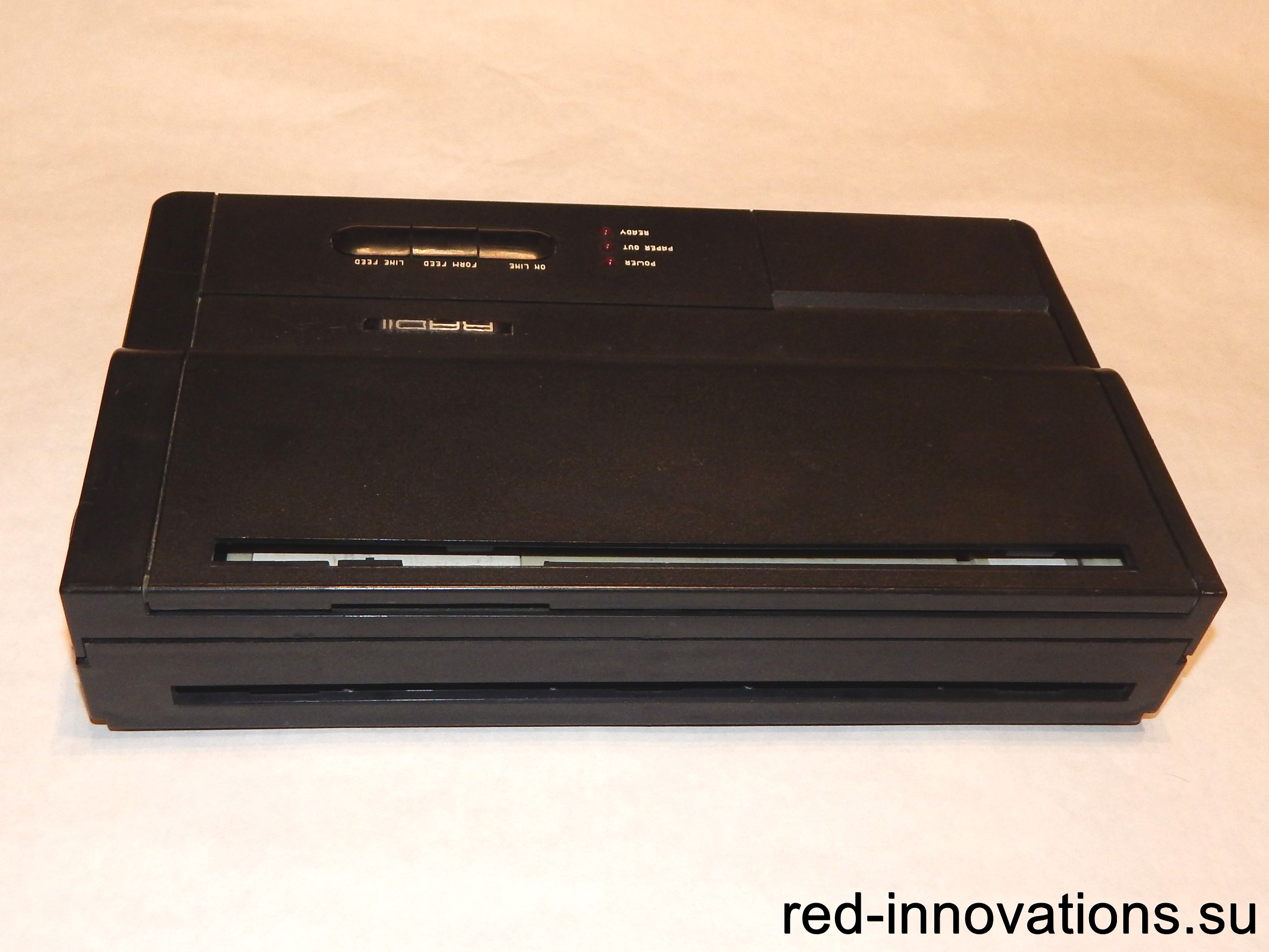

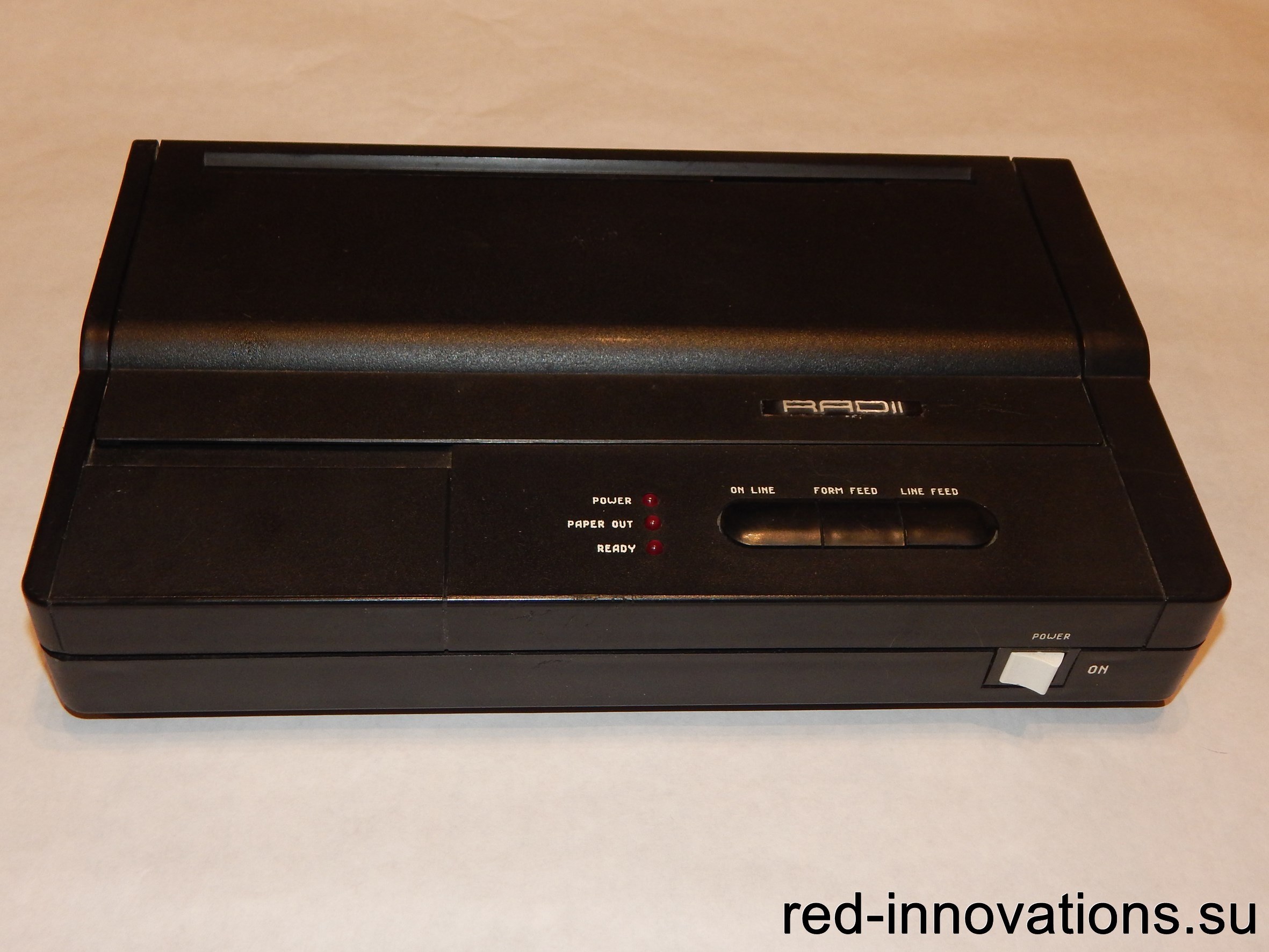

Вид спереди

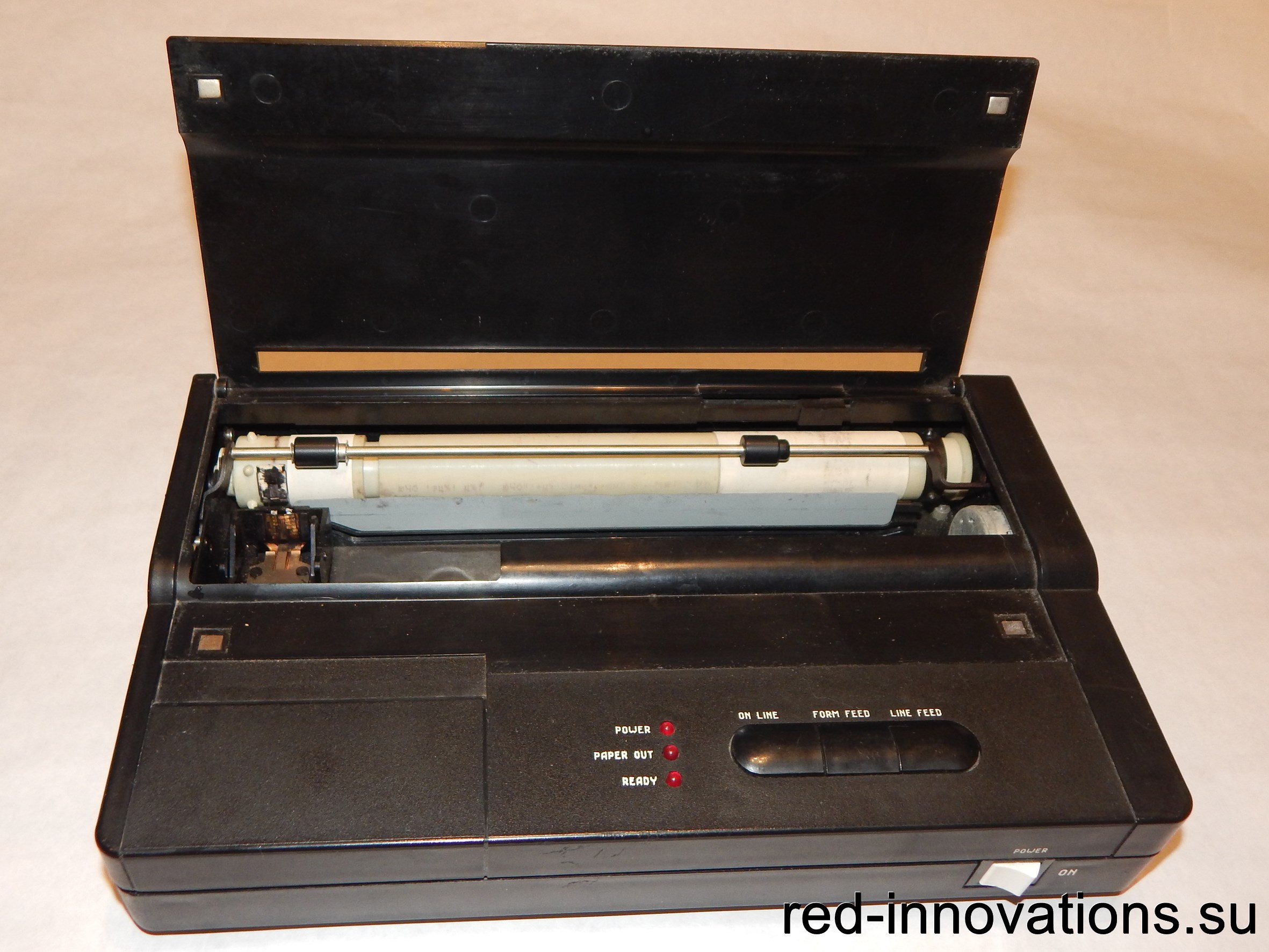

С открытой крышкой

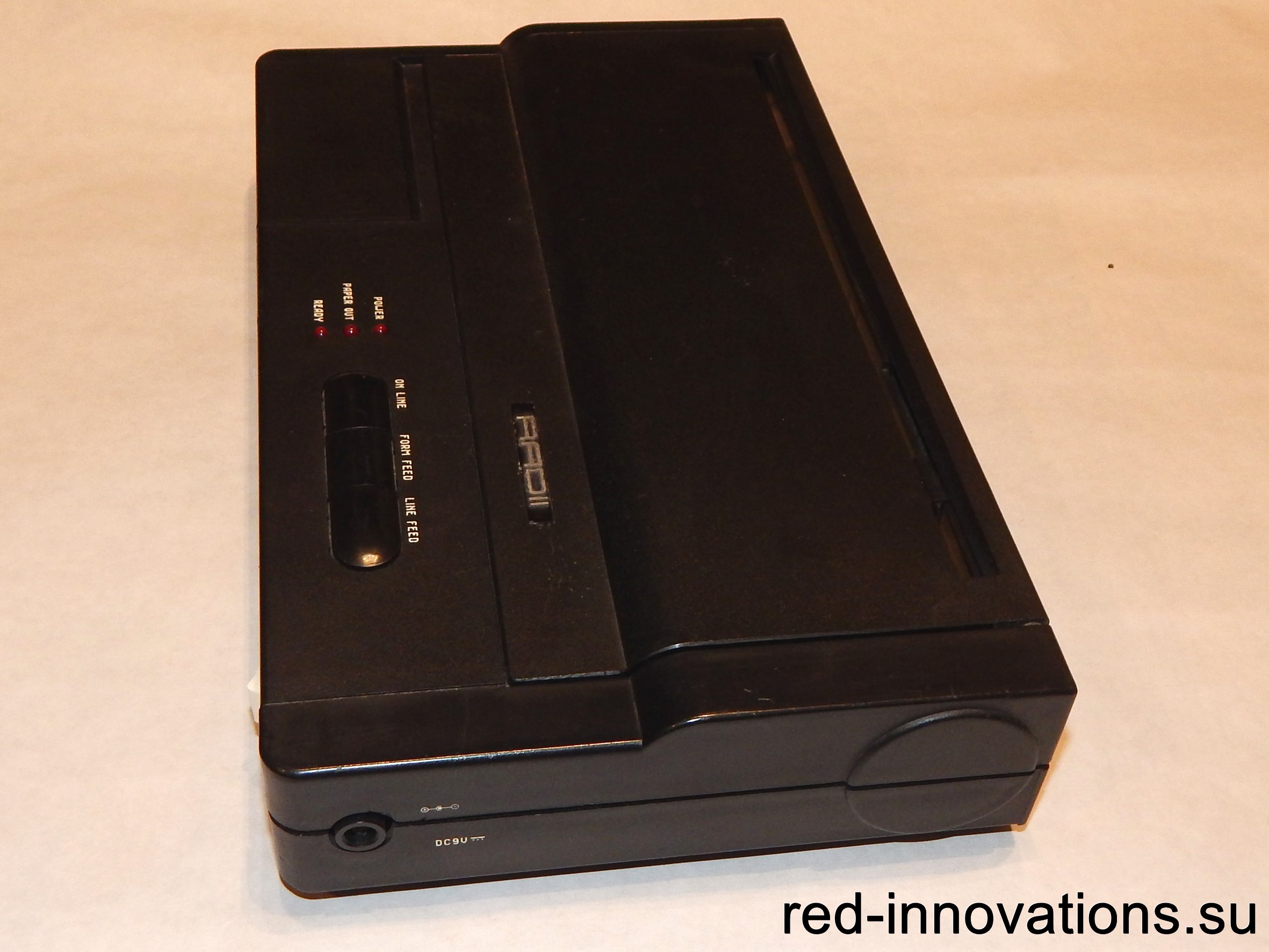

Вид слева

Вид справа

Вид сзади

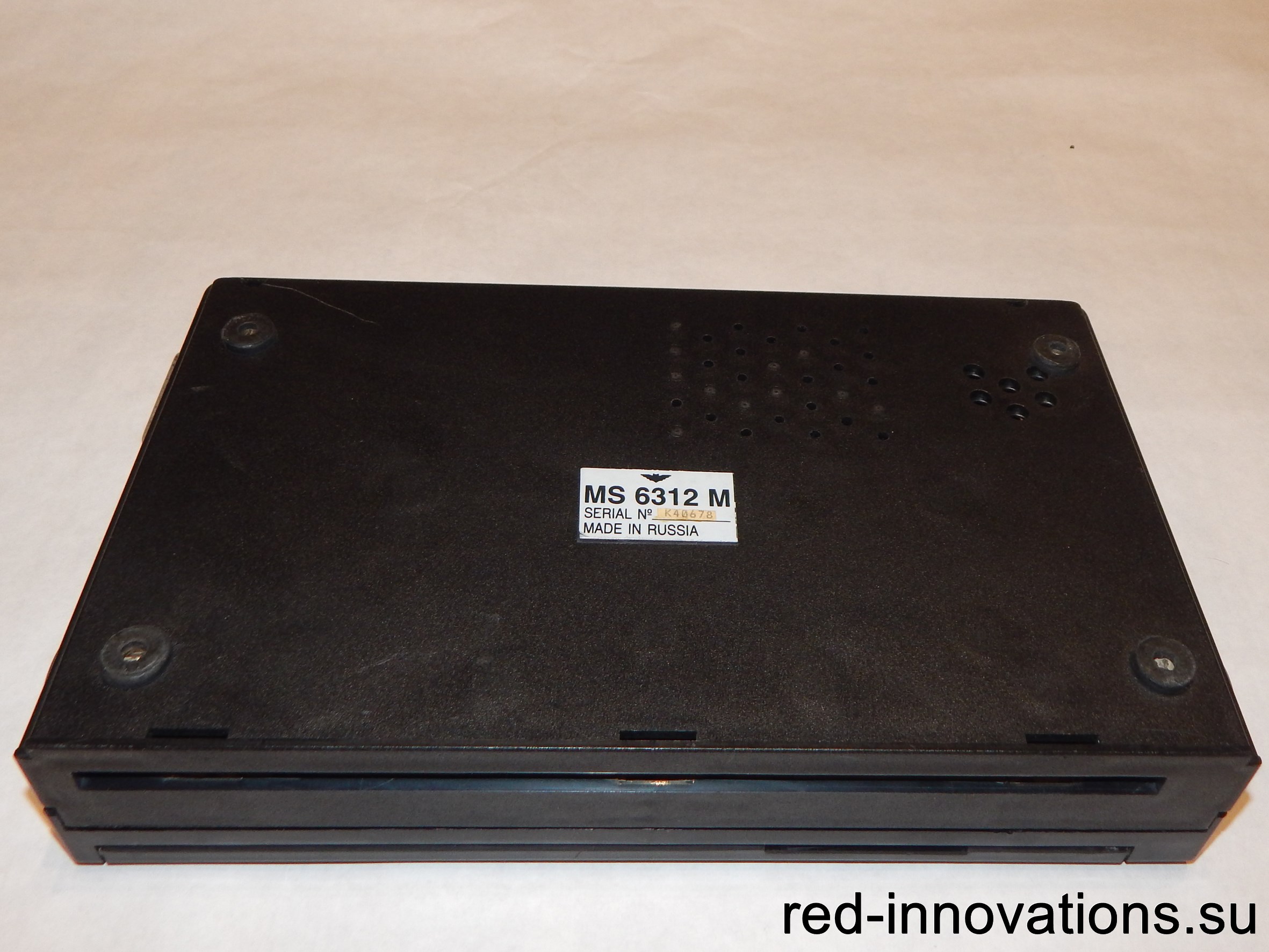

Вид снизу. Обратите внимание на частично непроштампованные вентиляционные отверстия - культура производства к 1993 году заметно упала

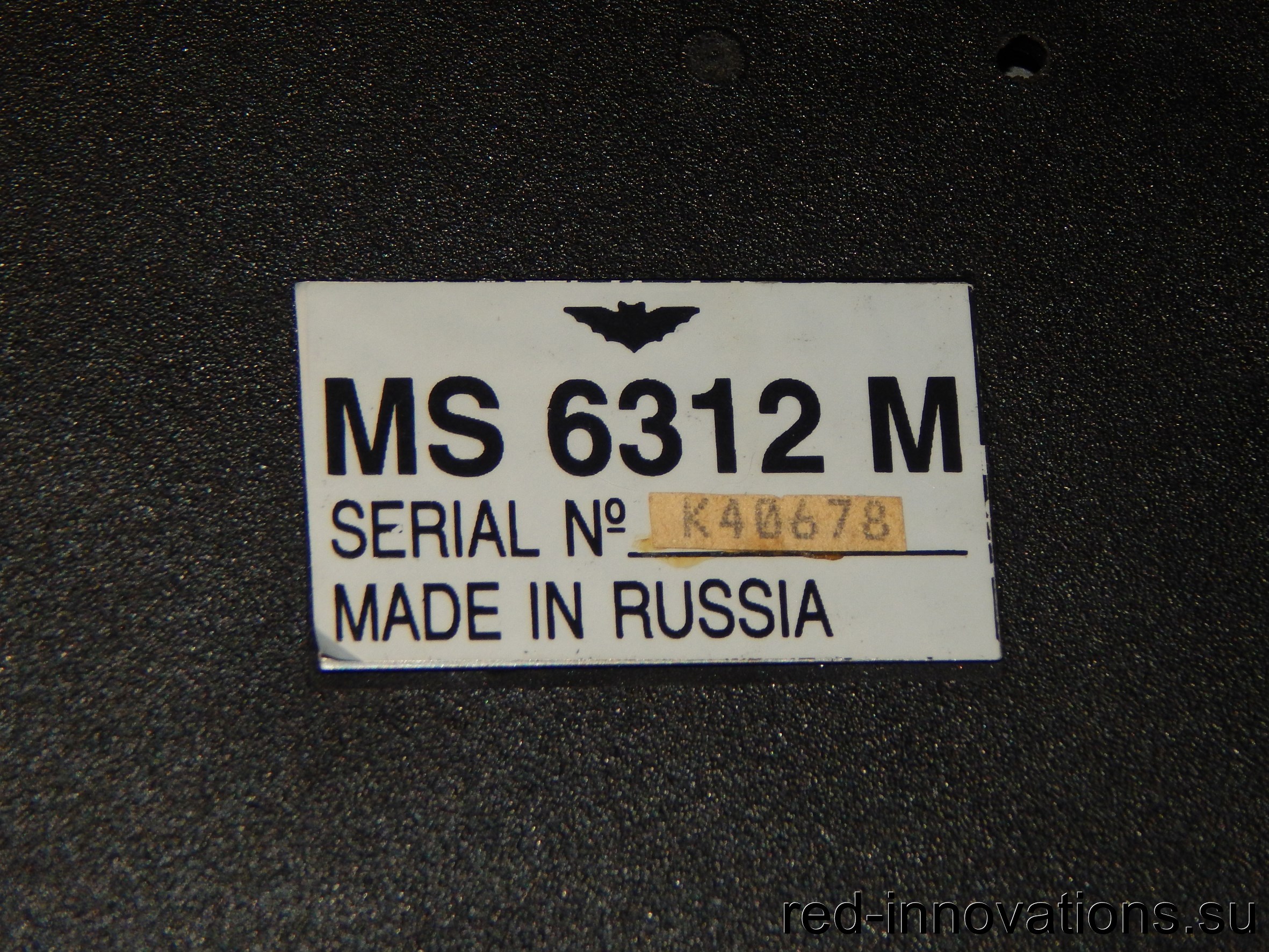

Заводская наклейка

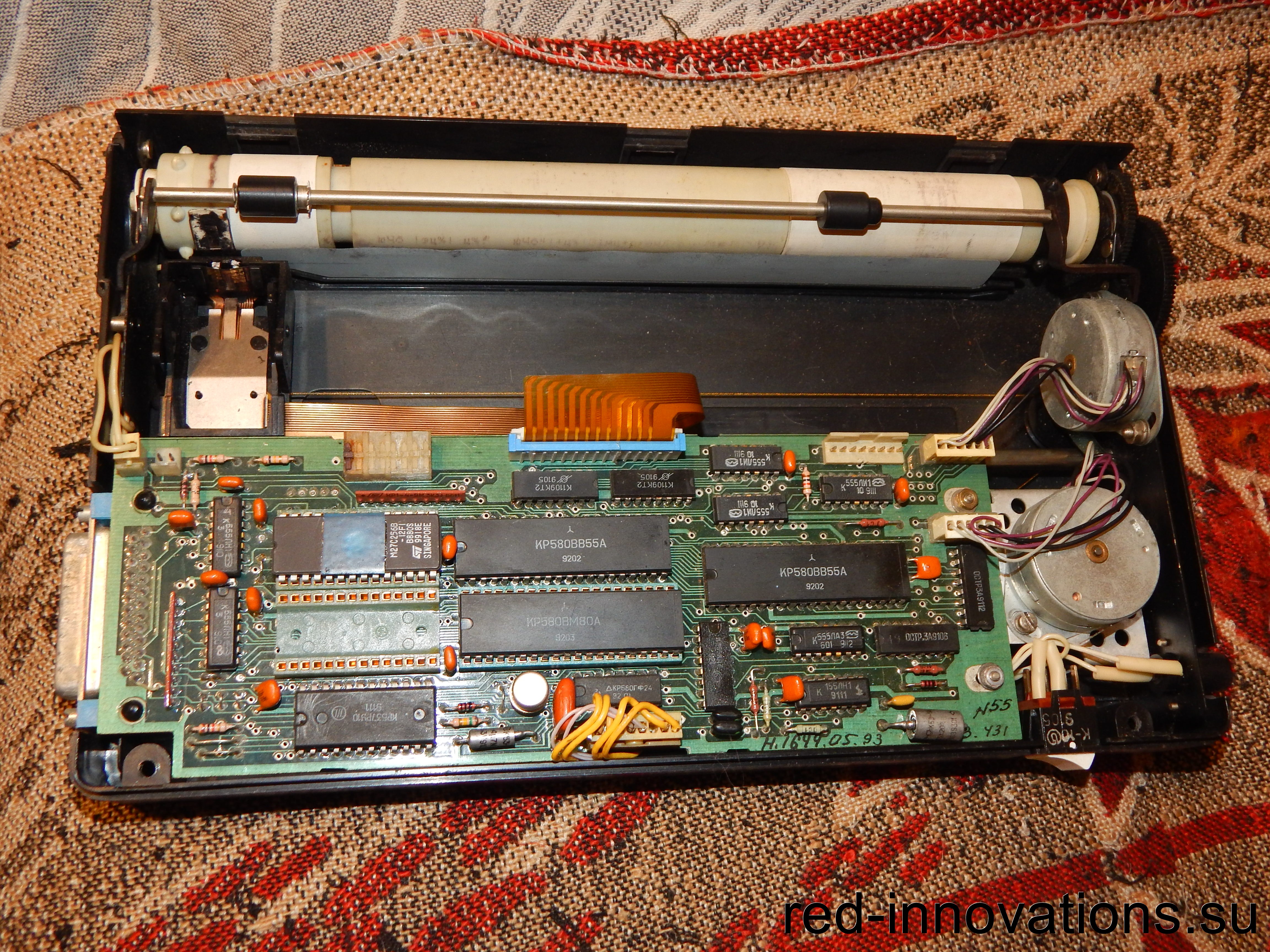

Внутреннее устройство принтера

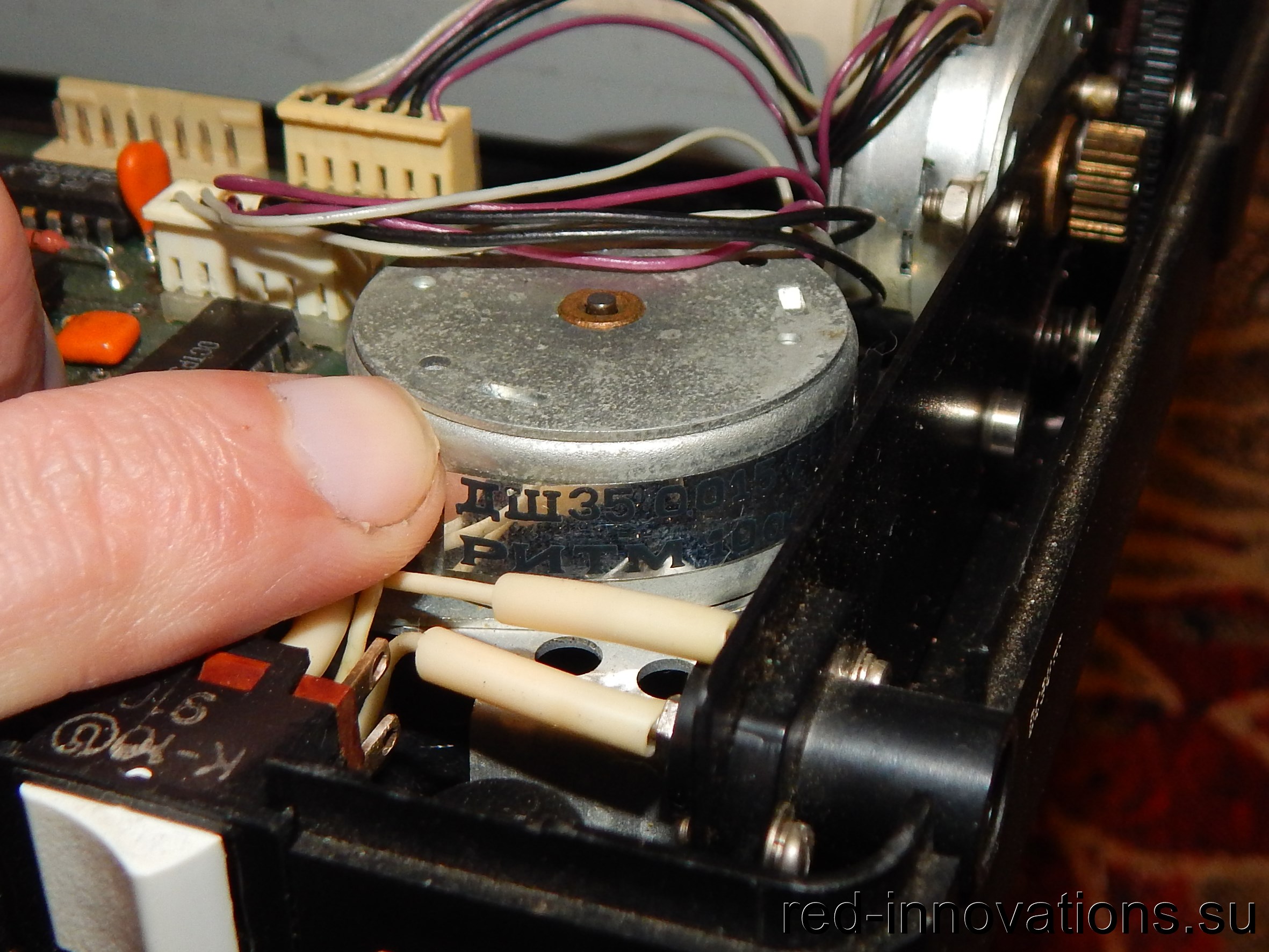

Двигатель привода каретки

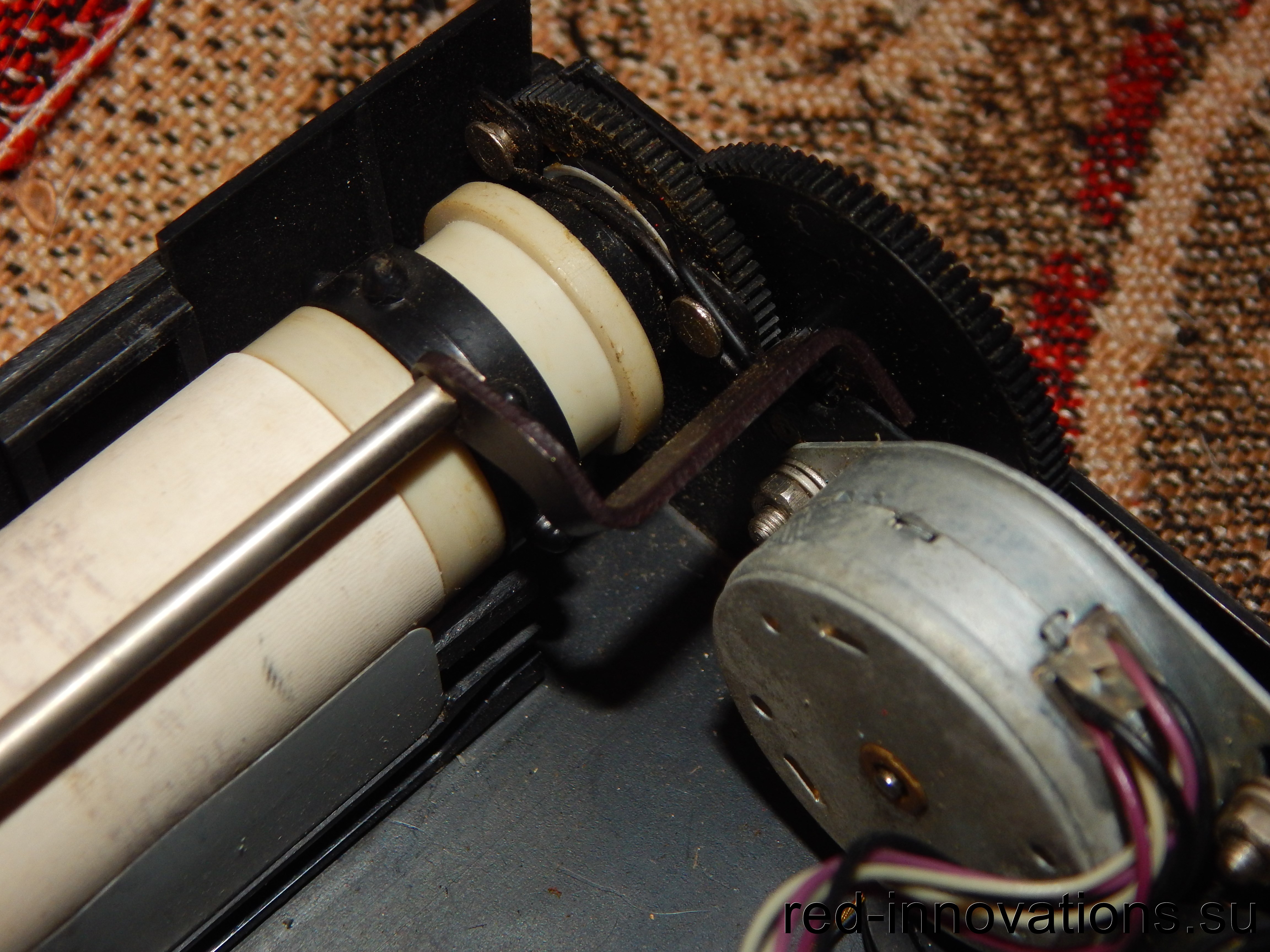

Двигатель привода бумагоопорного вала

Каретка печатающей головки

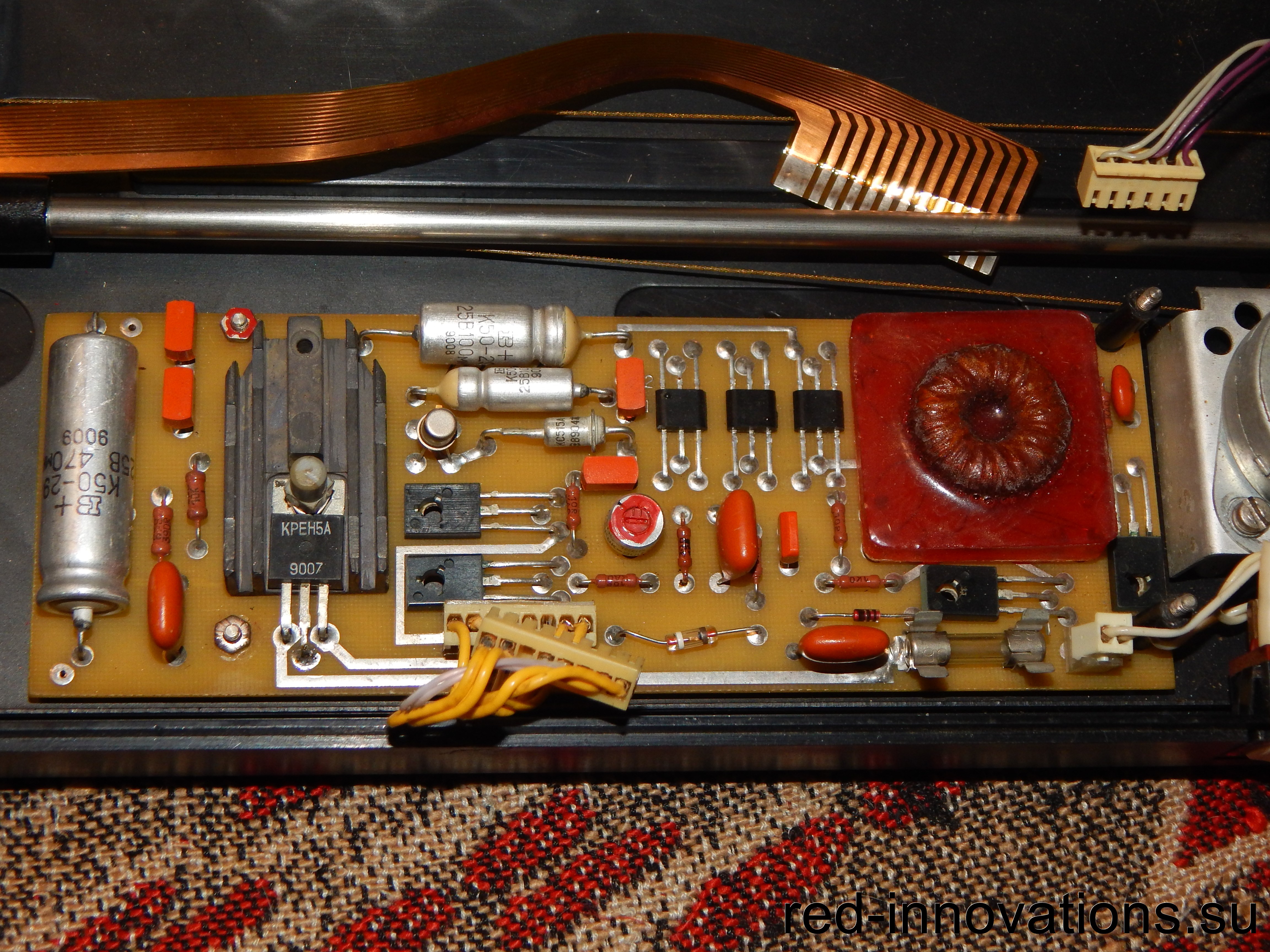

Блок питания

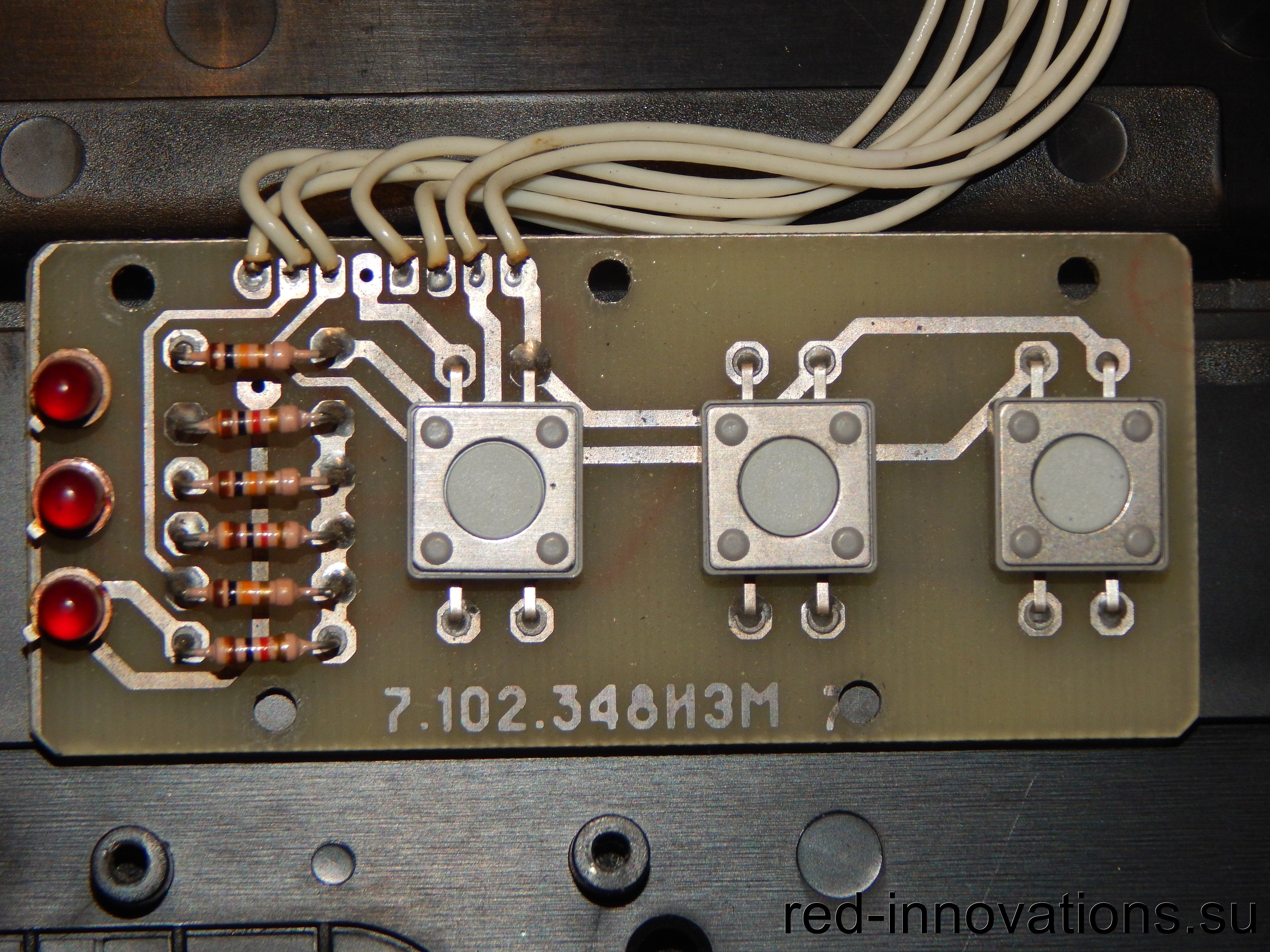

Плата индикации и коммутации

Необычный бело-зелёный МС6312, который предполагалось поставлять в комплекте с учебным компьютером Рикор Компи 100 (фото из журнала "Техника Молодёжи" №10 за 1996 г, прислал HORIZON)
