МикроЭВМ персональная портативная "Электроника МС 1504"

Н
А
В
Е
Р
Х

"Электроника МС 1504" - первый серийно производившийся советский ноутбук. Внутризаводское обозначение модели - "Электроника ПК 300". Компьютер был анонсирован в 1990-ом году, пик производства пришёлся на 1992-1993 гг. Разработчик и изготовитель - минское НПО "Интеграл". За основу разработки был взят японский ноутбук Toshiba T1100. Дизайн отечественного лептопа практически полностью копировал внешний вид зарубежного прототипа. Тем не менее, схема компьютера была полностью переработана и адаптирована под советскую элементную базу. Компьютер был построен на базе процессора ДЛ-24А (КР1834ВМ86) - советского аналога Intel 80C86, - работающего на частоте 7,16МГц (в турбо-режиме). Оперативная память была набрана из 20-ти микросхем КР565РУ11Д общим объёмом 640 Кб. Программно и аппаратно "Электроника МС 1504" была совместима со стандартом IBM PC/XT, но имела, кроме того, встроенные часы реального времени. Никель-кадмиевый аккумулятор компьютера напряжением 5В обеспечивал не менее 2-ух часов автономной работы. В ноутбуке был предусмотрен слот для устройств расширения; на настоящий момент из них известна лишь сетевая карта IOLA. В отдельные экземпляры МС1504 вместо одного из флоппи-дисководов устанавливался жёсткий диск стандарта IDE с платой сопряжения.

Существовало 3 модификации компьютера: с отечественным дисплейным модулем на базе ЖК-матрицы ИЖГ93-640х200 (изготовитель - саратовский завод "Рефлектор"), а также с дисплейными модулями фирм Toshiba и Citizen. Третий вариант (с дисплеем Citizen) отличался более толстой крышкой и меньшей диагональю экрана; сам экран при этом был оснащён подсветкой. Разрешение составляло 640х200 точек. Имелась возможность подключения к ноутбуку цветного RGB-монитора или чёрно-белого видеомонитора/телевизора с композитным входом. Дисплей самого ноутбука также был чёрно-белым с регулируемой контрастностью. Помимо дисплеев, остальные комплектующие использовались отечественного производства, за исключением японских флоппи-дисководов, работавших с дискетами ёмкостью 720 Кб. Габариты "Электроники МС 1504" - 306х312х68 мм, масса - 6 кг, для переноски имелась ручка (по предварительному заказу компьютер комплектовался сумкой).

Производство "Электроники МС 1504", так и не став крупносерийным, сошло на нет к 1994-ому году. Развал Советского Союза помешал поставить на конвейер следующую модель отечественного ноутбука "Электронику ПК 400" на базе процессора Intel 80C286; на сегодняшний день известен лишь один недособранный её экземпляр. Не удалось наладить выпуск ноутбуков и другим отечественным предприятиям, хотя попытки предпринимал Солнечногорский электромеханический завод (модель "Электроника МС 901"), ульяновское НПП "ЭЛТА-НИАТ" ("Электроника МК 106"), Арзамасский завод радиодеталей (Рикор-Компи 100). Таким образом, МС 1504 остаётся единственным представителем техники подобного класса в бывшем СССР.

Ниже размещены фотографии нескольких ноутбуков 1991-1993 годов выпуска, экземпляр с дисплеем Citizen приведён в рабочее состояние.

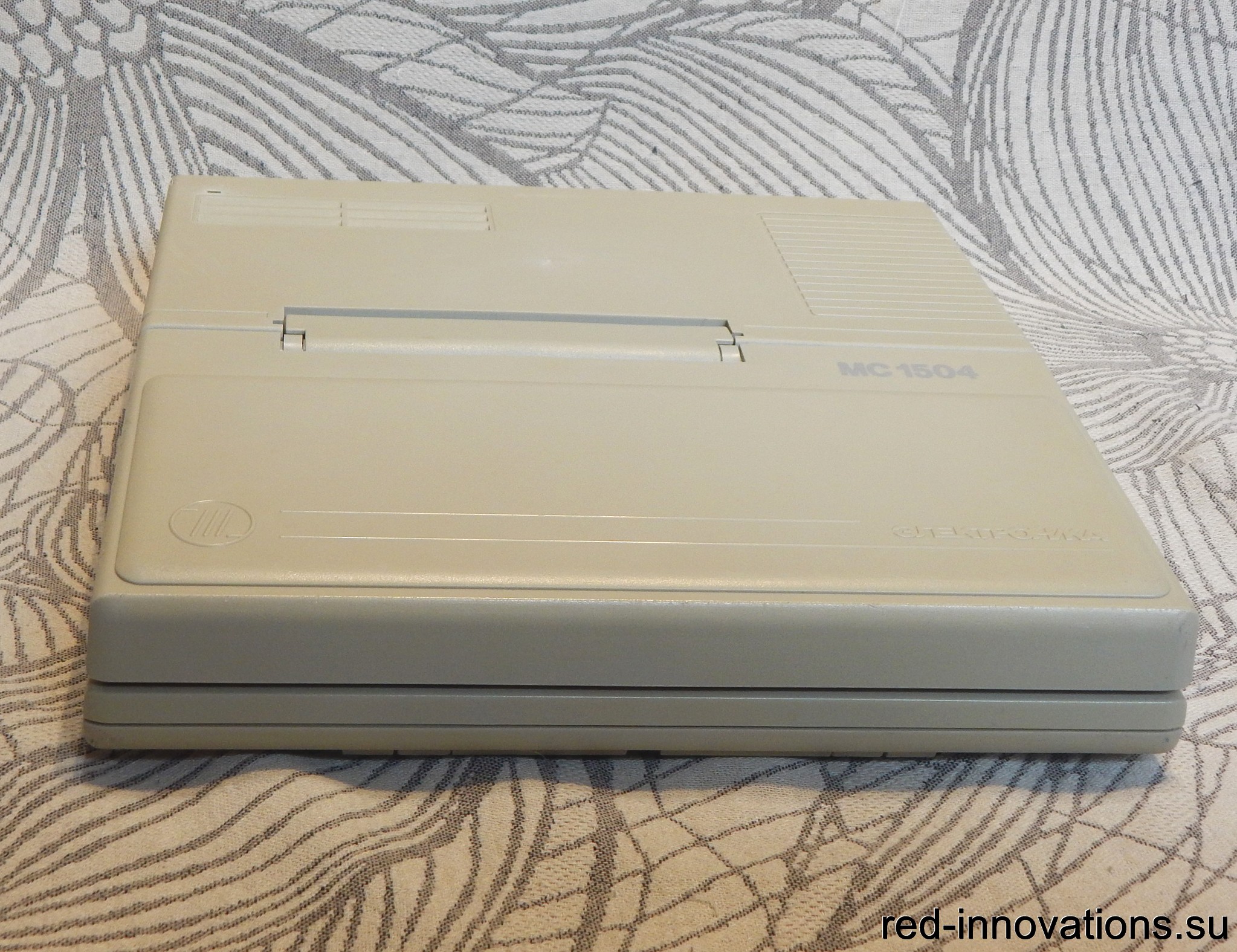

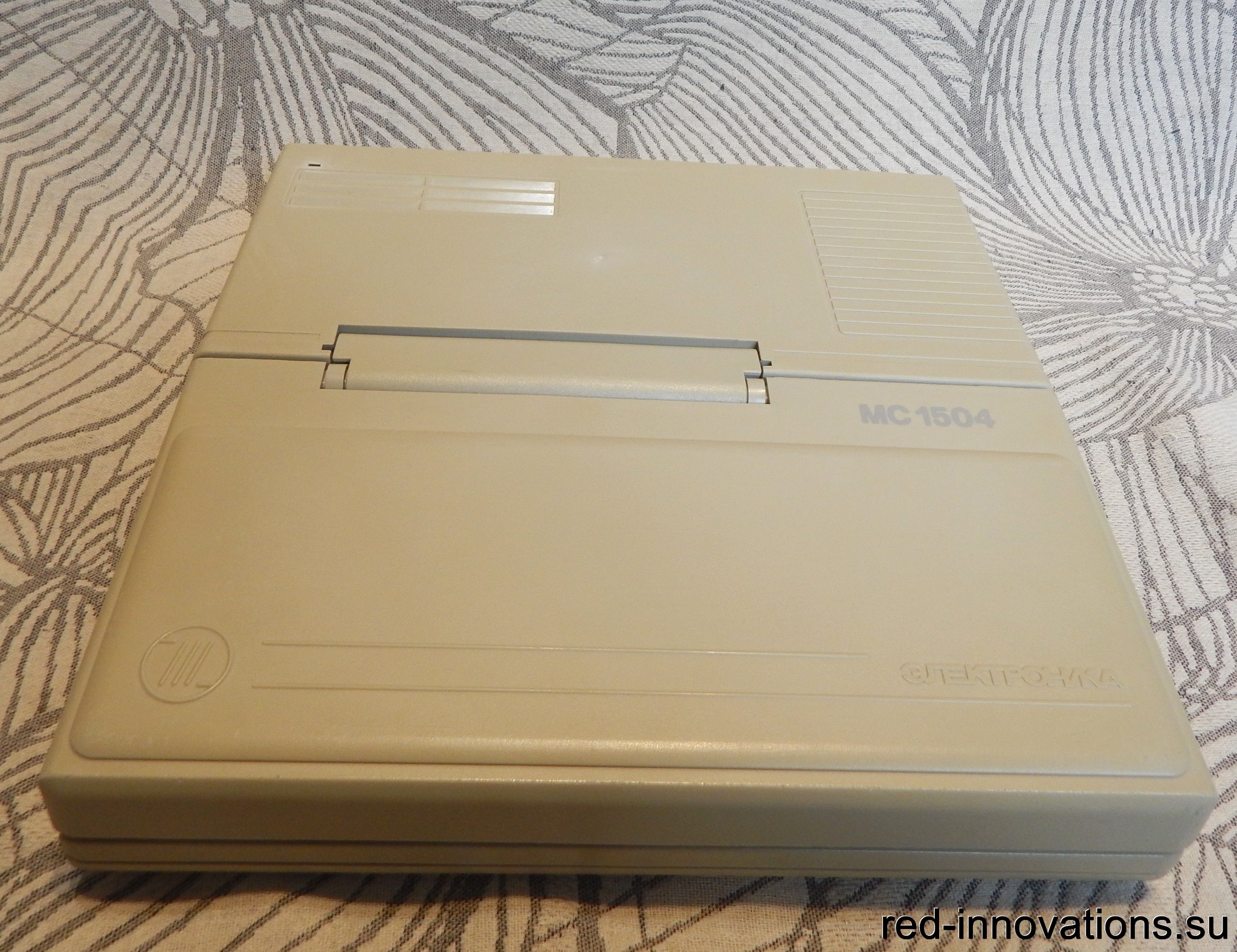

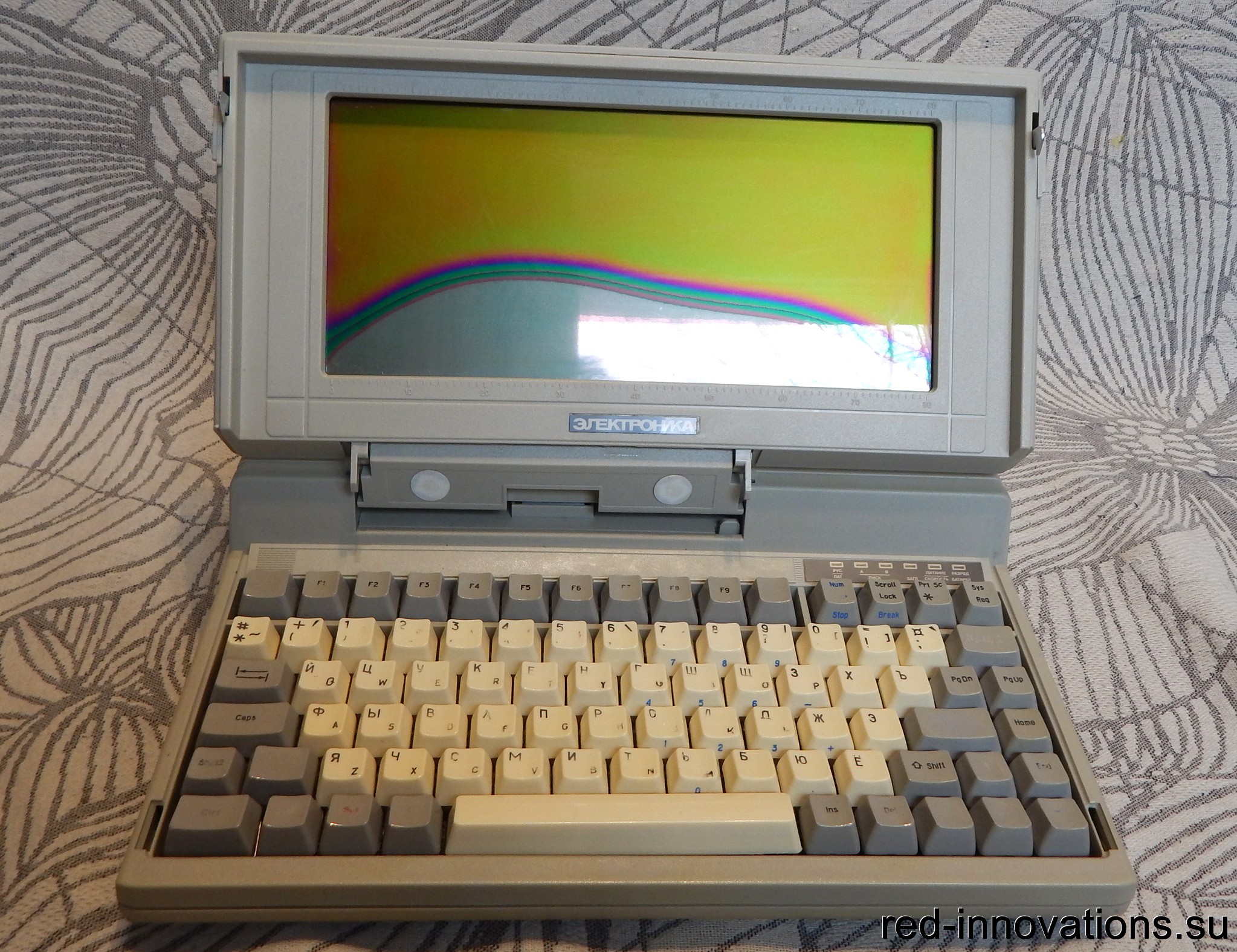

Вид сверху

Вид сверху (вариат ноутбука с дисплеем Citizen)

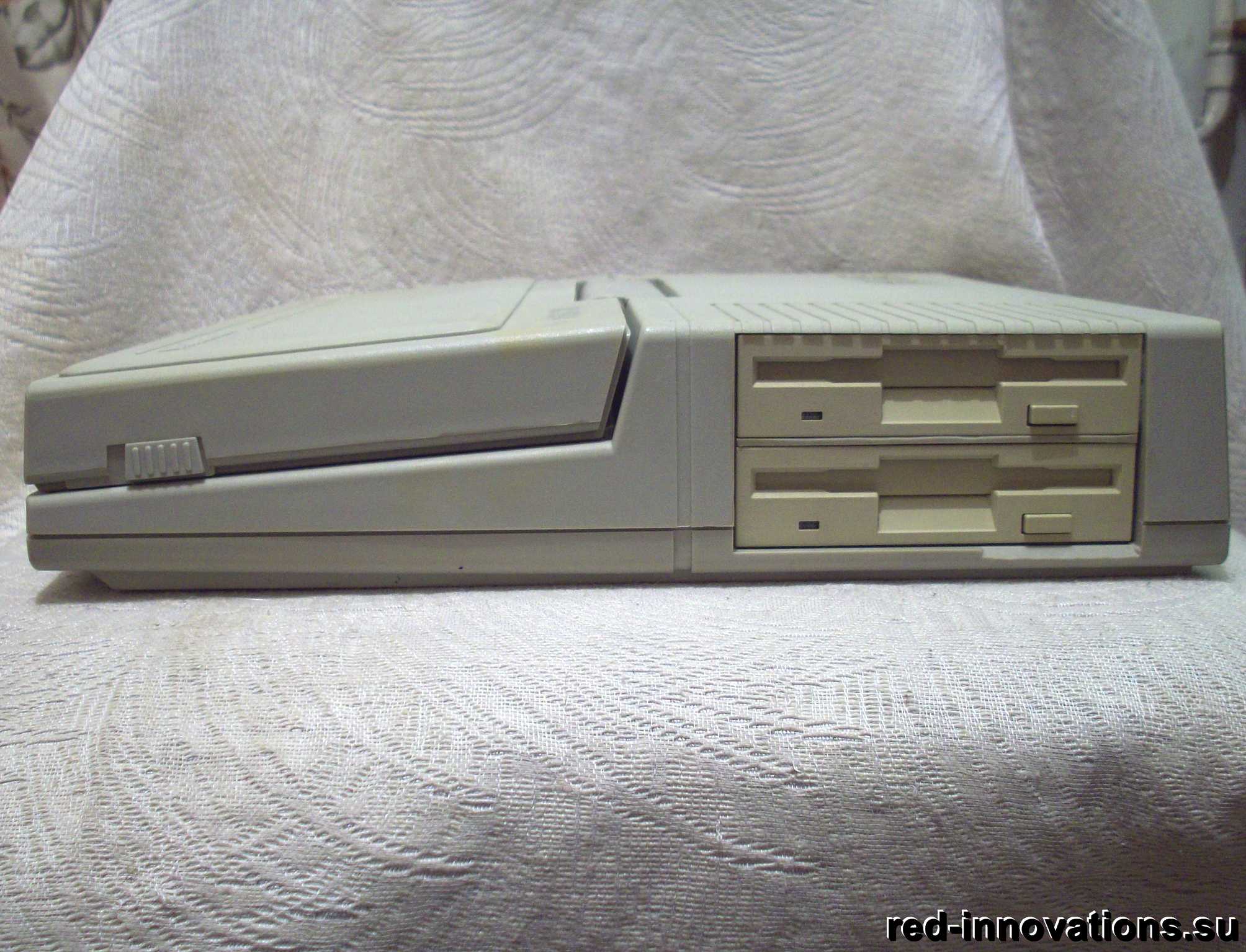

Вид спереди

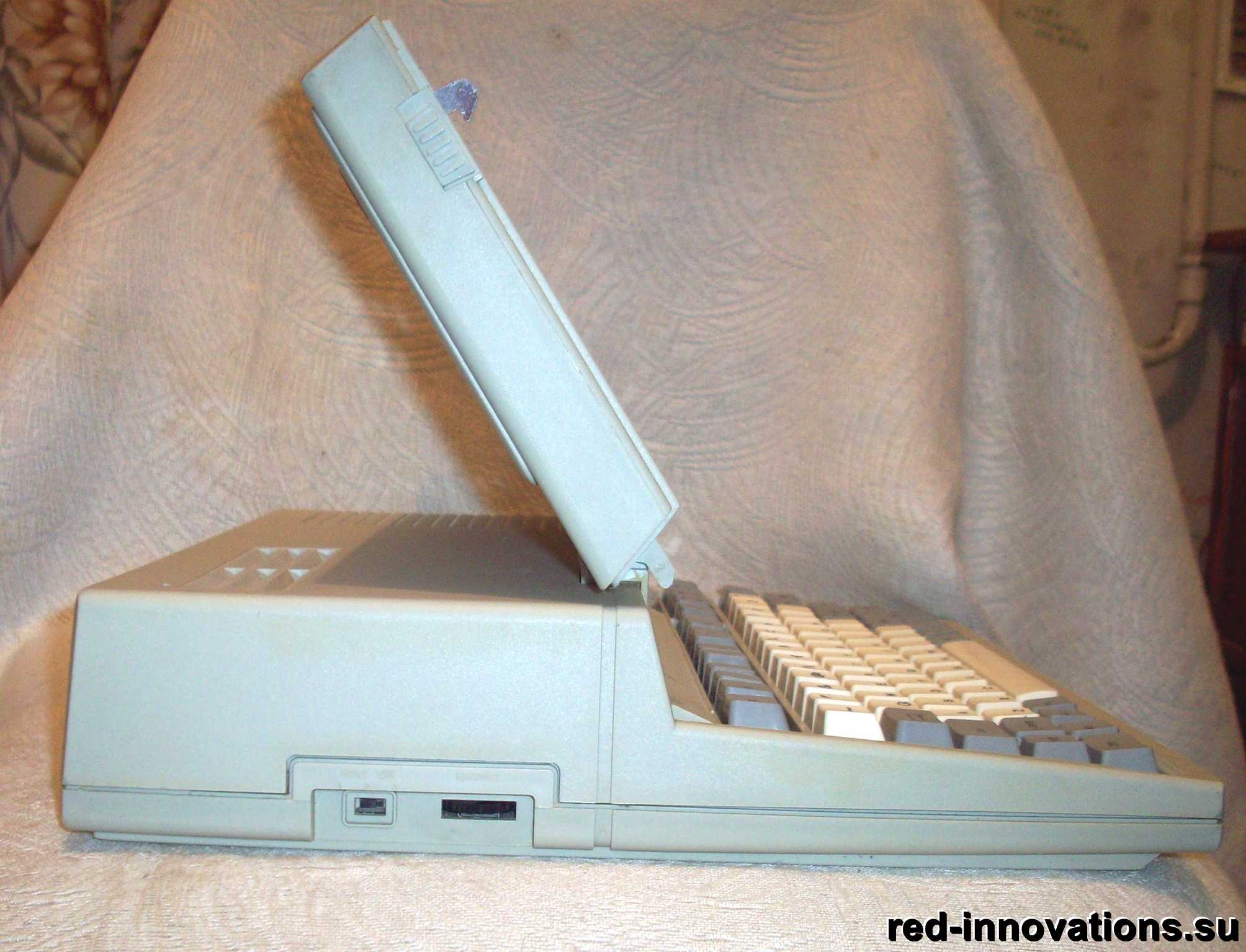

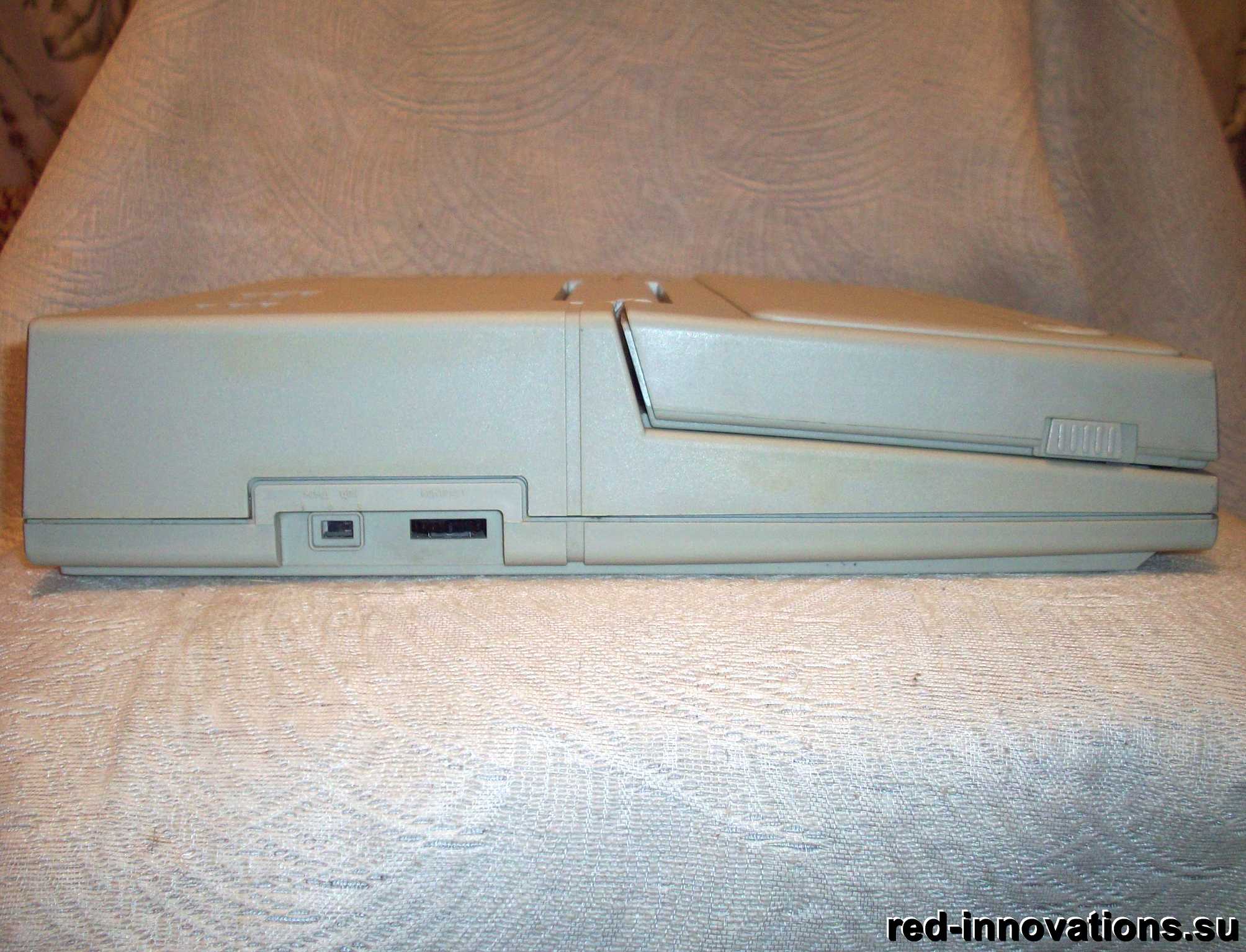

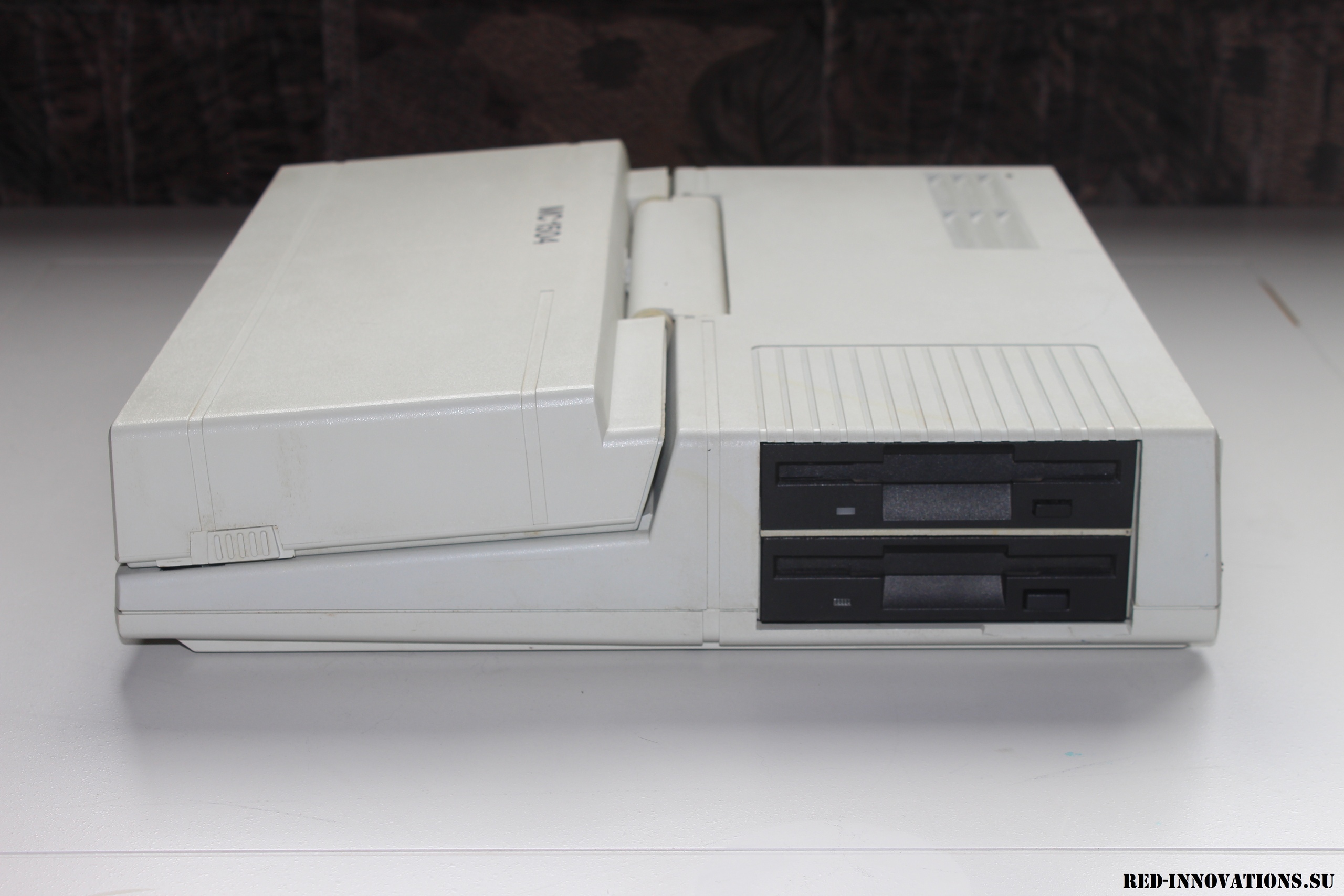

Вид слева

Вид слева (вариат ноутбука с дисплеем Citizen)

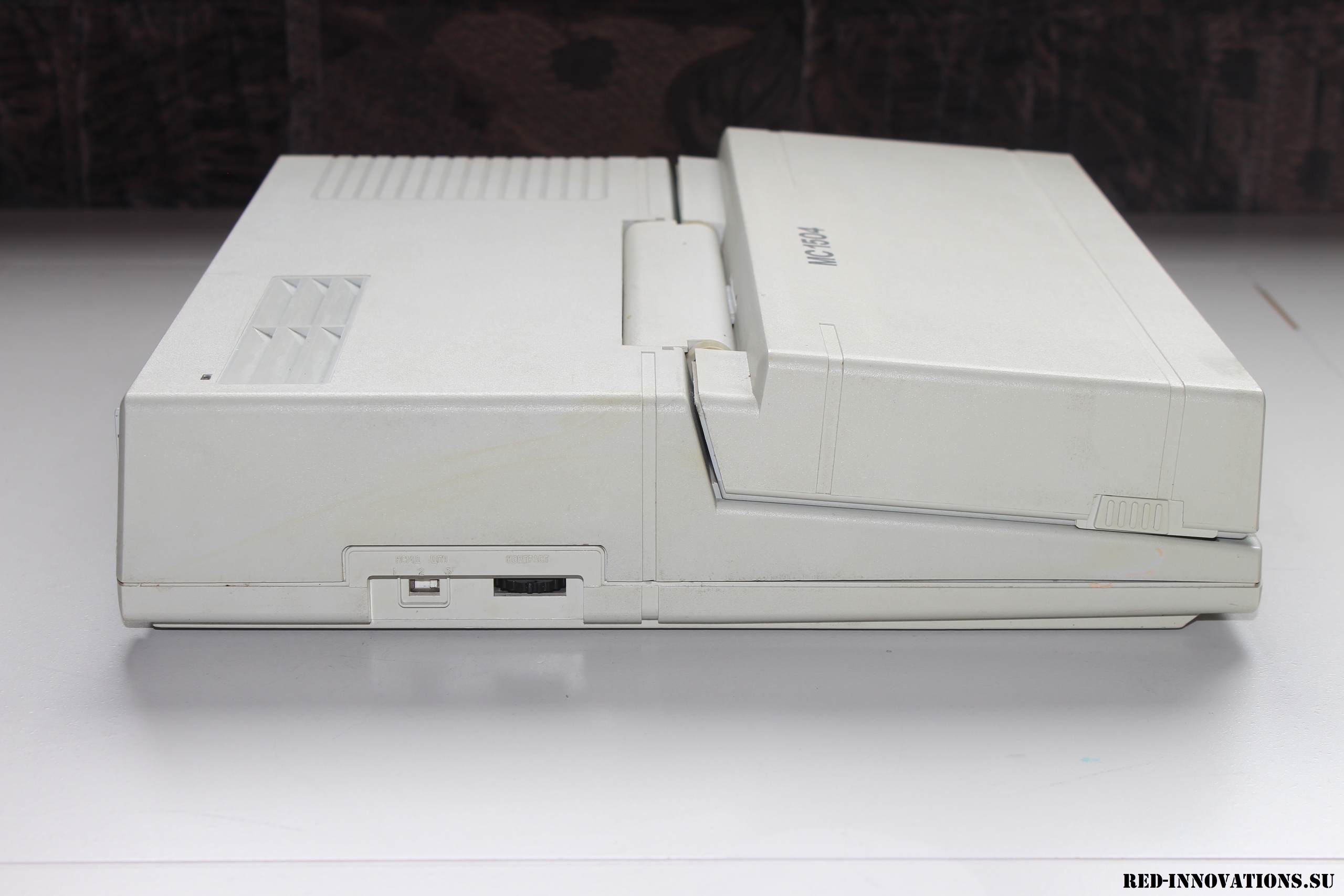

Вид справа

Вид справа (вариат ноутбука с дисплеем Citizen)

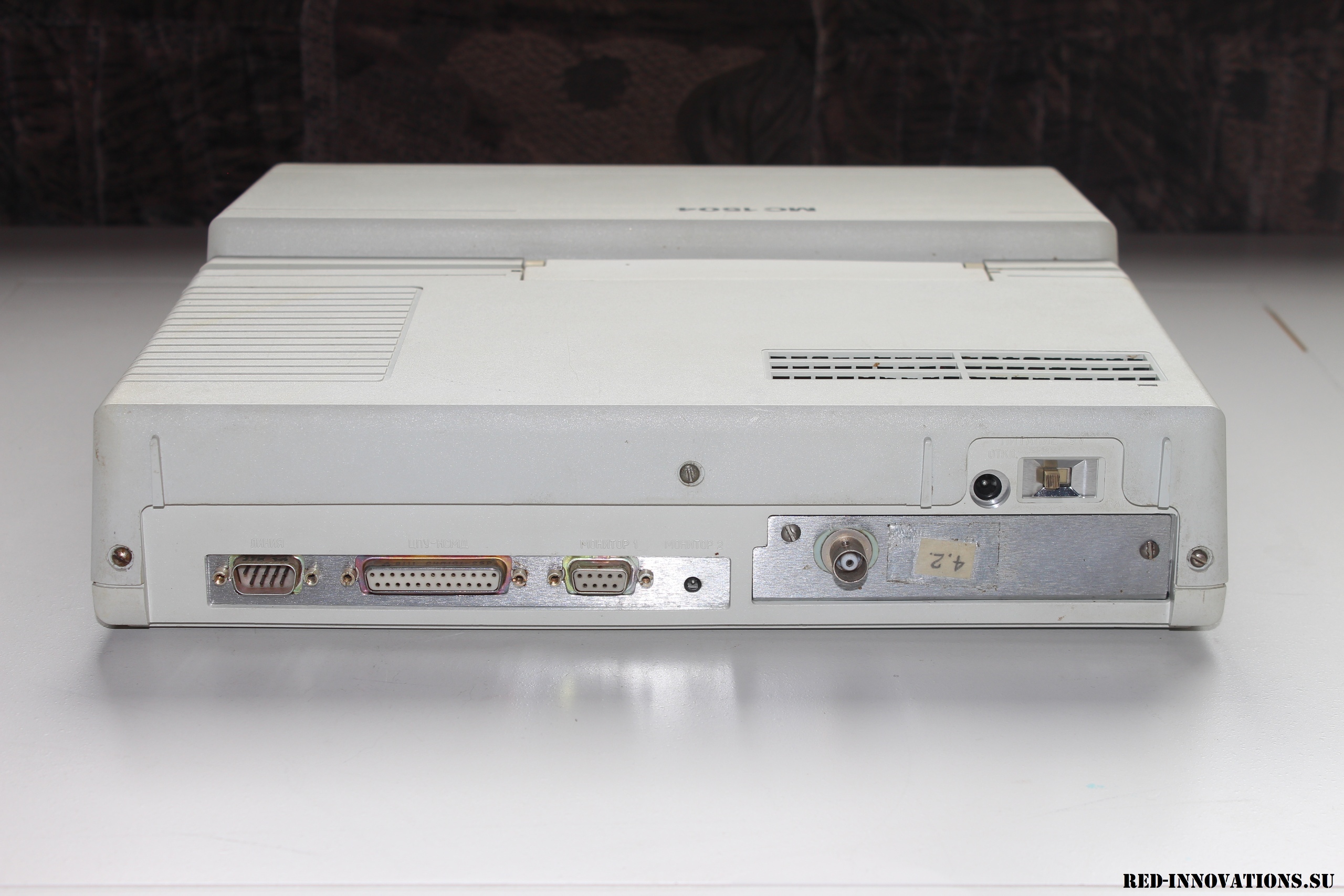

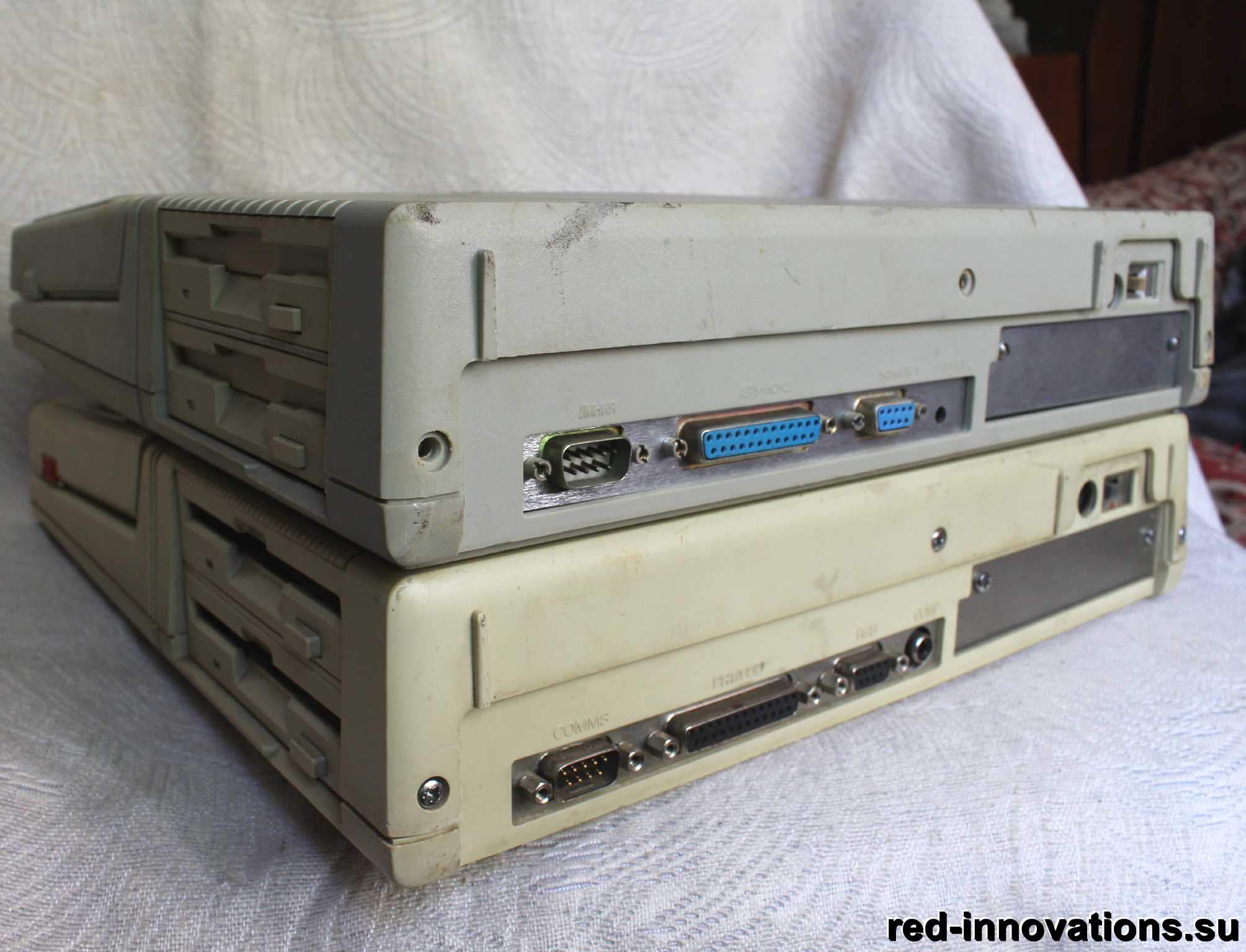

Вид сзади

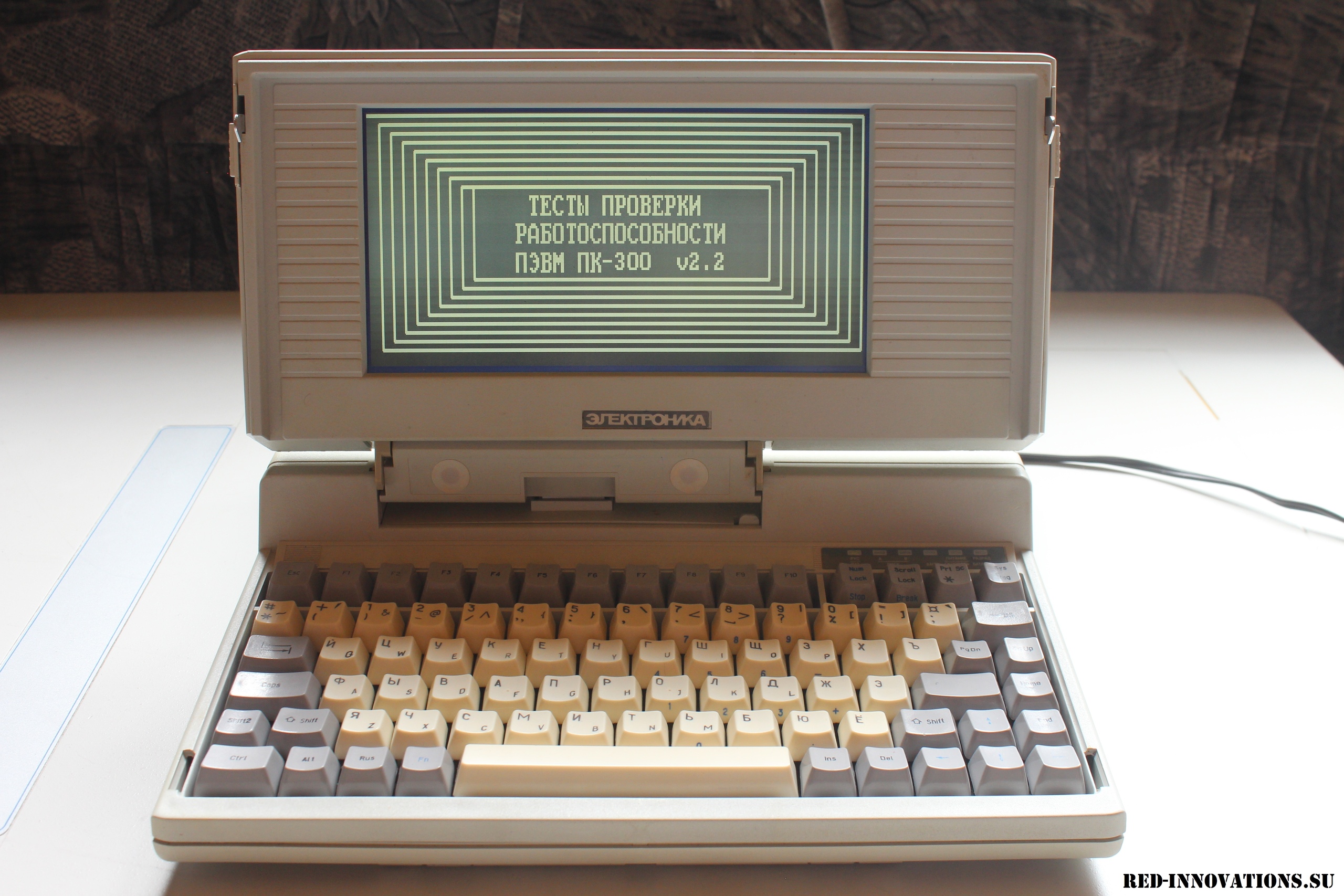

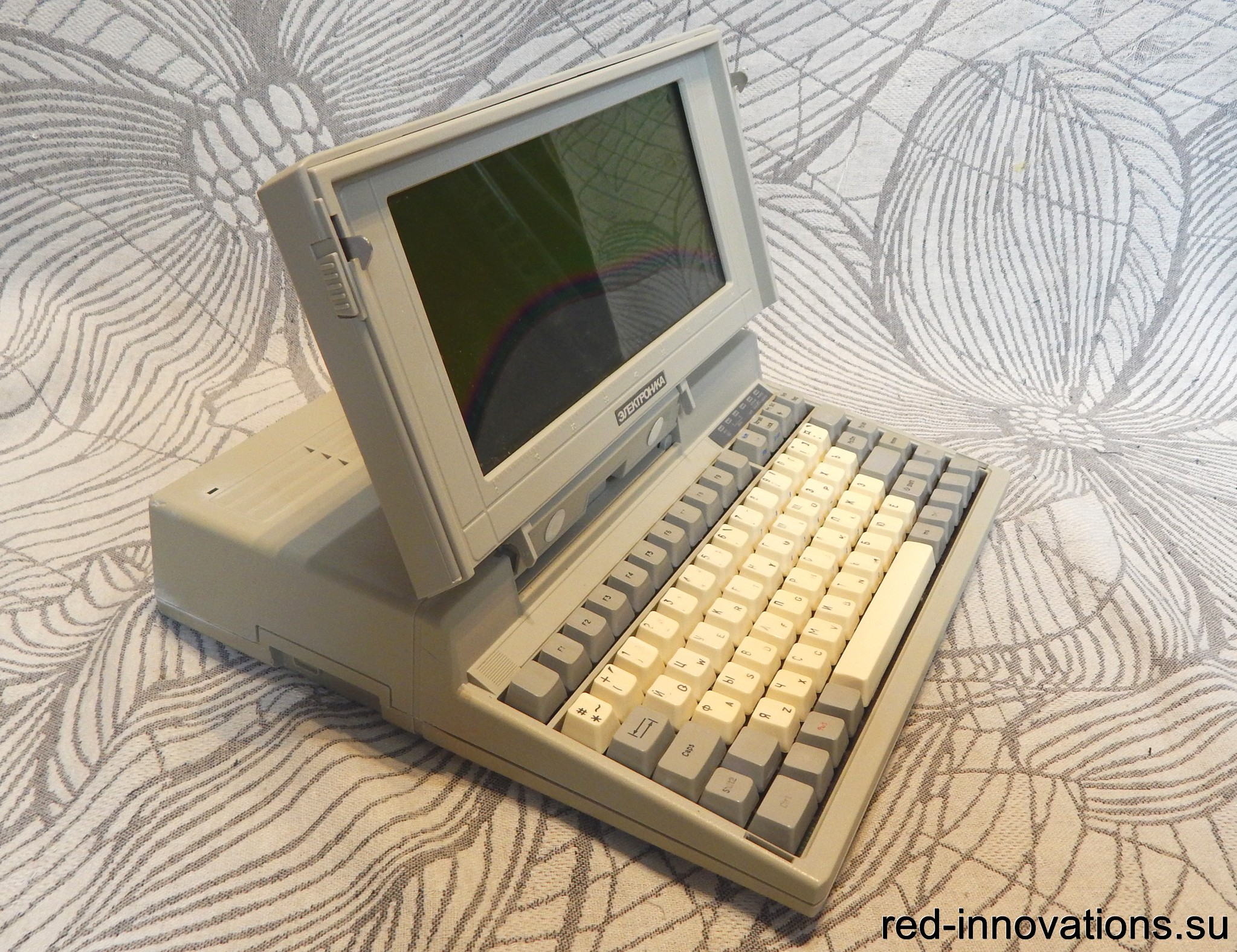

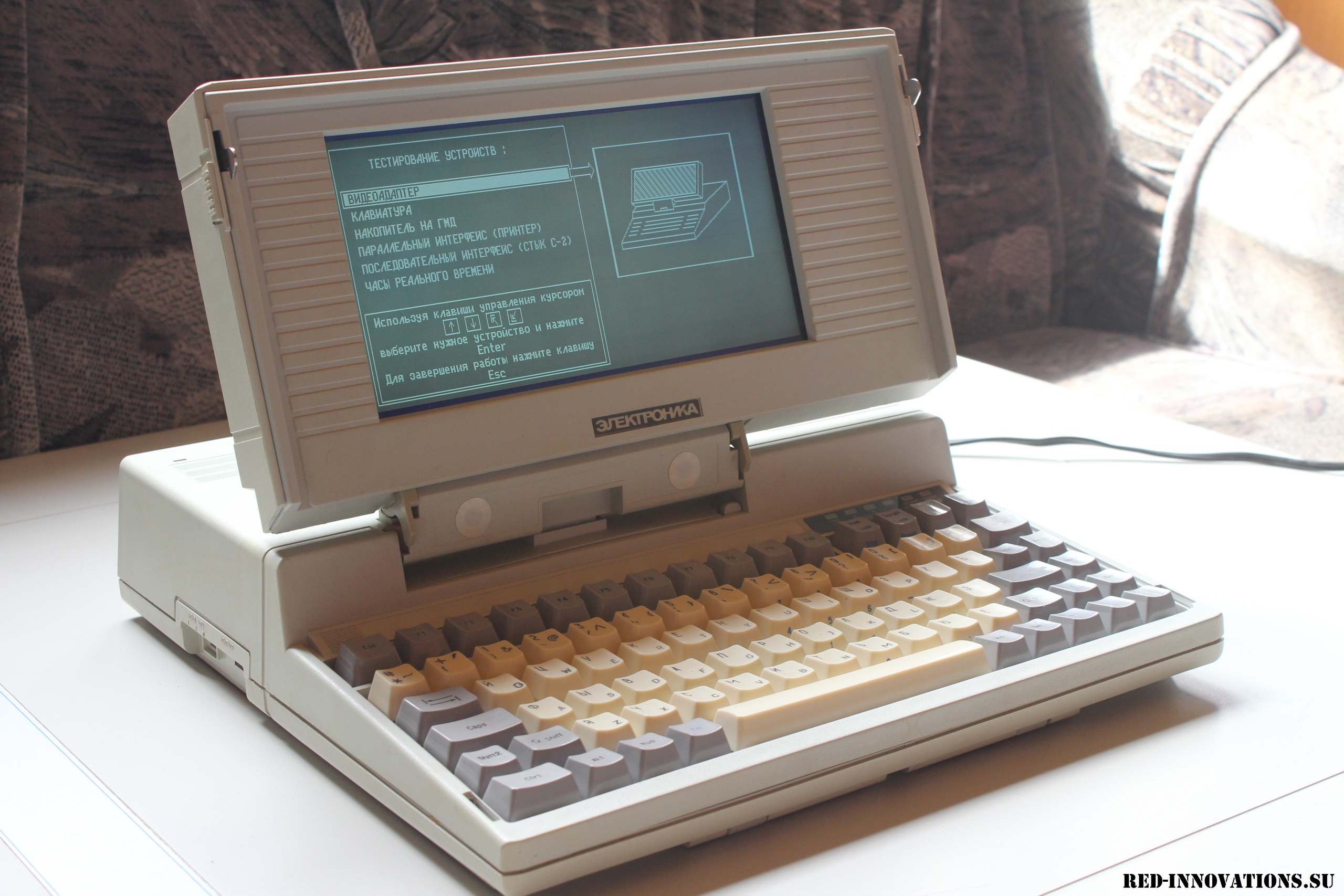

С открытой крышкой

С открытой крышкой (вариат ноутбука с дисплеем Citizen)

С открытой крышкой - вид слева

С открытой крышкой - вид слева

С открытой крышкой - вид слева (вариат ноутбука с дисплеем Citizen)

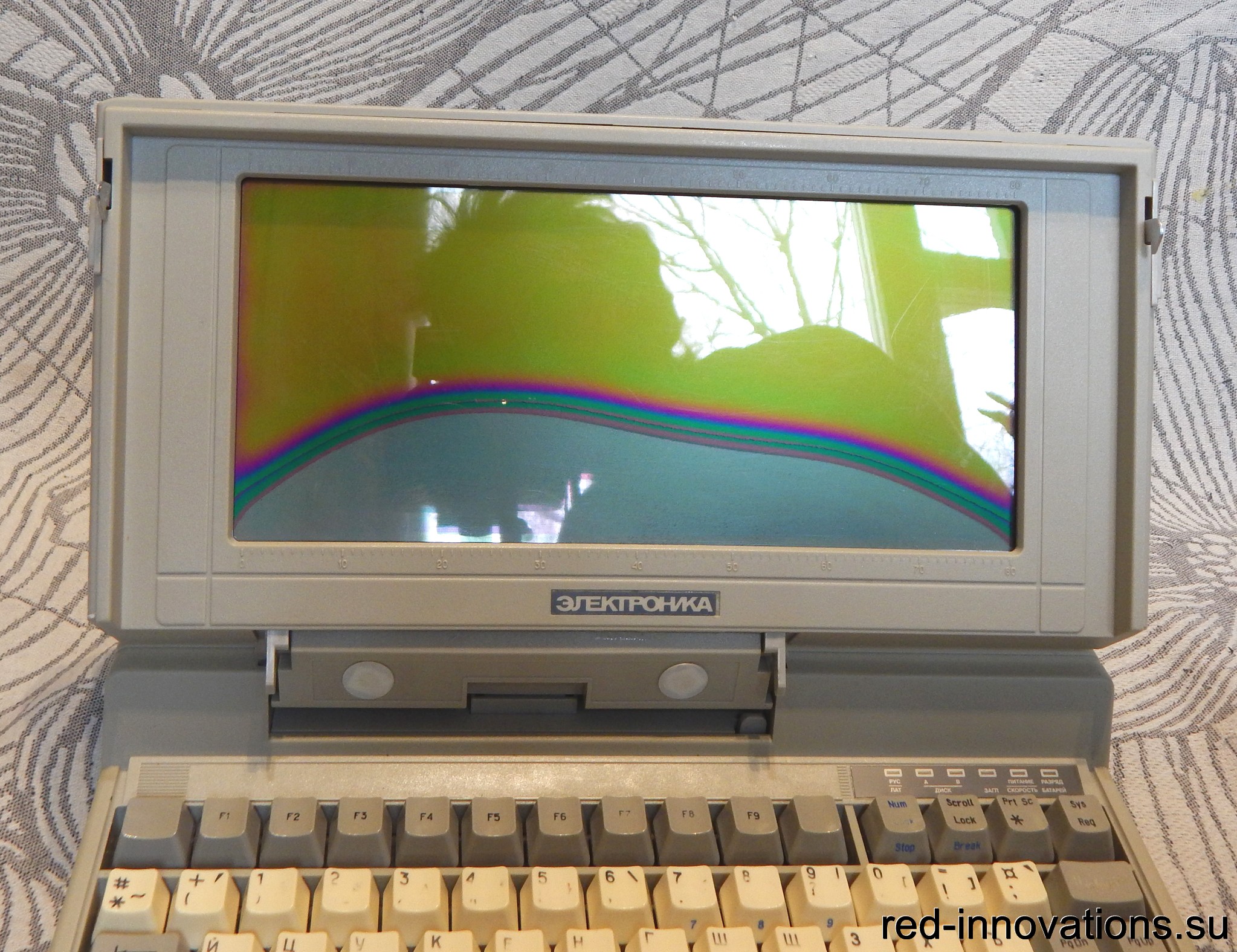

Дисплей

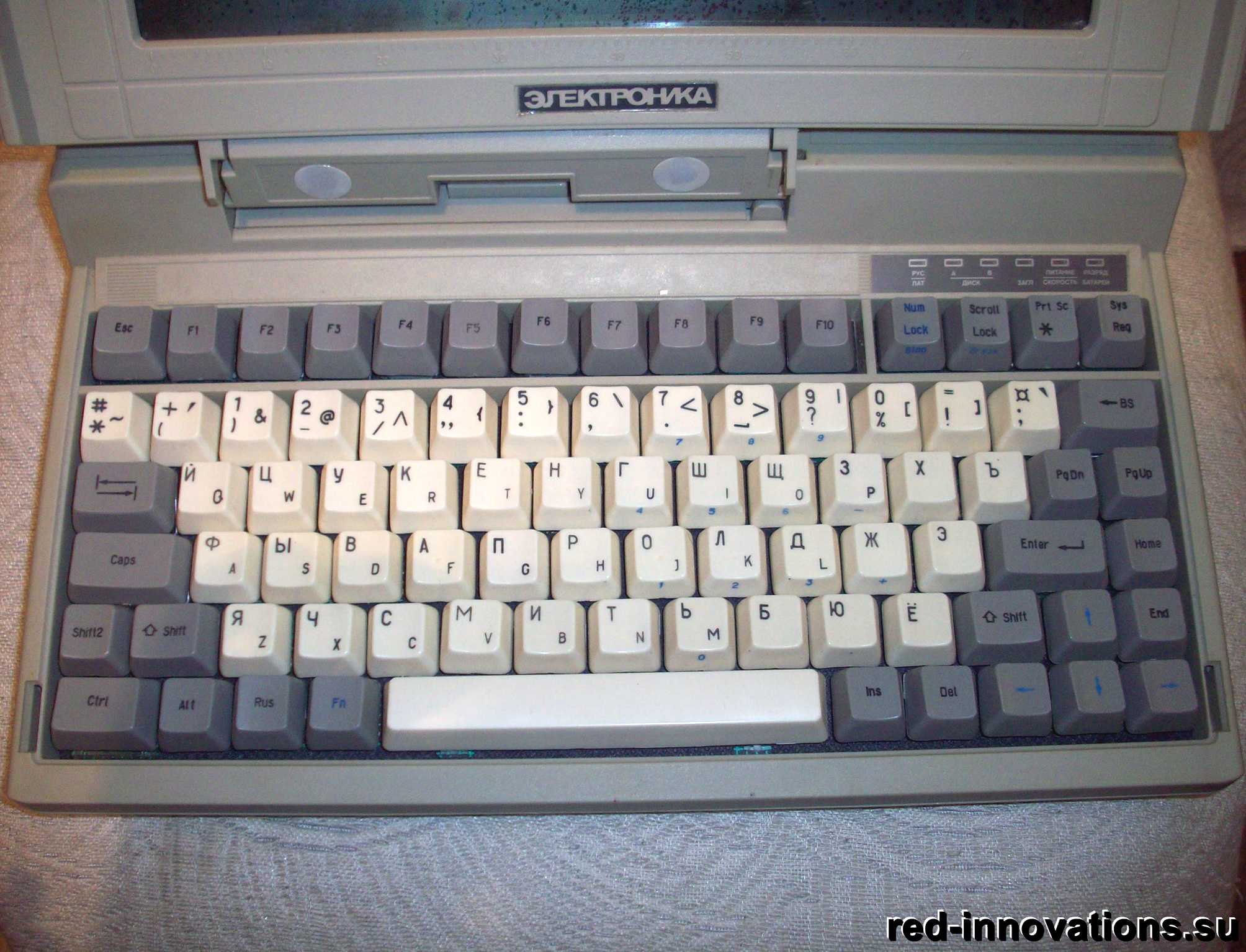

Клавиатура

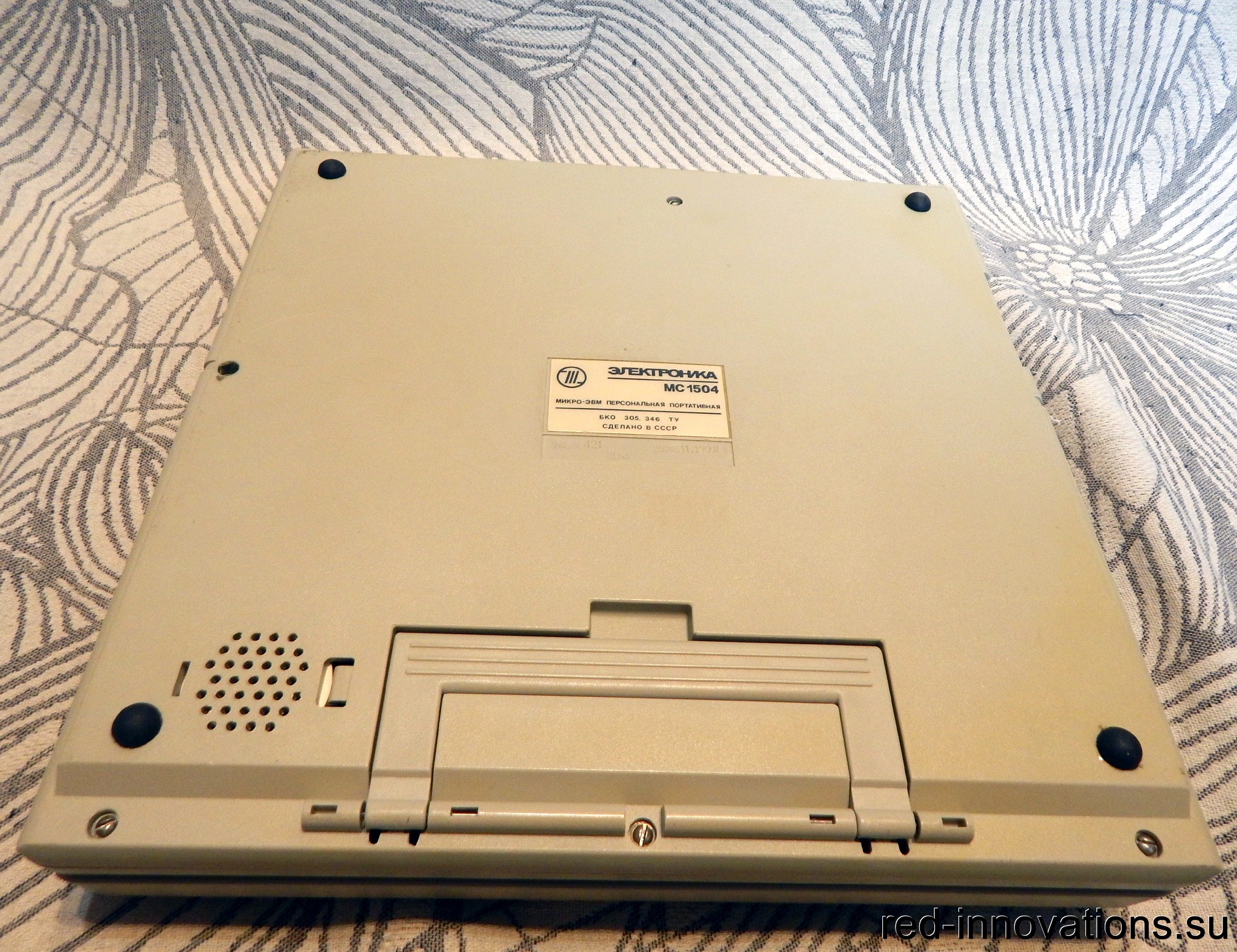

Вид снизу

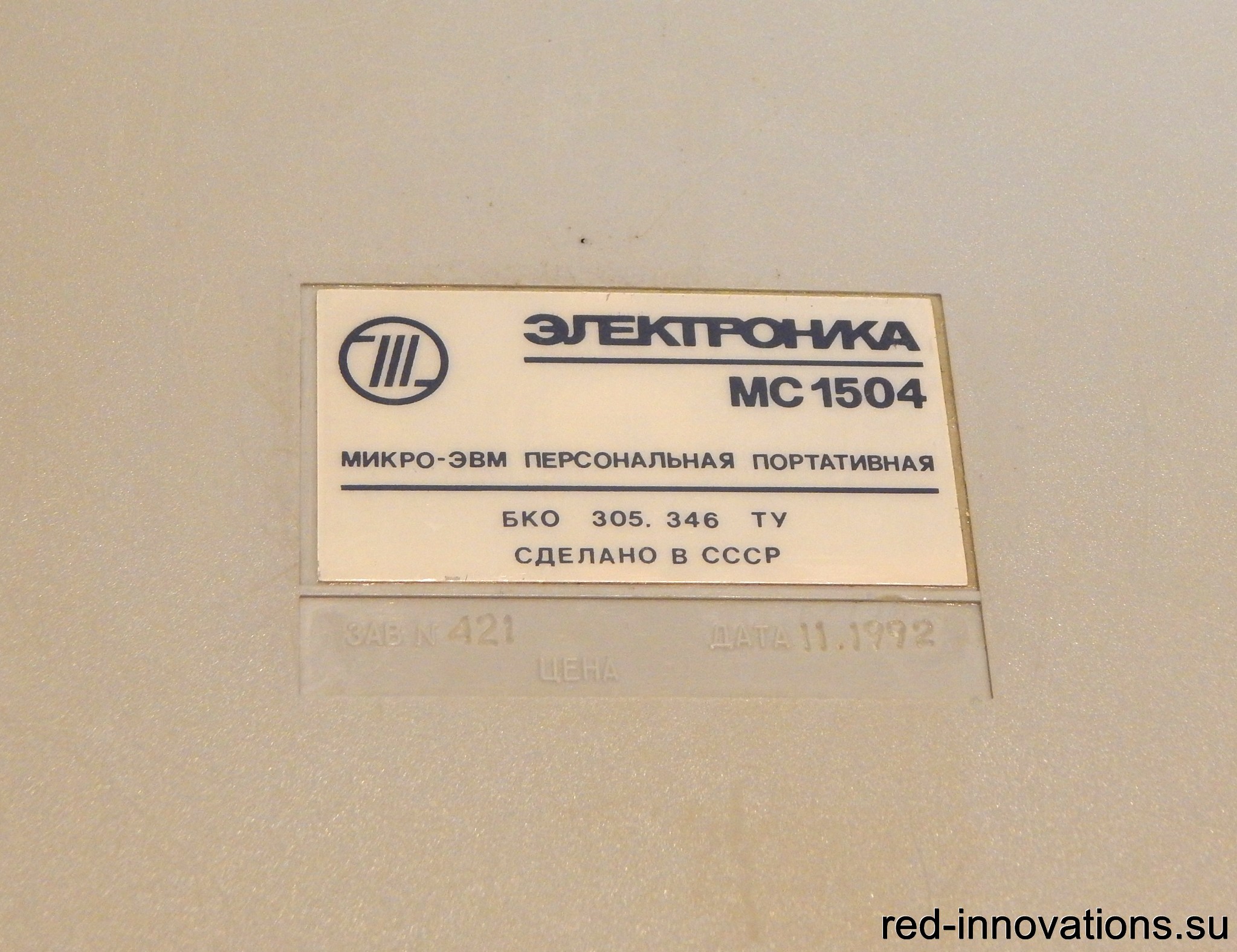

Заводская табличка

С поднятой ручкой

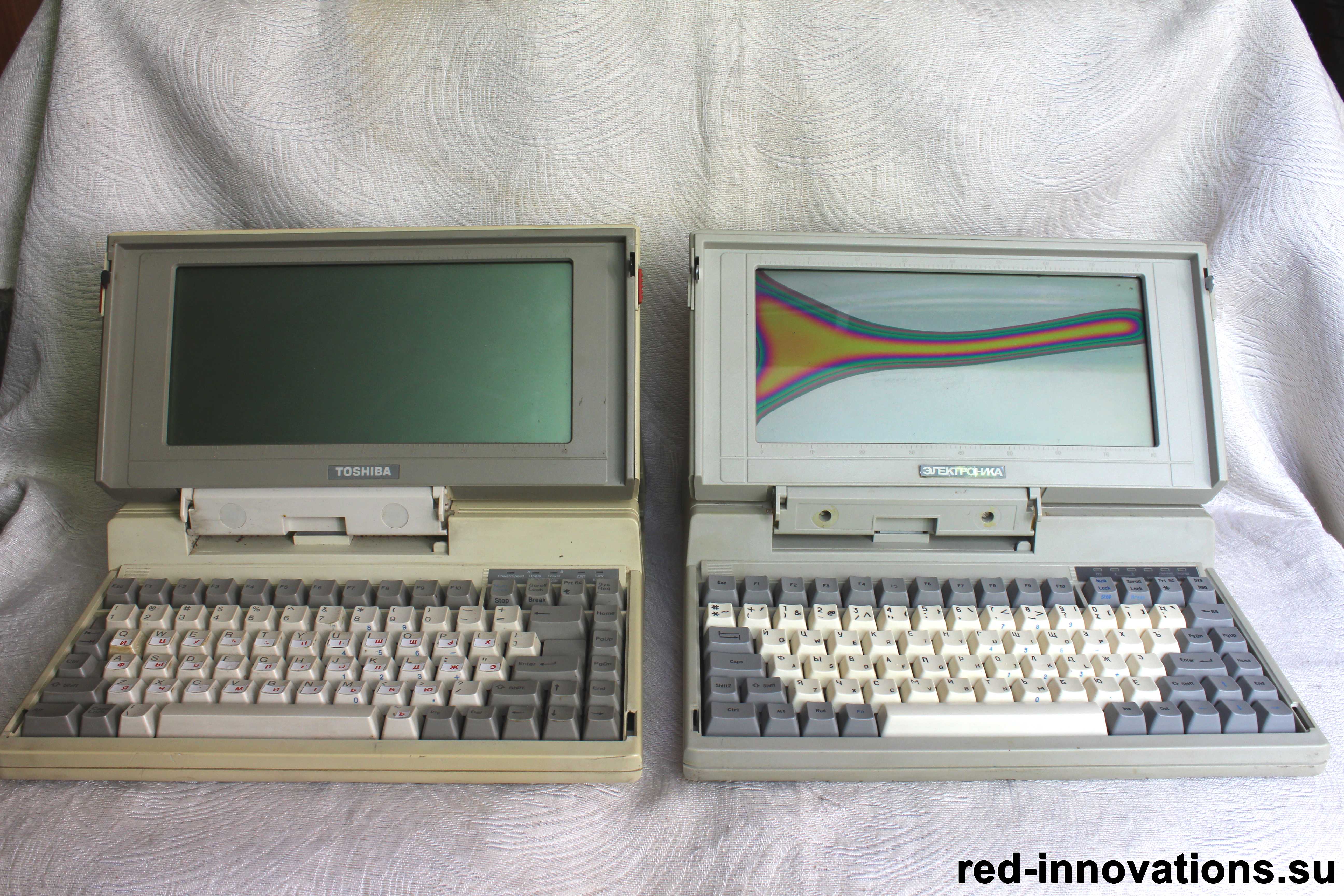

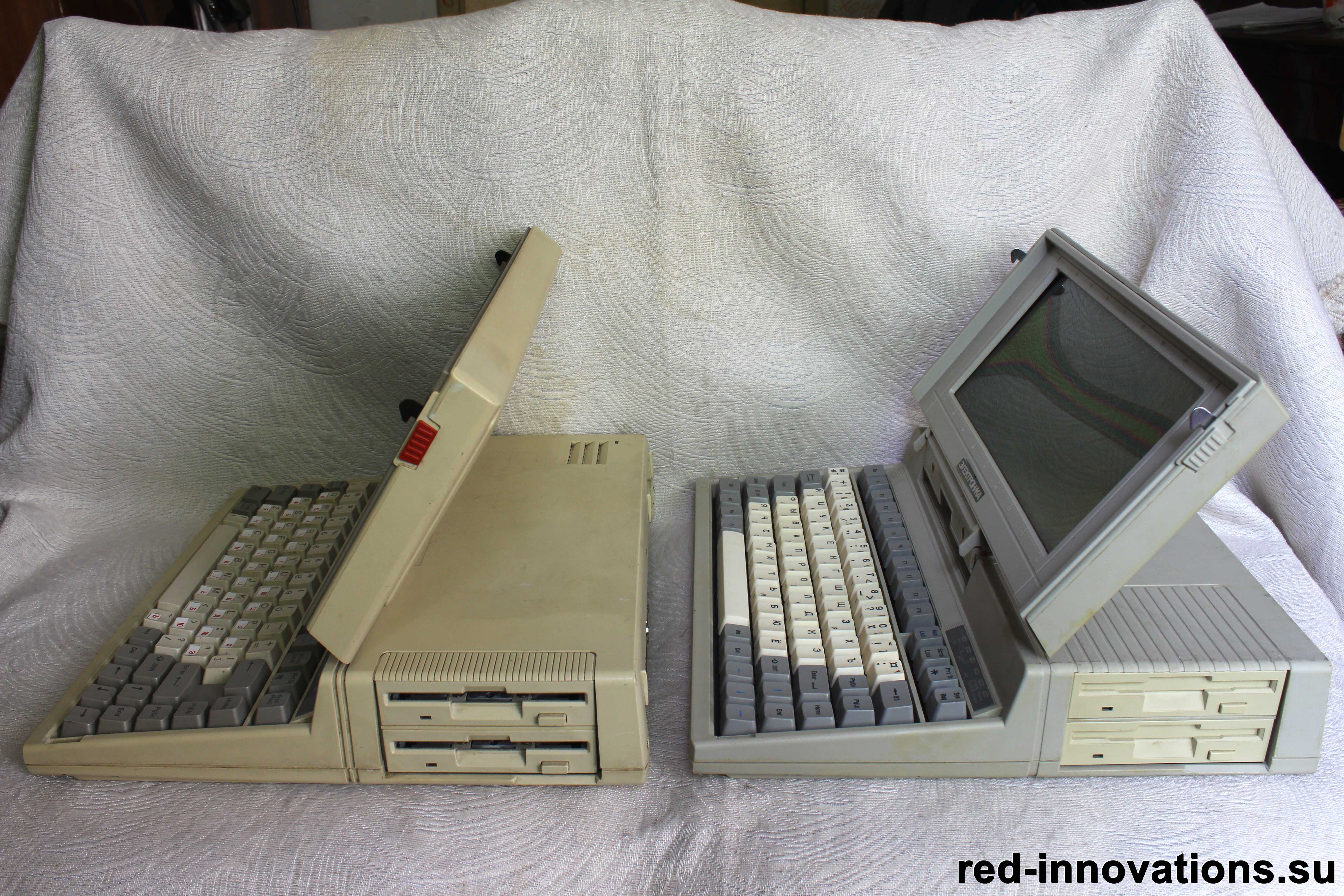

Слева для сравнения Toshiba T1100

Слева для сравнения Toshiba T1100

Снизу для сравнения Toshiba T1100

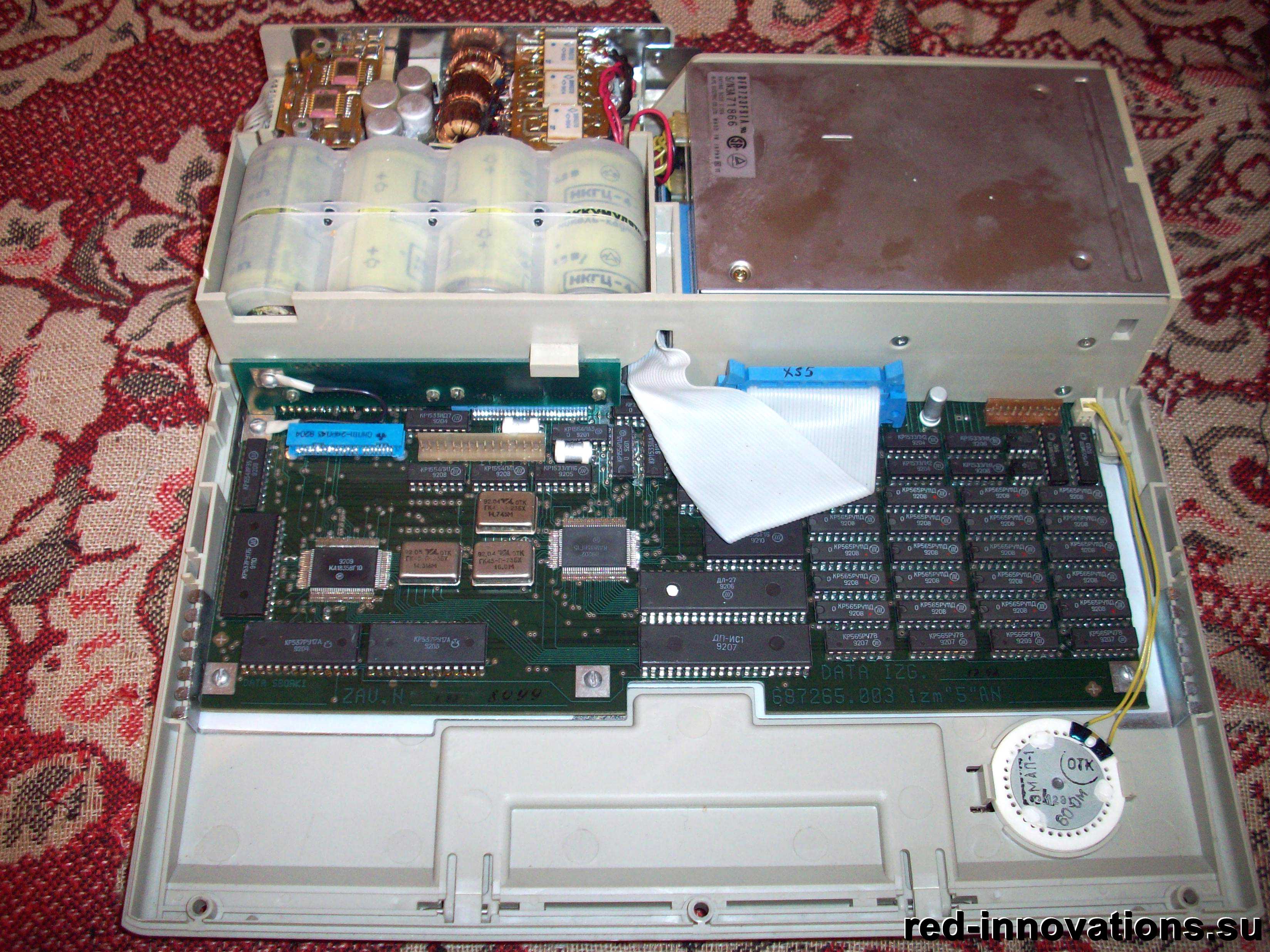

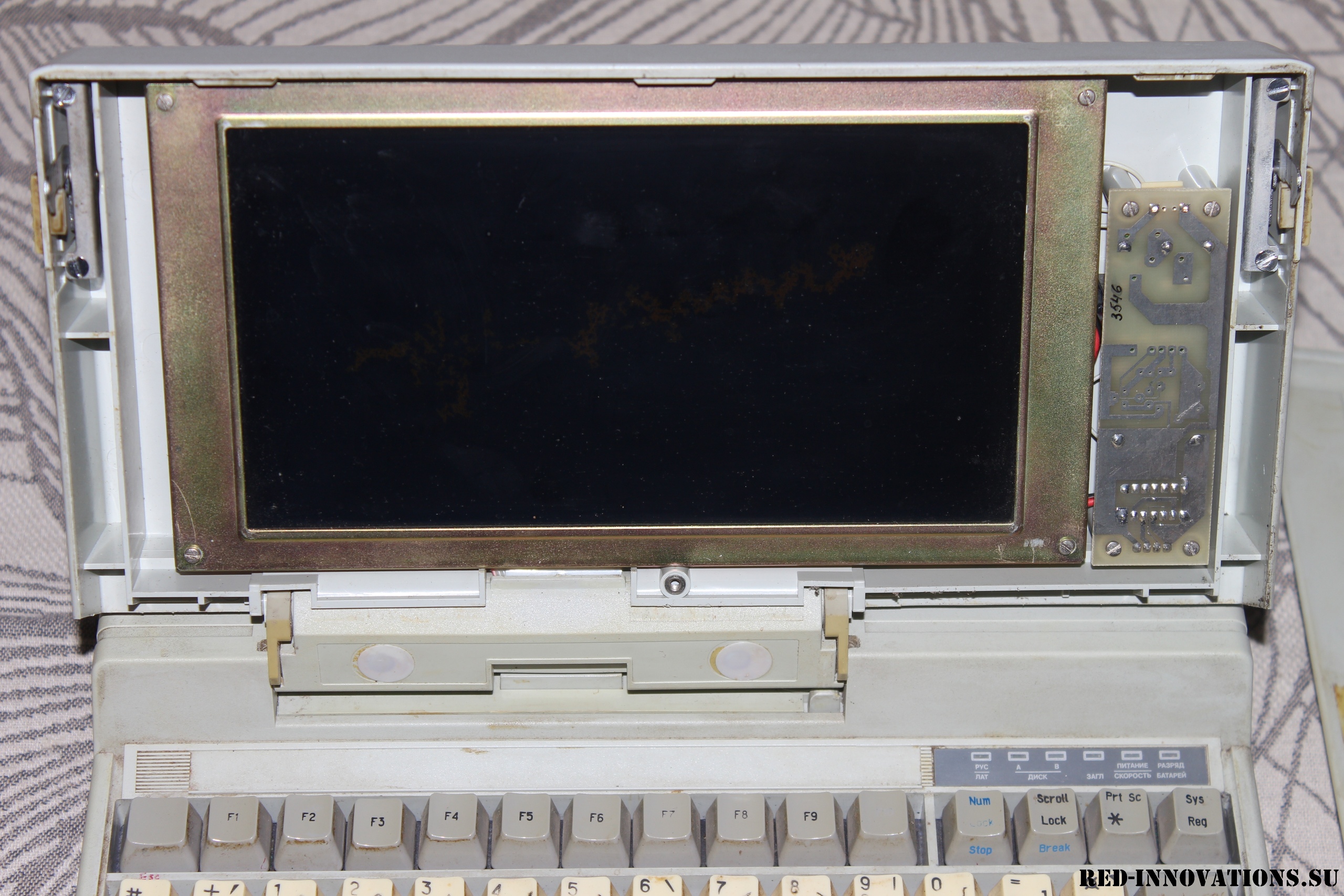

Со снятой верхней панелью

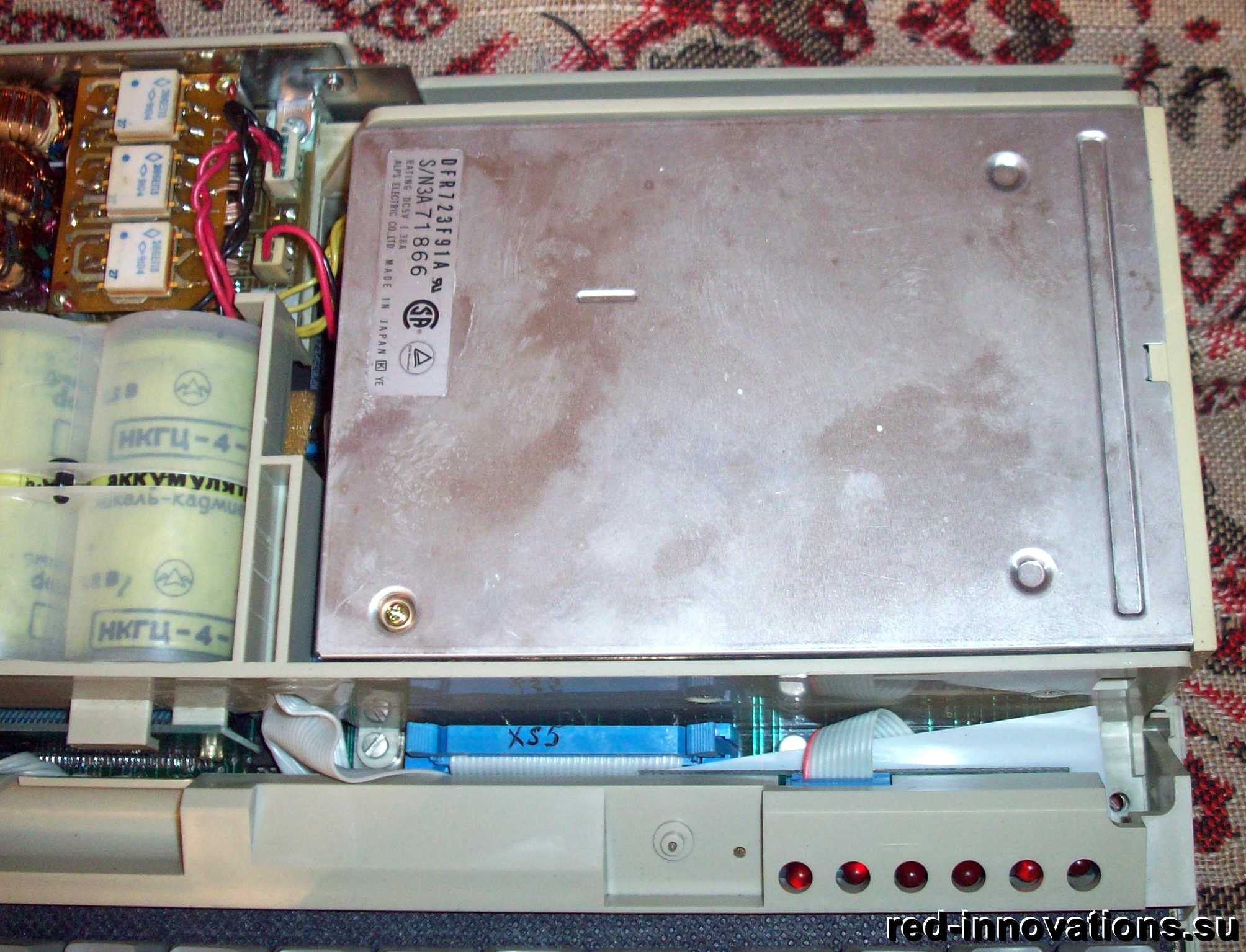

Дисковод - вид сверху

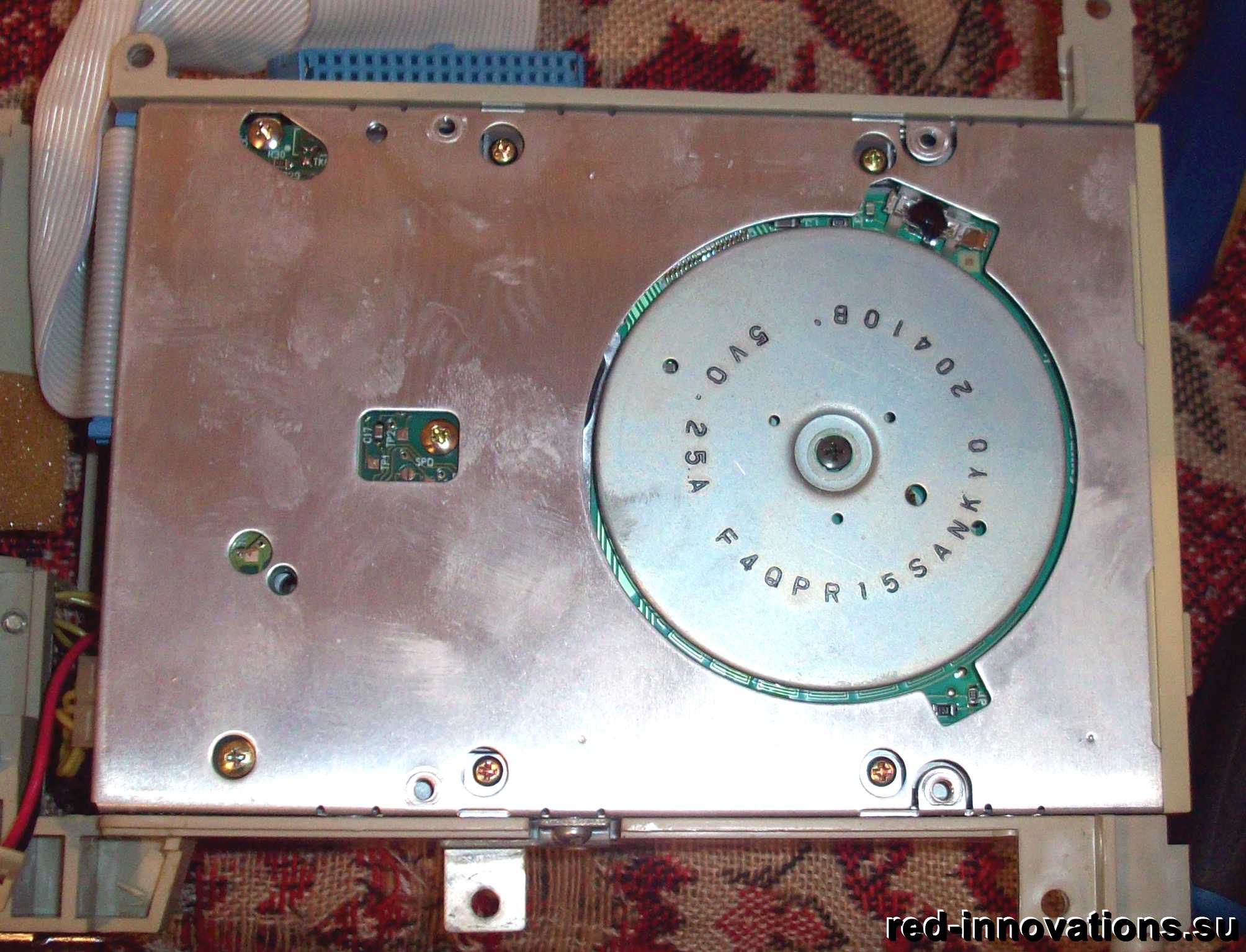

Дисковод - вид снизу

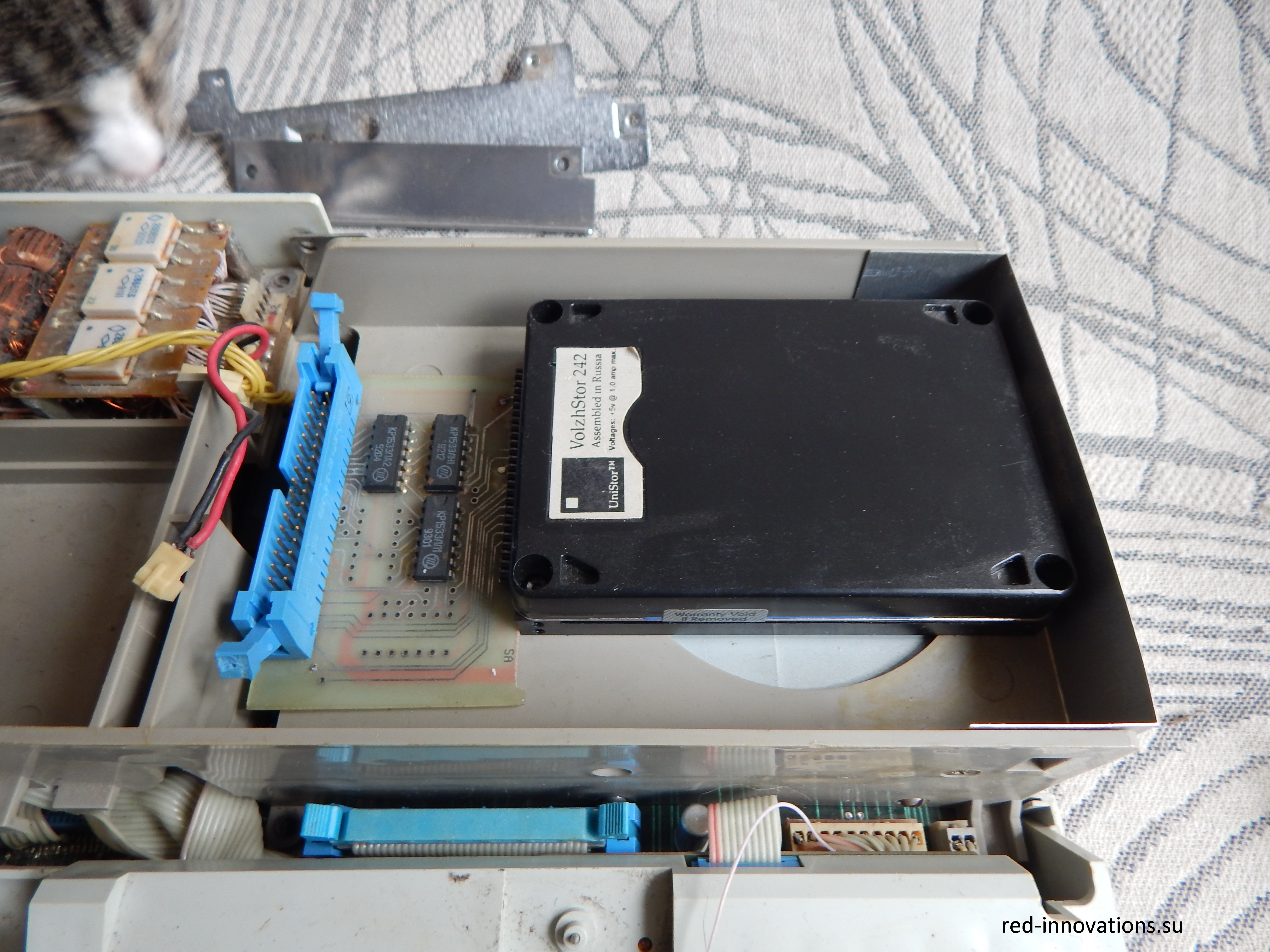

Жёсткий диск с платой сопряжения

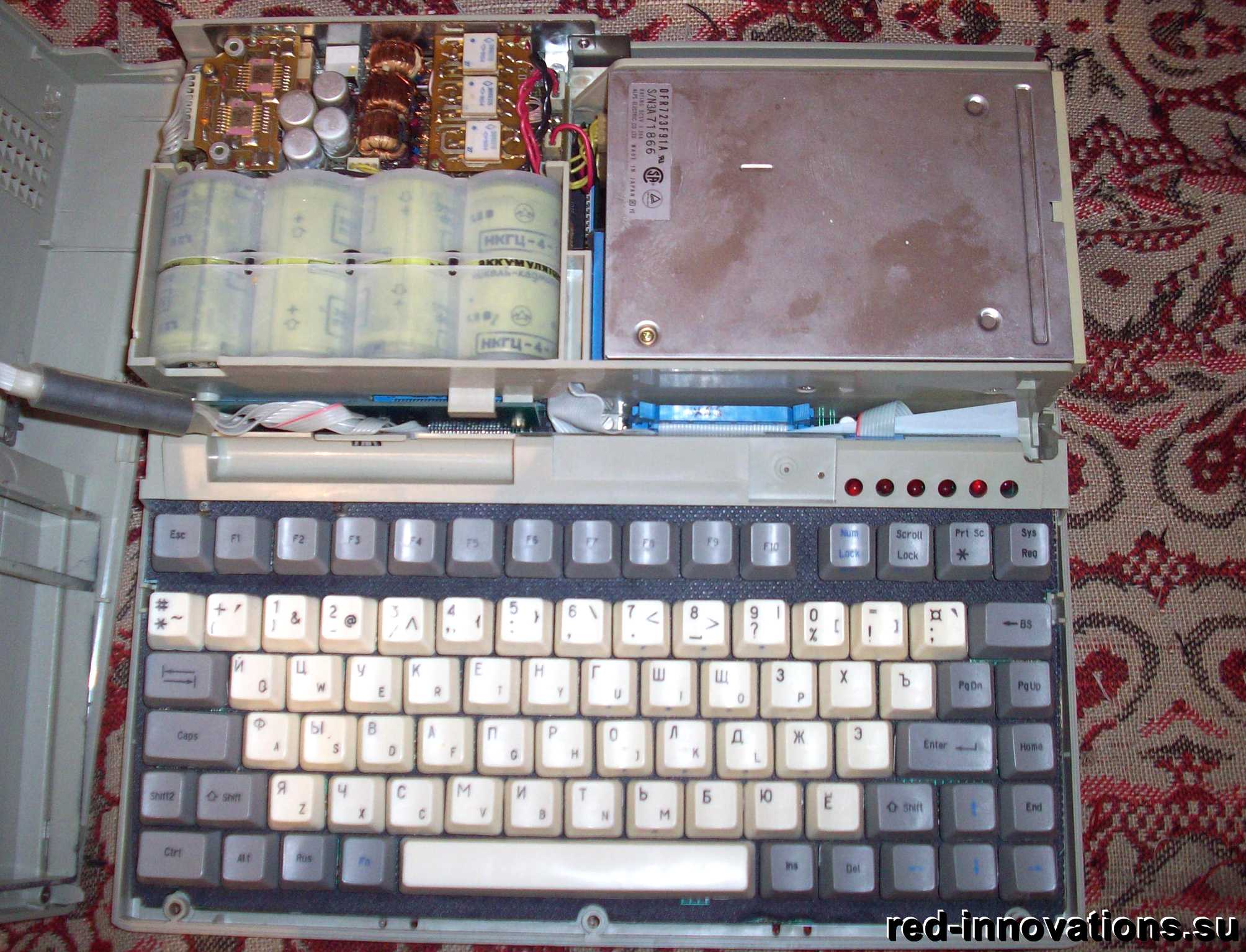

Со снятой клавиатурой

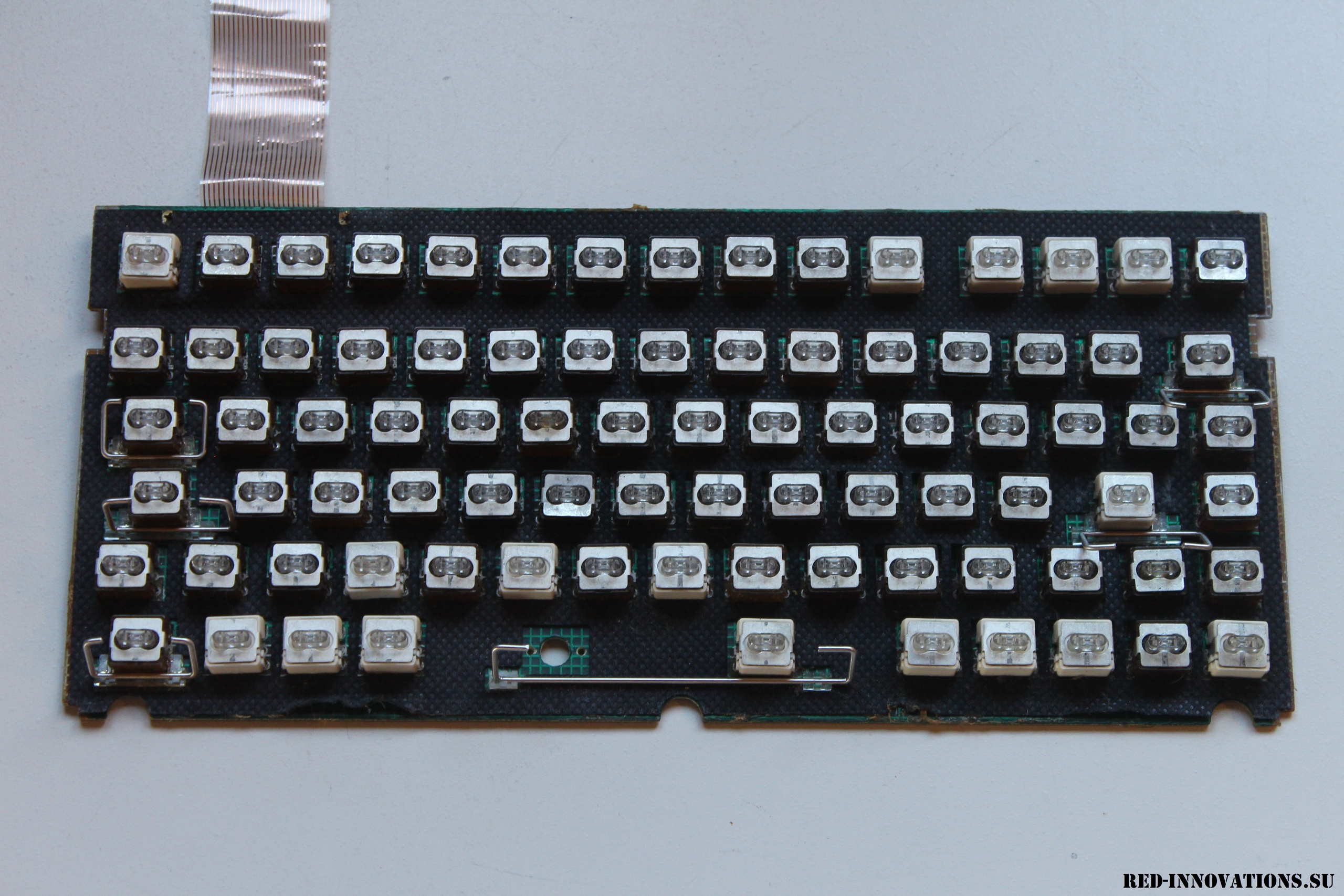

Клавиатура с демонтированными клавишами

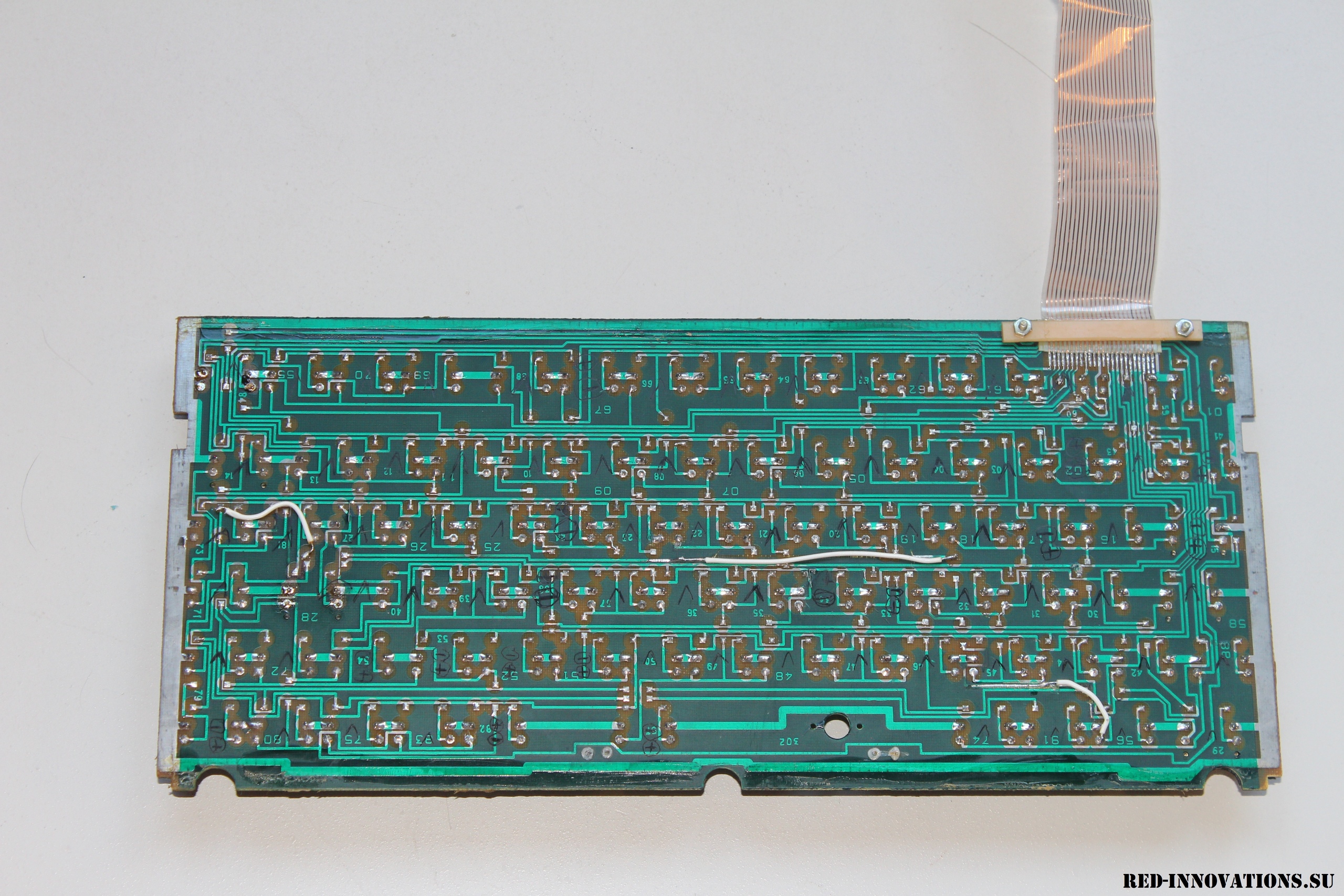

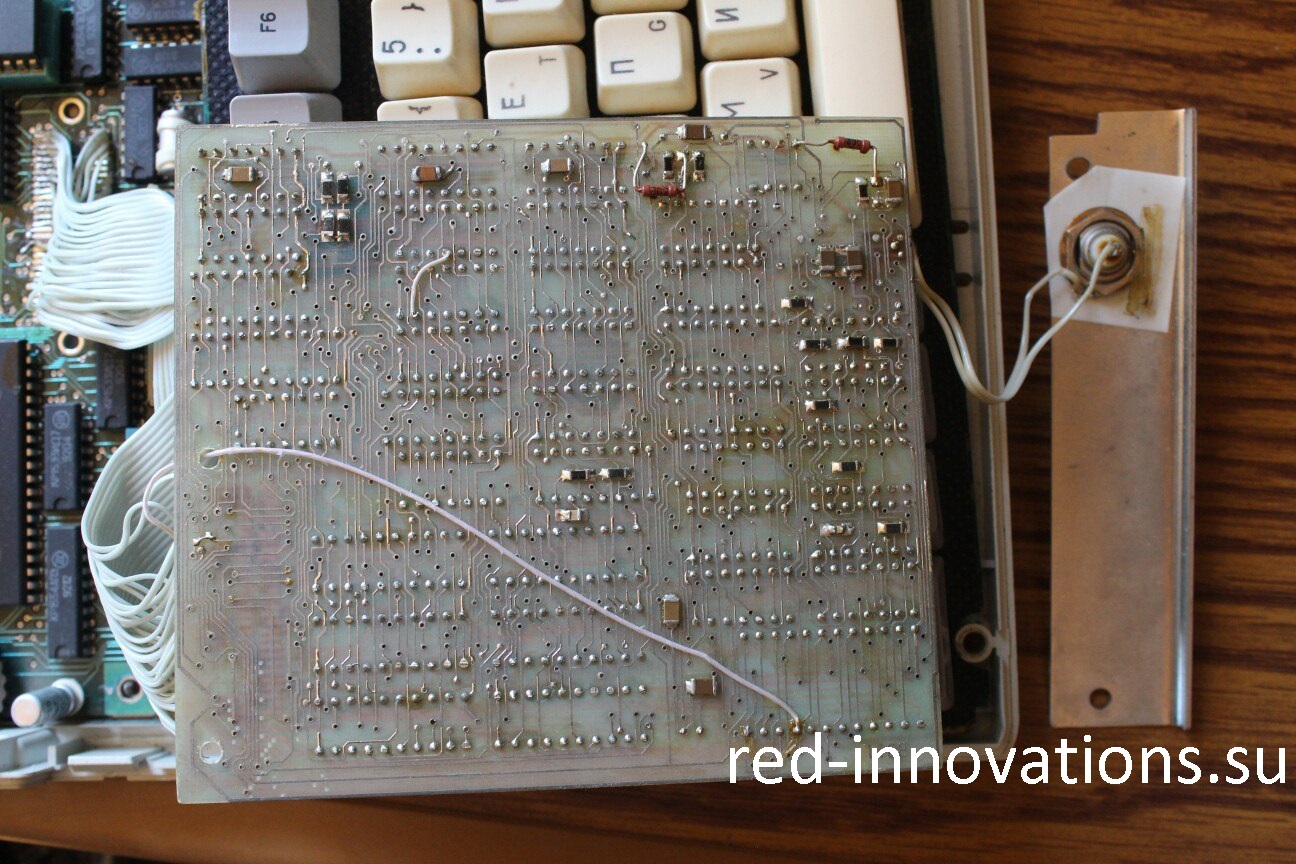

Плата клавиатуры со стороны проводников

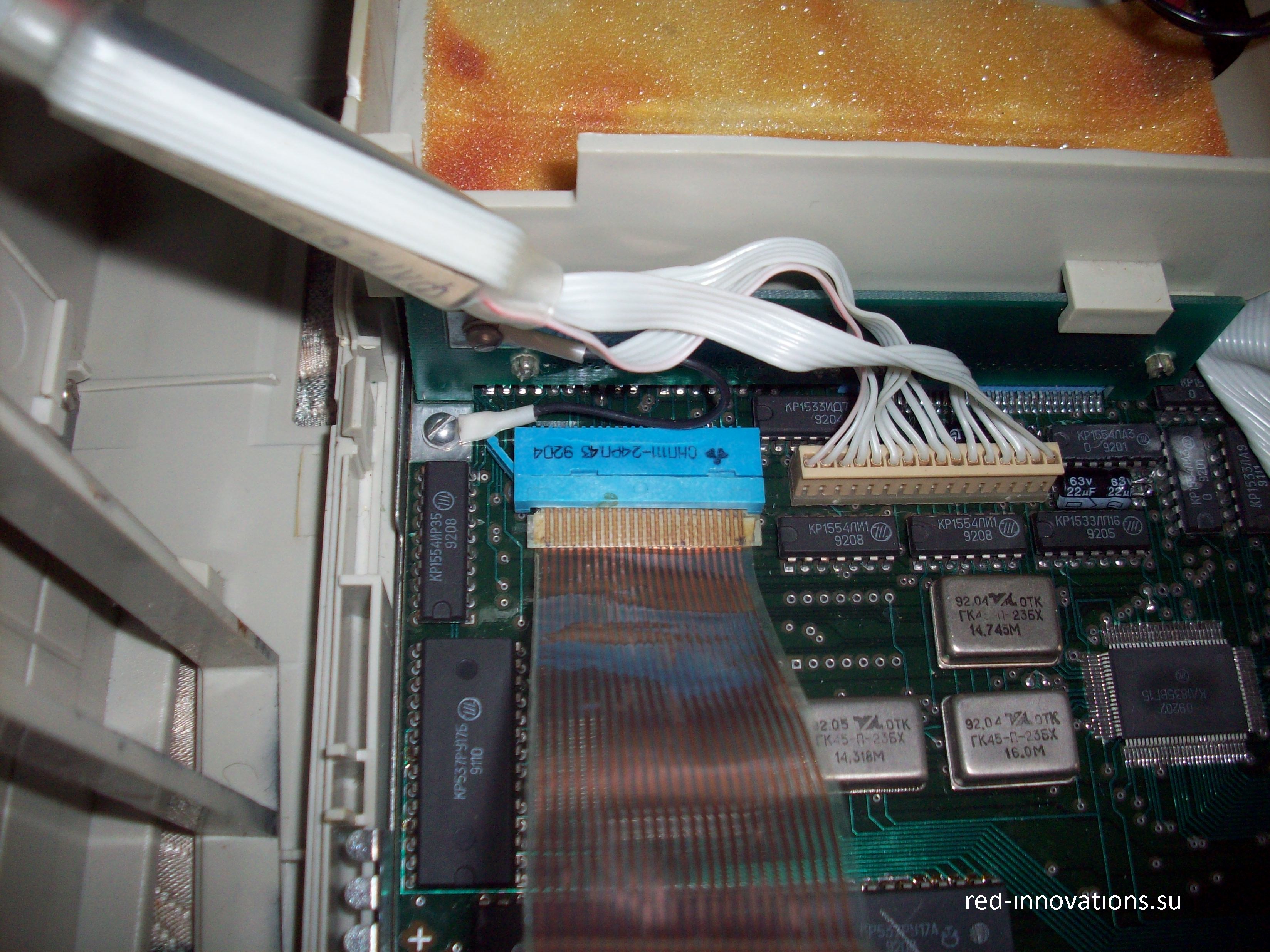

Шлейфы дисплея и клавиатуры

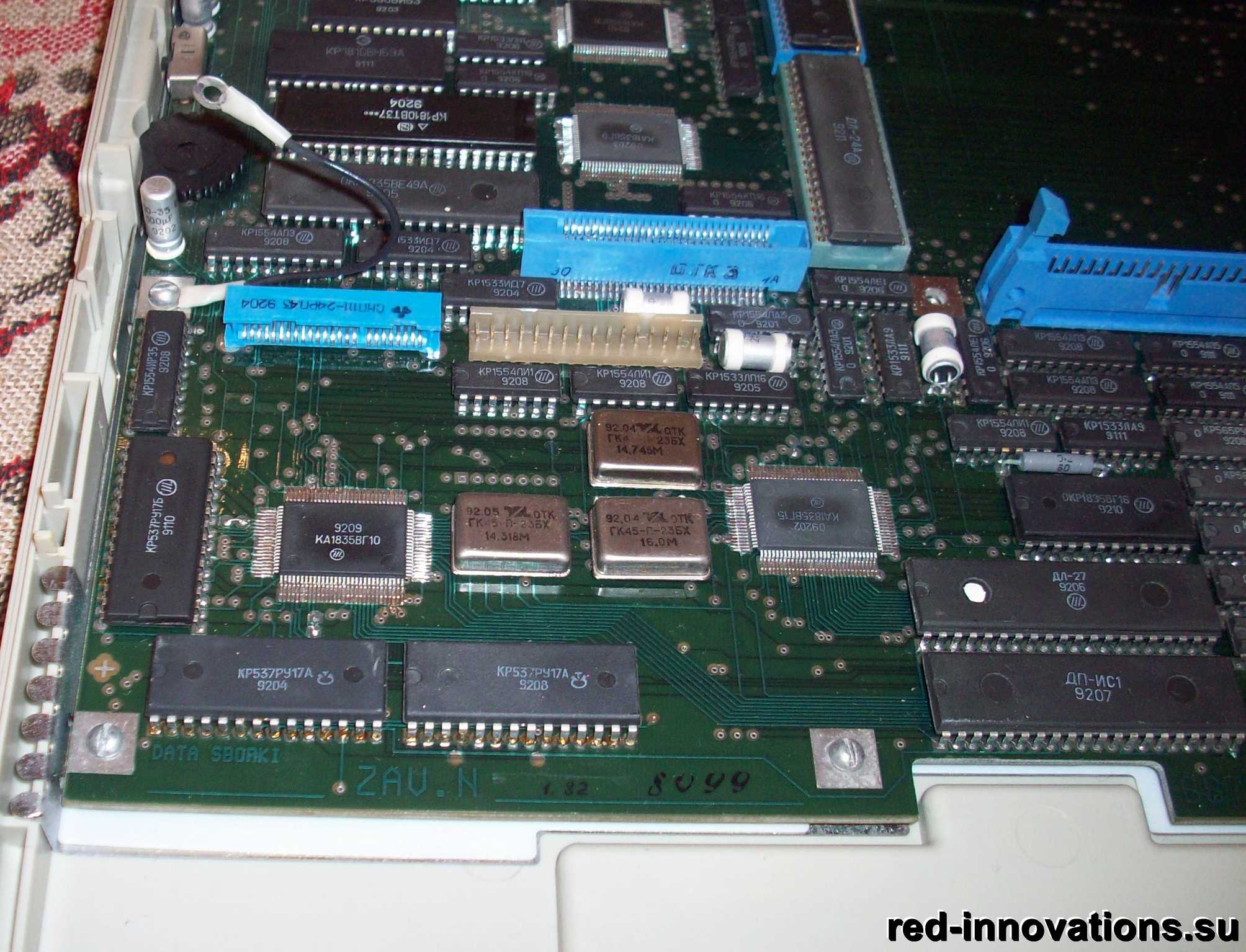

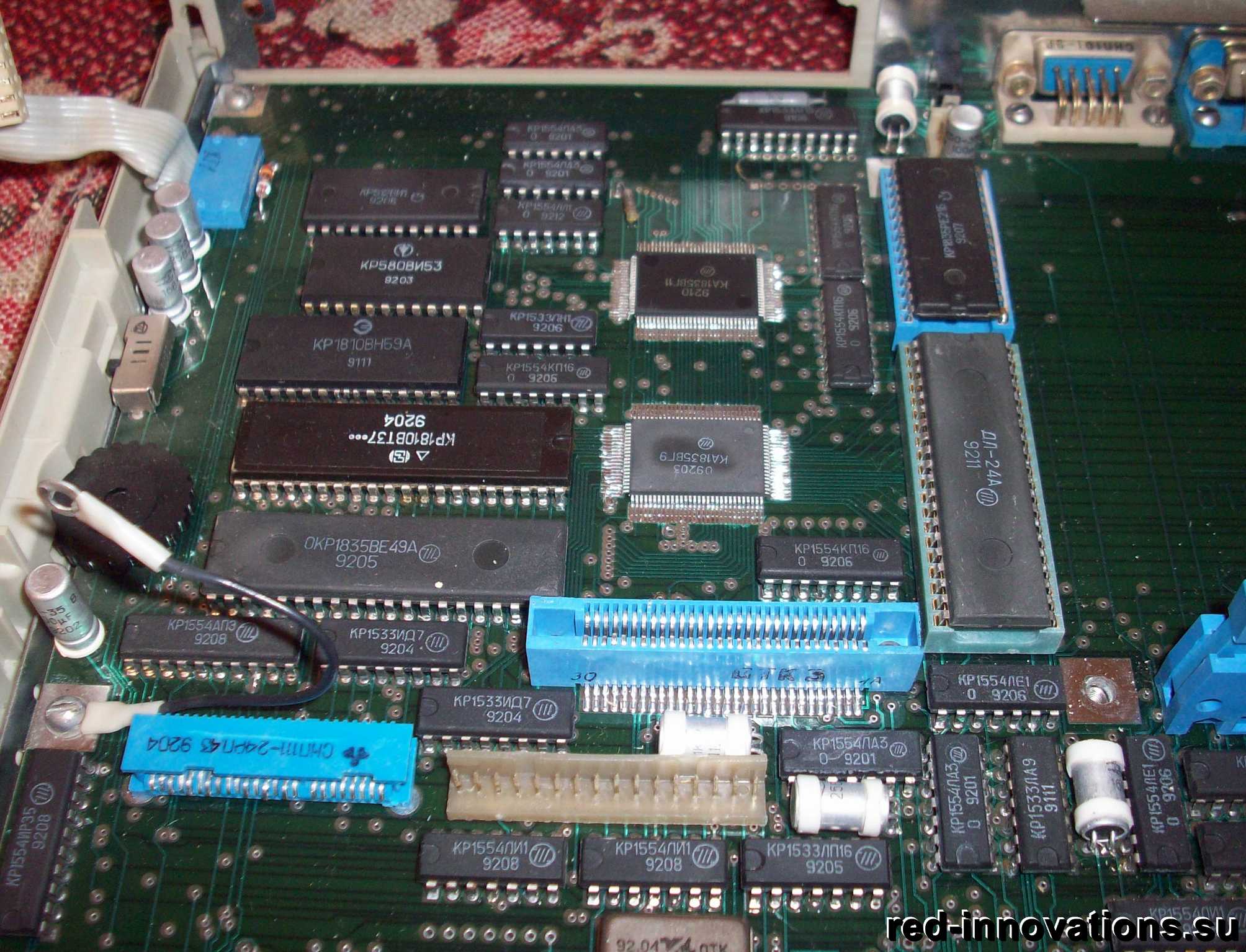

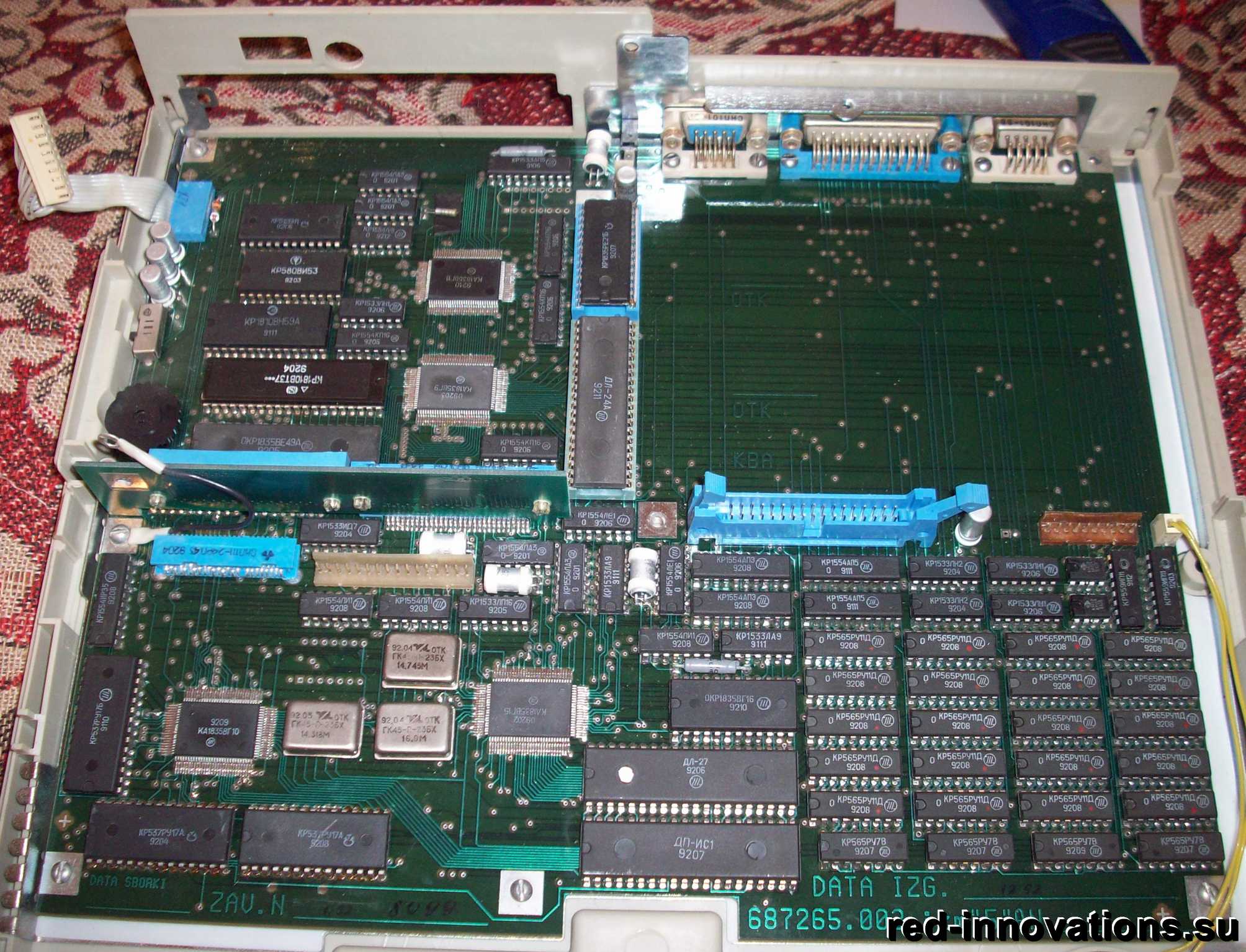

Плата микроЭВМ

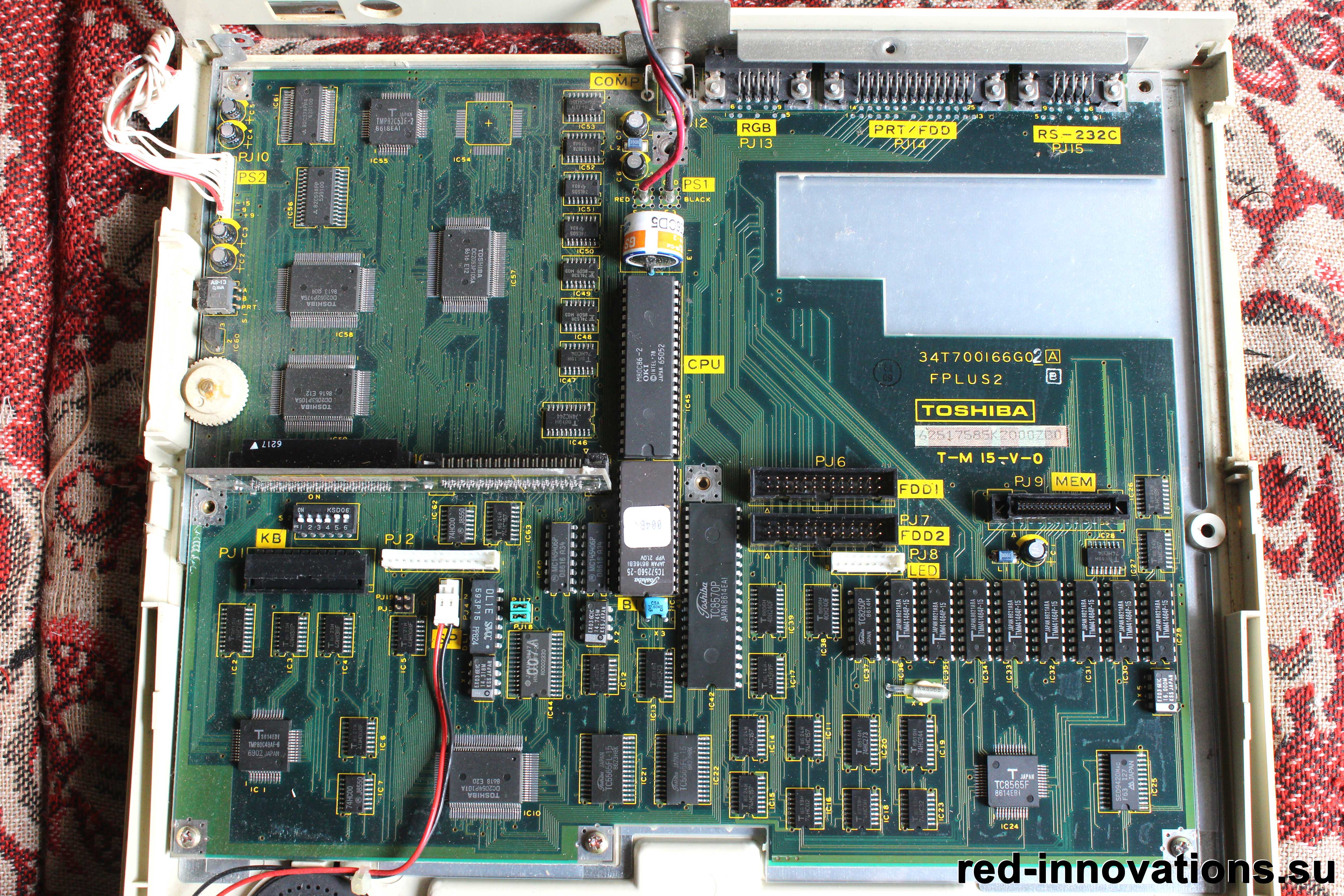

Для сравнения - плата микроЭВМ Toshiba T1100

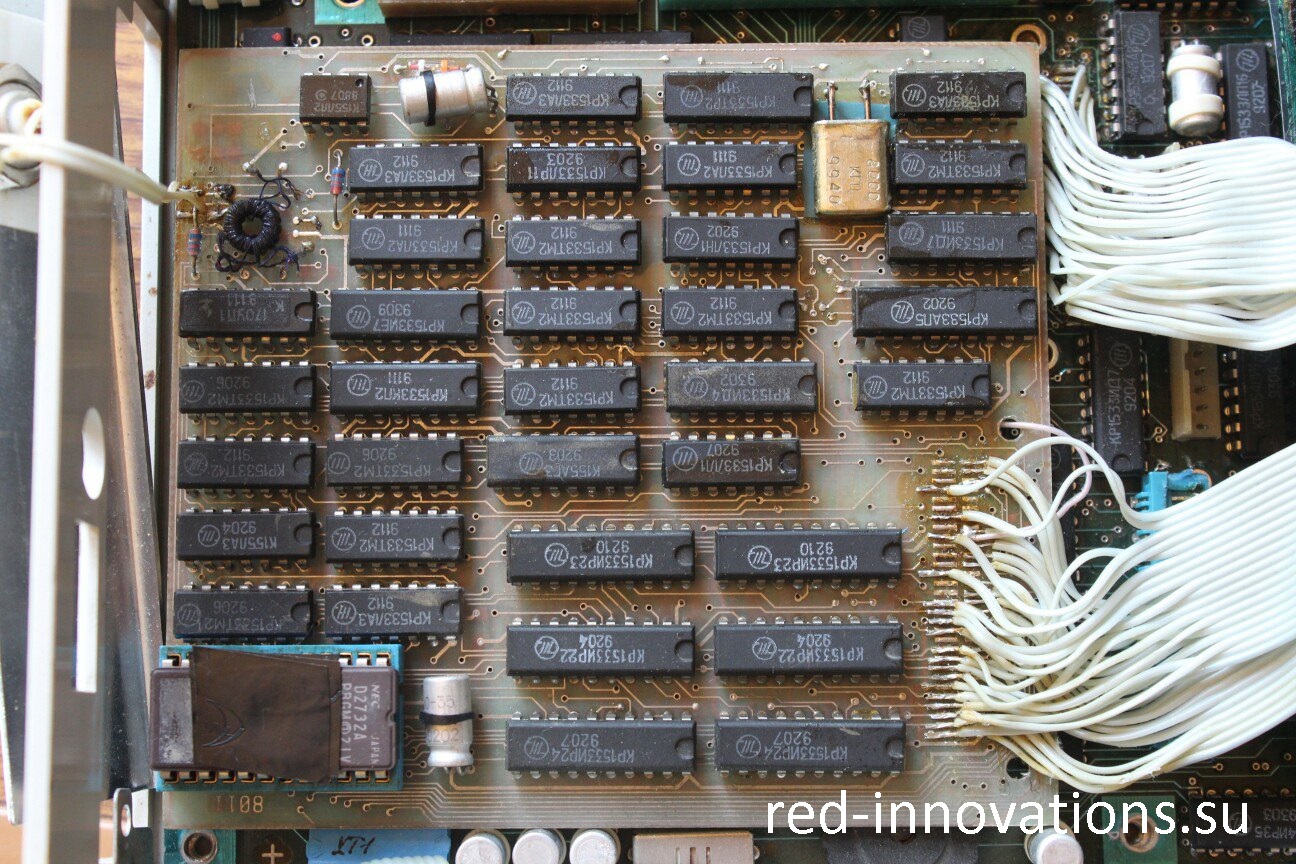

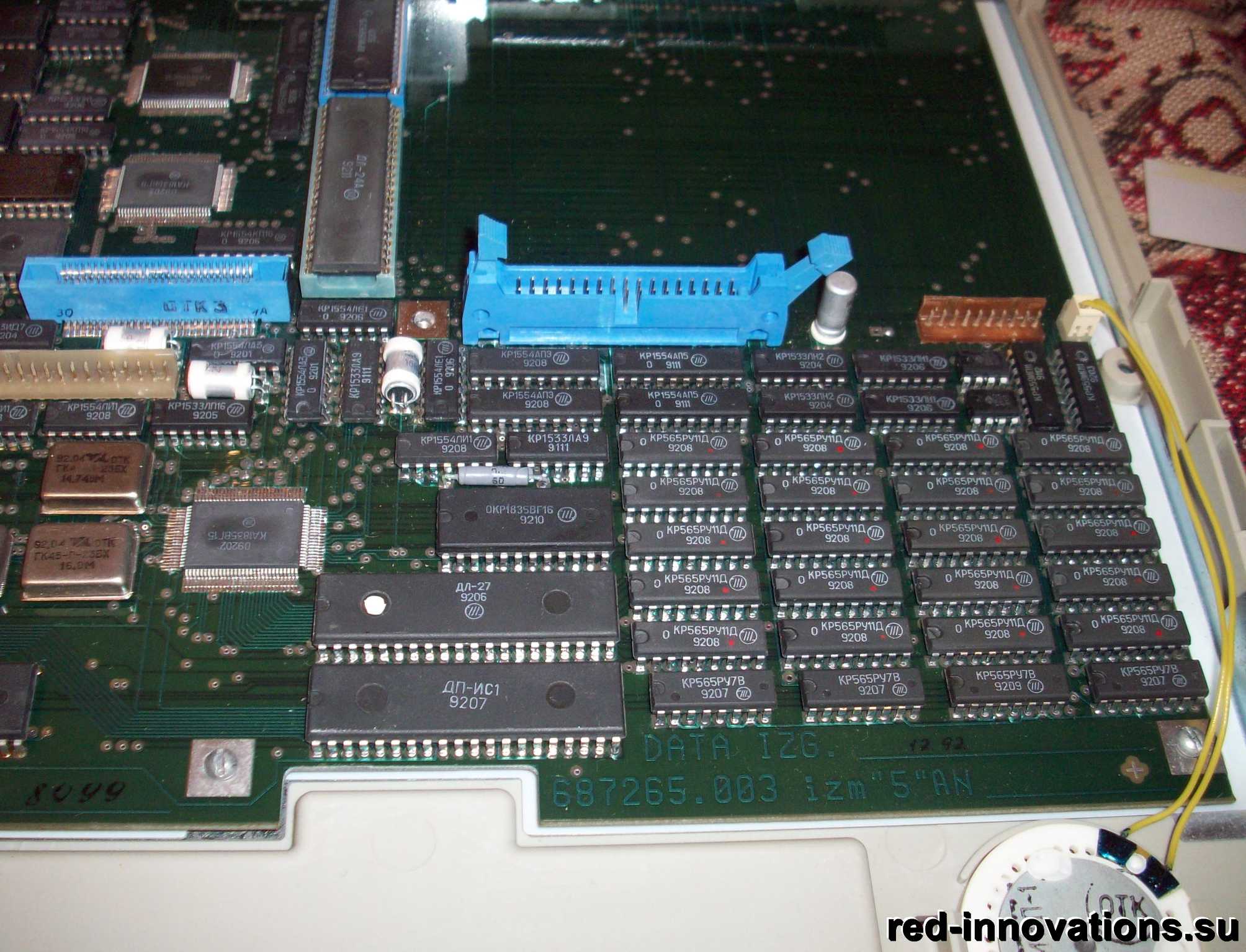

Плата микроЭВМ, оперативная память

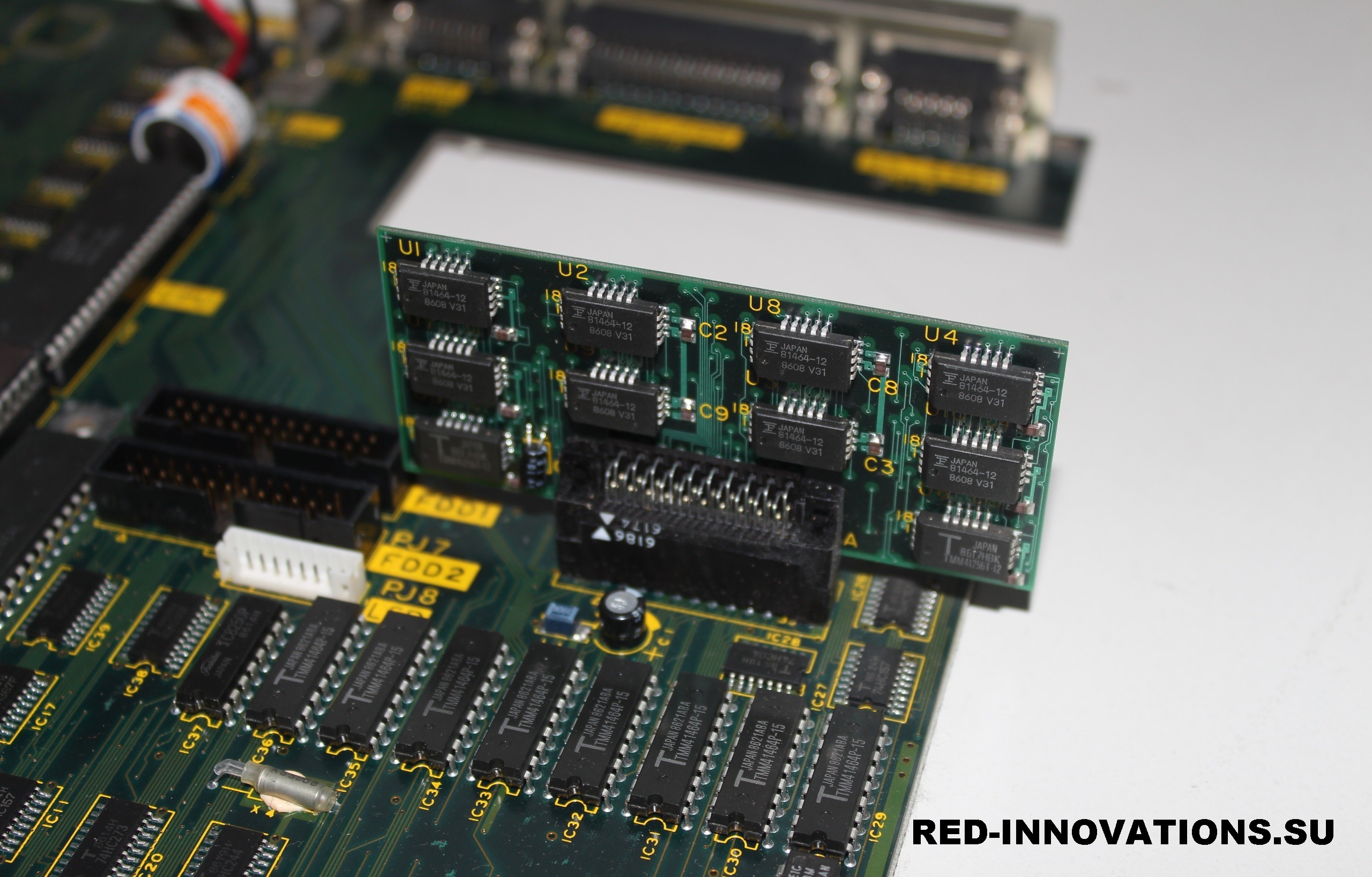

В ноутбуке Toshiba часть оперативной памяти распаяна на съёмной плате

Плата микроЭВМ

Плата микроЭВМ

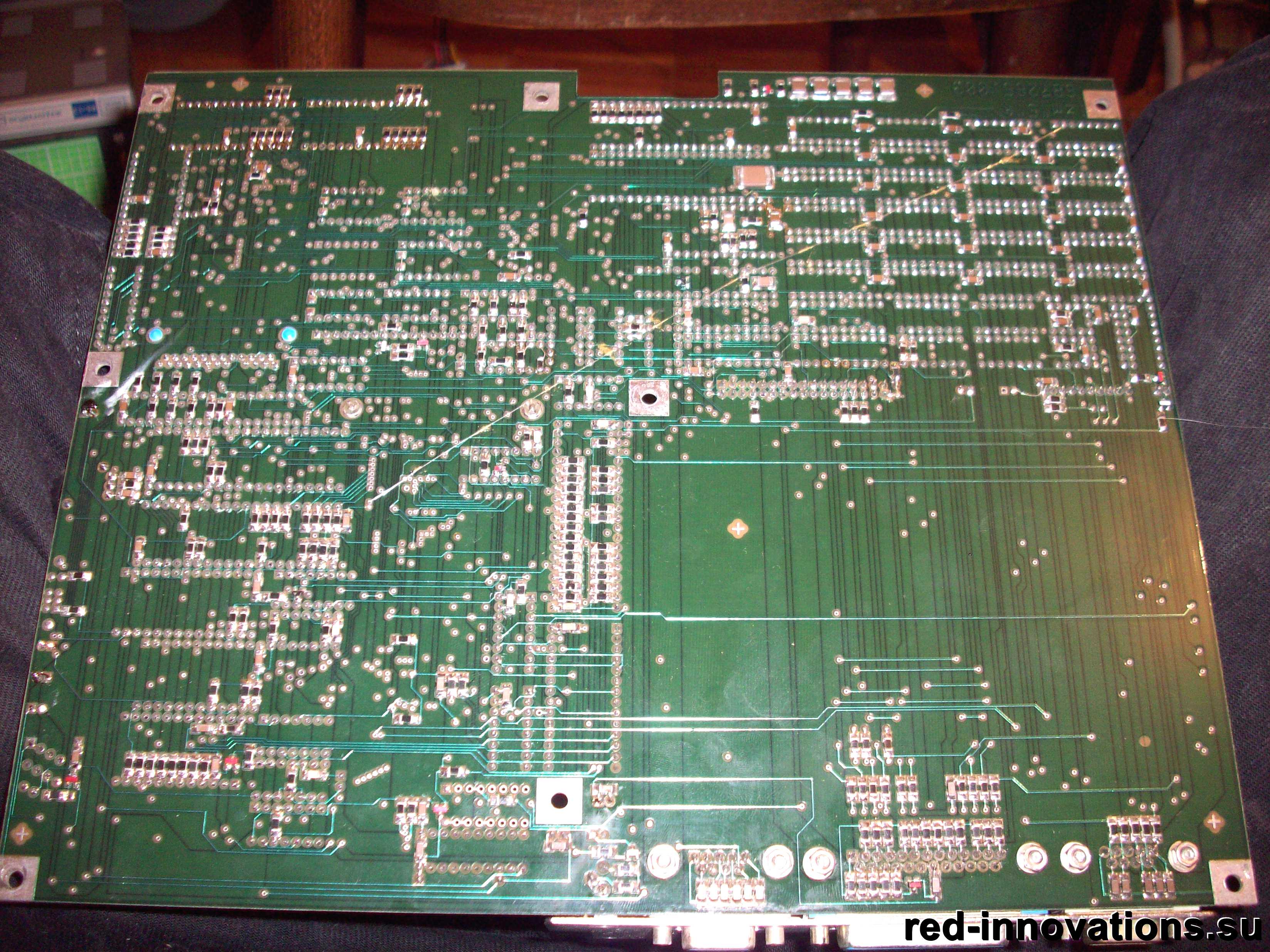

Плата микроЭВМ - обратная сторона

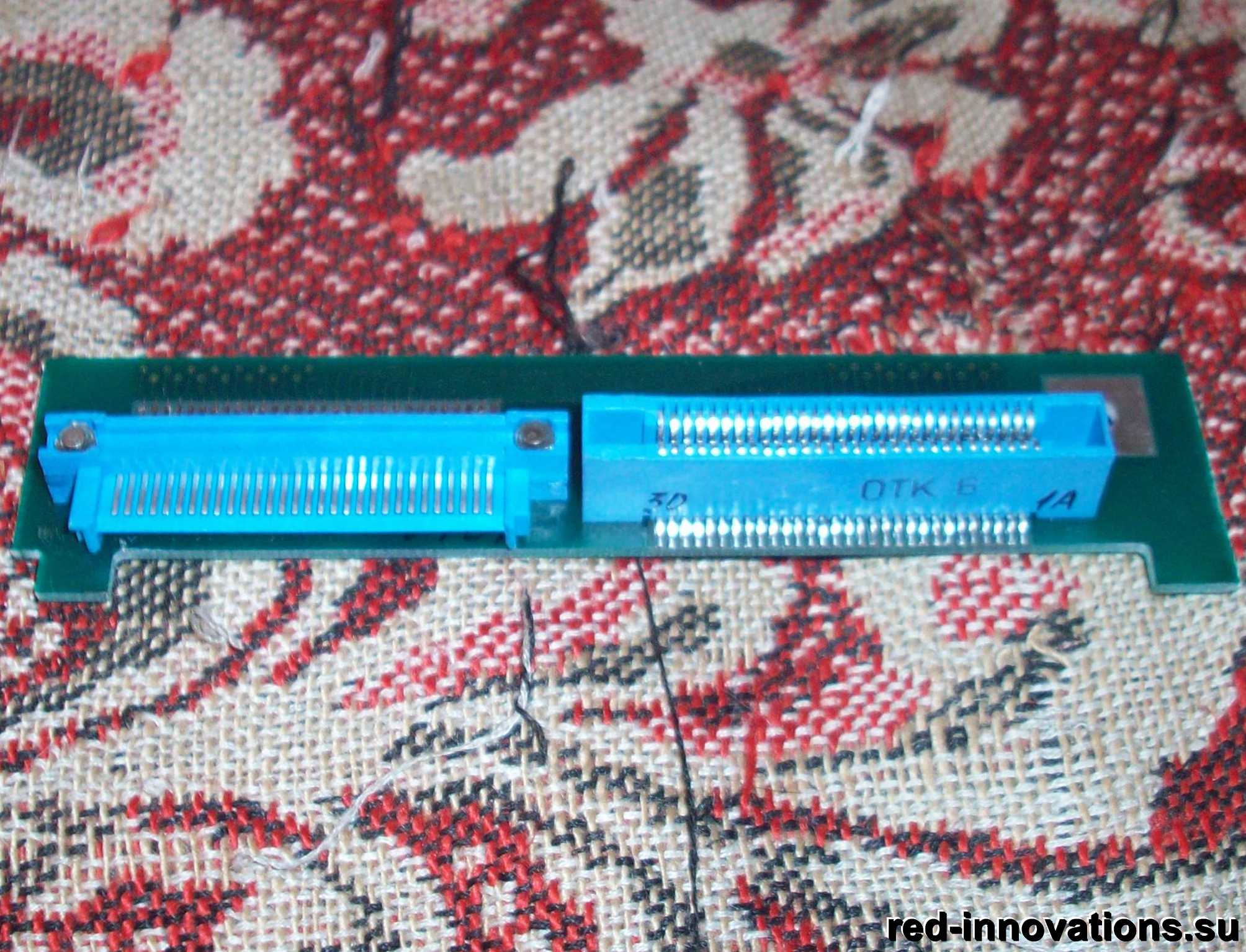

Кросс-плата для подключения устройств расширения

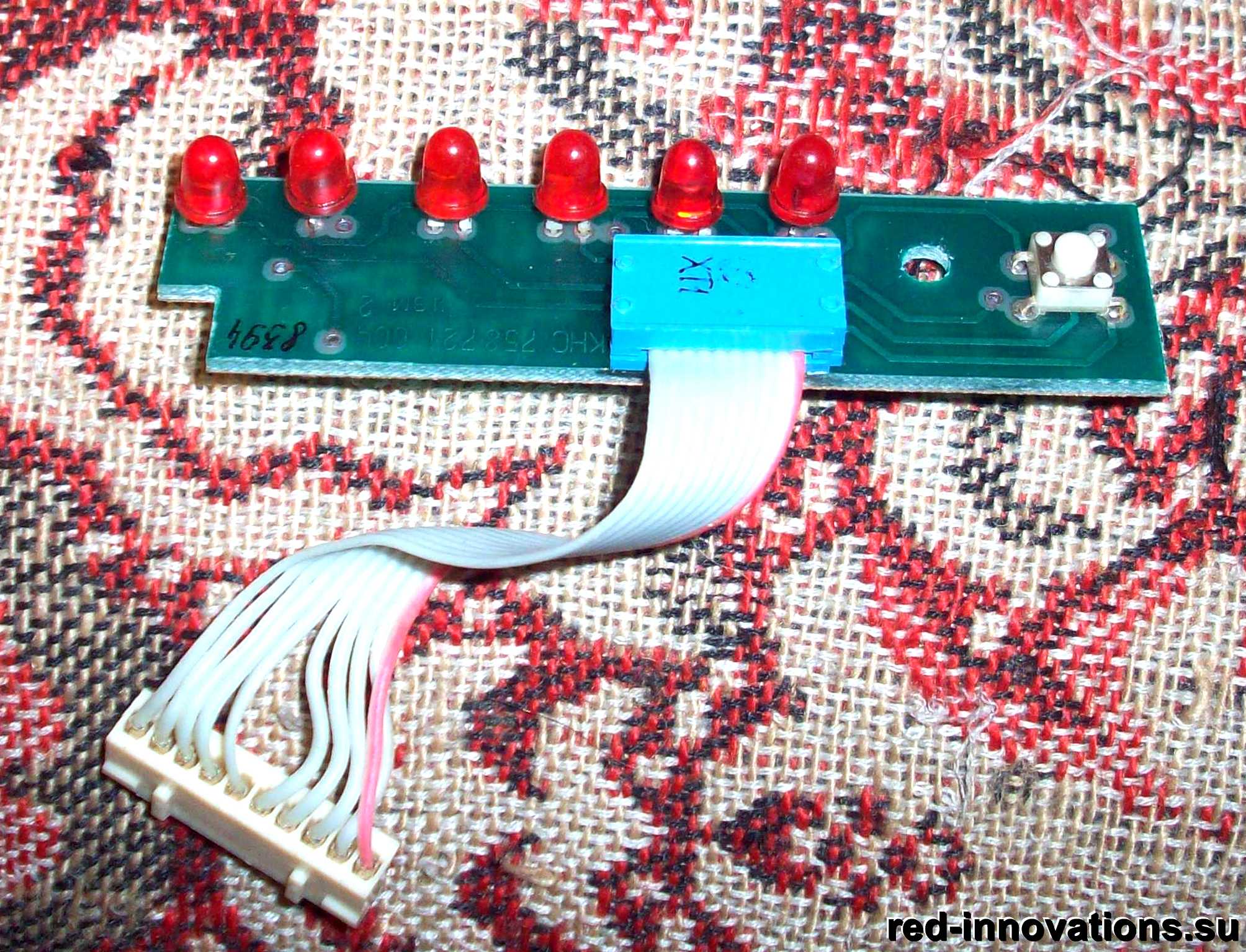

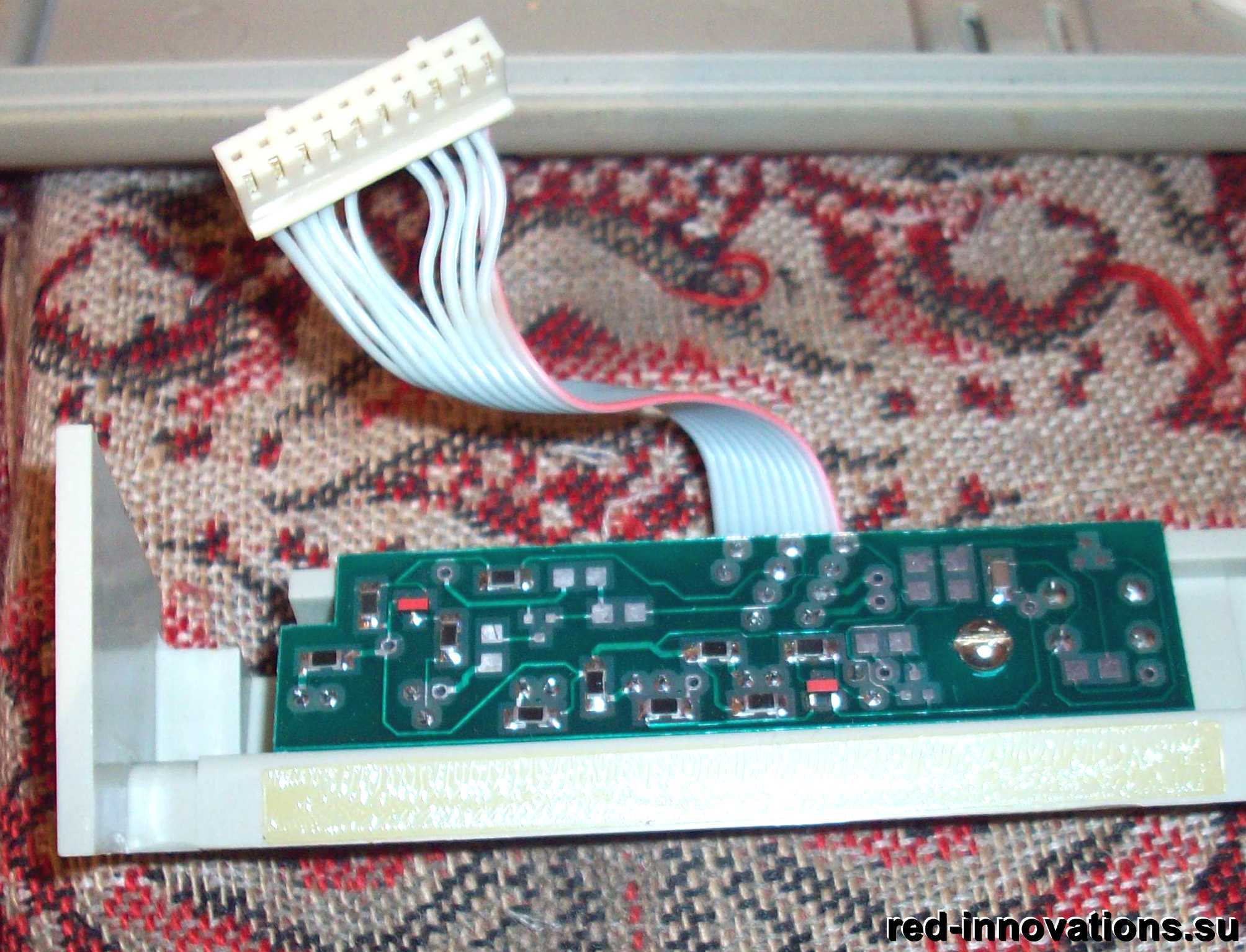

Плата индикации

Плата индикации - обратная сторона

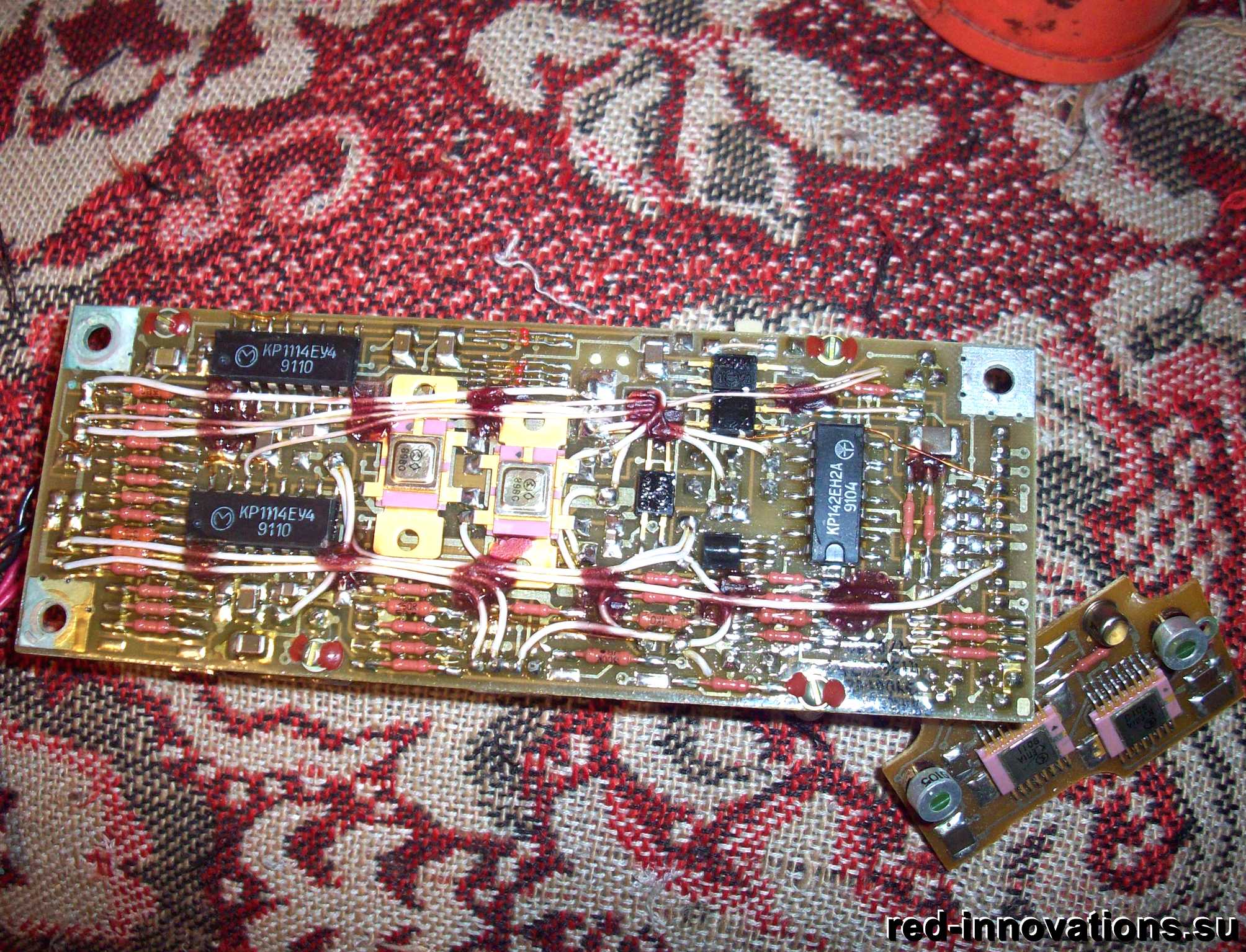

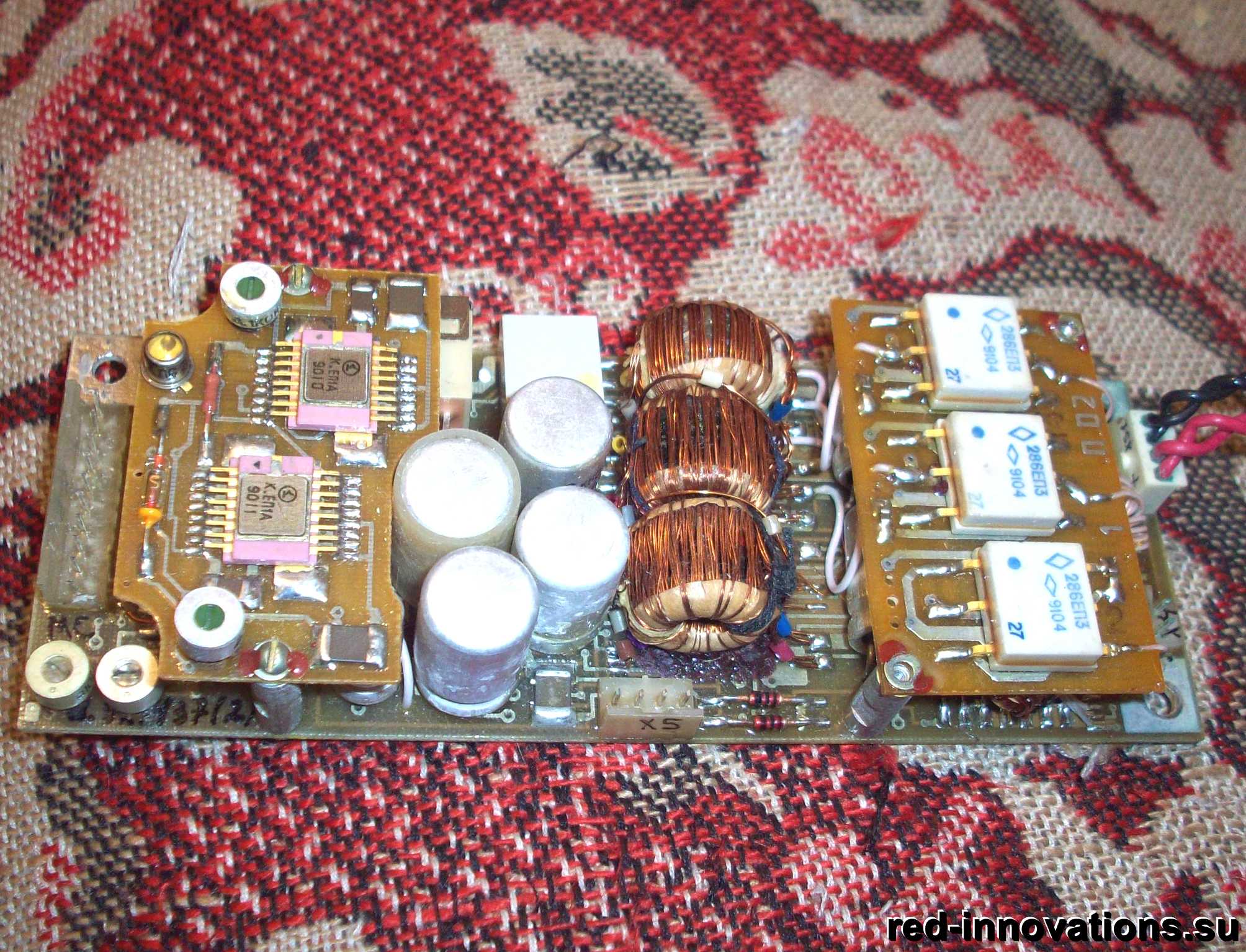

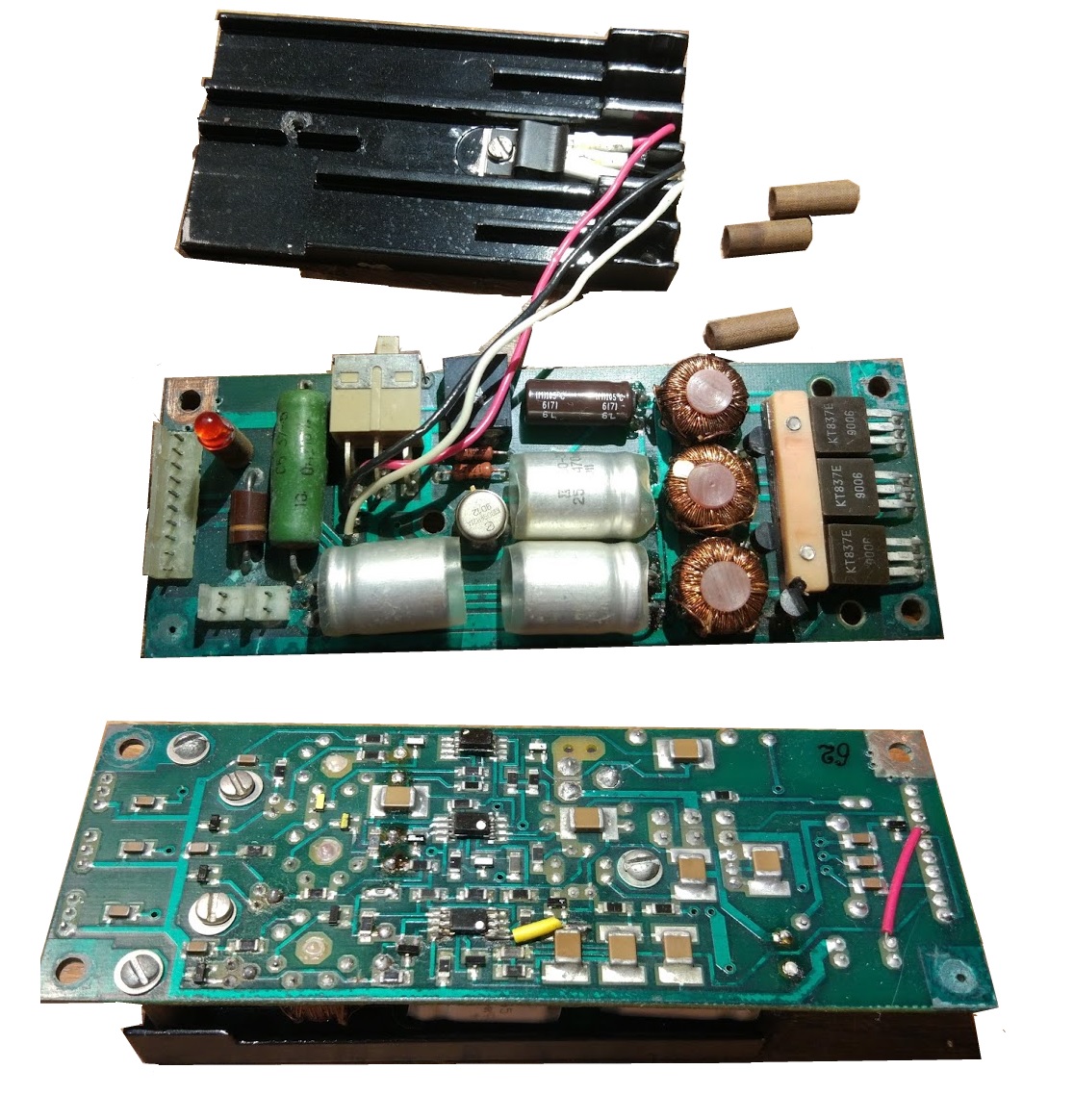

Вторичный блок питания

Вторичный блок питания - обратная сторона

Ранний вариант блока питания (фото Александра Александрова)

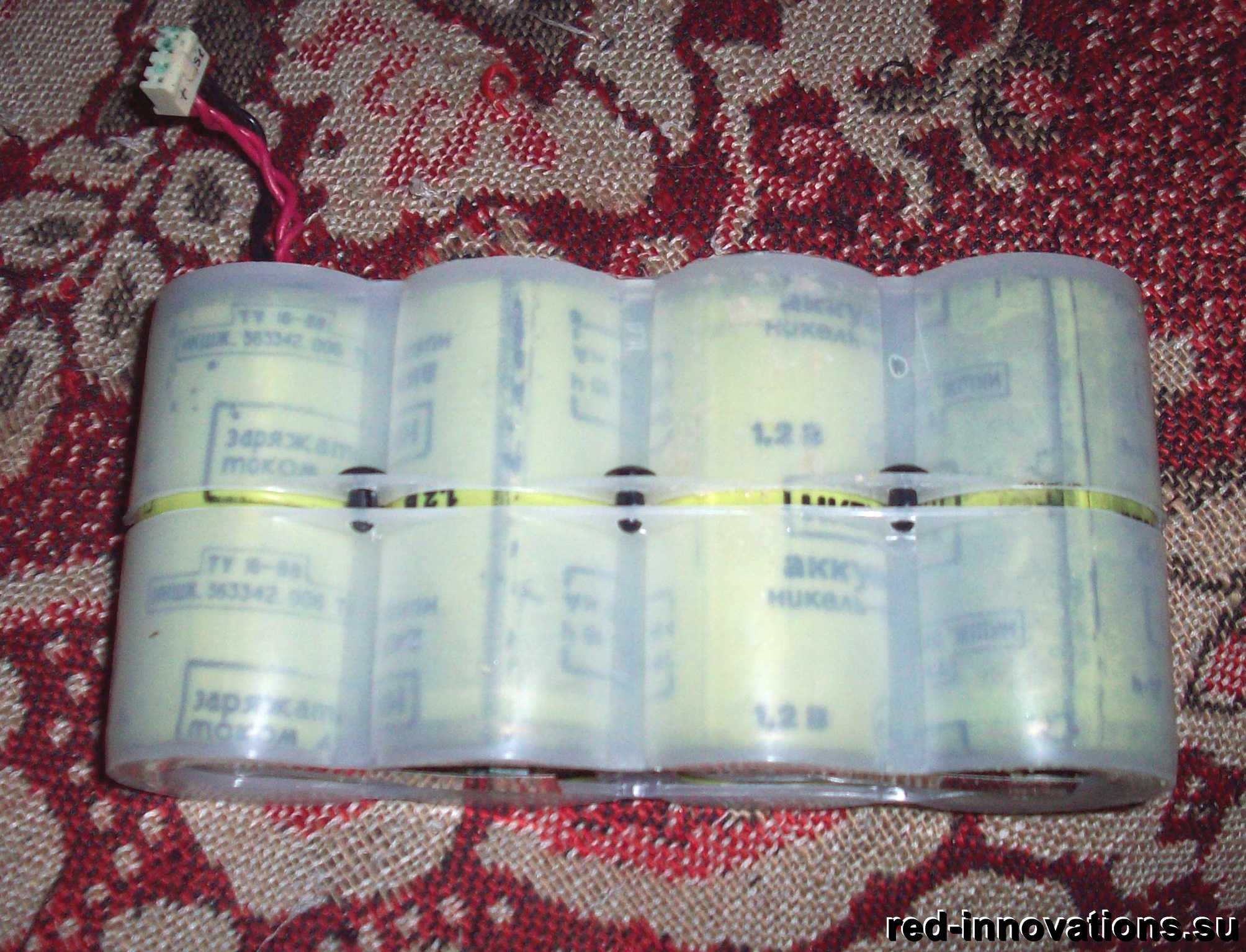

Аккумулятор

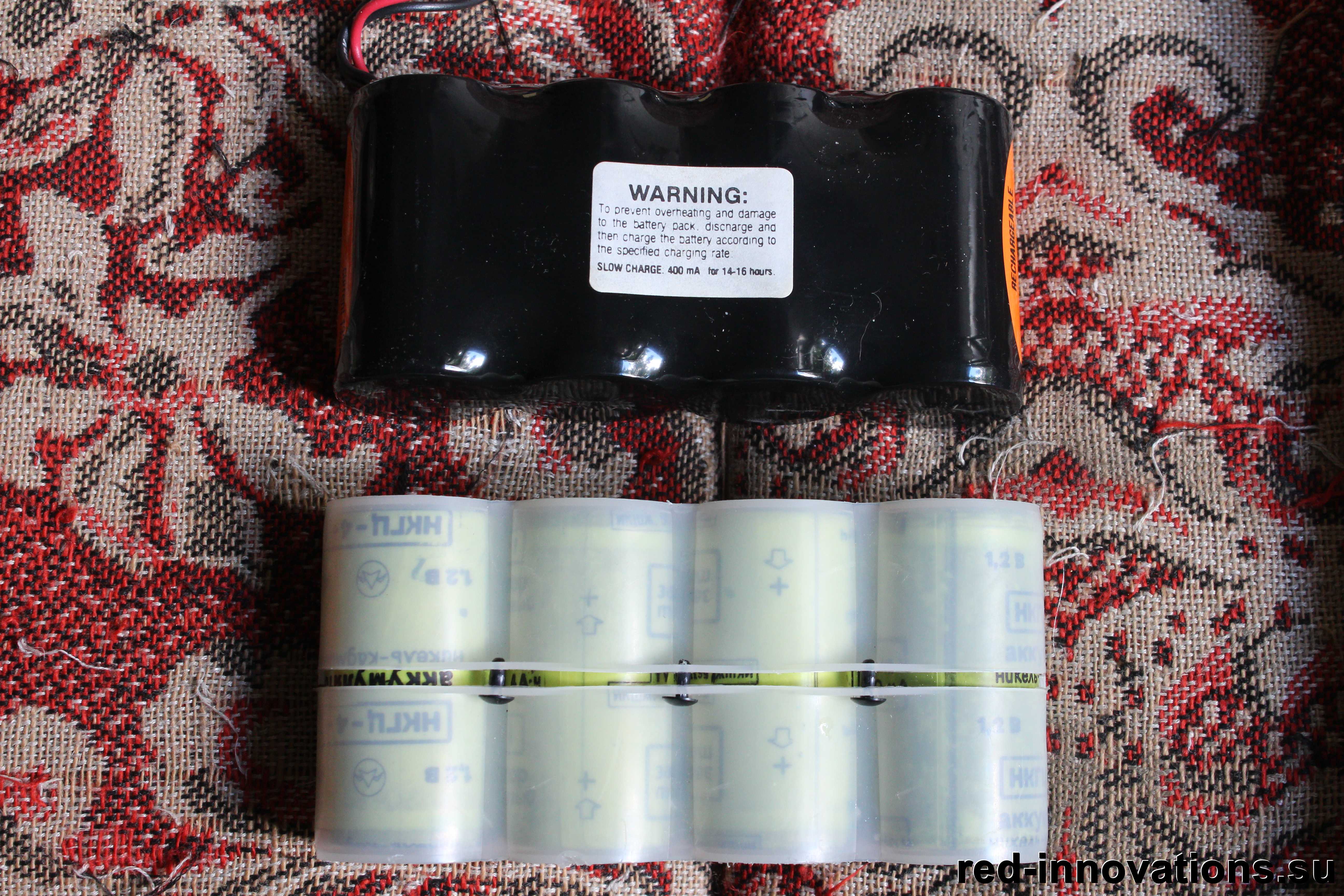

Сверху для сравнения аккумулятор от Toshiba T1100

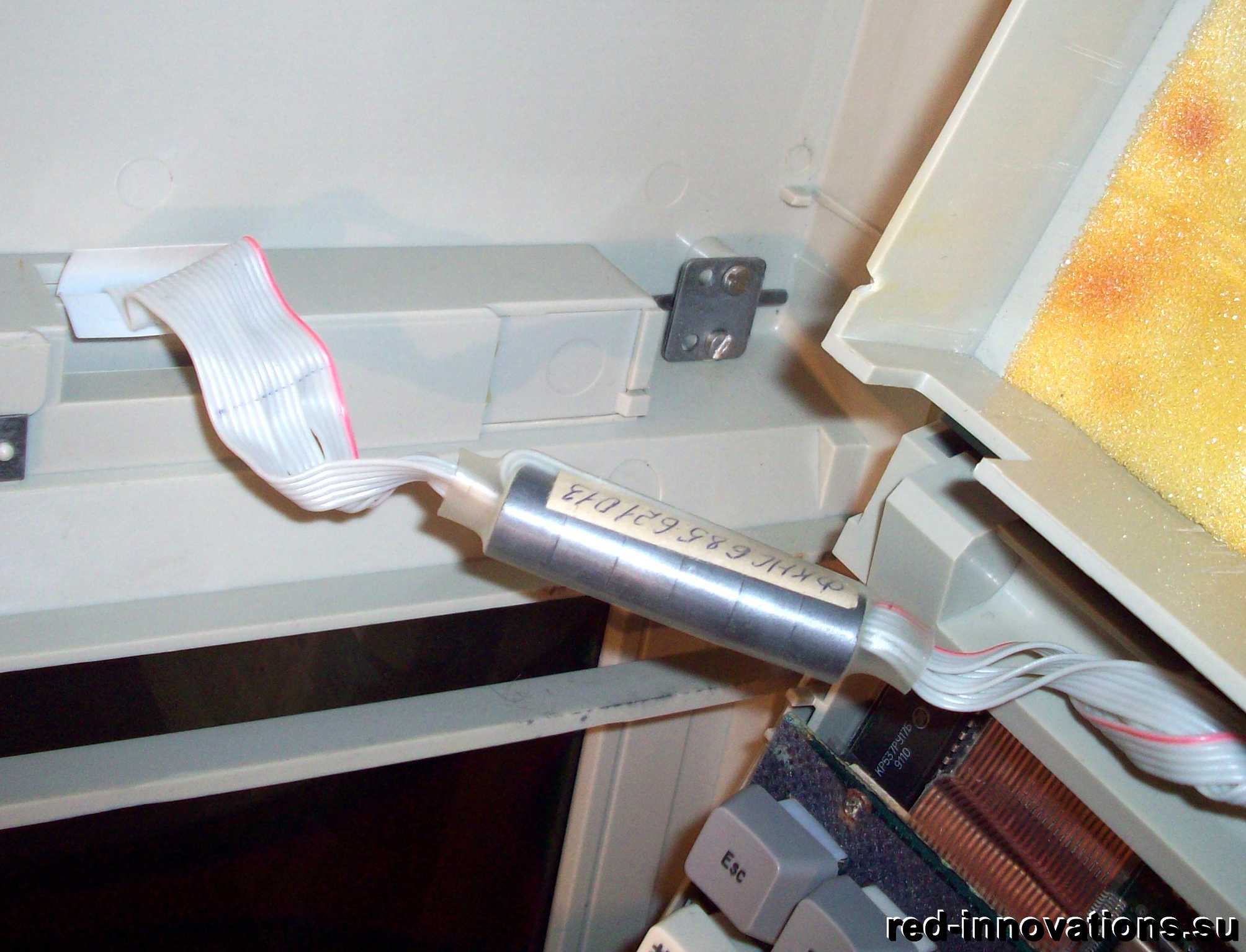

Дроссель на шлейфе дисплея

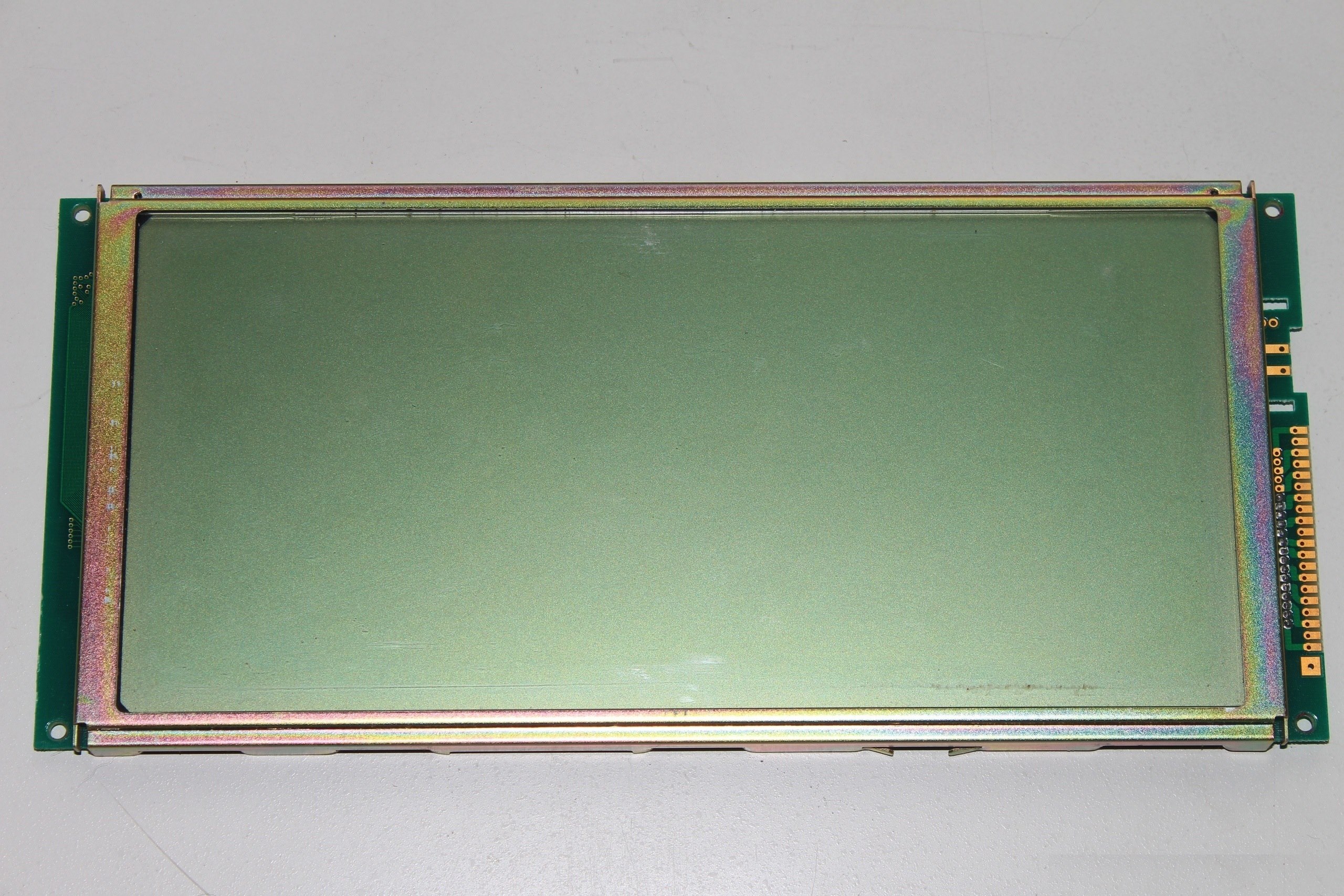

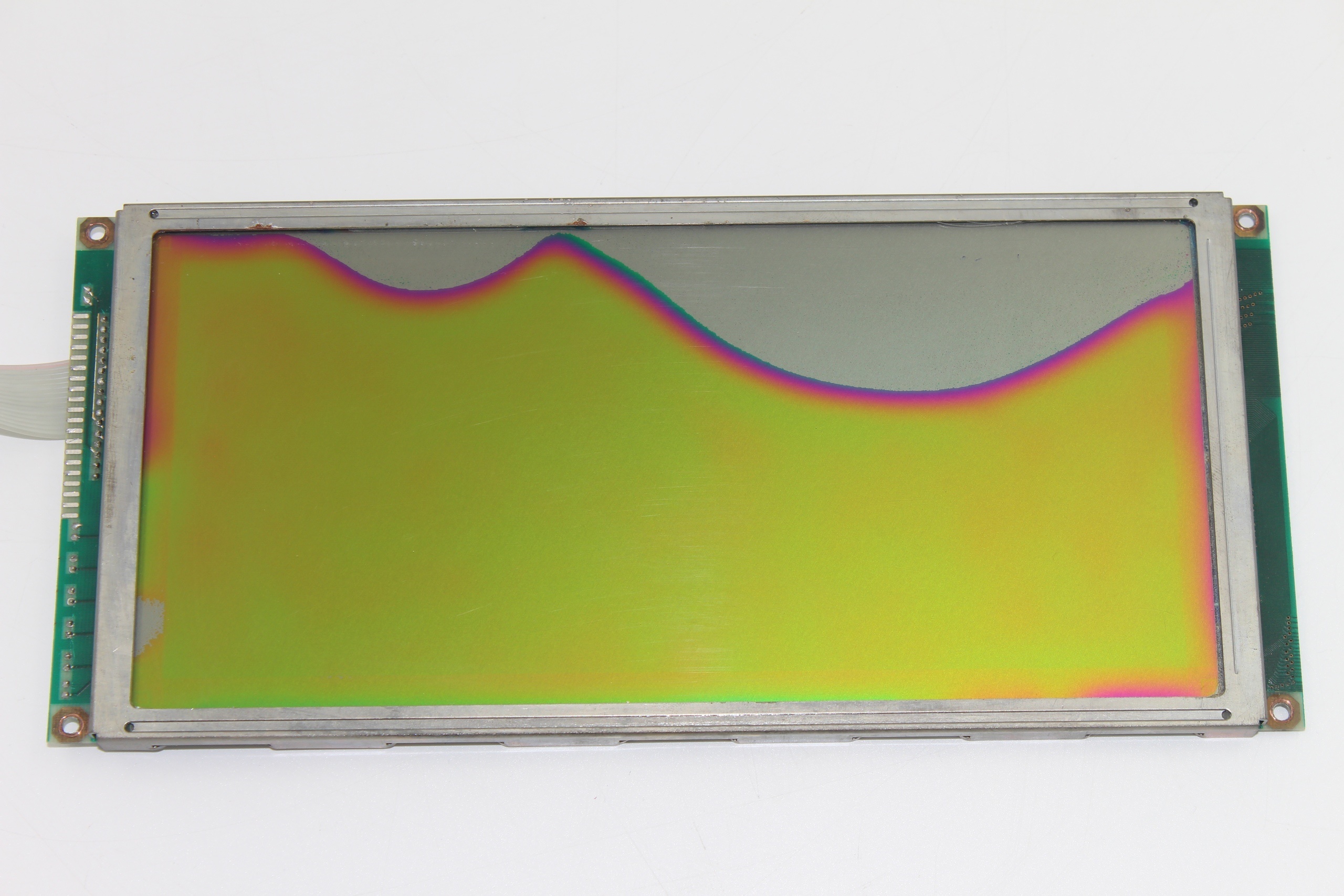

Дисплейный модуль советского производства

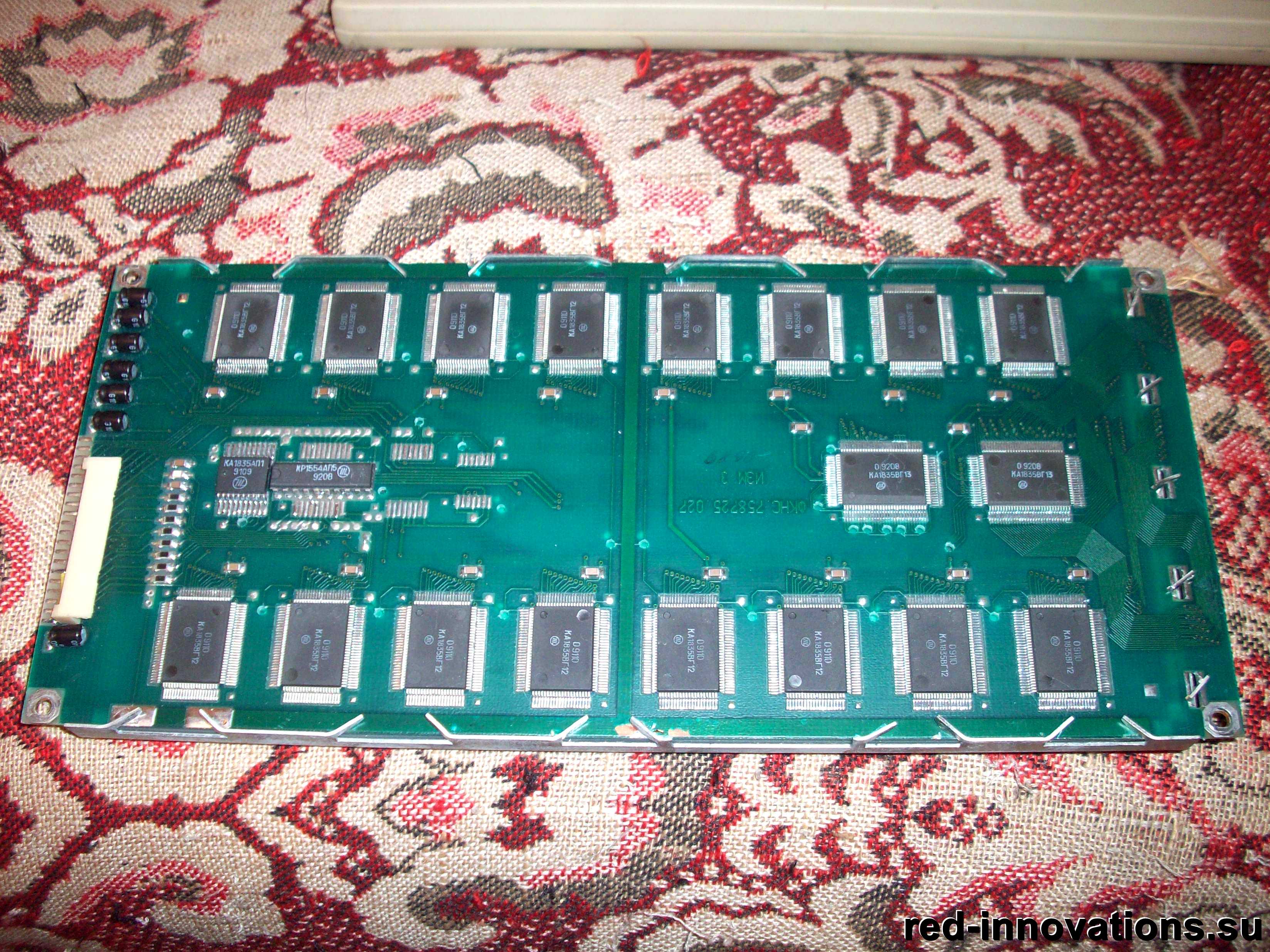

Контроллер дисплея советского производства

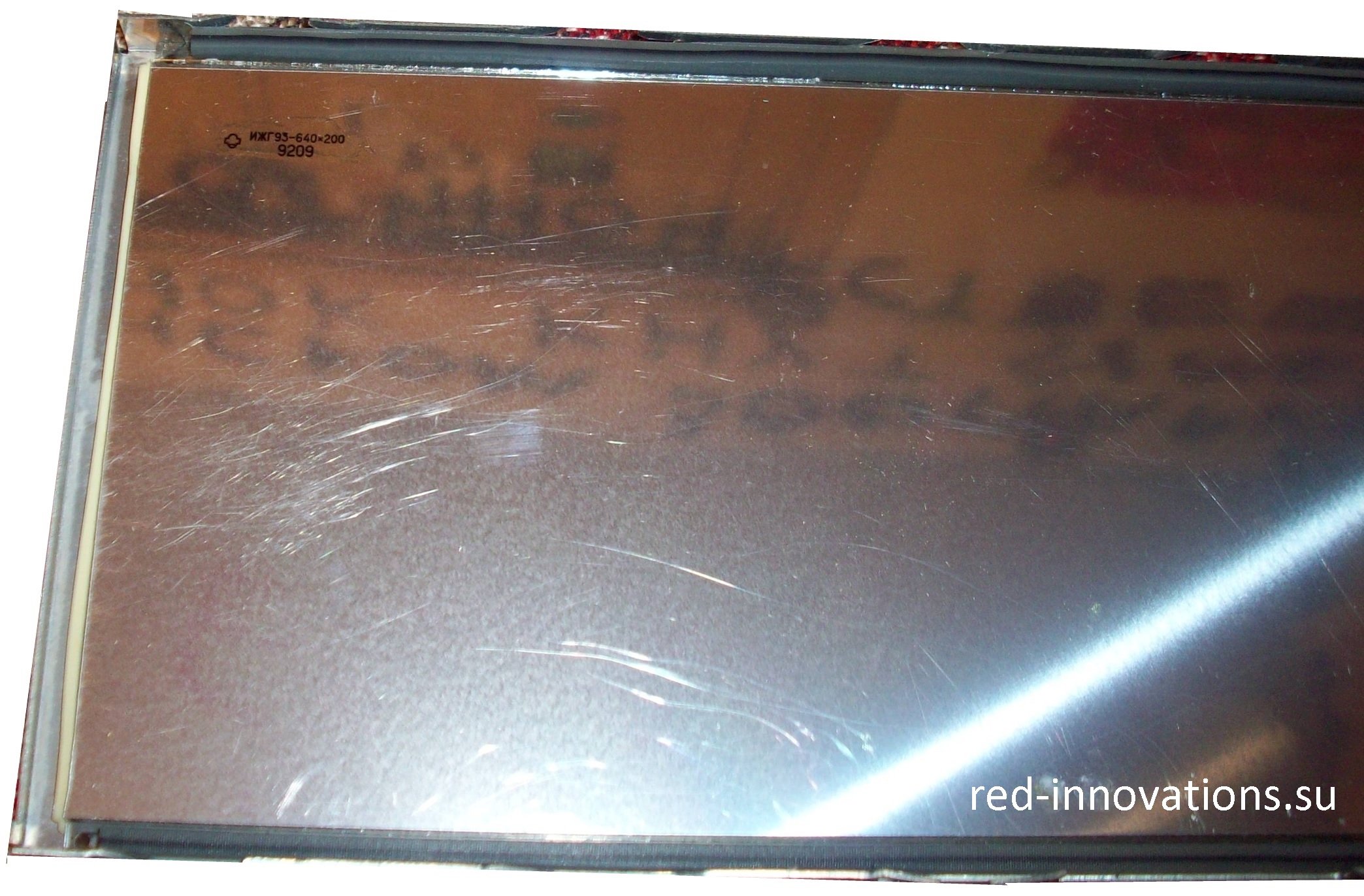

Маркировка советской ЖК-матрицы

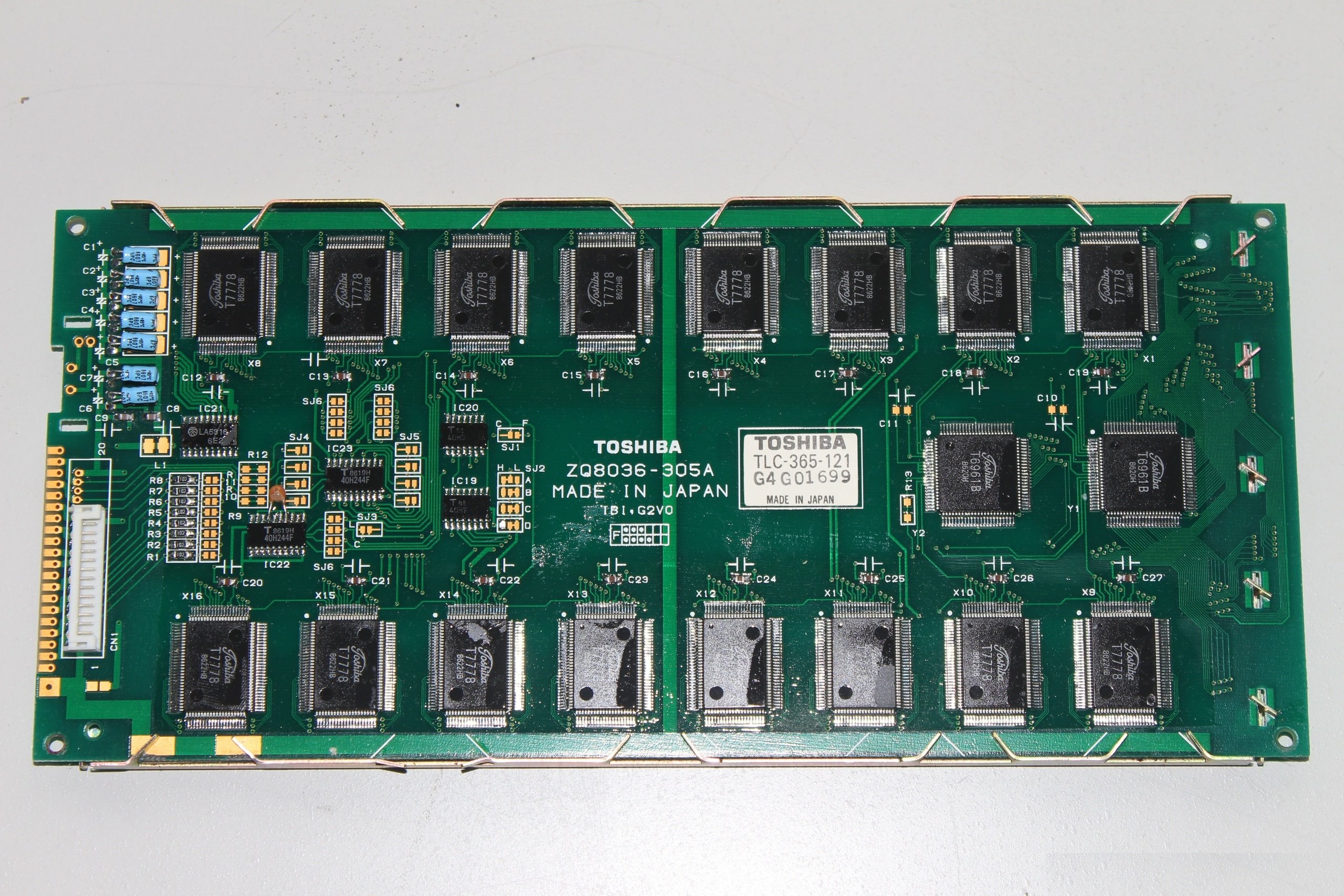

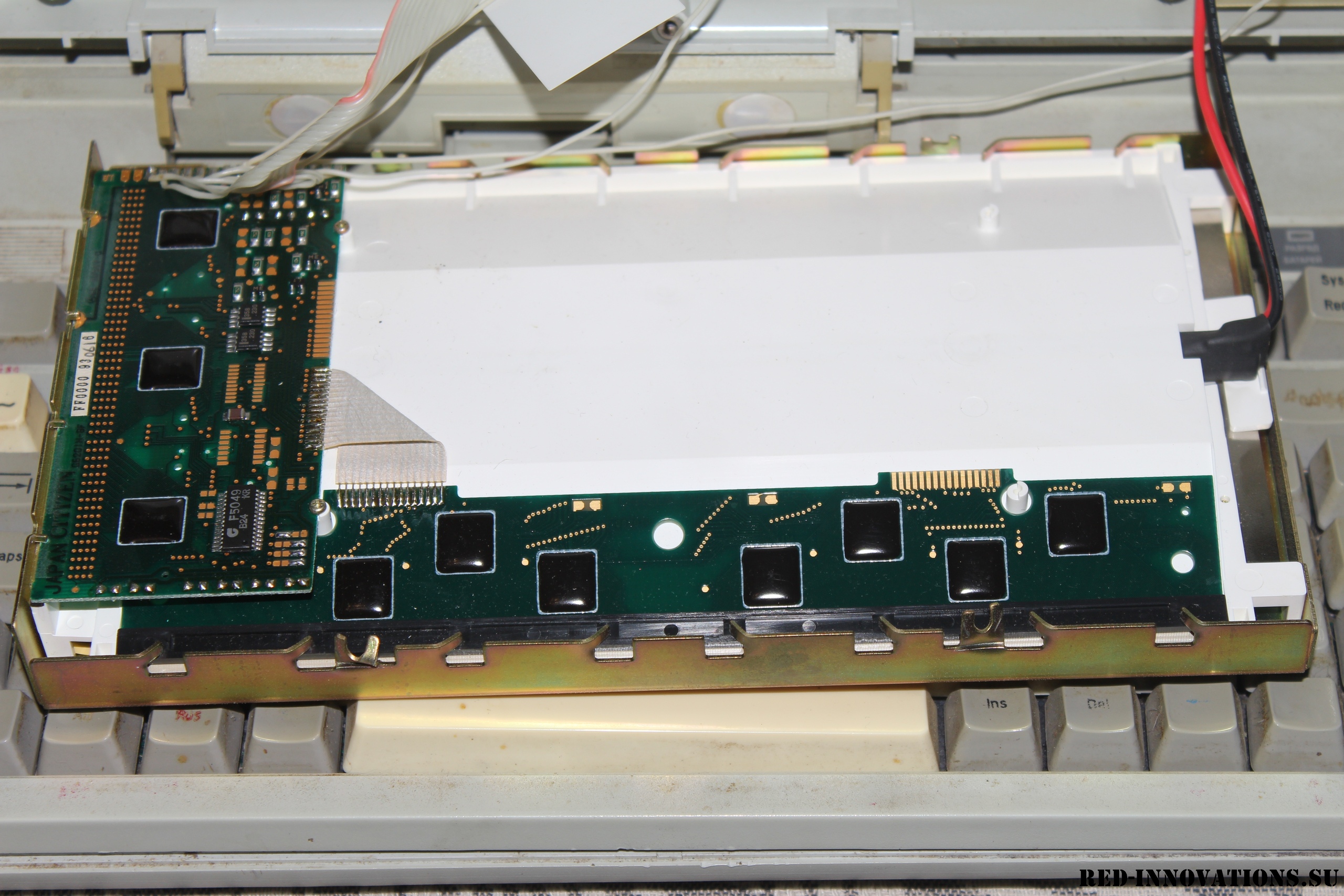

Дисплейный модуль Toshiba

Контроллер дисплея Toshiba

Дисплейный модуль Citizen

Контроллер дисплея Citizen

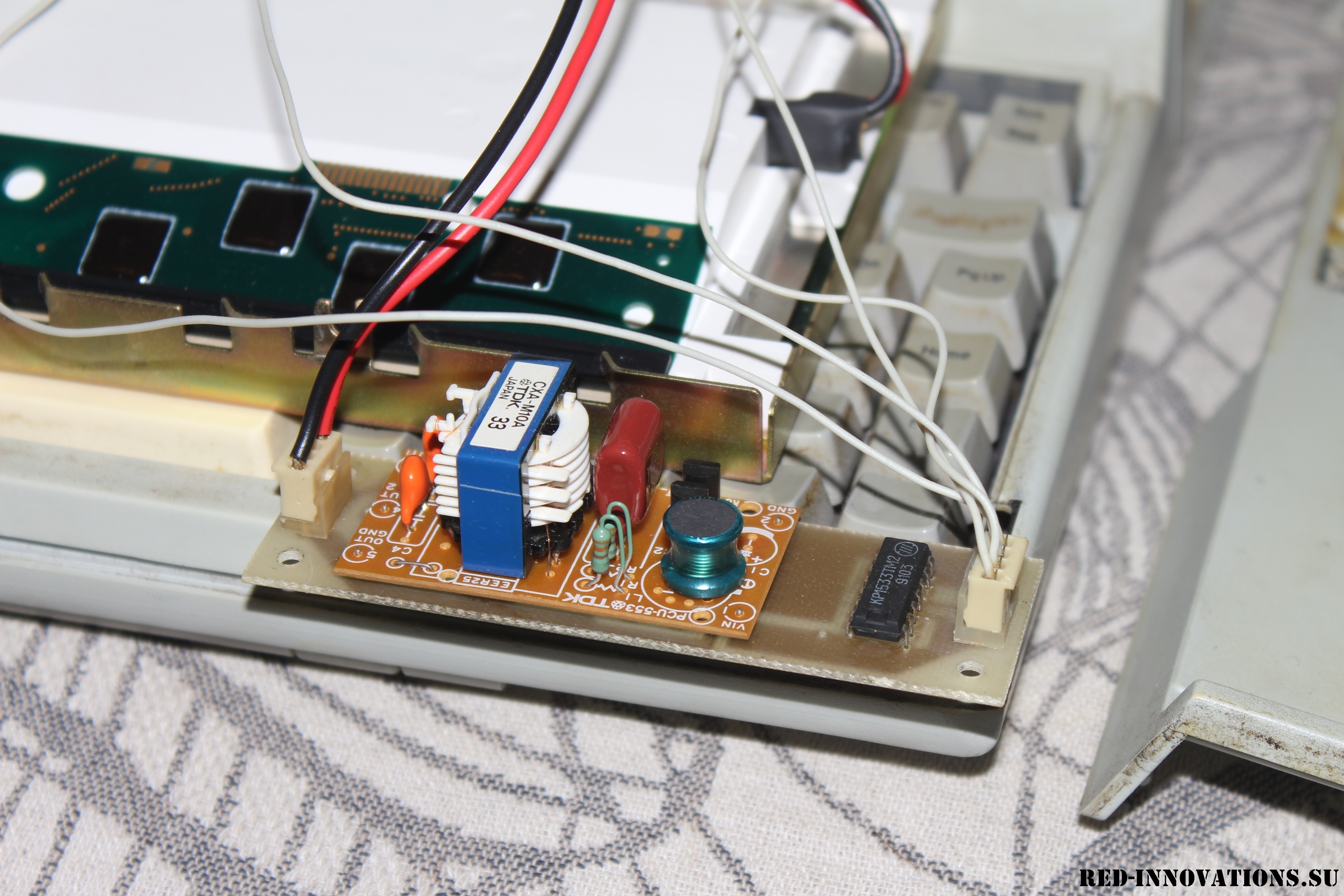

Инвертор питания подсветки дисплея Citizen

Сетевая карта IOLA

Сетевая карта IOLA - обратная сторона

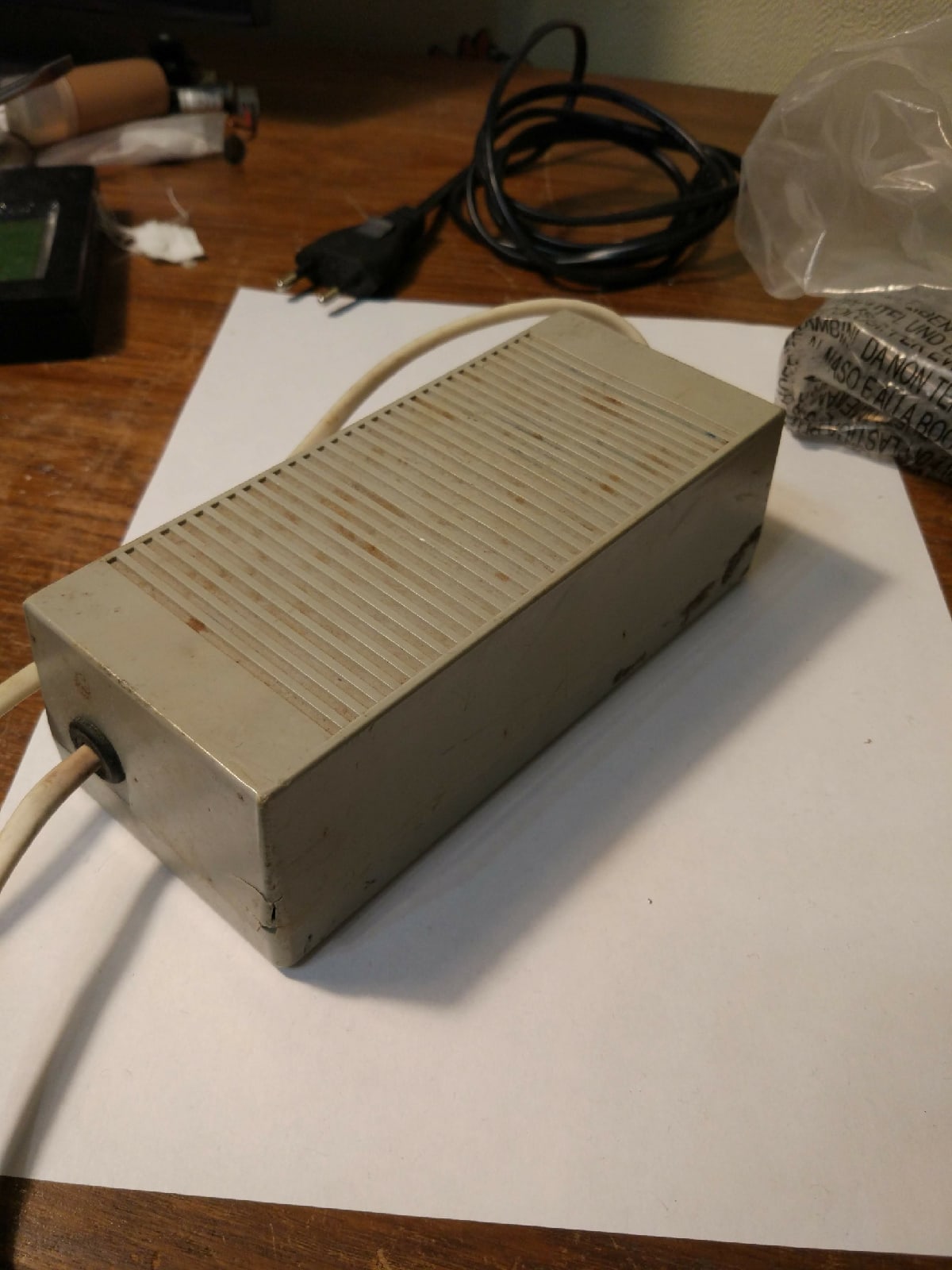

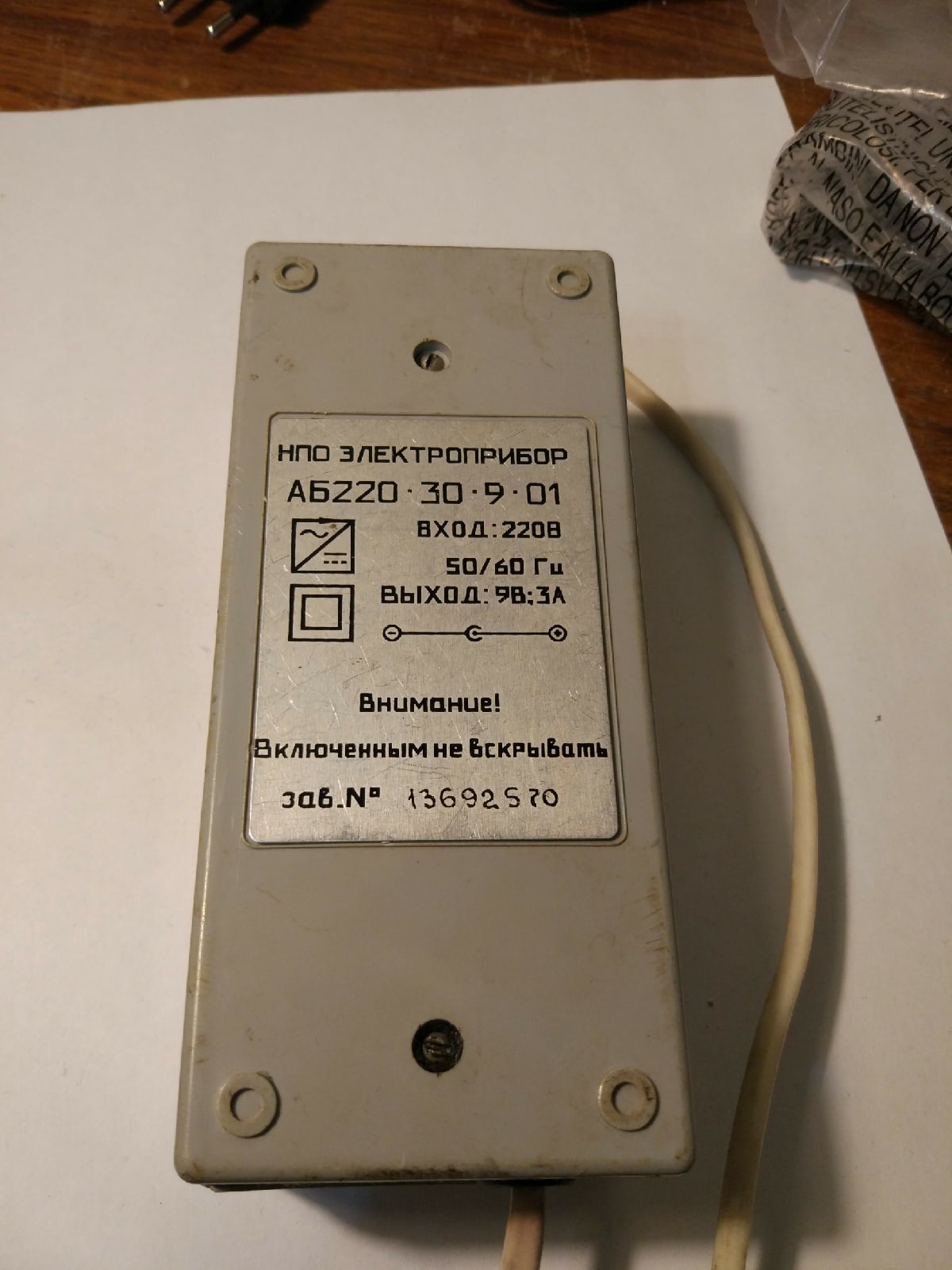

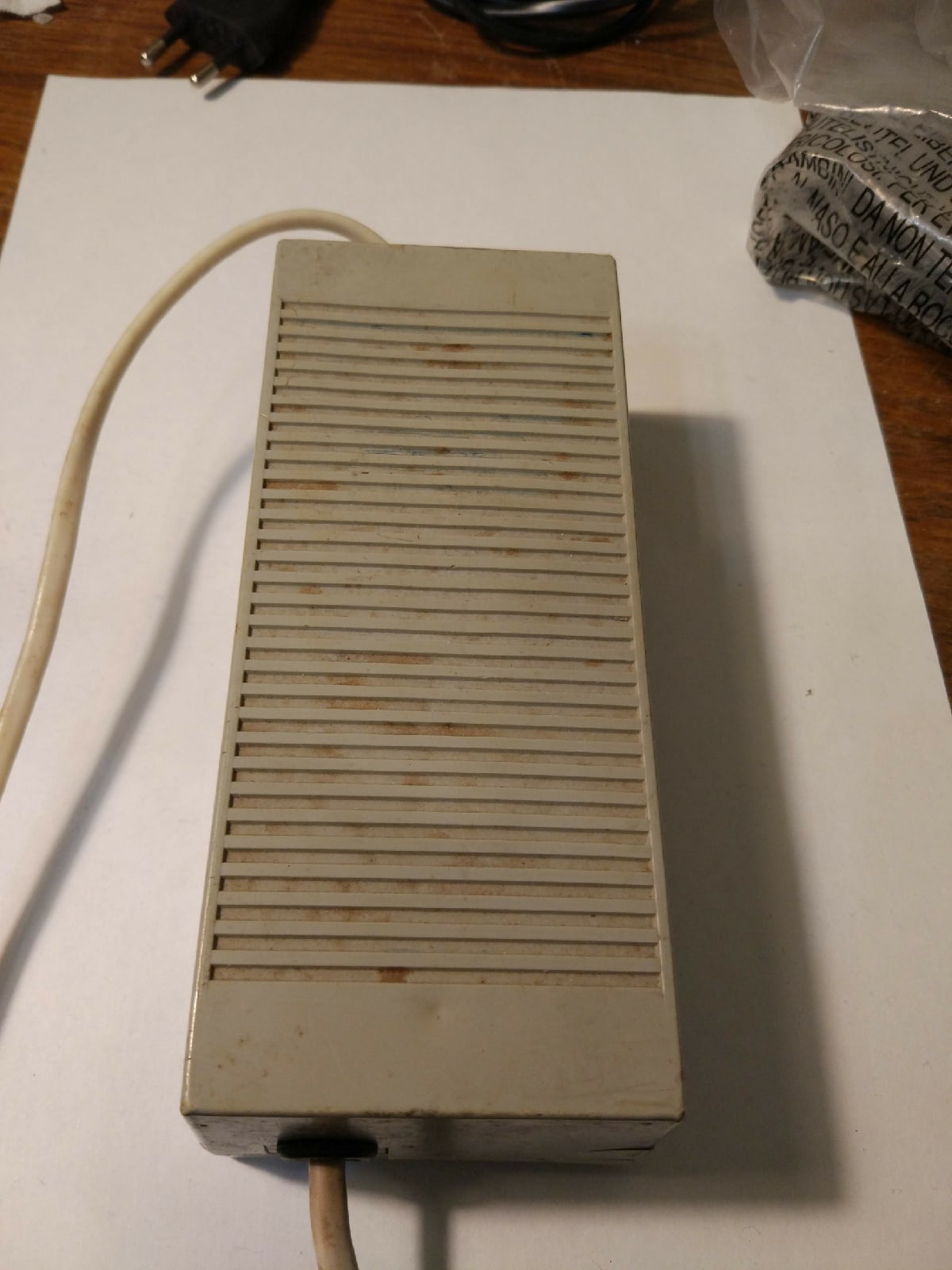

Блок питания (фото с форума zx-pk.ru)

Блок питания (фото с форума zx-pk.ru)

Блок питания (фото с форума zx-pk.ru)

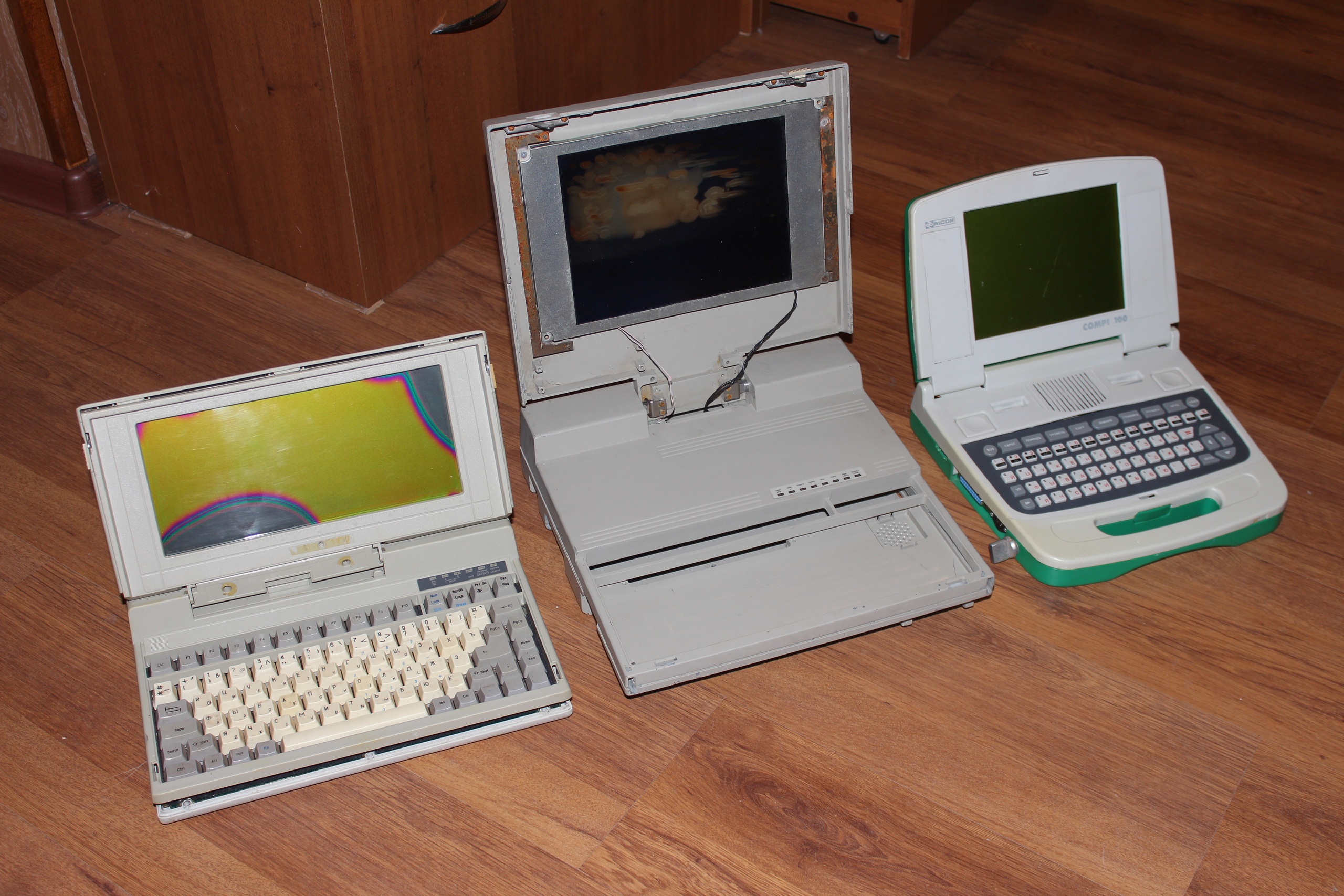

Ноутбуки Электроника МС1504, Электроника ПК400, Рикор-Компи 100

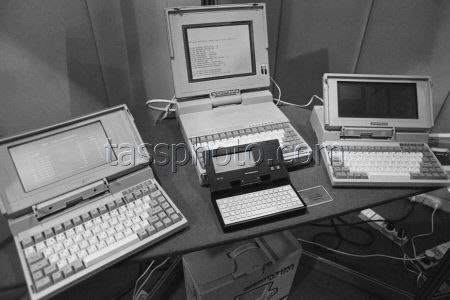

Рекламный снимок ноутбуков Электроника МС1504, Электроника ПК400 и неизвестного отечественного клона Atari Portfolio (фото с сайта tassphoto.ru)

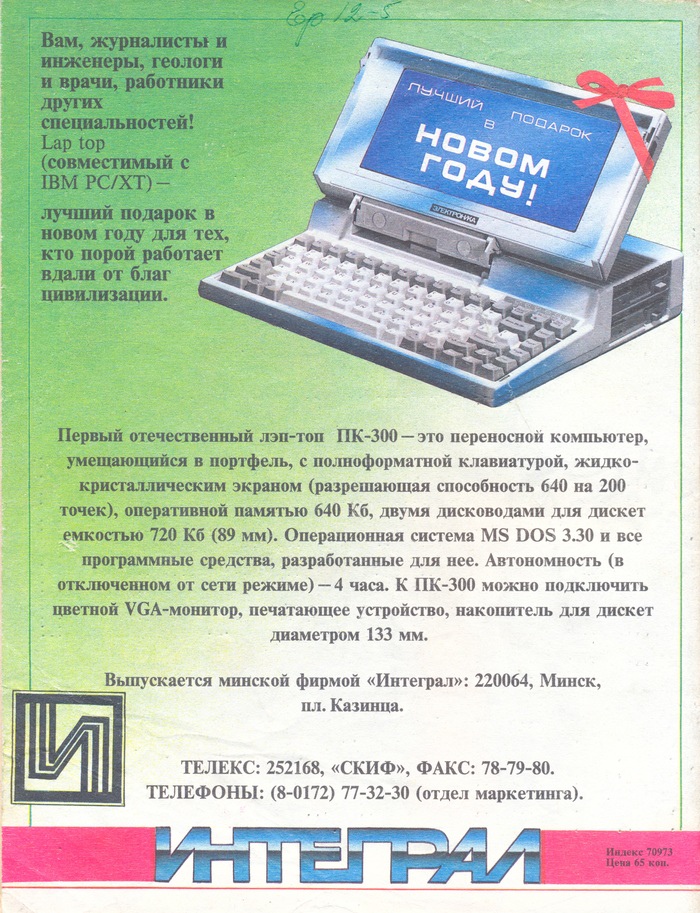

Реклама ноутбука конца 1991 года (фото с форума zx-pk.ru)

Рекламное фото ноутбука с участием инженеров СКБ «Немига» Татьяны Дереченик и Маргариты Ткачёвой (фото с сайта belta.by)

Ноутбук на обложке журнала Электронная промышленность №3 за 1990 год (фото с форума zx-pk.ru)

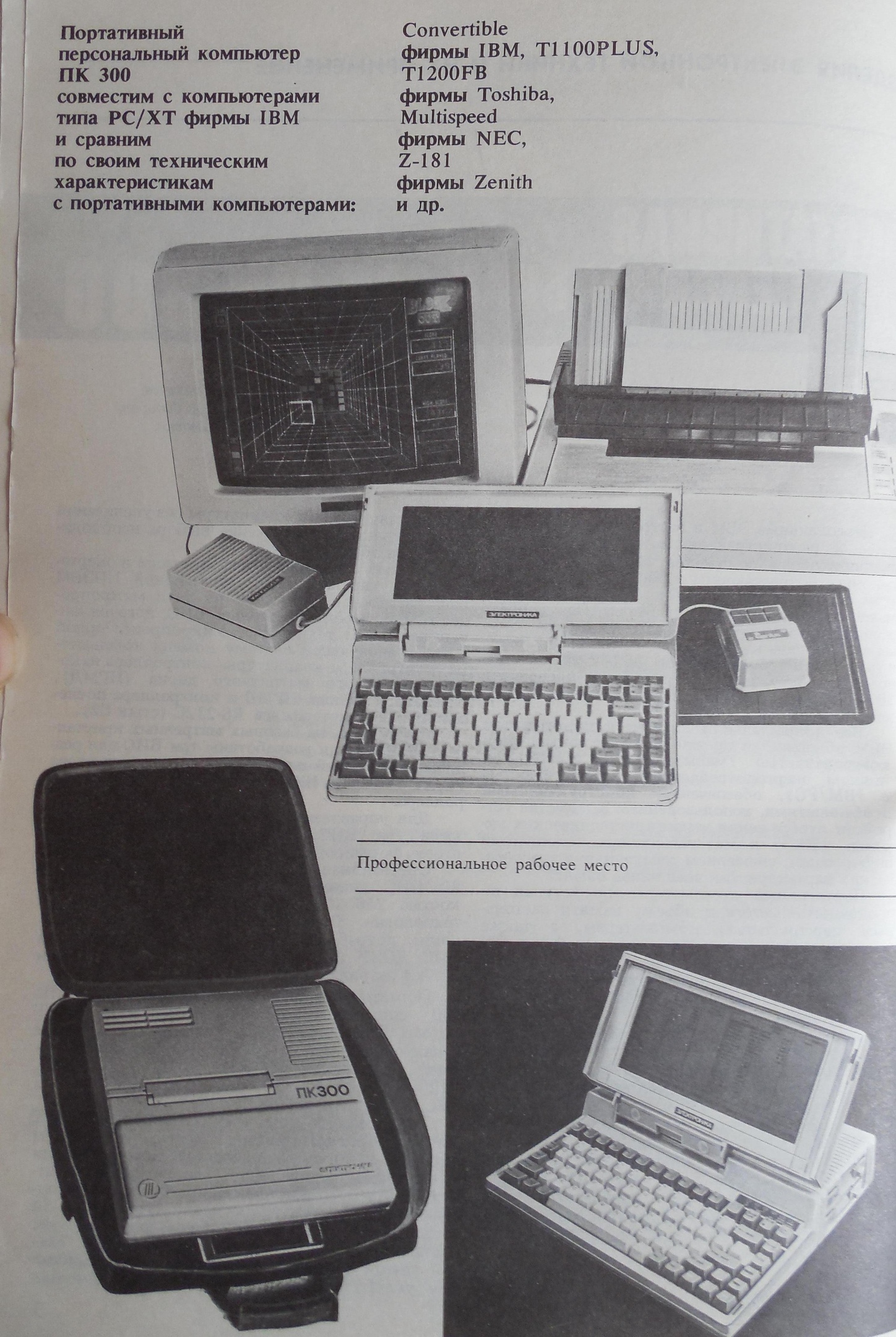

Фото ноутбука в журнале Электронная промышленность №3 за 1990 год (материалы с форума zx-pk.ru)

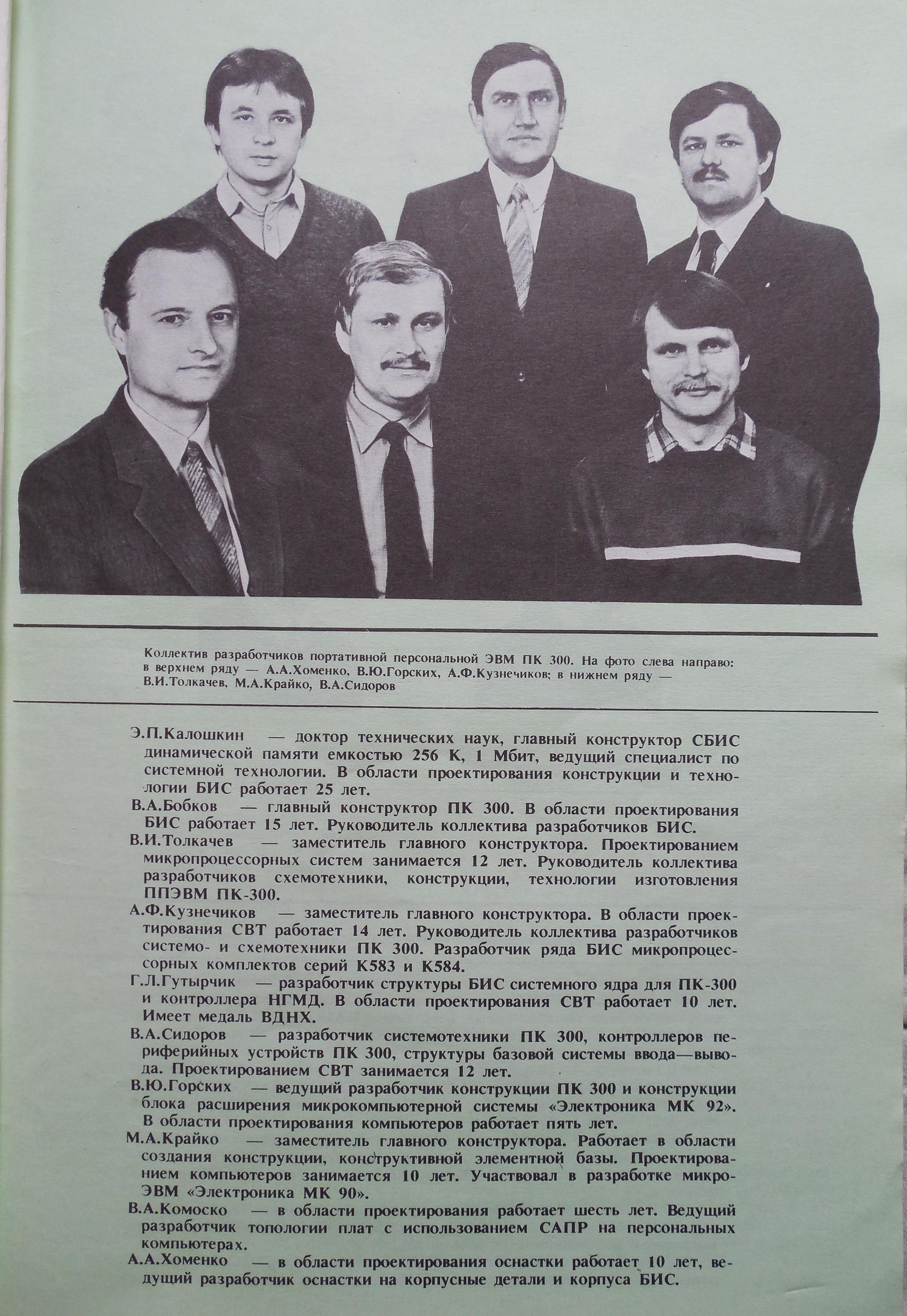

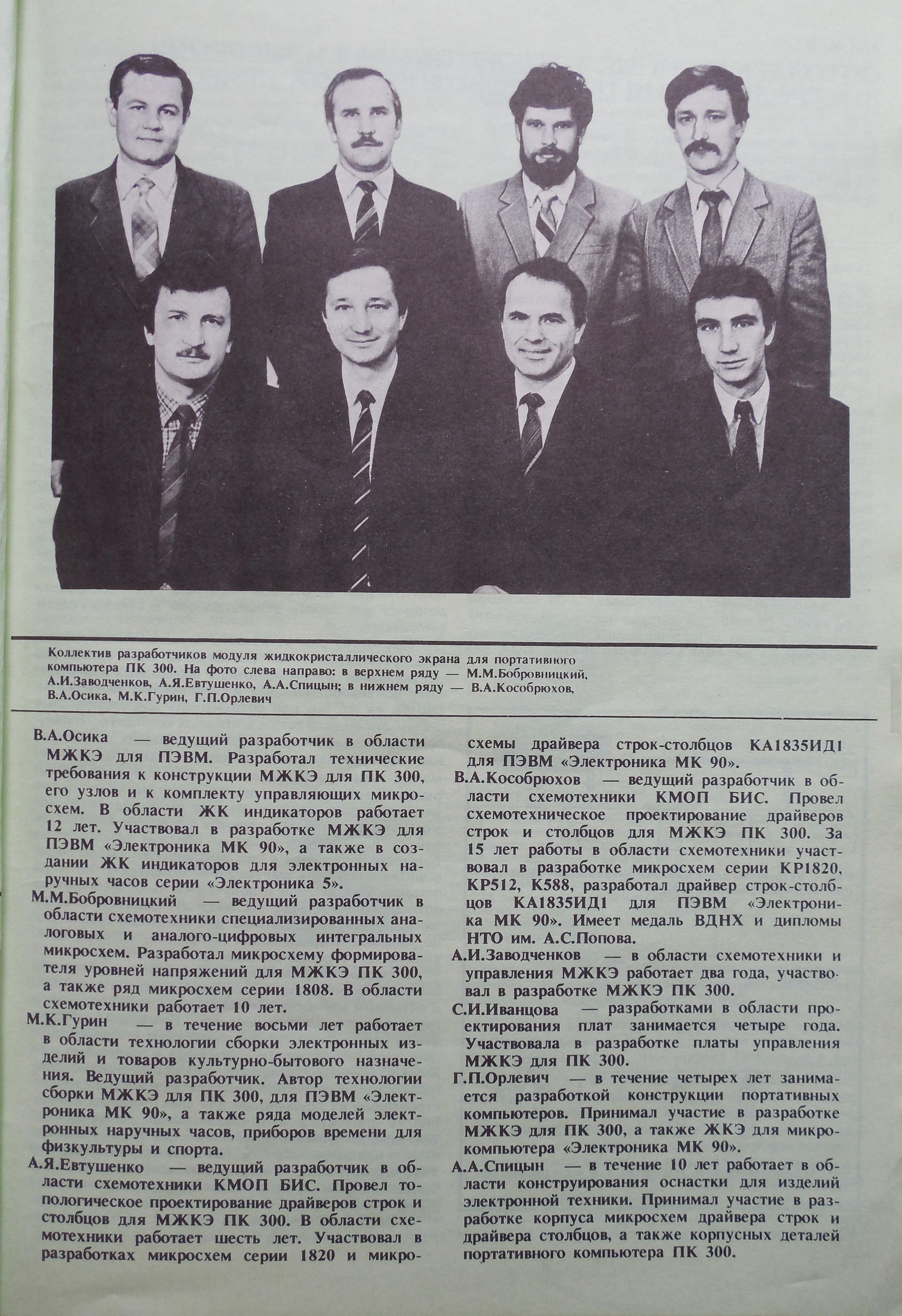

Коллектив разработчиков - фото из журнала Электронная промышленность №3 за 1990 год (материалы с форума zx-pk.ru)

Коллектив разработчиков - фото из журнала Электронная промышленность №3 за 1990 год (материалы с форума zx-pk.ru)

Коллектив разработчиков - фото из журнала Электронная промышленность №3 за 1990 год (материалы с форума zx-pk.ru)
