Известно как минимум две советские модели приводов для дискет форм-фактора 8": это сдвоенный внешний дисковод ГМД-7012 и одинарный встраиваемый ЕС 5322. Достоверных данных о выпуске в СССР 8-дюймовых дискет на данный момент нет. В основном, использовались дискеты и дисководы производства Народной Республики Болгария (ИЗОТ).

Дискеты форм-фактора 5" выпускались в СССР несколькими предприятиями. Основные производители - НПО "Электронмаш" (г. Киев), завод "Крон" (НПО "Полимер" г. Владикавказ). Киевские дискеты именовались ГМД-130, владикавказские - "Электроника МС 5801". Дисководы формата 5,25" выпускали тот же киевский "Электронмаш", Зеленоградские НИИ точного машиностроения и завод "Элакс", Кировский НИИ средств вычислительной техники, светловодский завод "Калькулятор". Известно порядка десятка серийных моделей дисководов: ГМД 6022, ГМД 6121, МС 5301, МС 5305, МС 5311, МС 5313, МС 5314, МС 5350, ЕС 5325, ЕС 5340. Самые ранние дискеты и дисководы поддерживали только одинарную плотность записи (360 Кбайт); позже появились дискеты двойной плотности (на 720 Кб). В начале 1990-ых годов зеленоградский Научный Центр разработал дисковод повышенной плотности "Электроника МС 5319" (поддёрживавший ёмкость 1,2 Мб), но в массовое производство он попасть не успел.

В 1990-ом году киевский "Электронмаш" наладил производство дискет формата 3,5" (ёмкостью 720 Кб и 1,44Мб) под маркой ГМД-90. FDD-приводы этого форм-фактора в СССР серийно не выпускались. Опытные образцы были созданы зеленоградским Научным Центром ("Электроника МС 5308", он же НИОКР "Ответы"), киевским НПО "Электронмаш" (В959) и Кировским НИИСВТ (индекс модели пока пока не установлен). При этом поздние отечественные компьютеры (ЕС 1849, ЕС 1863, "Электроника МС 1504", "Кворум-128+", "Магистр-128" и др.) комплектовались 3-дюймовыми дисководами зарубежного производства.

Ниже вы можете видеть дискеты моделей ГМД-90, МС 5801.02, ГМД-130, ДО-130, дисководы МС 5305 (1989 г.в., Зеленоградский НИИ ТМ), ЕС 5325 (1990 г.в., Пензенский НИИ СВТ), МС 5311(1990 г.в., Зеленоградский НИИ ТМ), МС 5313 (1992 и 1993 гг. в., зеленоградский завод "Элакс") и несколько фотографий из сторонних источников. Обратите внимание, что в 1990-ом году в СССР уже использовались штрих-коды.

Коробка с дискетами ГМД-90

Коробка с дискетами ГМД-90

Дискеты ГМД-90 ёмкостью 1,44 Мб

Дискеты ГМД-90 ёмкостью 1,44 Мб

Дискеты ГМД-90 ёмкостью 740 Кб

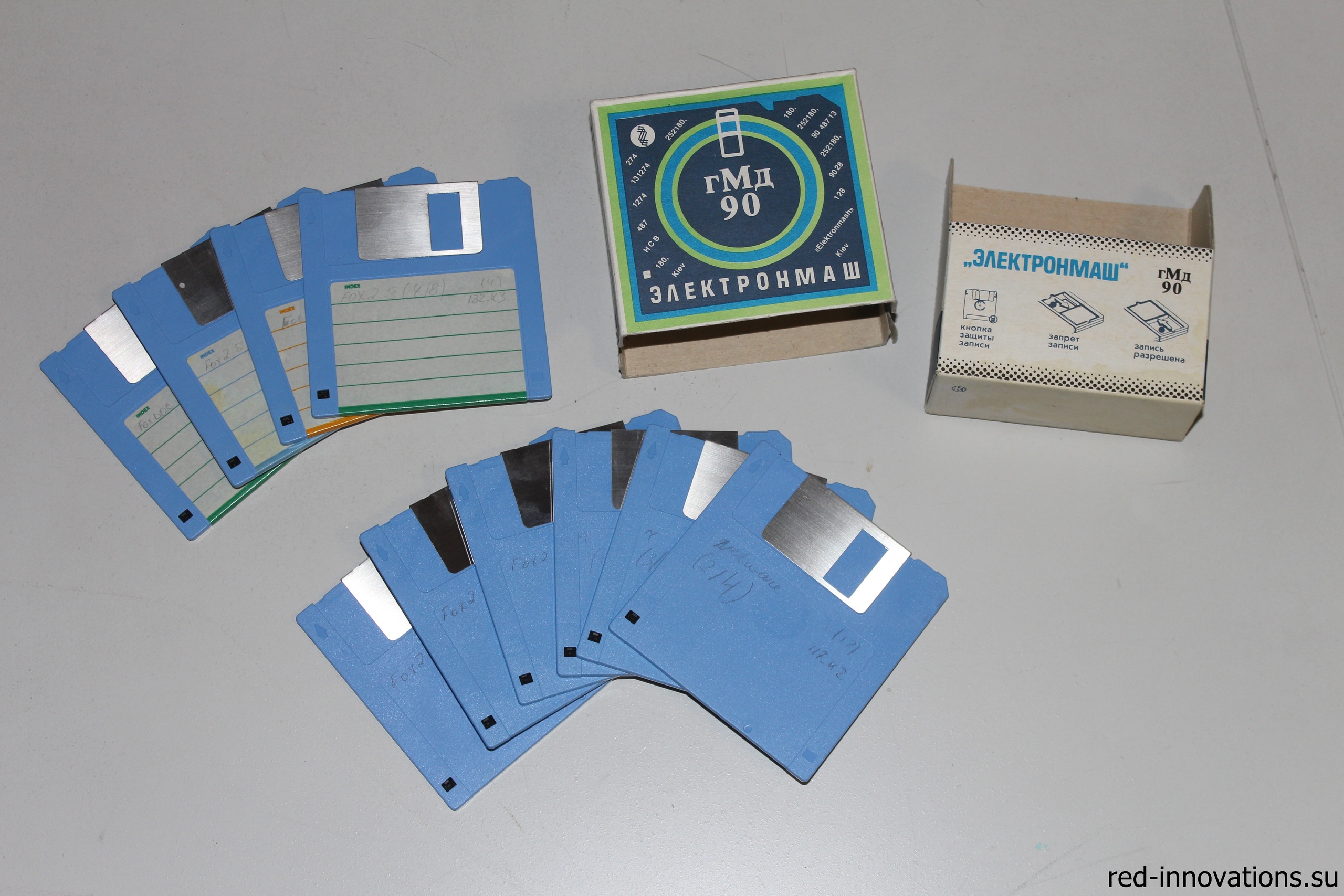

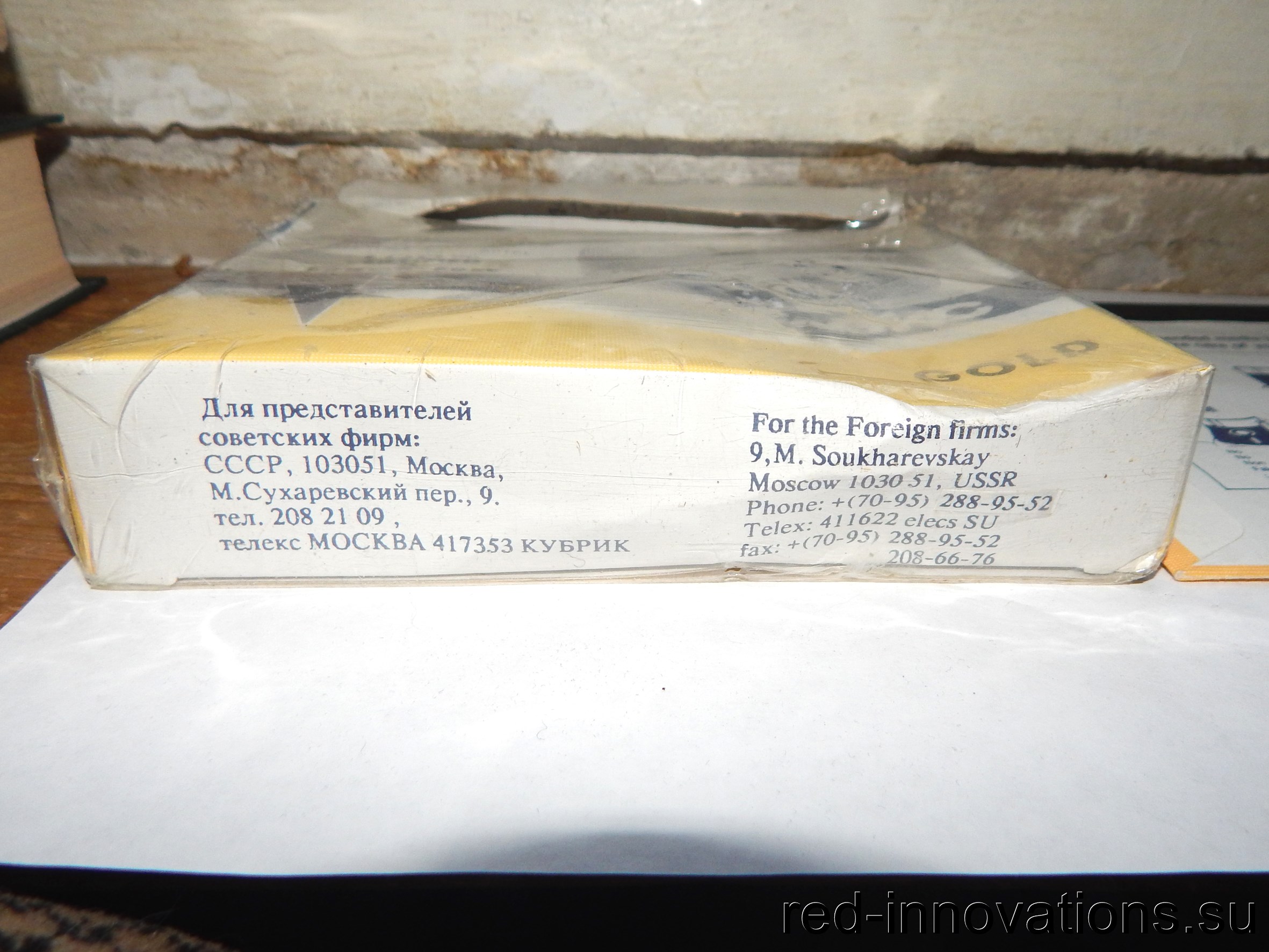

Коробка с дискетами ГМД-90

Коробка с дискетами ГМД-90

Коробка с дискетами ГМД-90

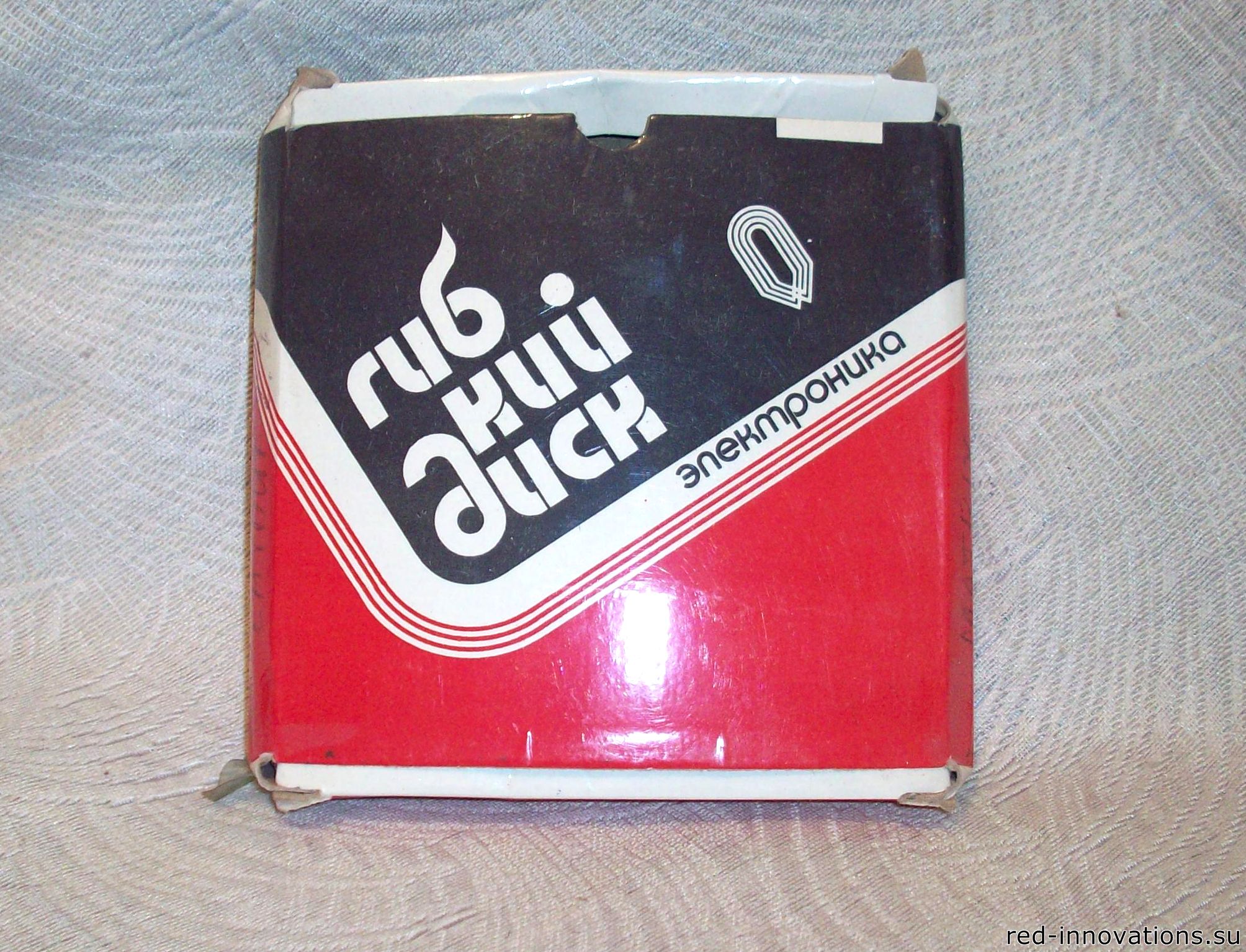

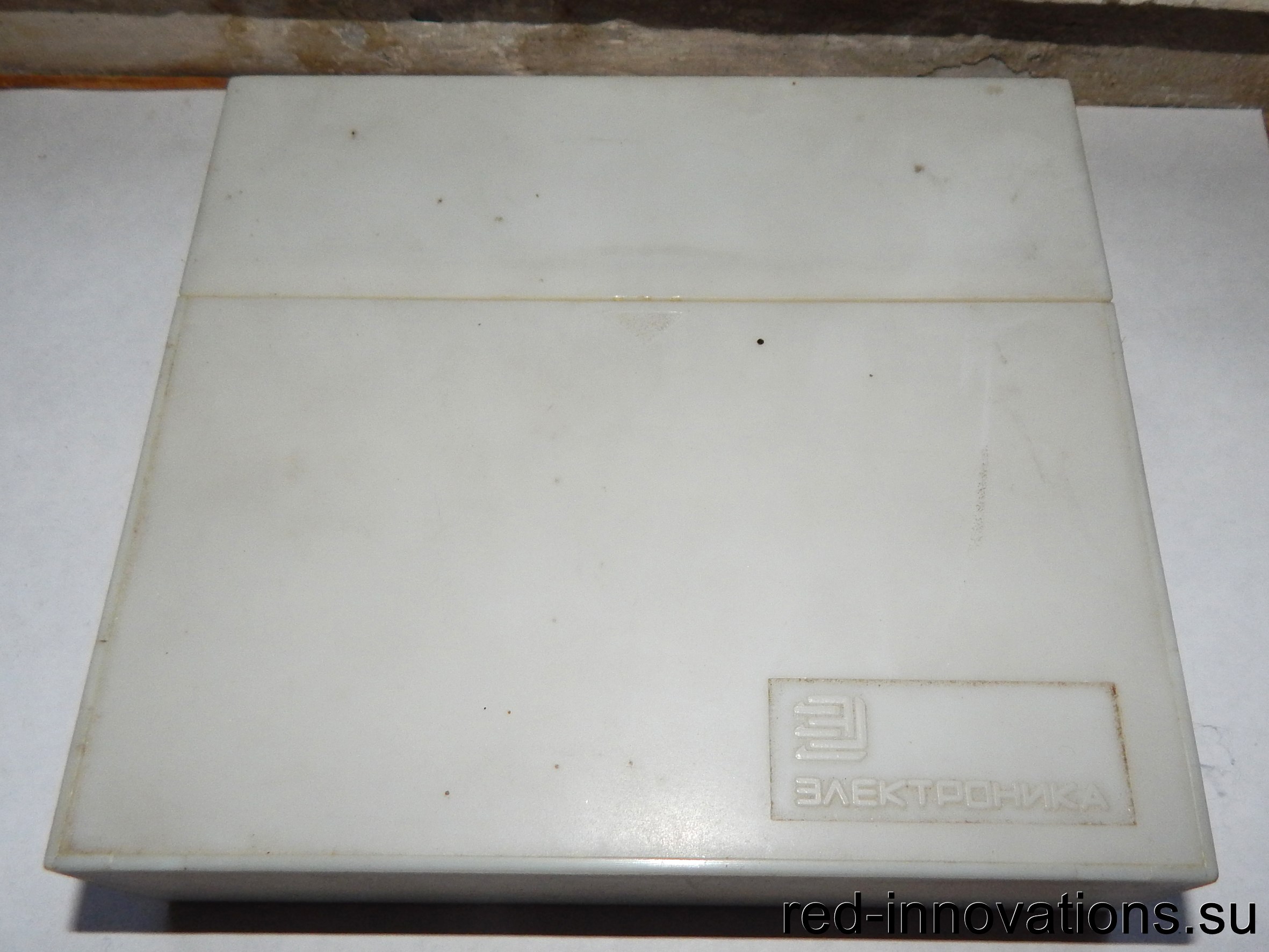

Коробка с дискетами "Электроника МС5801.02"

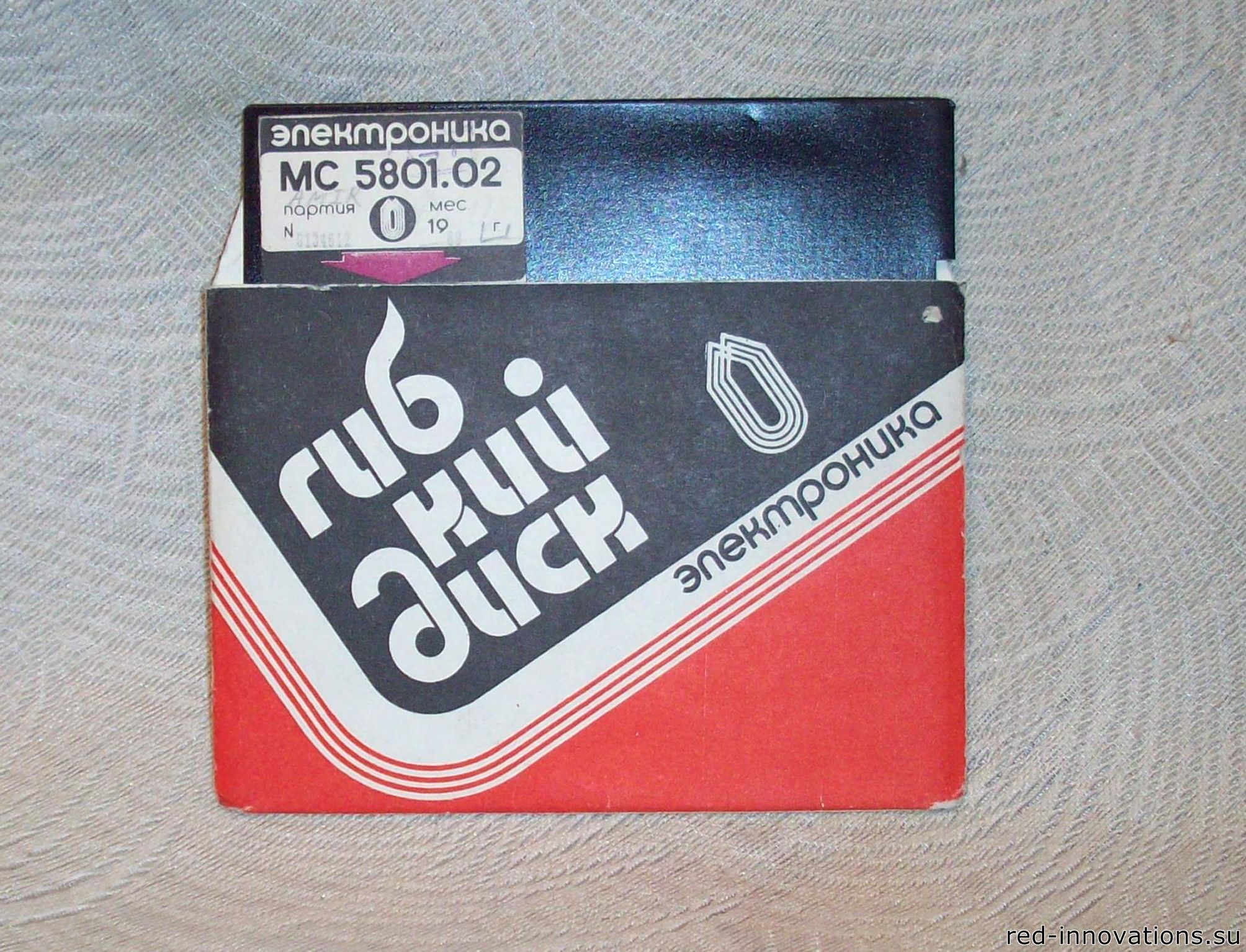

Дискета "Электроника МС5801.02" в конверте

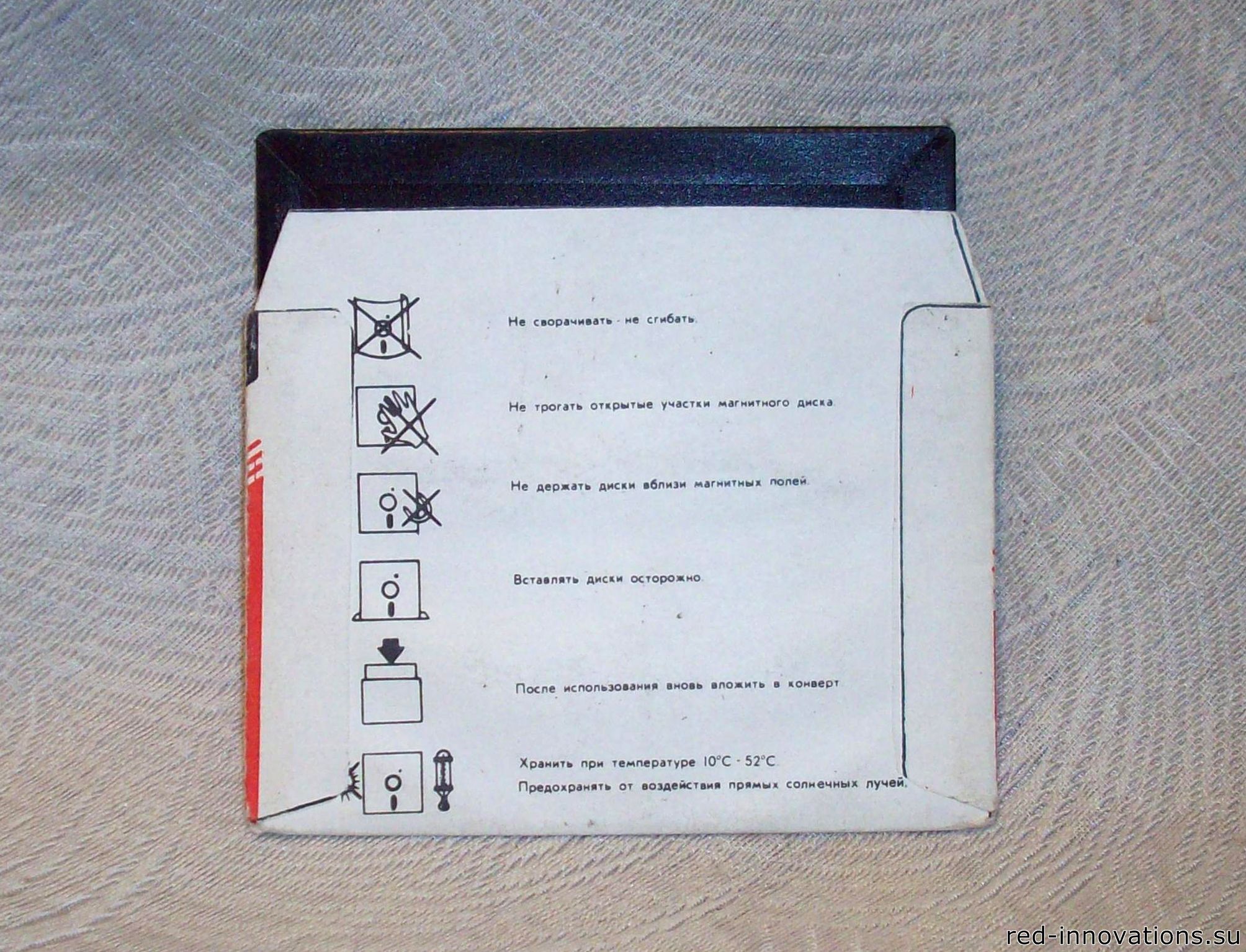

Дискета "Электроника МС5801.02" в конверте (обратная сторона)

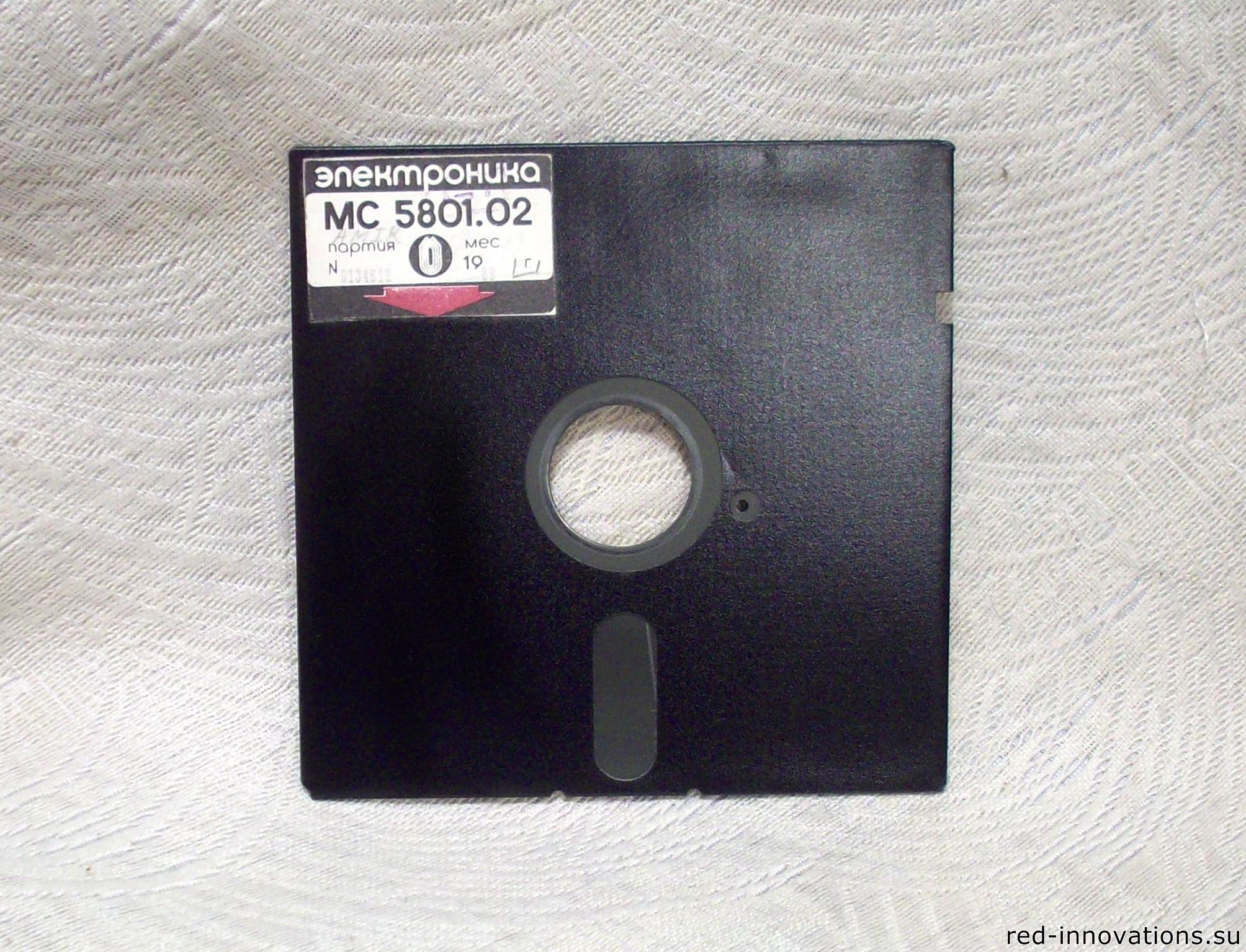

Дискета "Электроника МС5801.02"

Дискета "Электроника МС5801.02" (обратная сторона)

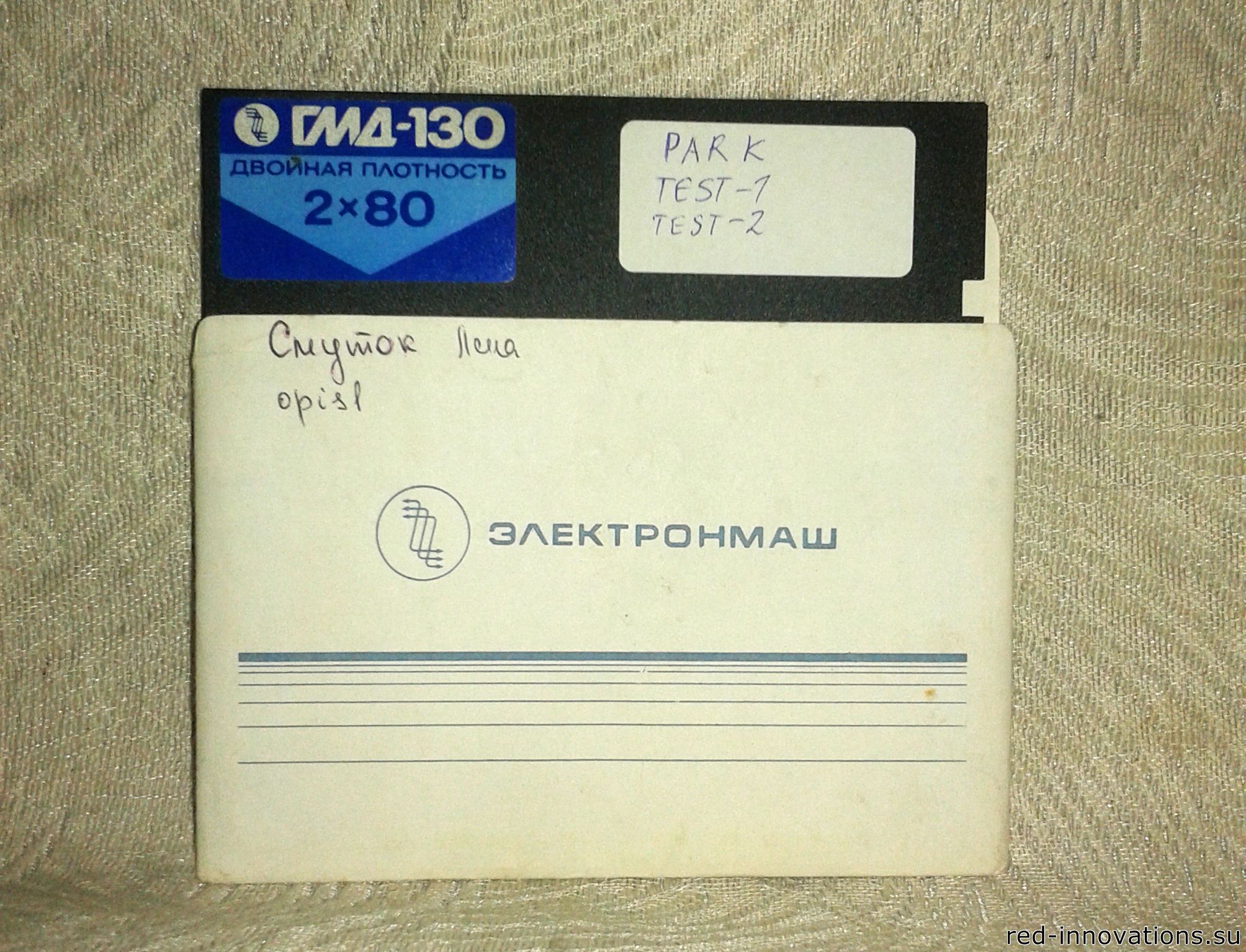

Дискета ГМД-130 в конверте

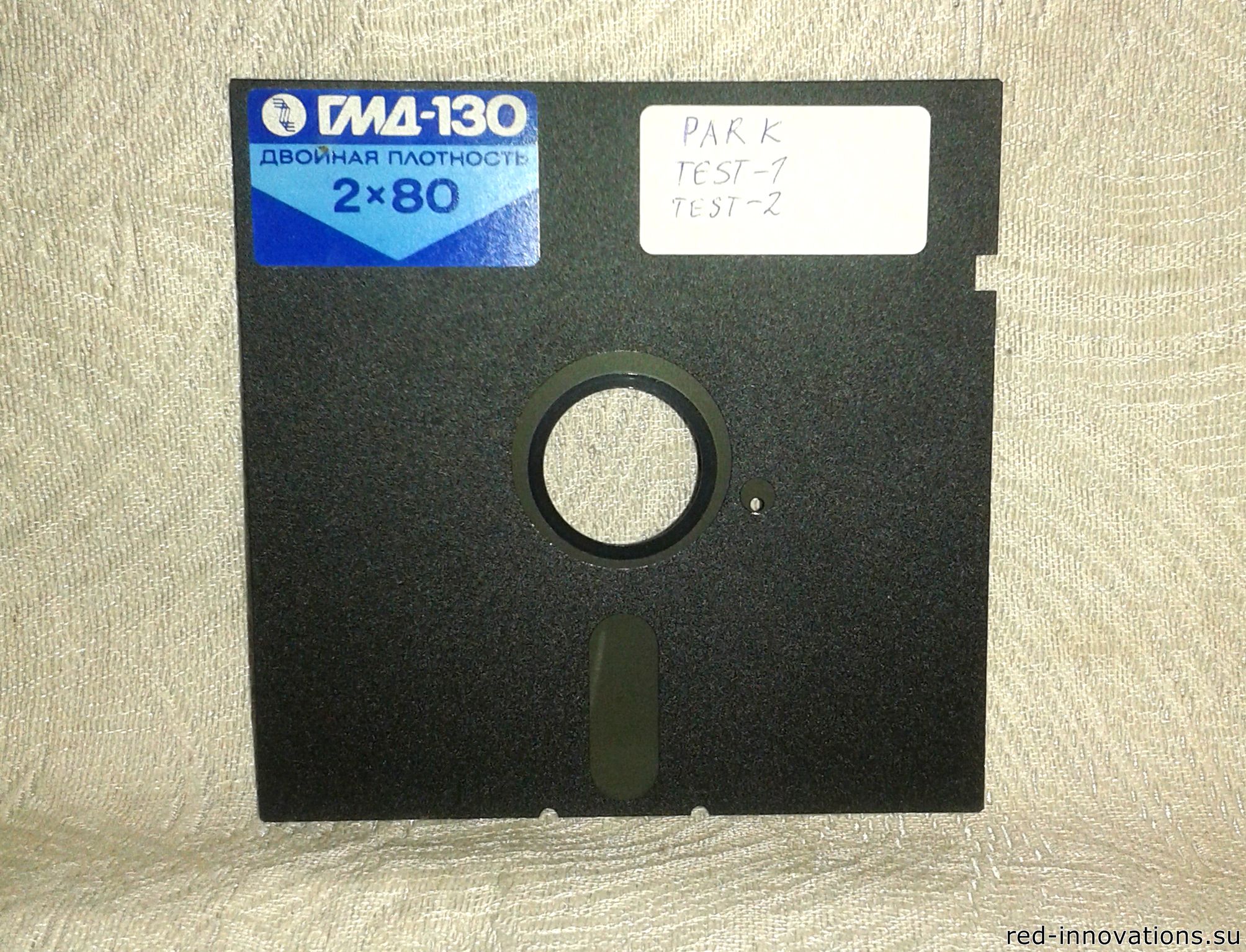

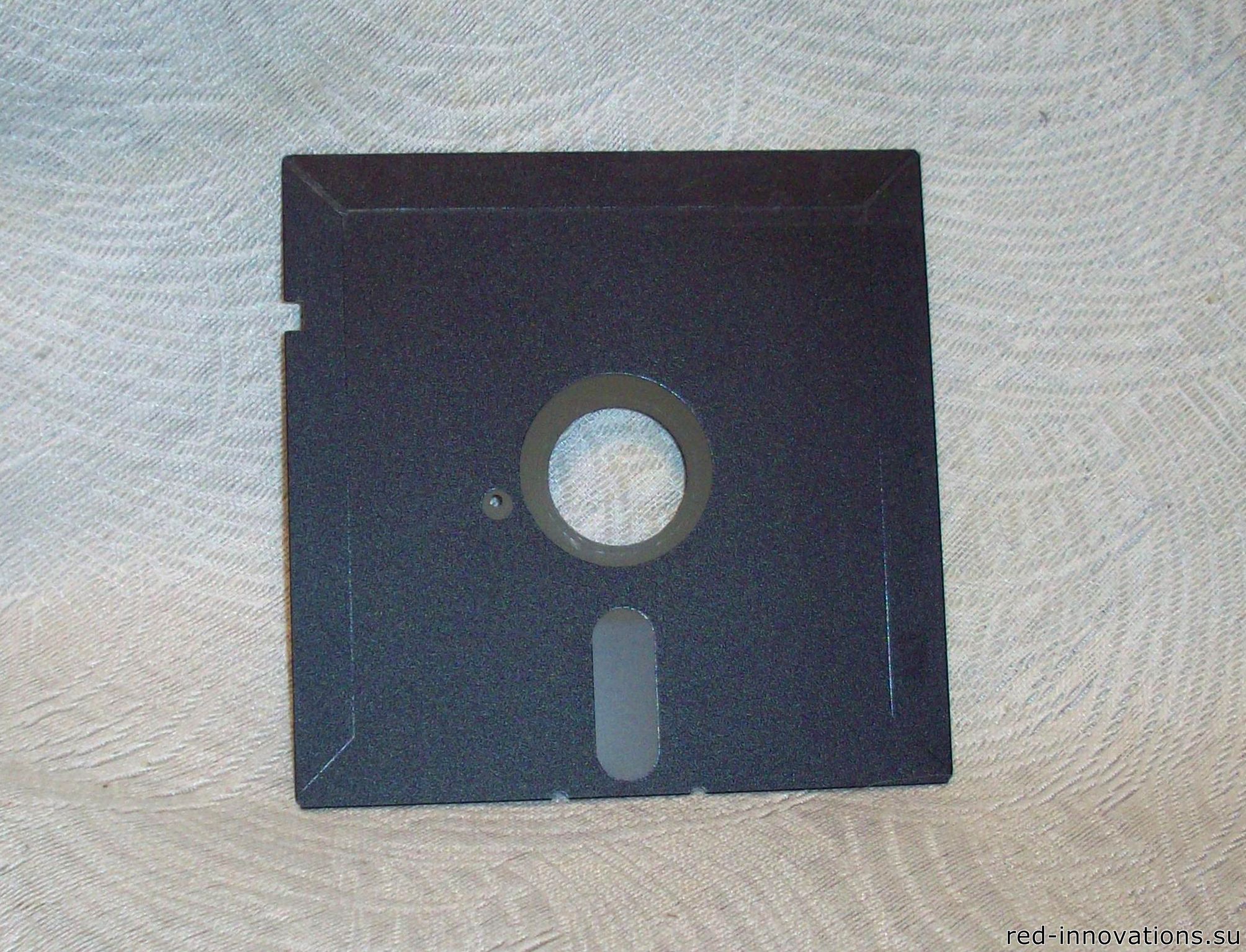

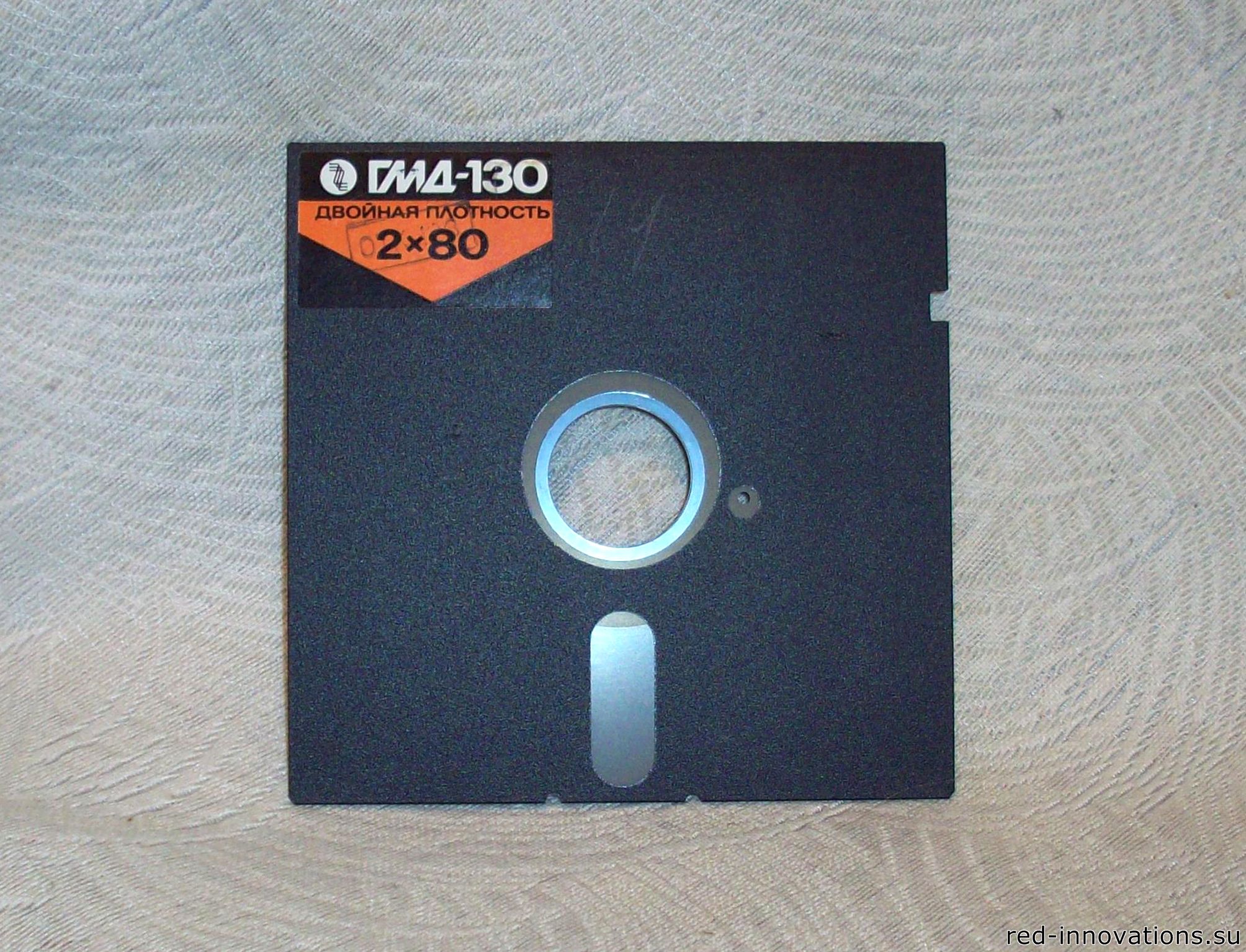

Дискета ГМД-130

Дискета ГМД-130 (другой вариант)

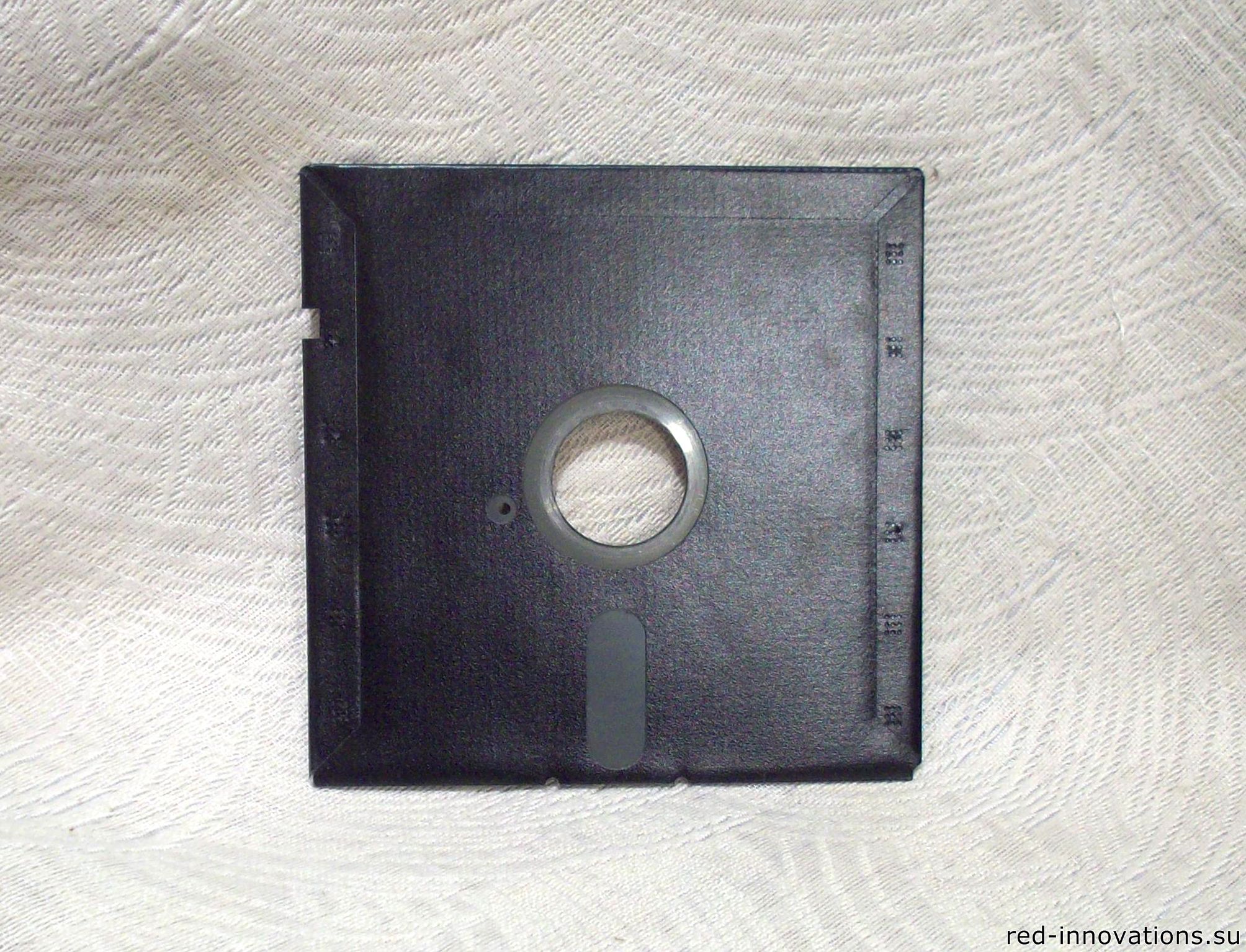

Дискета ГМД-130 (обратная сторона)

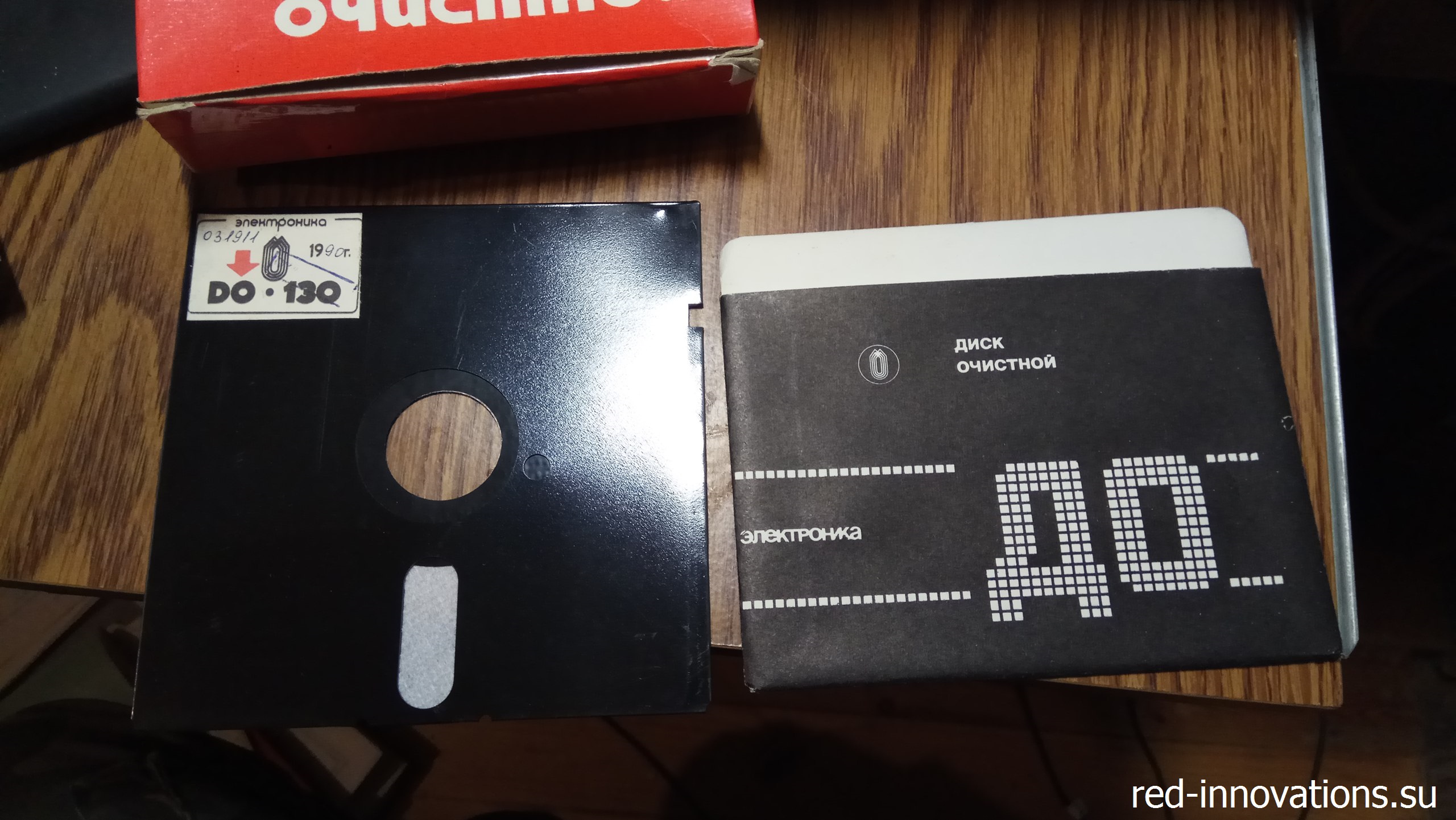

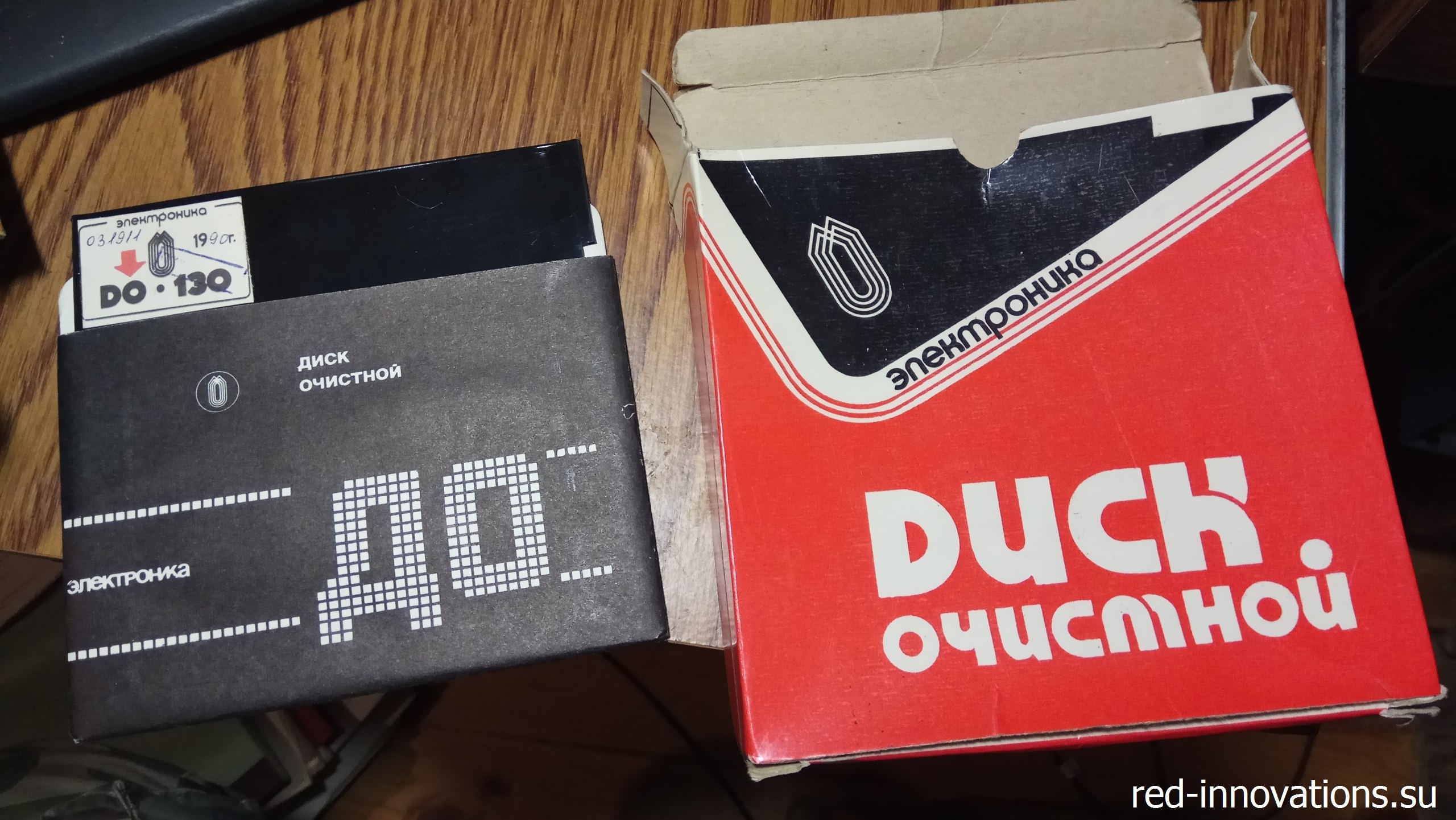

Чистящая дискета ДО-130

Чистящая дискета ДО-130

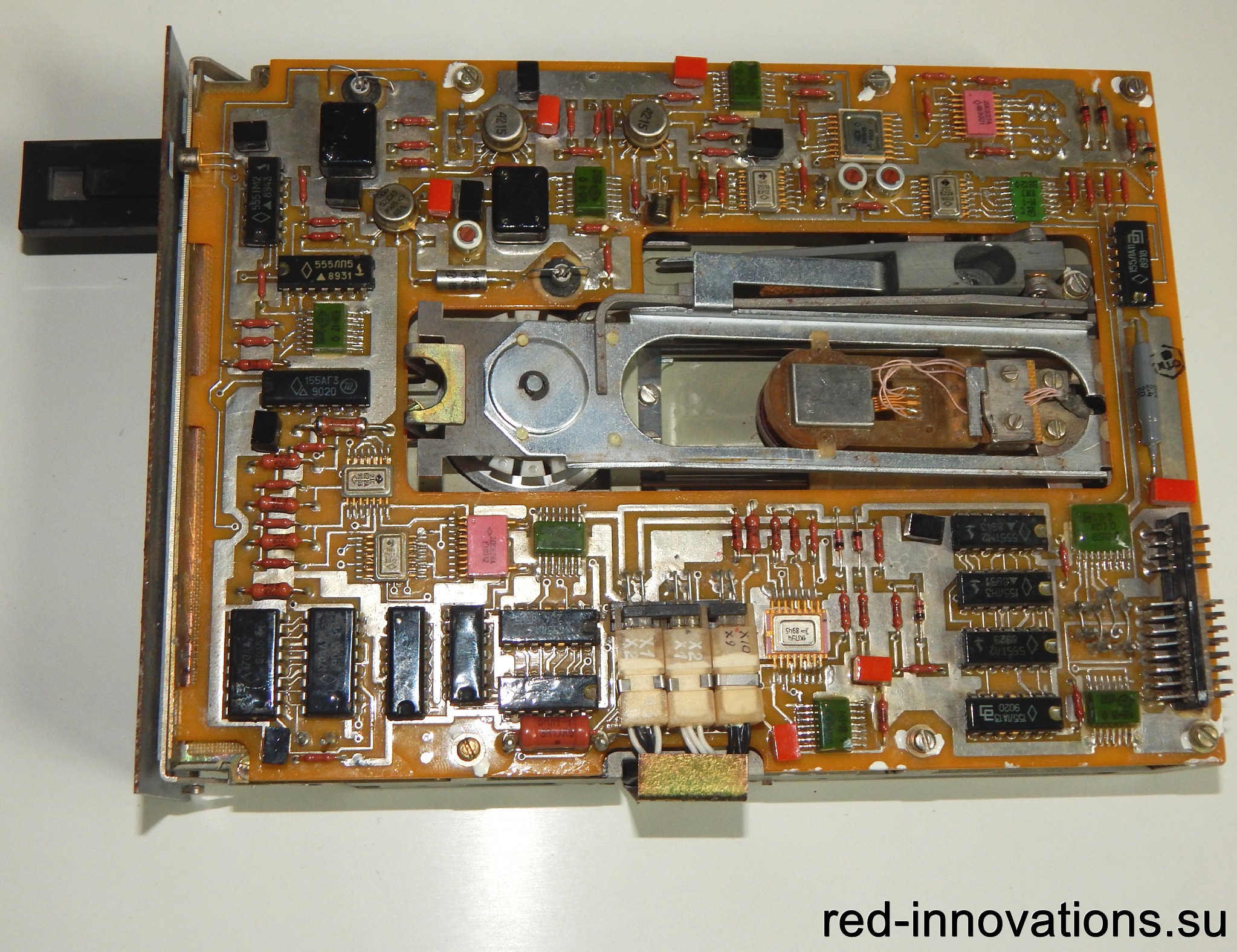

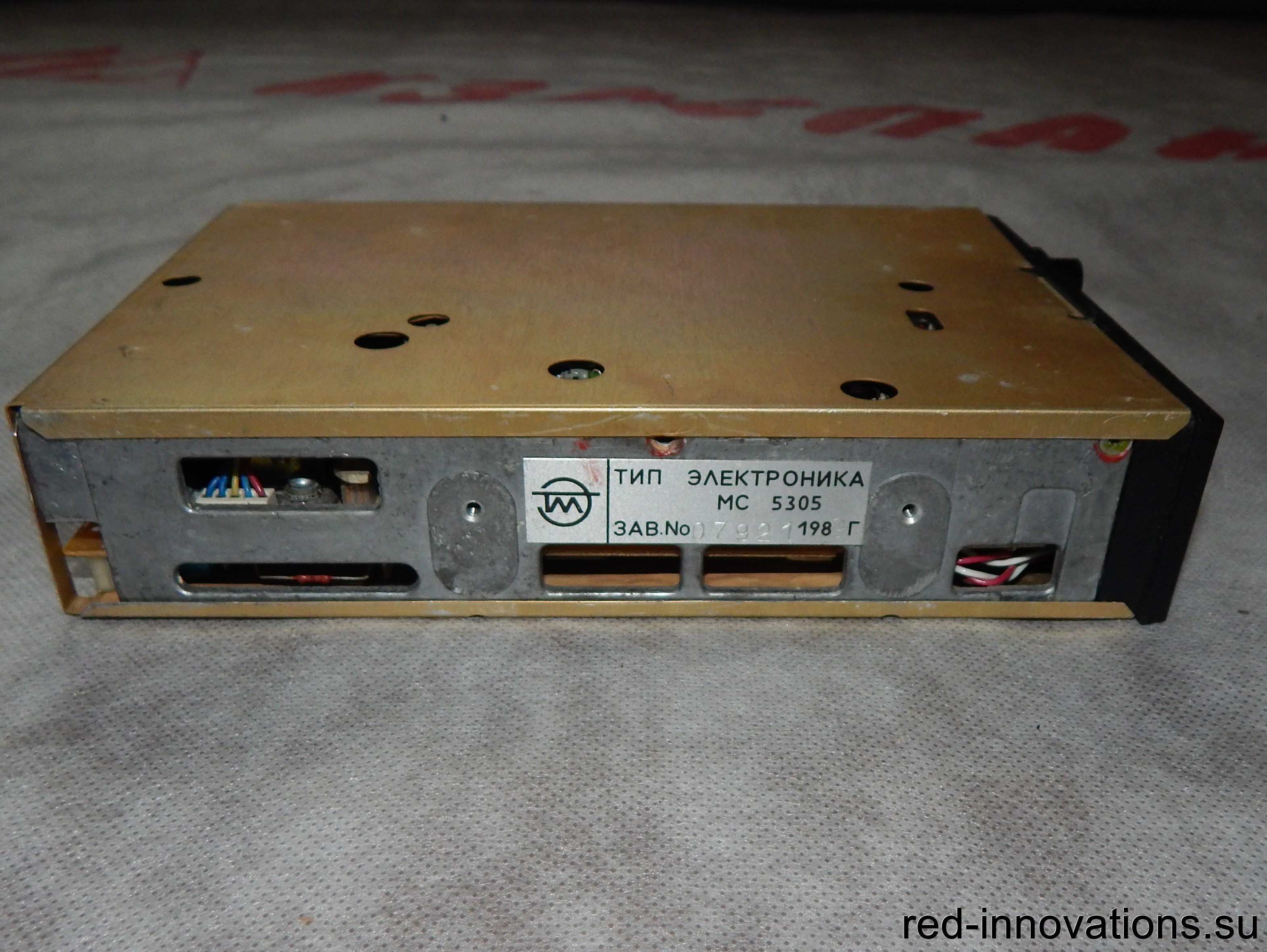

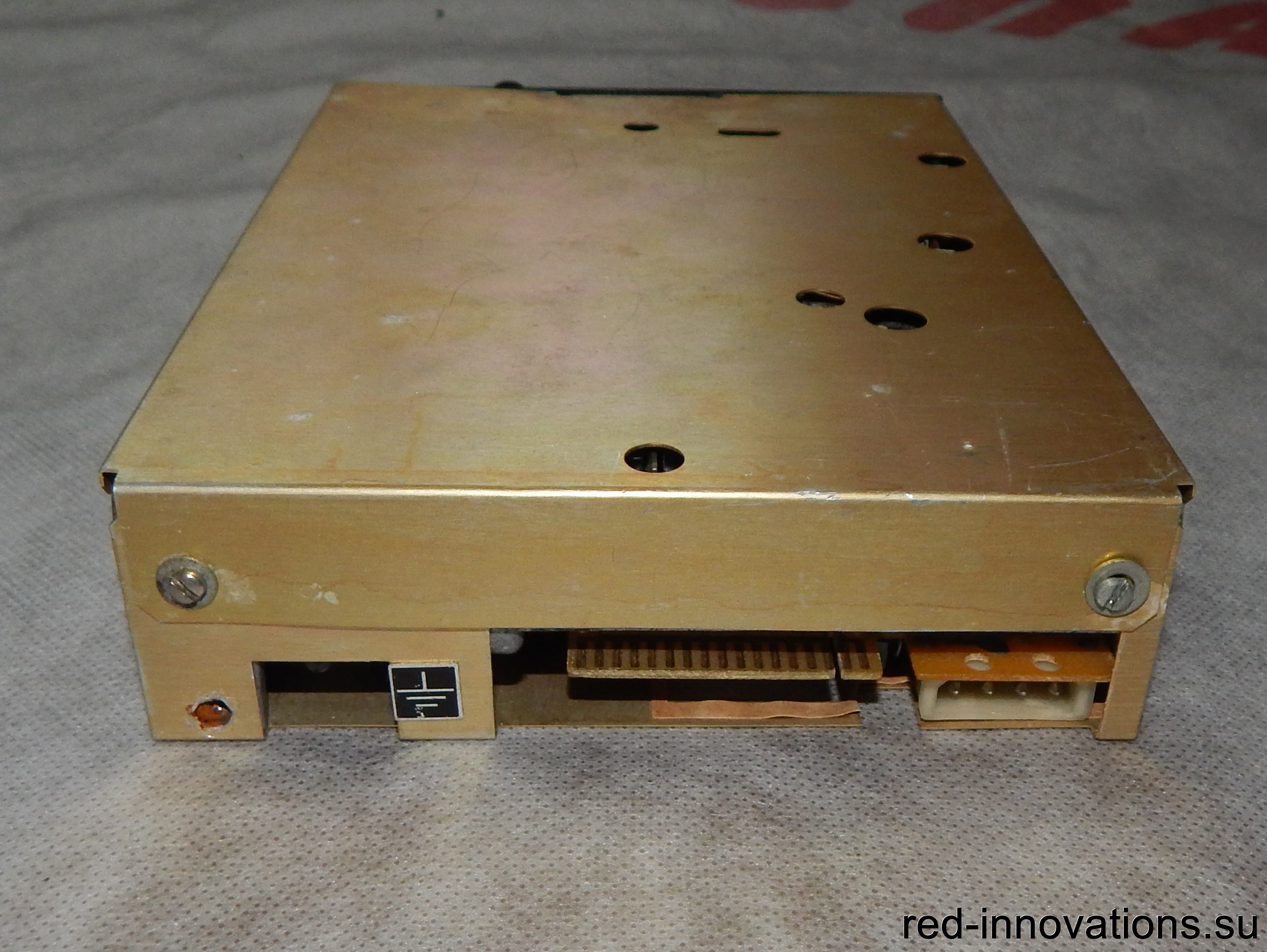

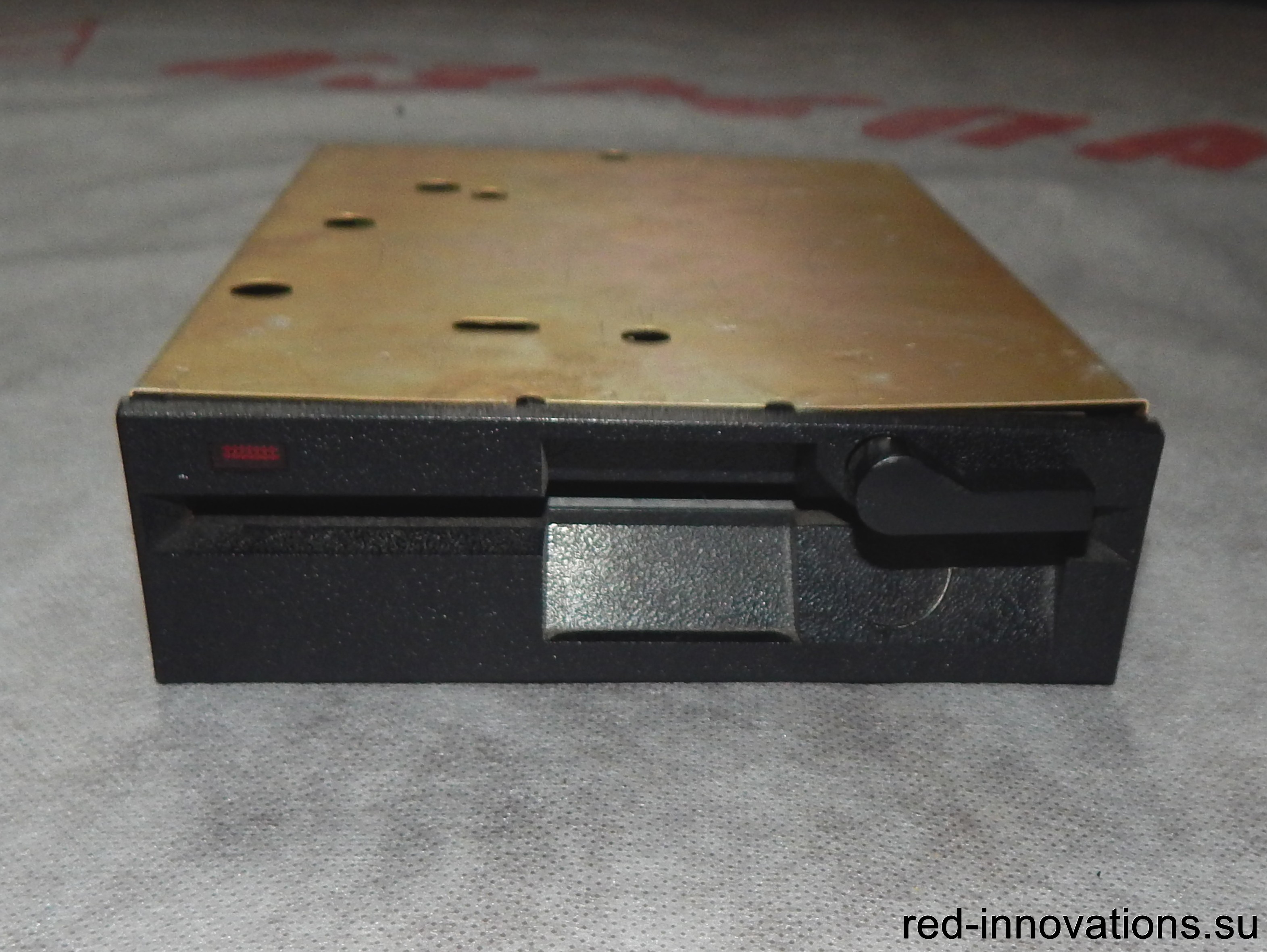

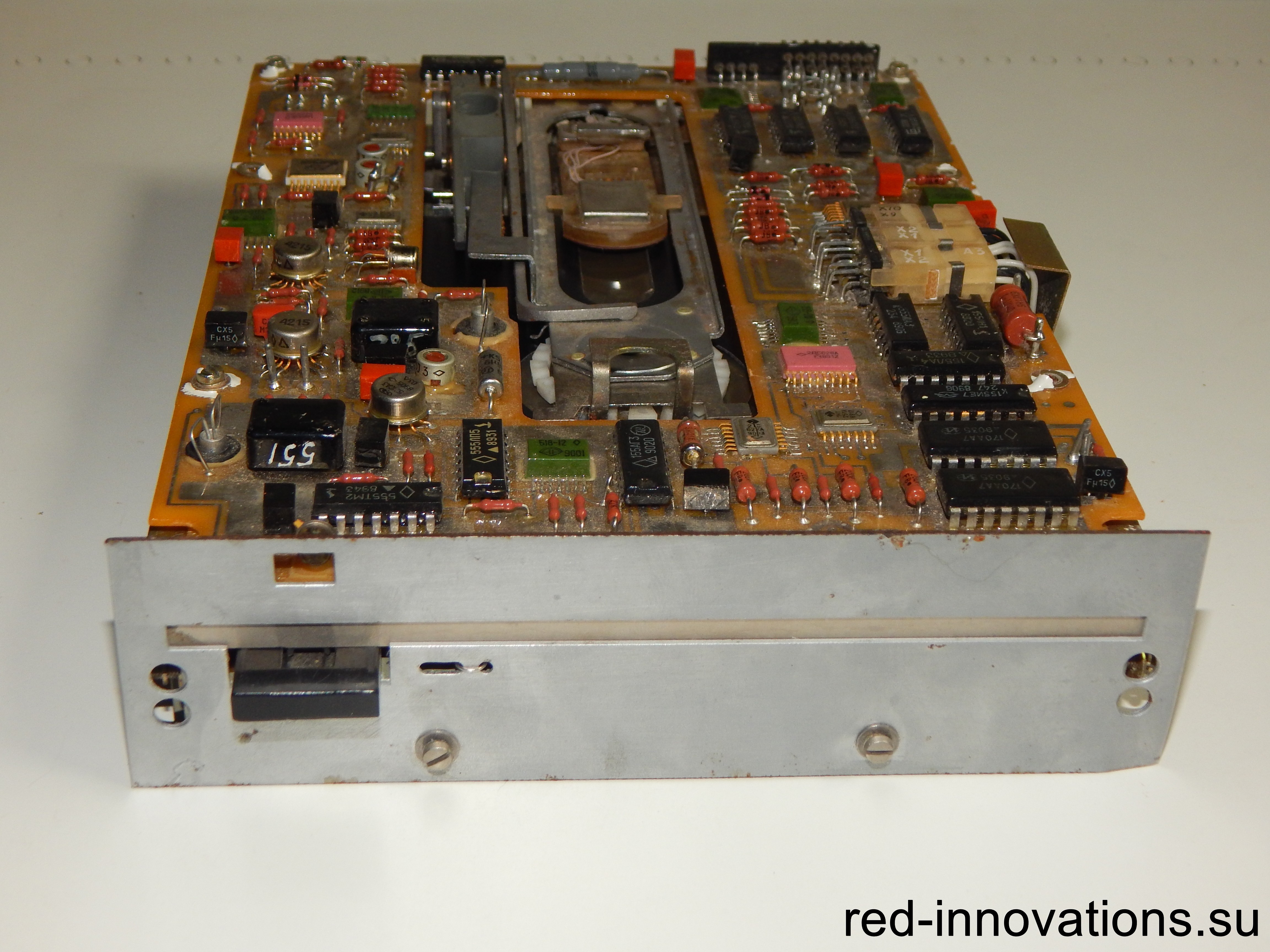

Дисковод "Электроника МС 5305"

Дисковод "Электроника МС 5305"

Дисковод "Электроника МС 5305"

Дисковод "Электроника МС 5305"

Дисковод "Электроника МС 5305"

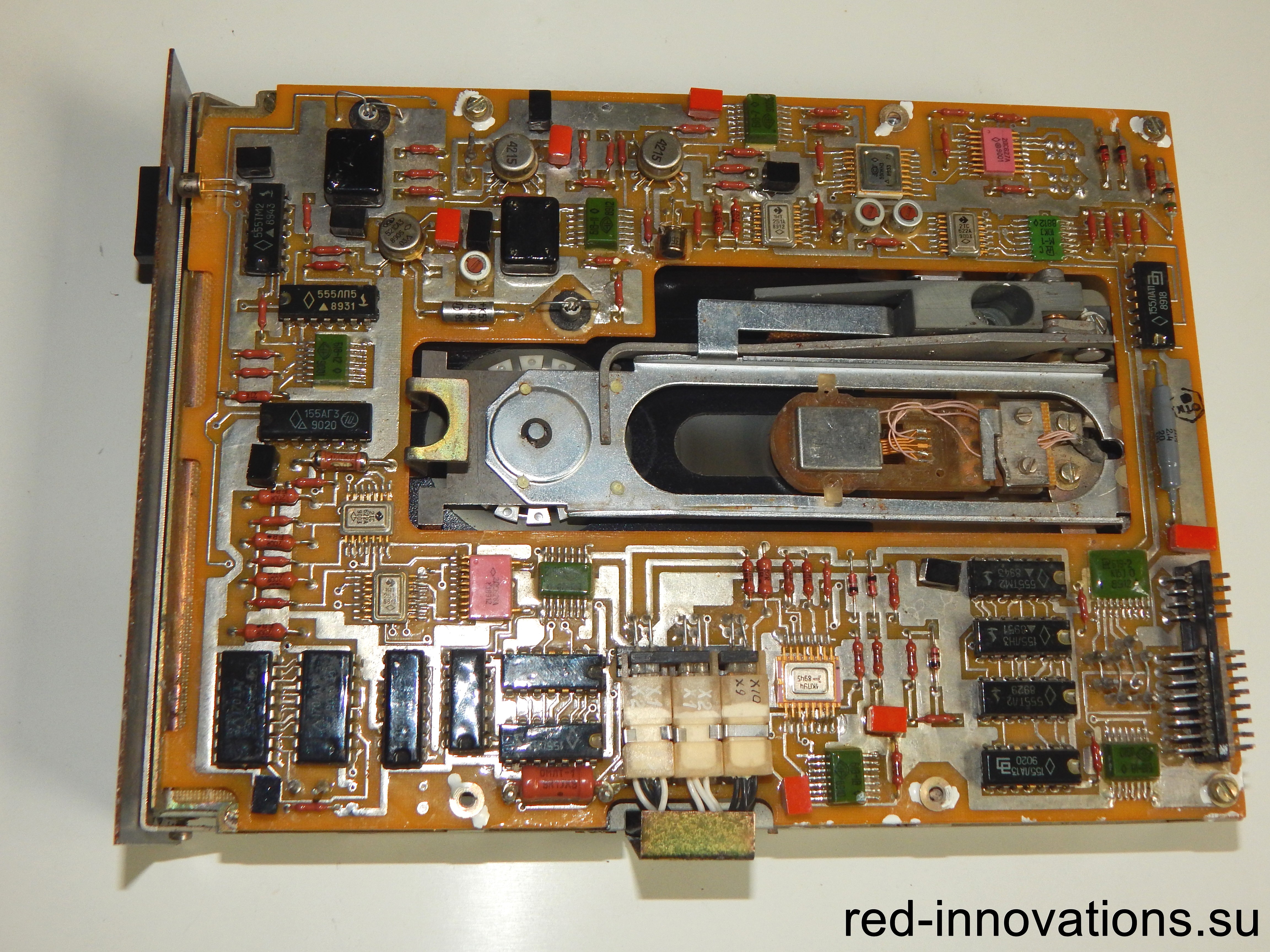

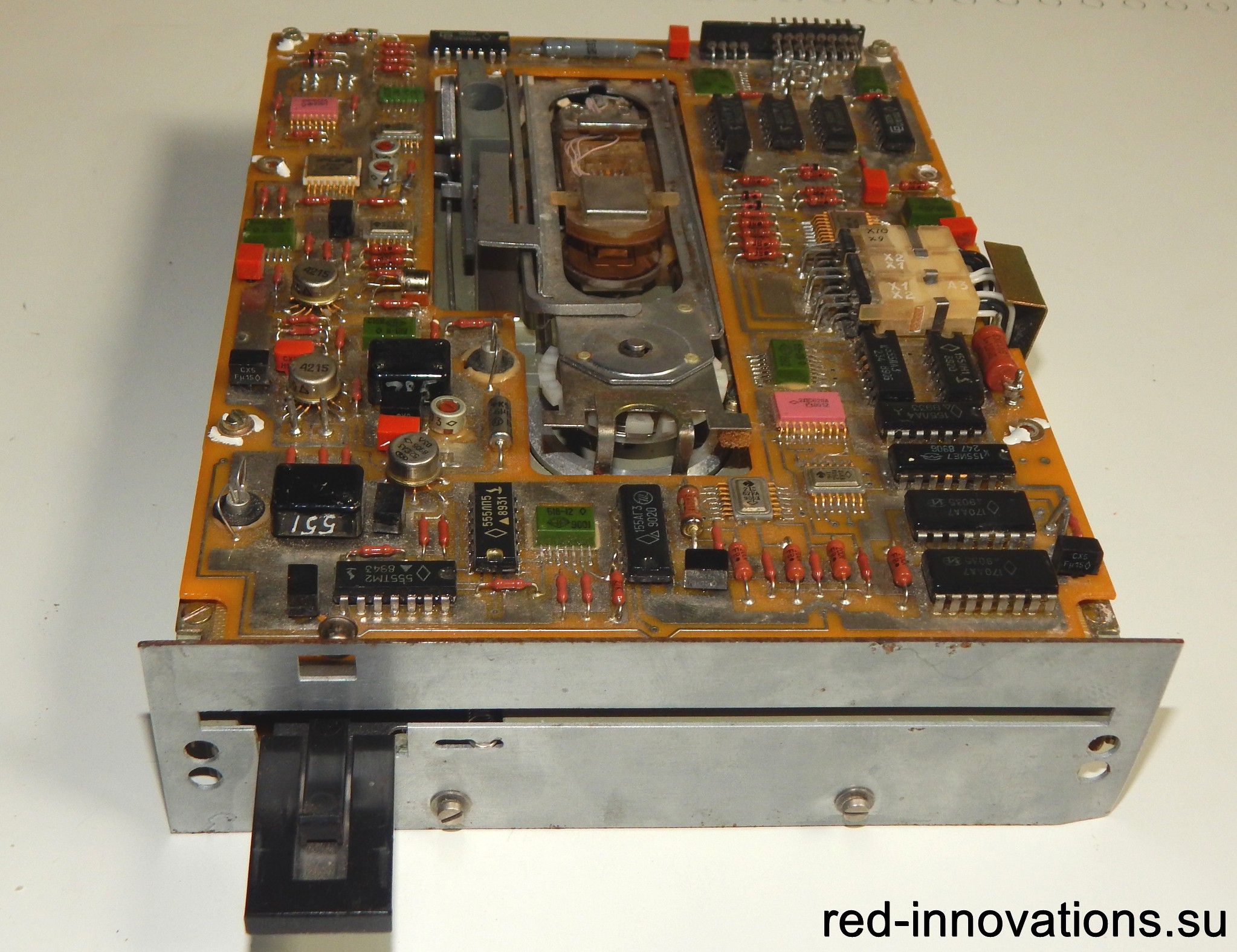

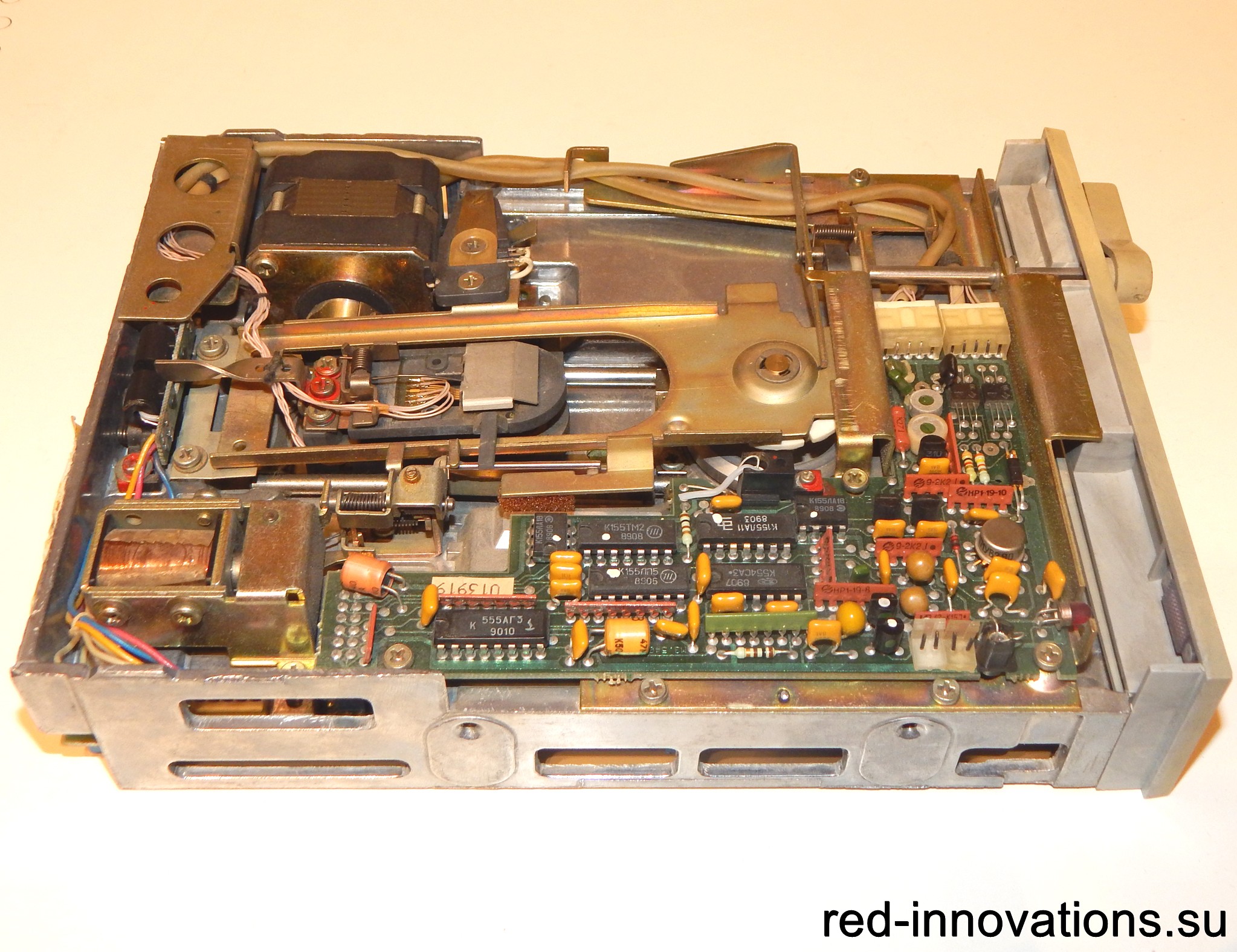

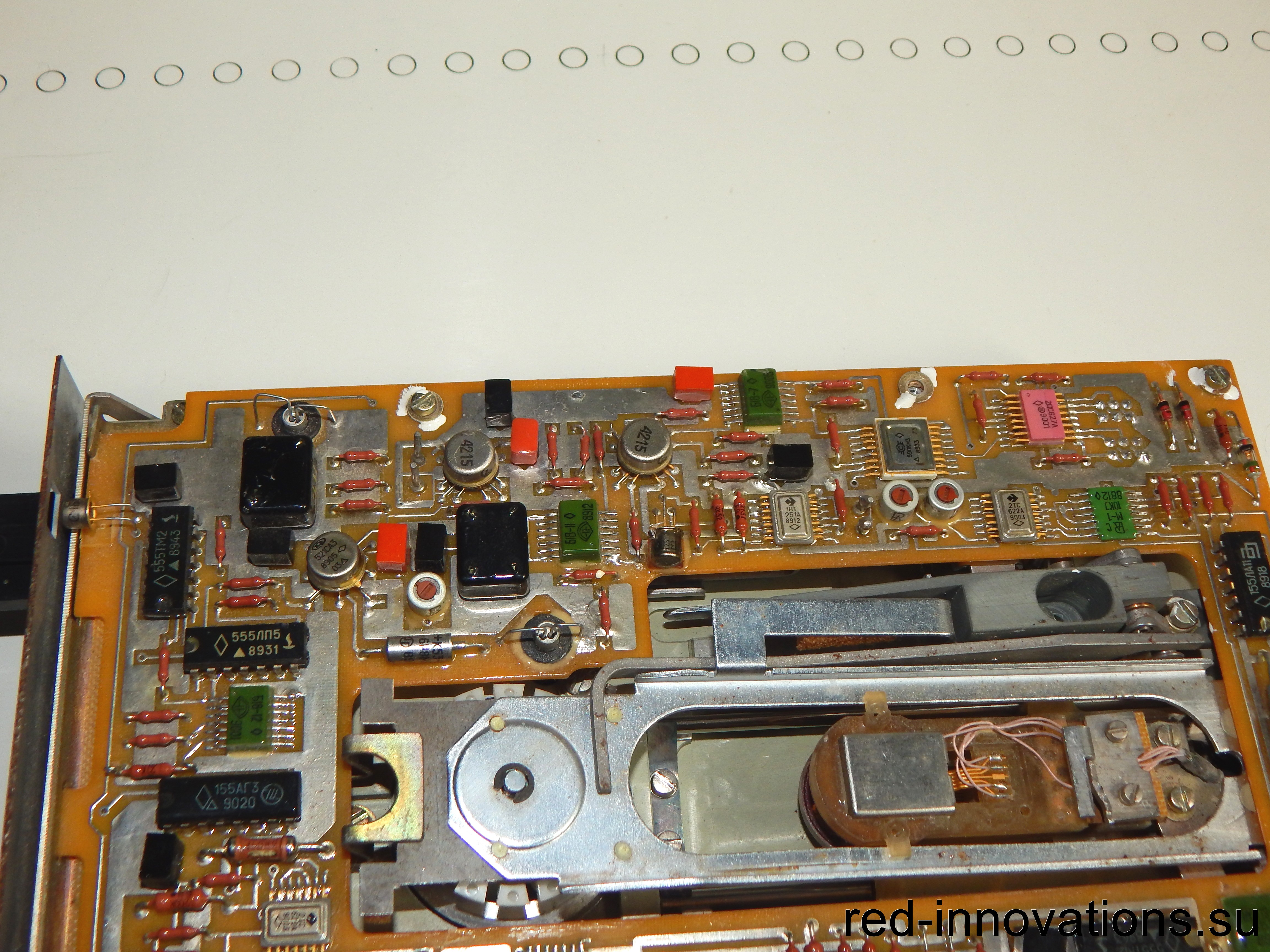

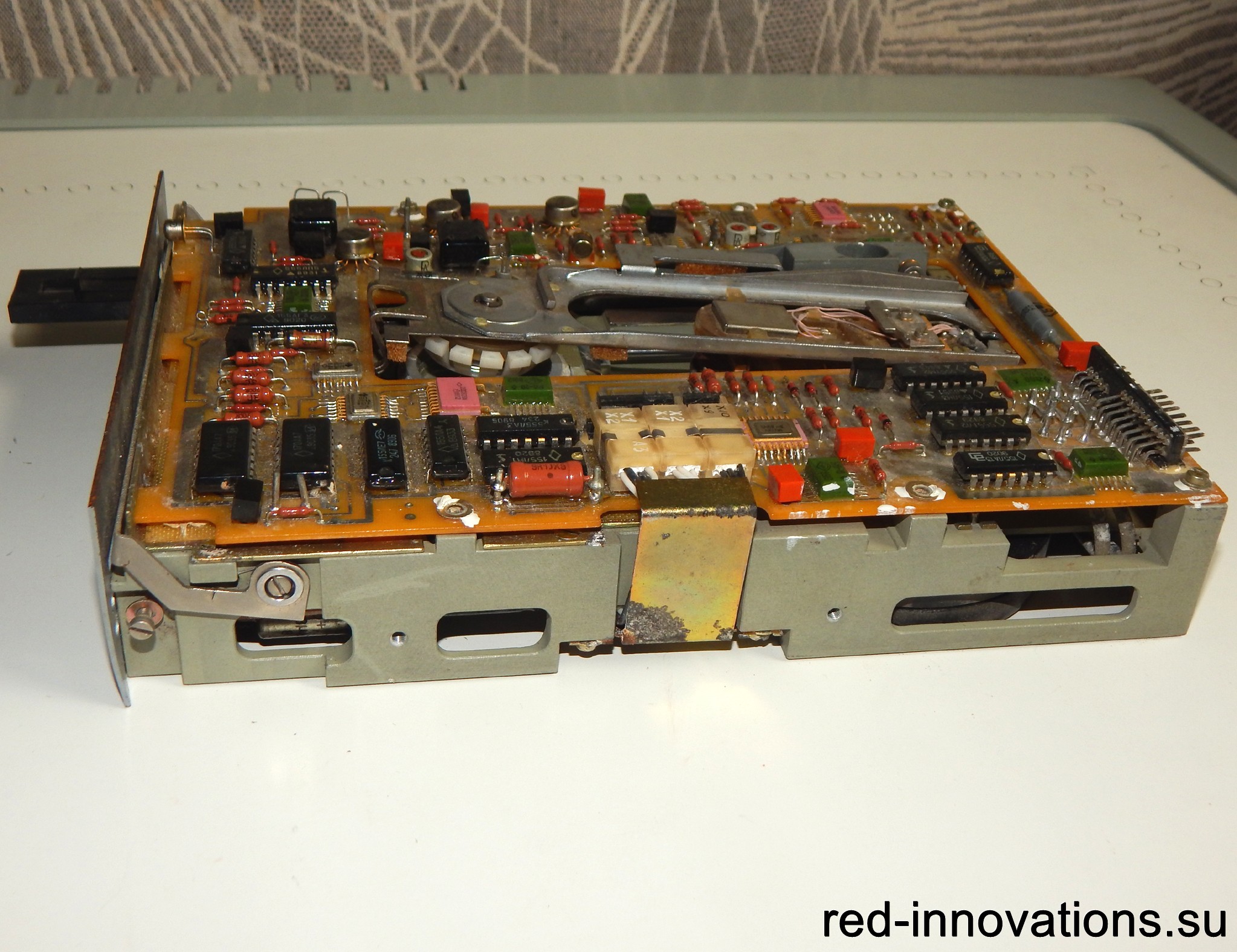

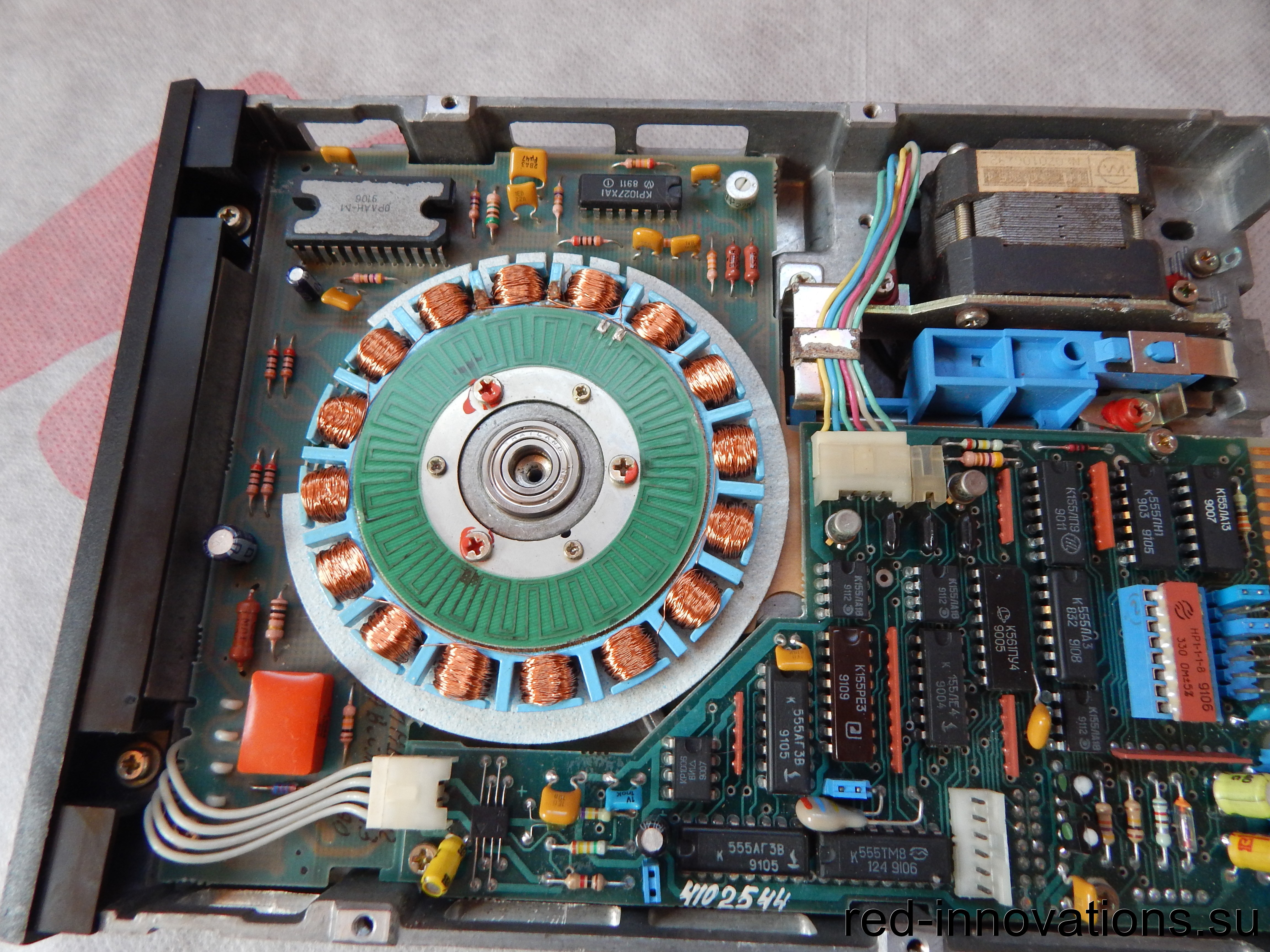

Дисковод "Электроника МС 5305" с демонтированными экранами

Дисковод "Электроника МС 5305" с демонтированными экранами

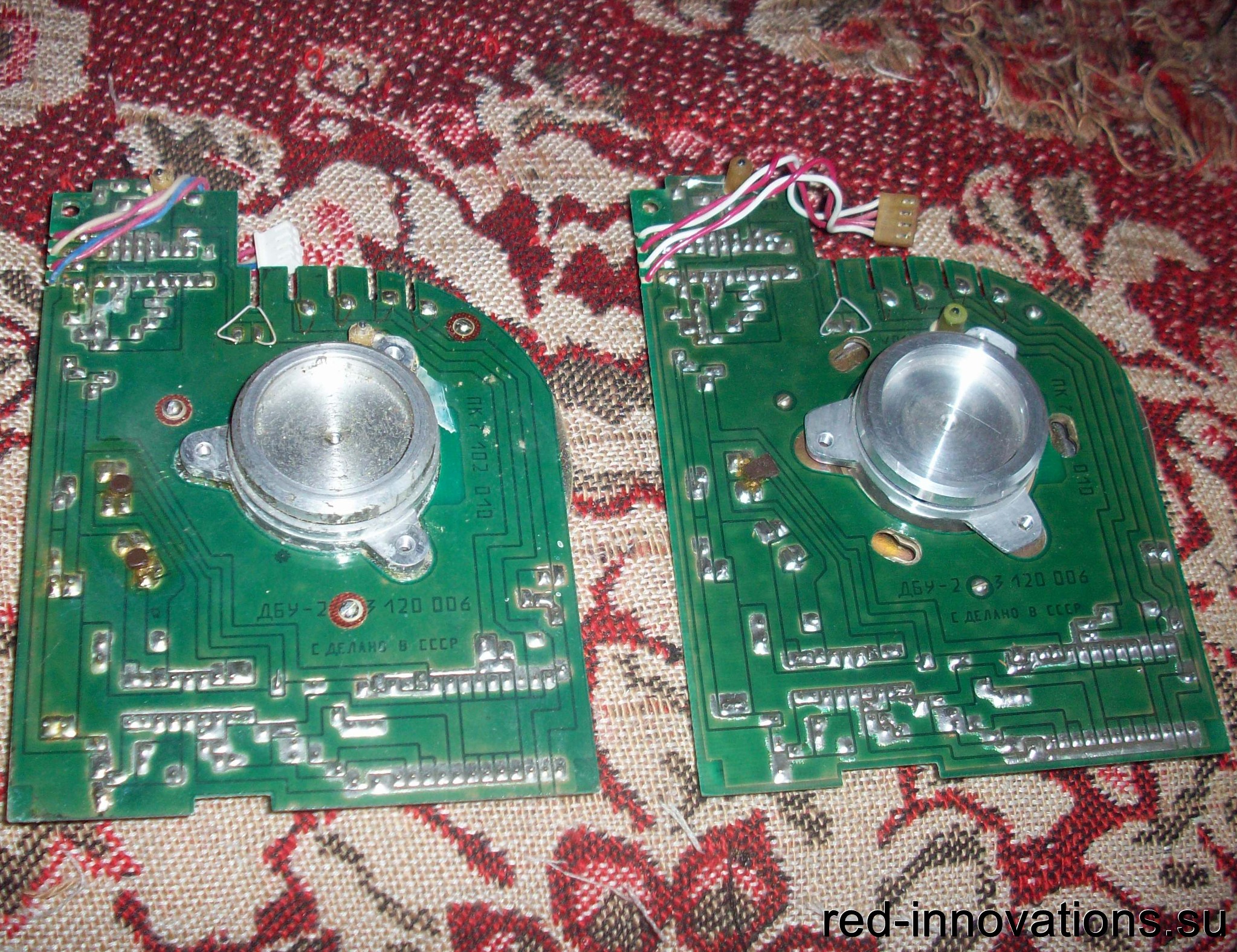

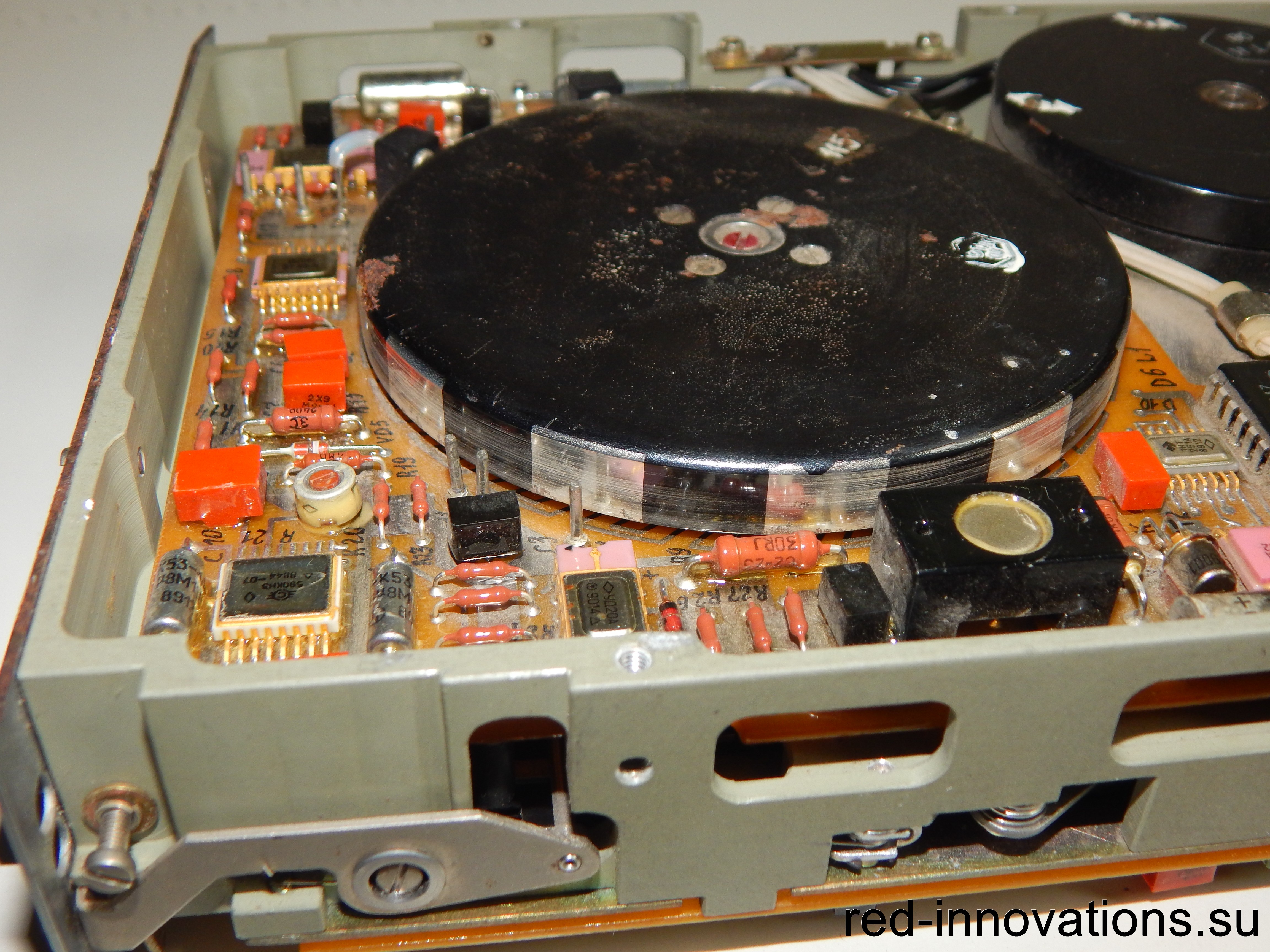

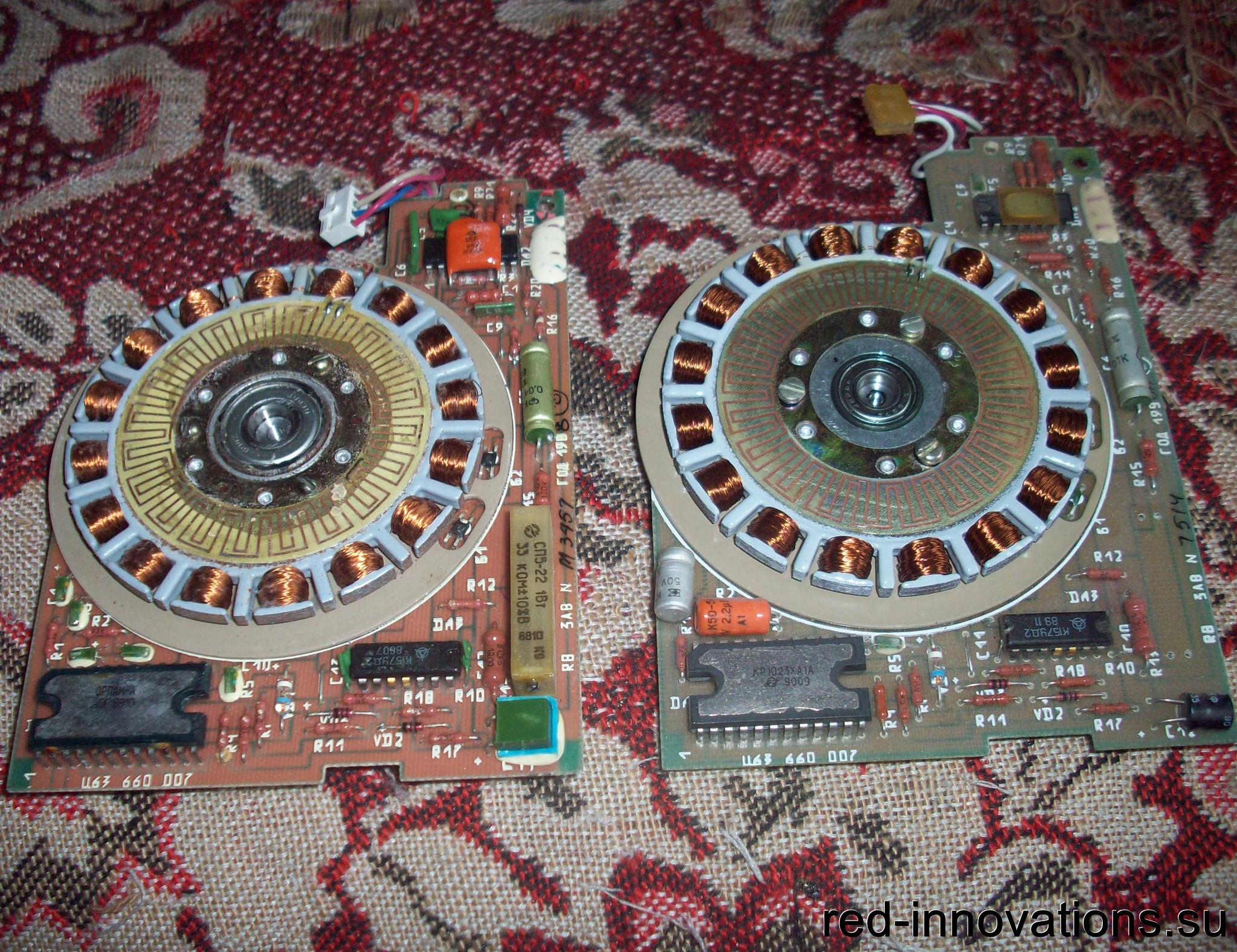

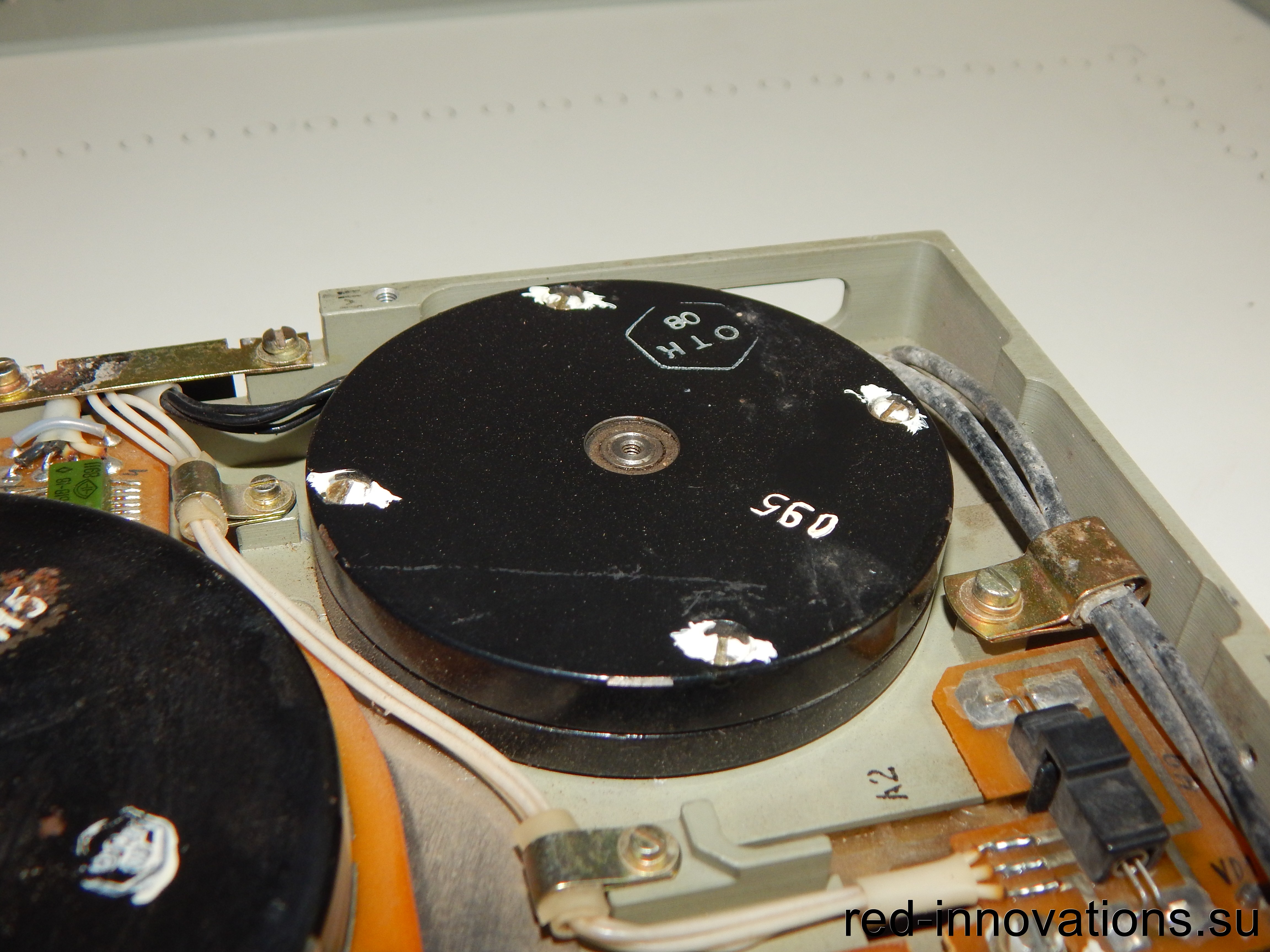

Дисковод "Электроника МС 5305" - ведущие двигатели

Дисковод "Электроника МС 5305" - ведущие двигатели
(из правого вандалами похищены содержащие драгоценные металлы радиокомпоненты)

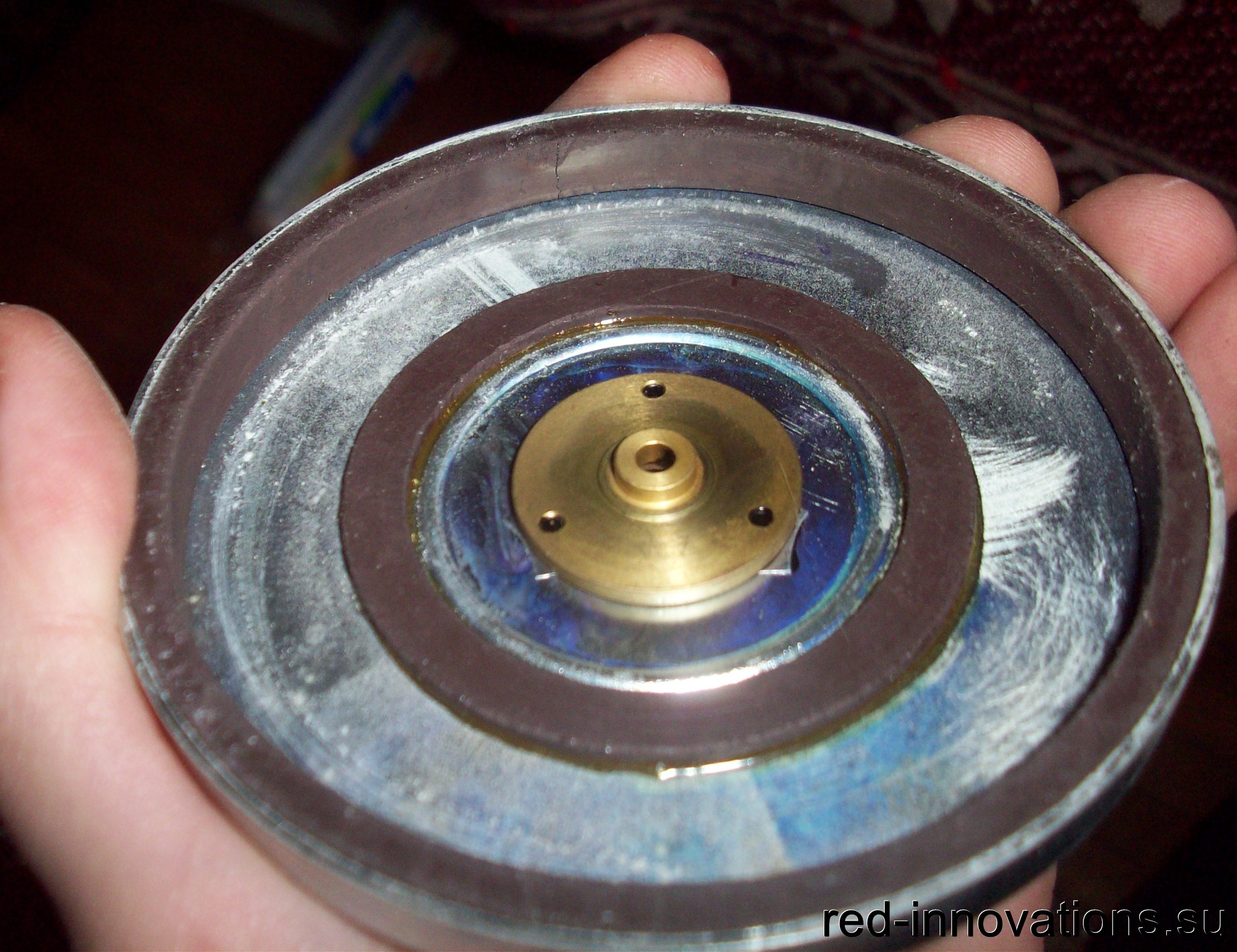

Дисковод "Электроника МС 5305" - ротор ведущиго двигателя

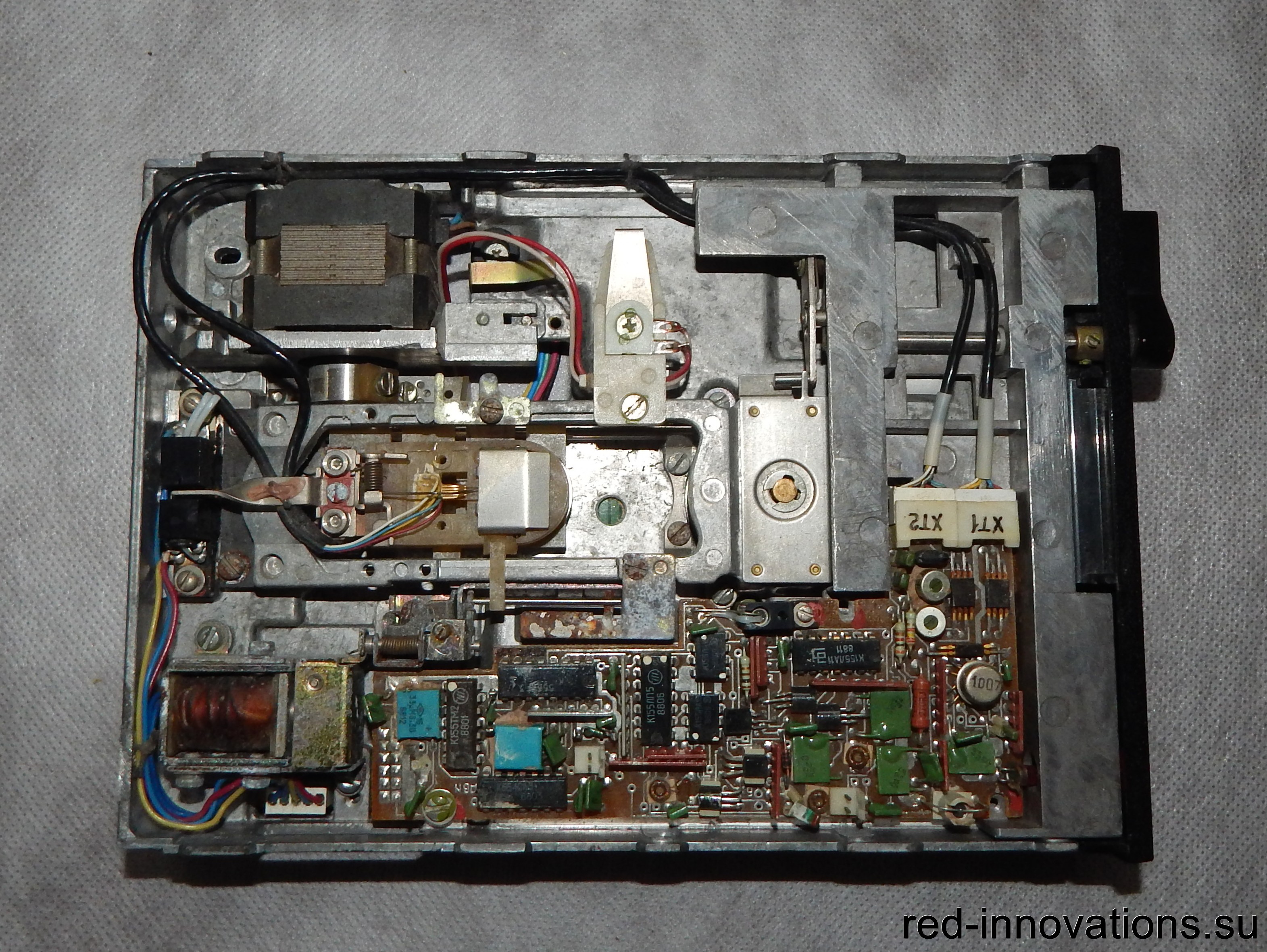

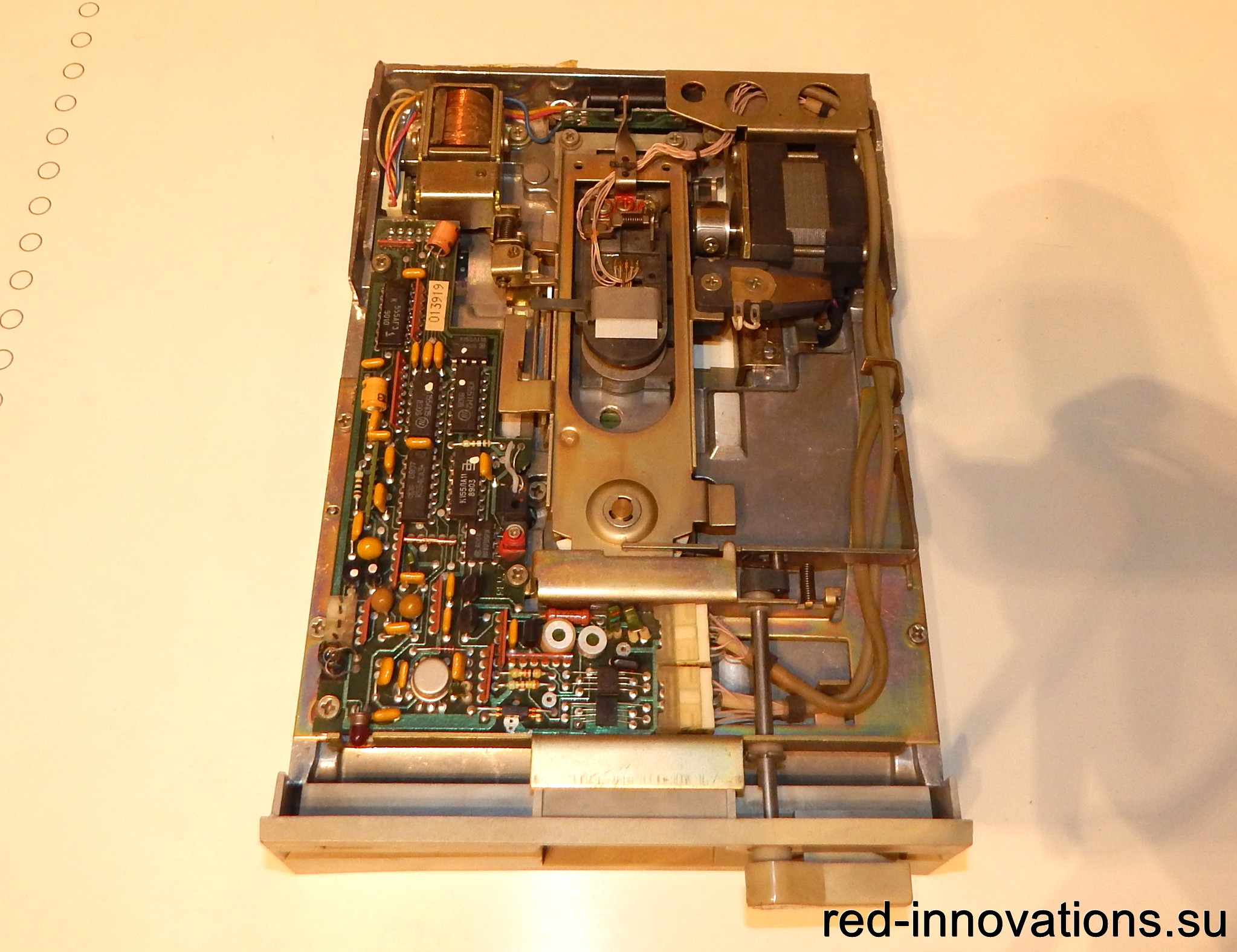

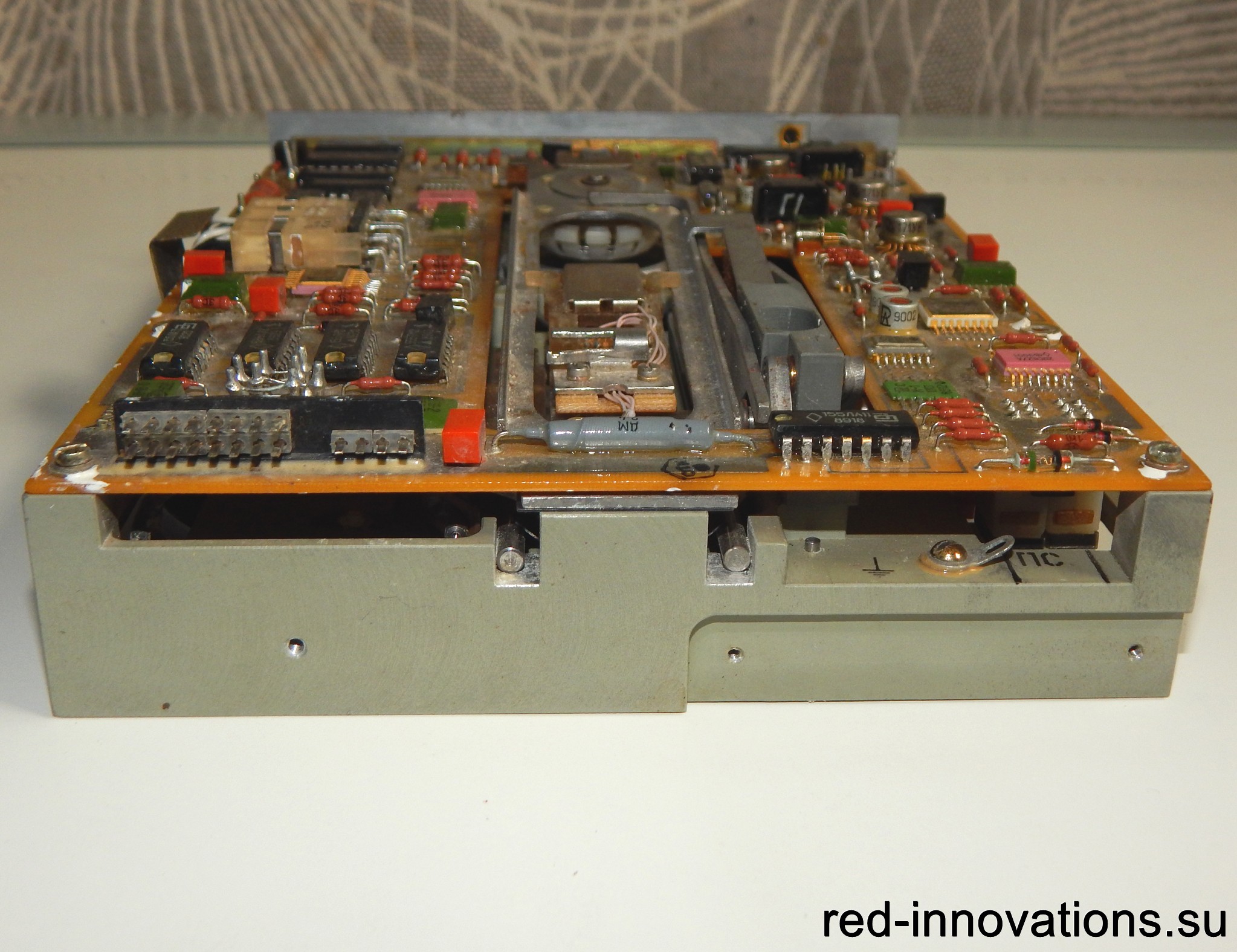

Дисковод ЕС 5325 - вид сверху

Дисковод ЕС 5325 - вид сверху

Дисковод ЕС 5325 - вид сверху

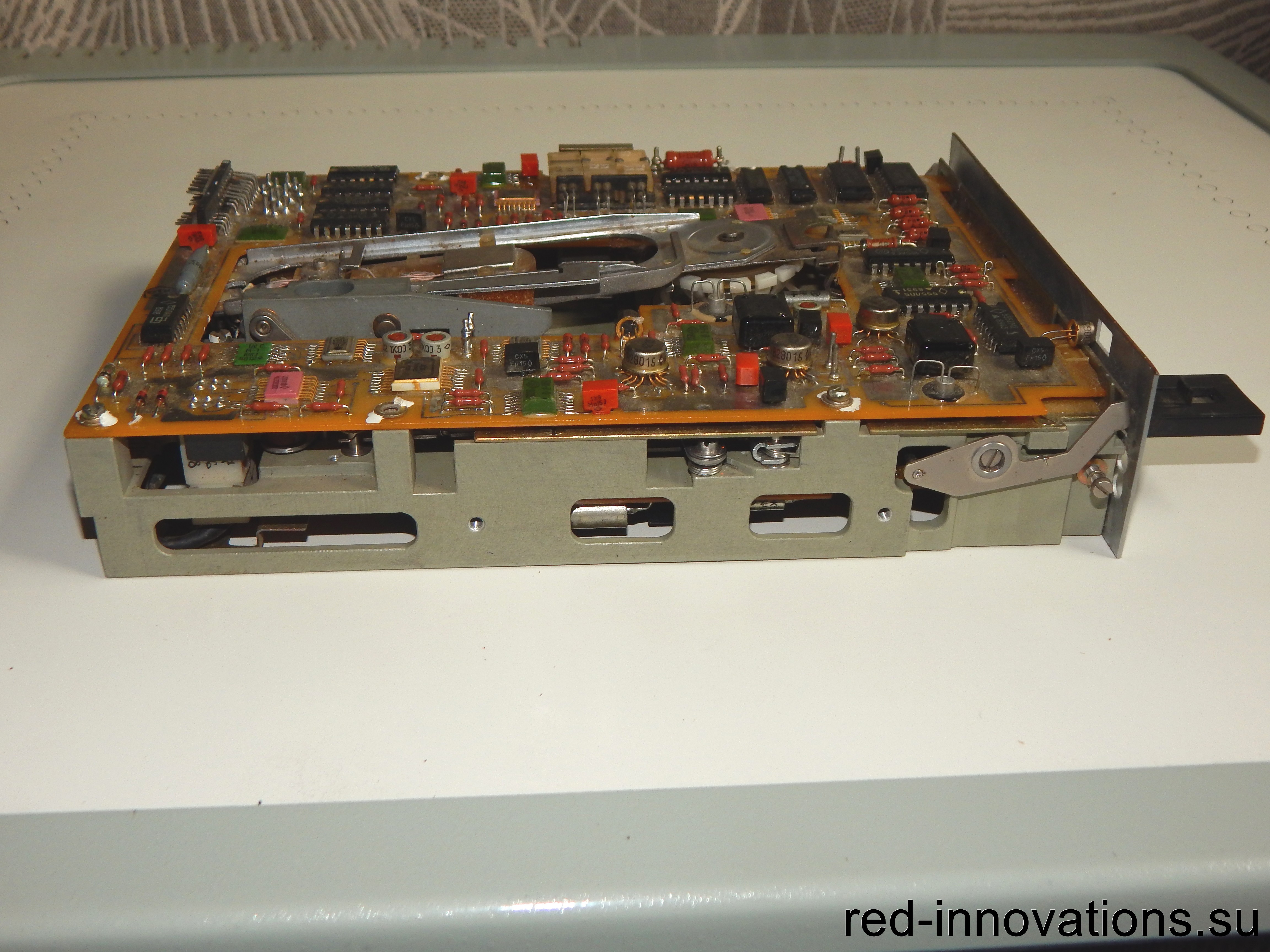

Дисковод ЕС 5325 - вид слева

Дисковод ЕС 5325 - вид справа

Дисковод ЕС 5325 - вид сзади (заводская табличка утеряна)

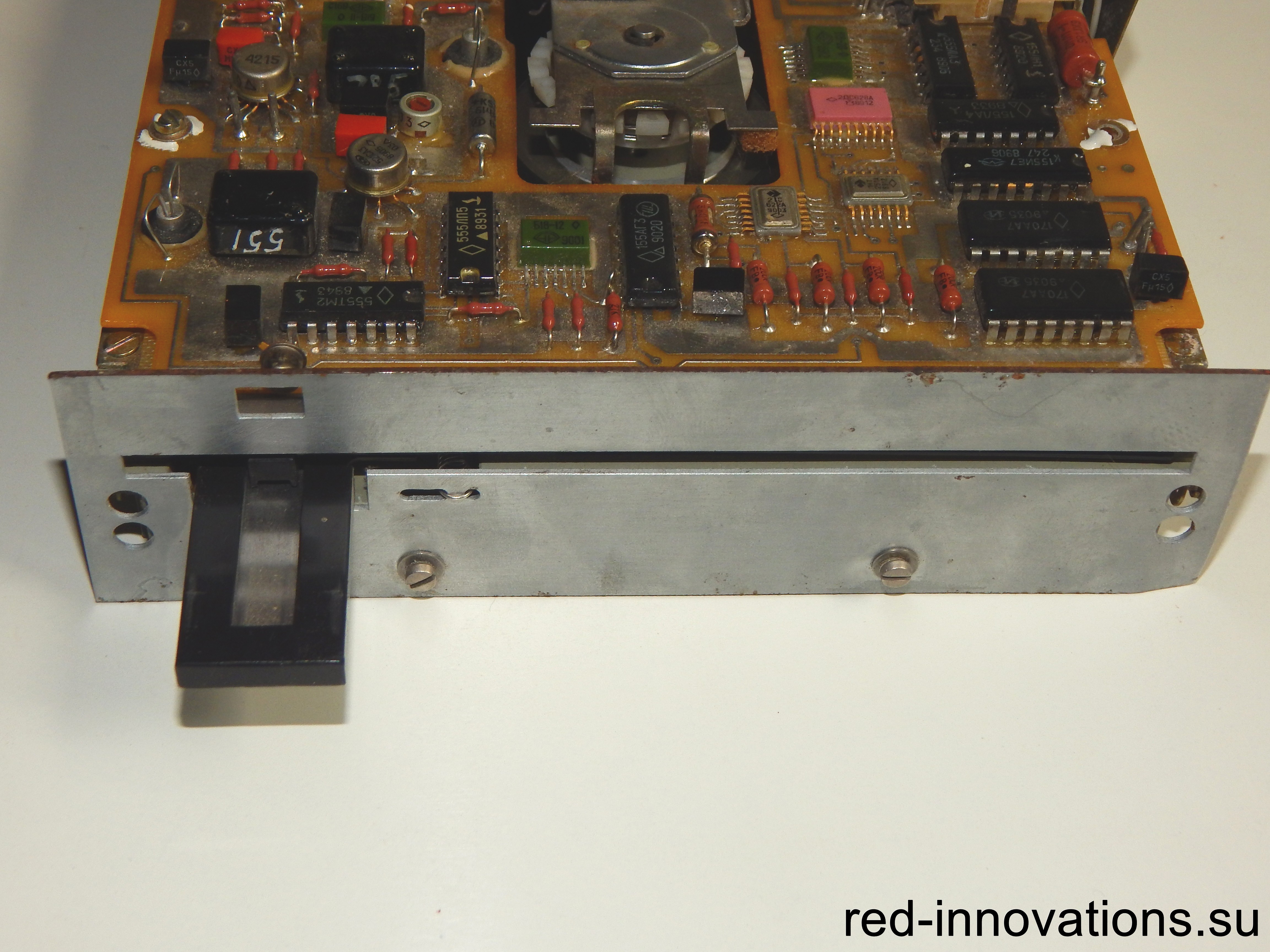

Дисковод ЕС 5325 - вид спереди (передняя панель утеряна)

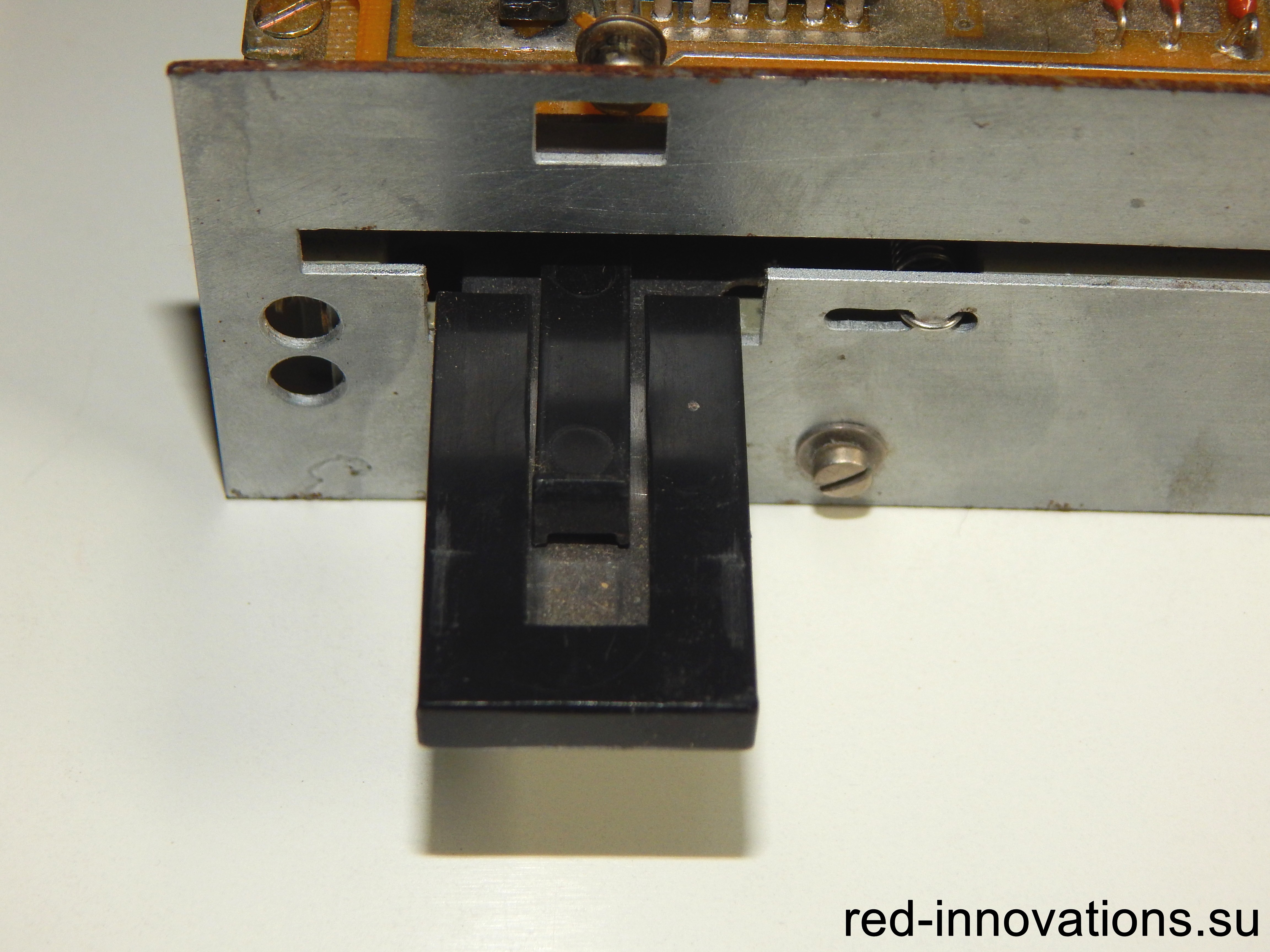

Дисковод ЕС 5325 - кнопка загрузки/выгрузки дискеты

Дисковод ЕС 5325 - дискета в процессе загрузки

Дисковод ЕС 5325 - дискета в процессе загрузки

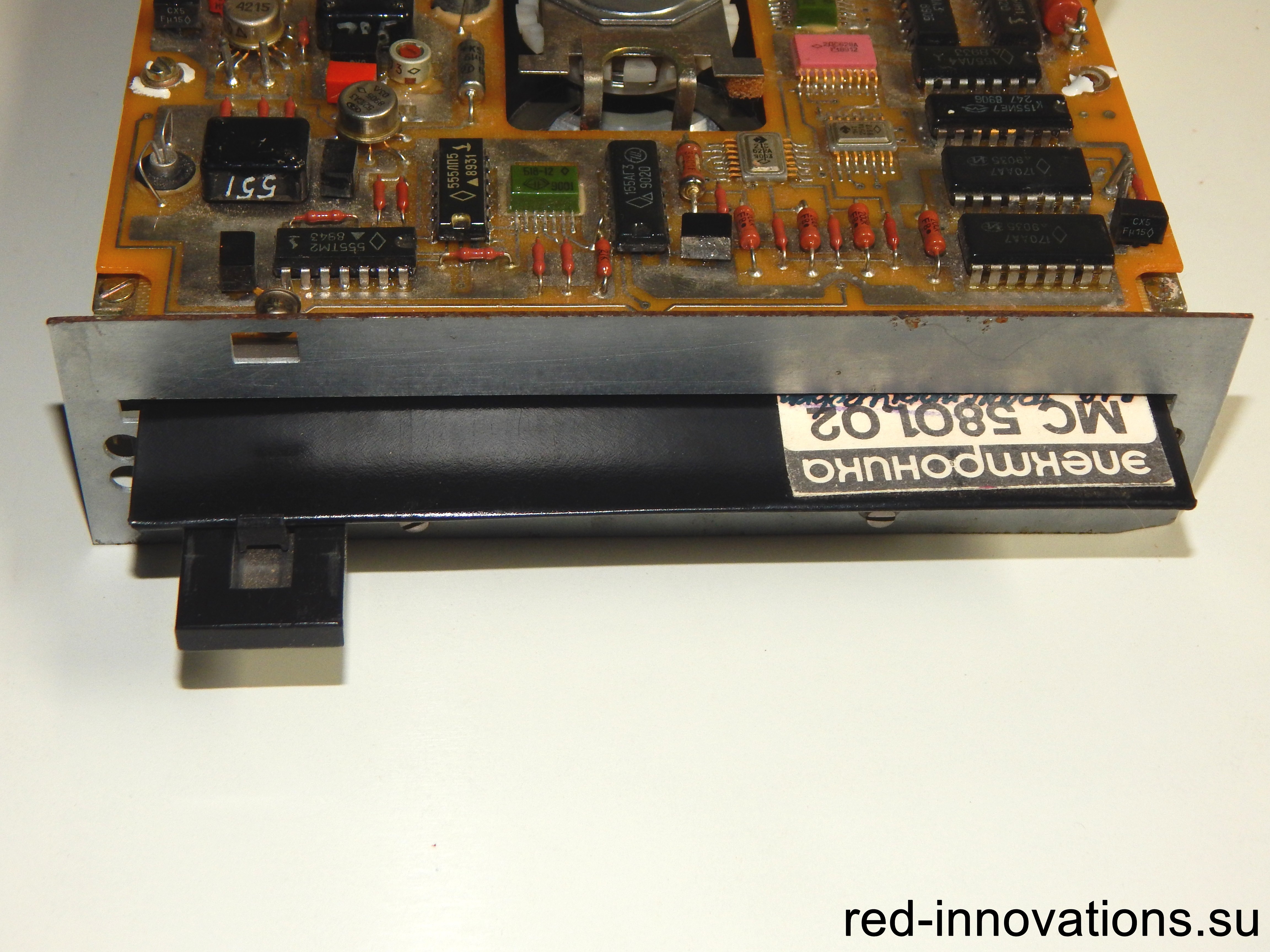

Дисковод ЕС 5325 - дискета загружена

Дисковод ЕС 5325 - Вид сверху с загруженной дискетой

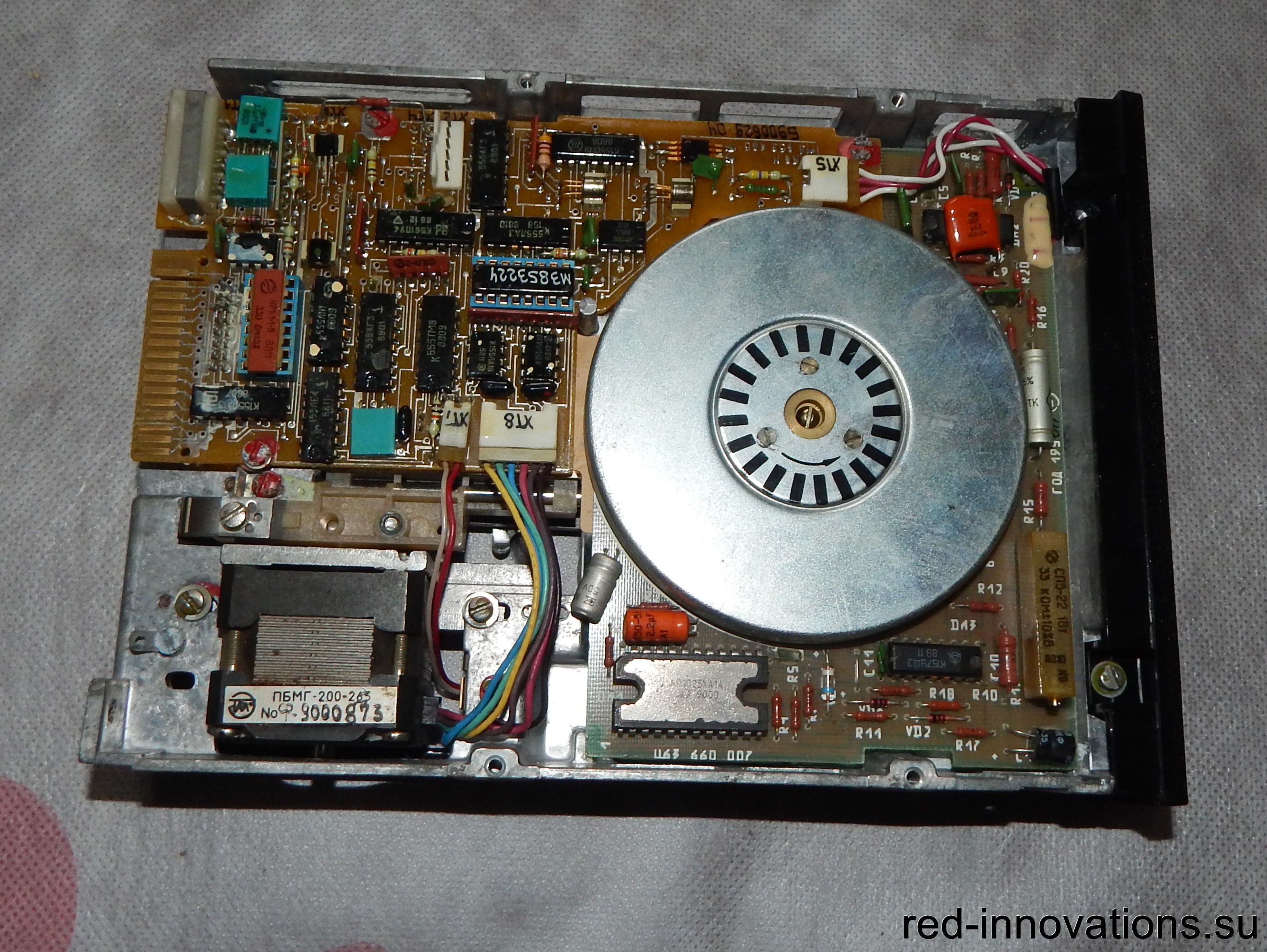

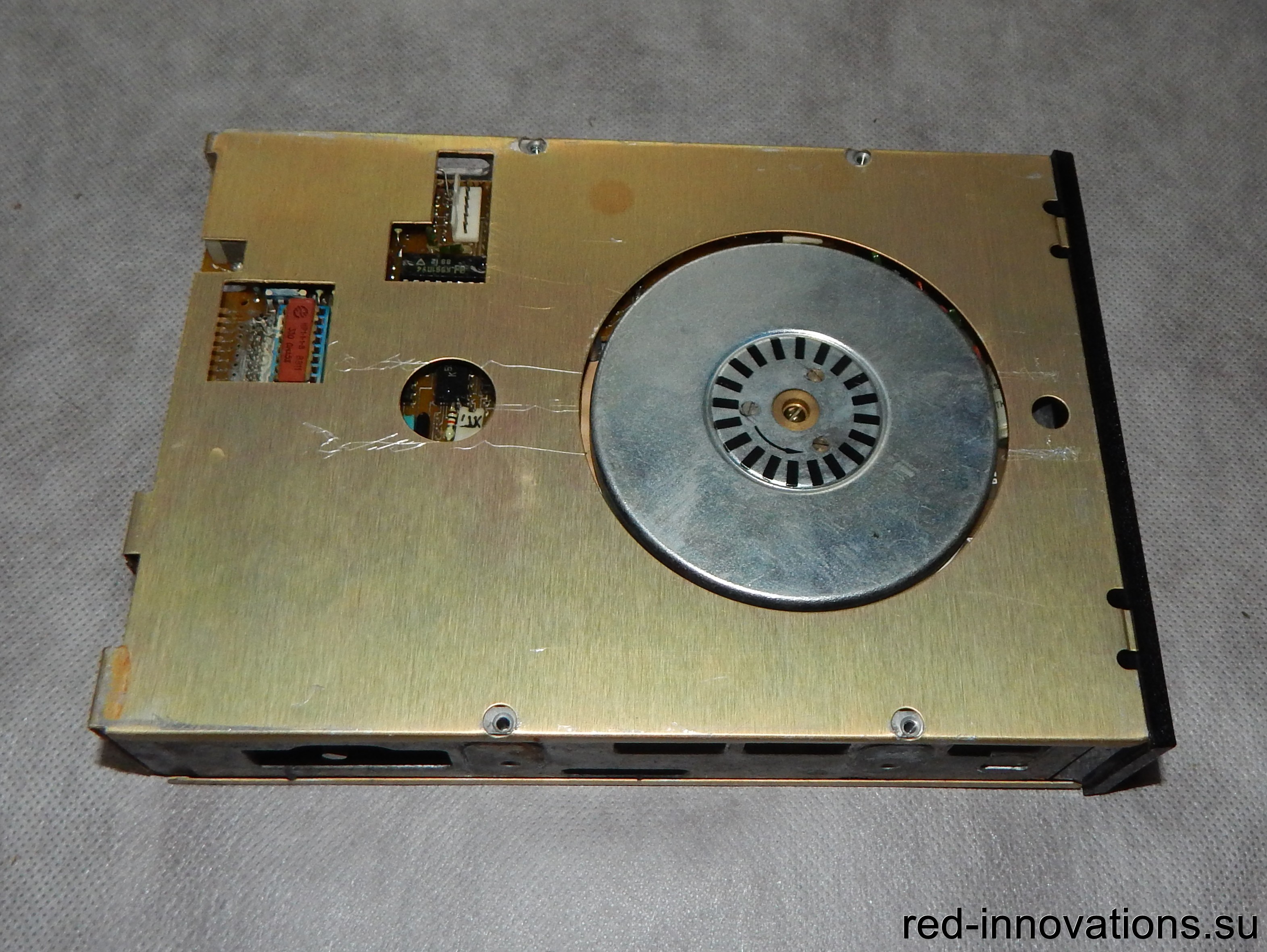

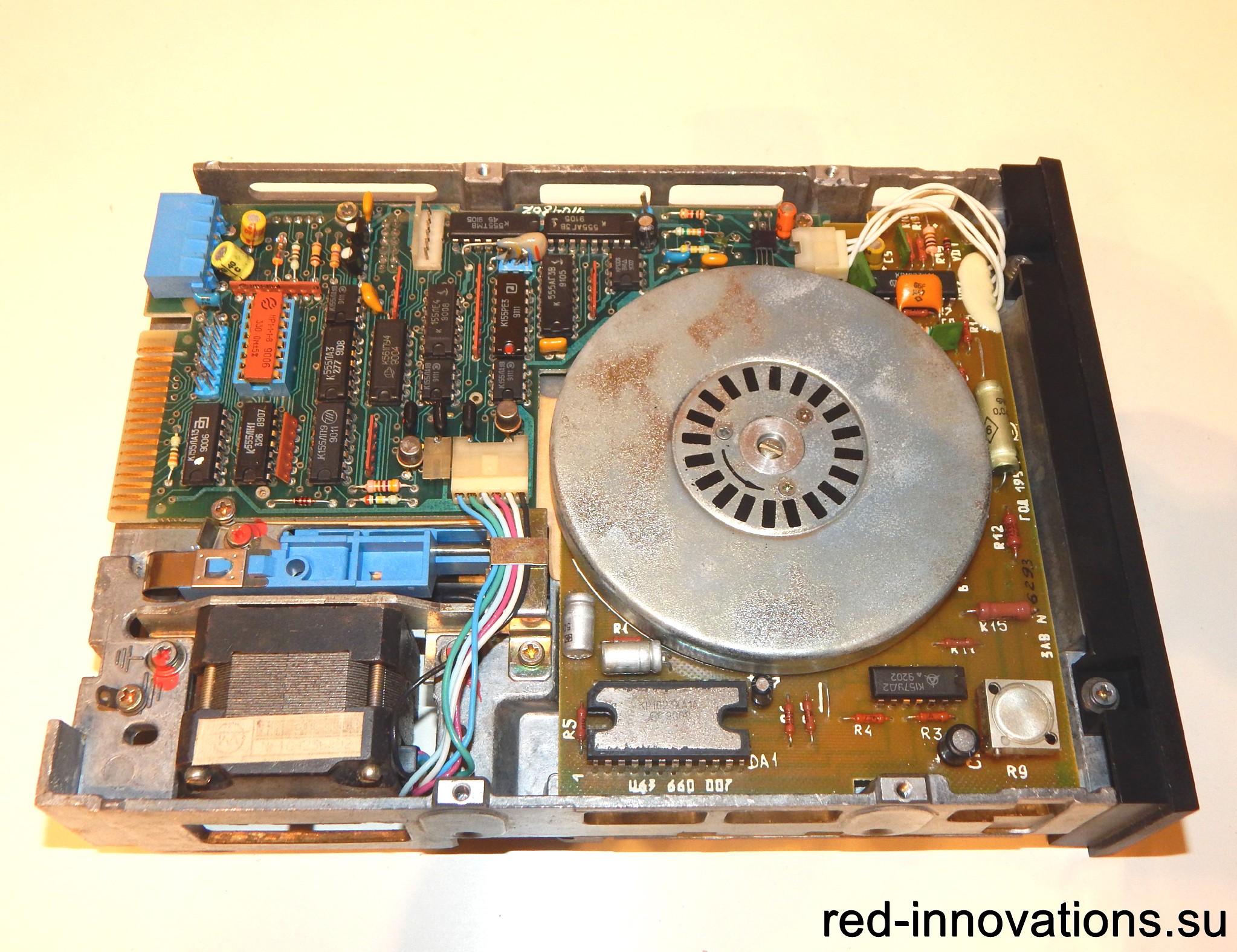

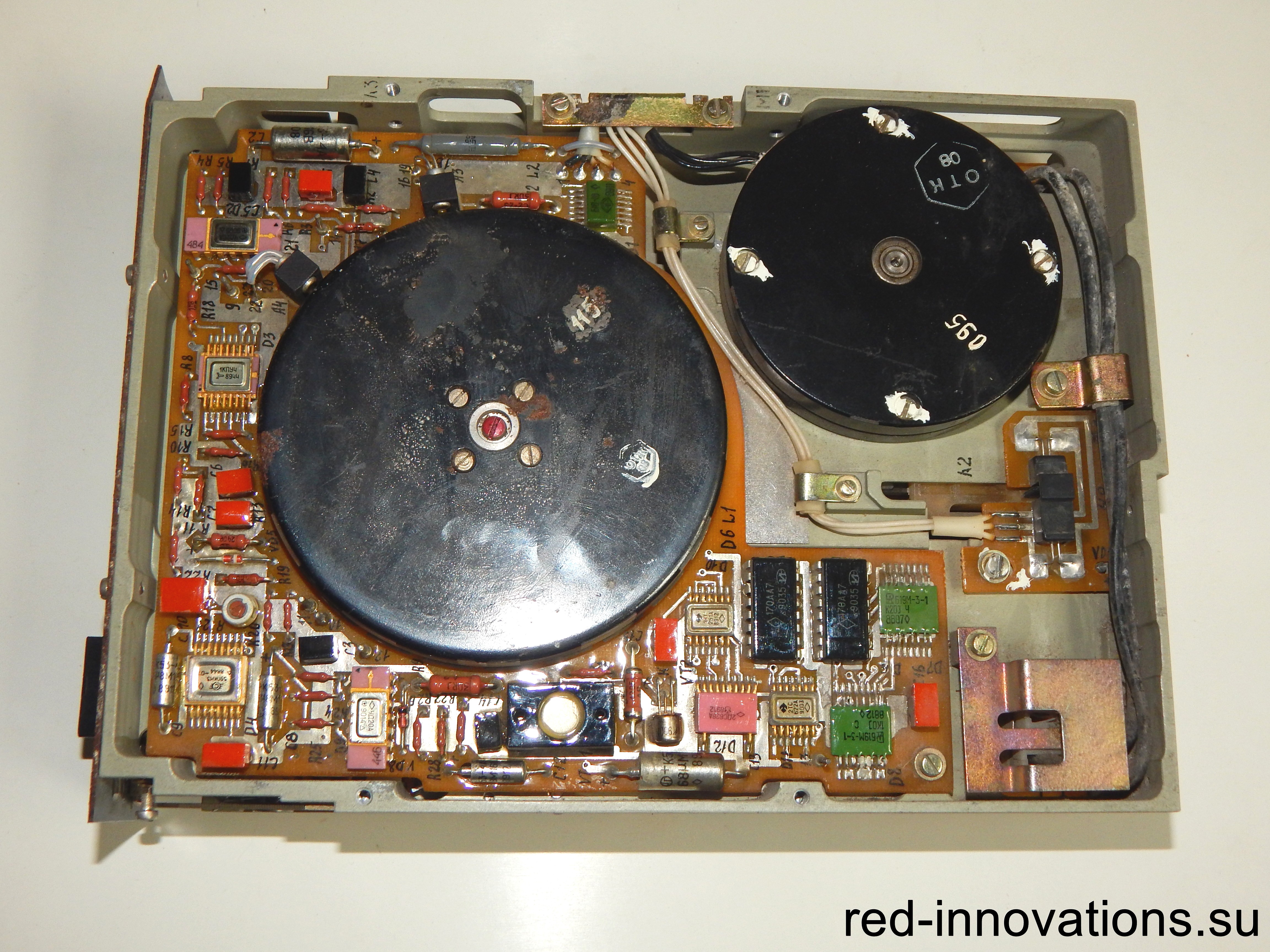

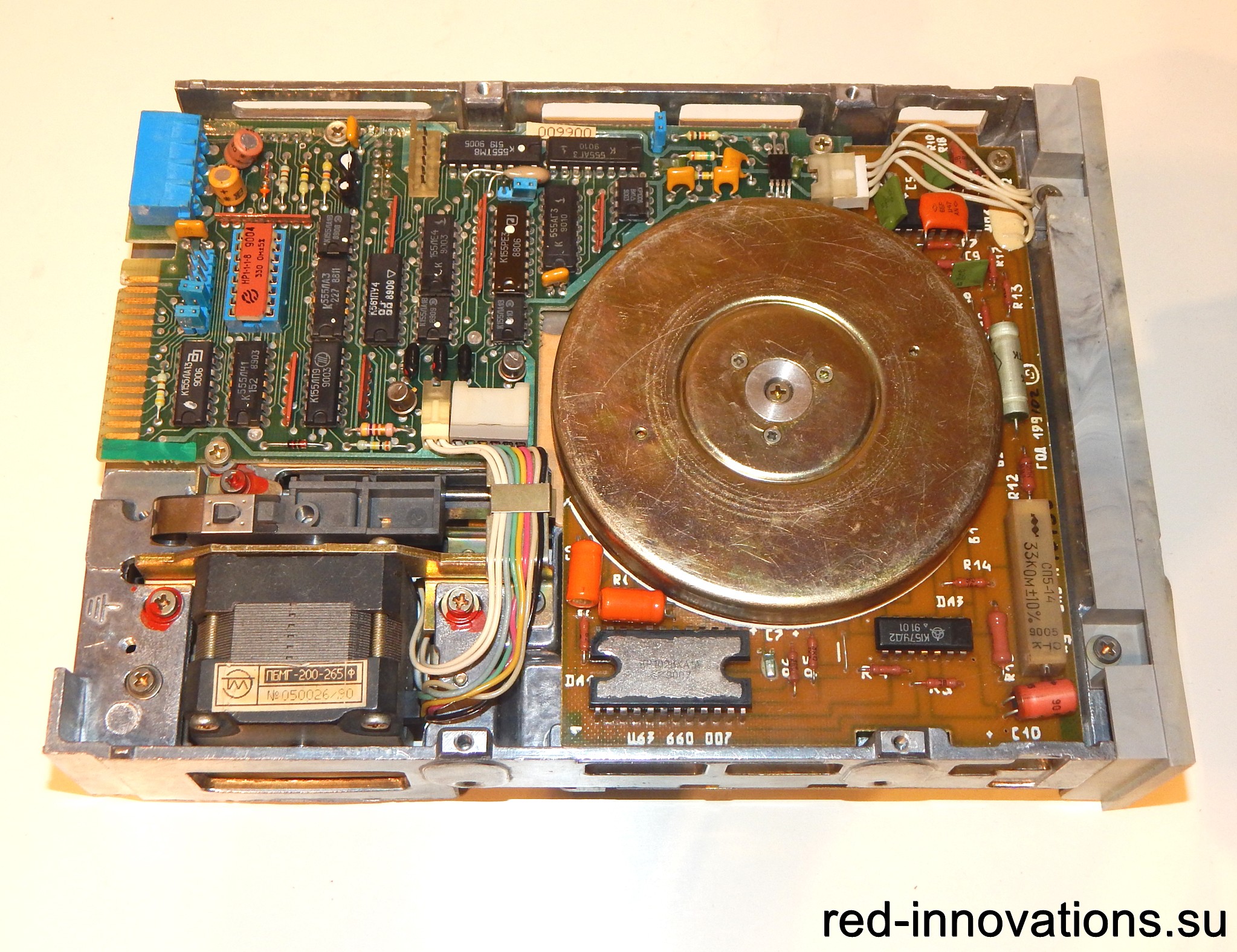

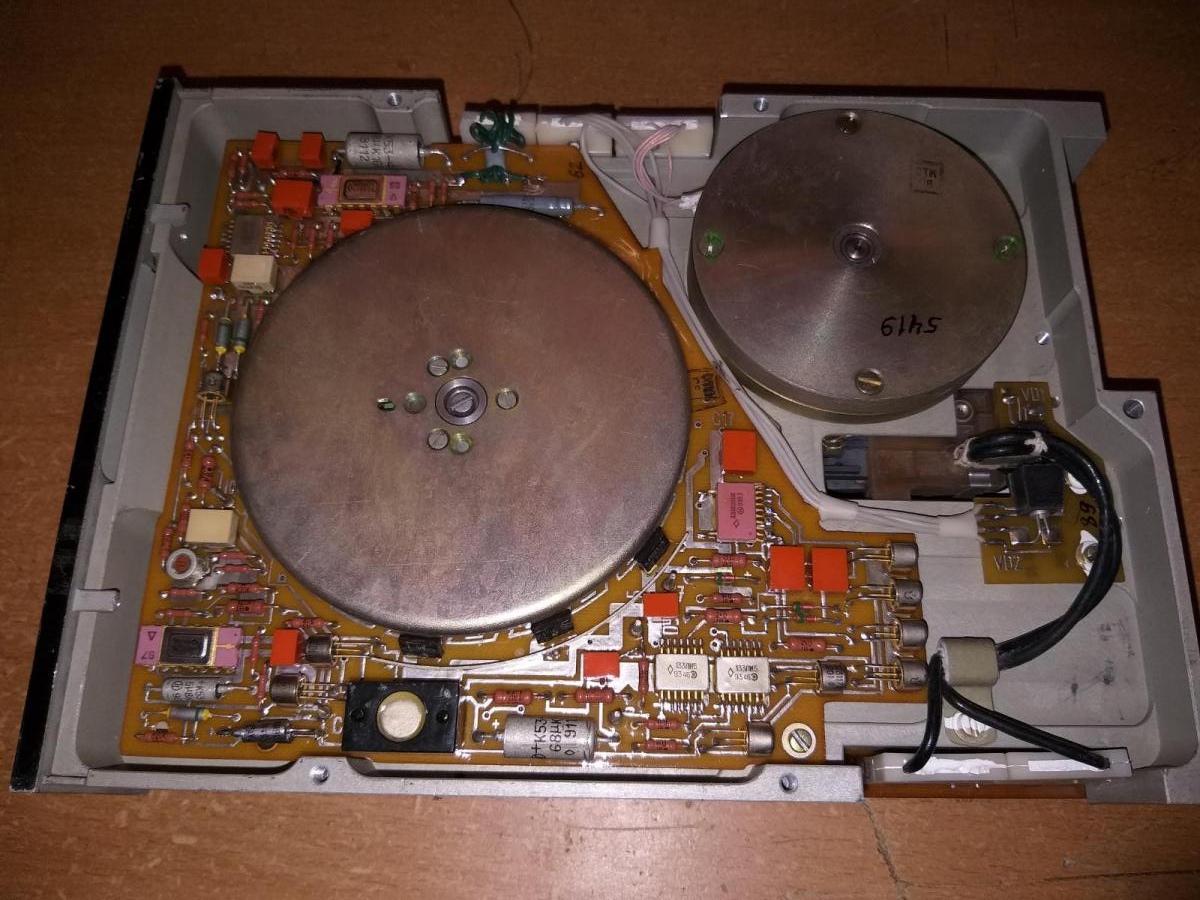

Дисковод ЕС 5325 - вид снизу

Дисковод ЕС 5325 - ротор ведущего двигателя со стробоскопическими метками

Дисковод ЕС 5325 - двигатель привода головок

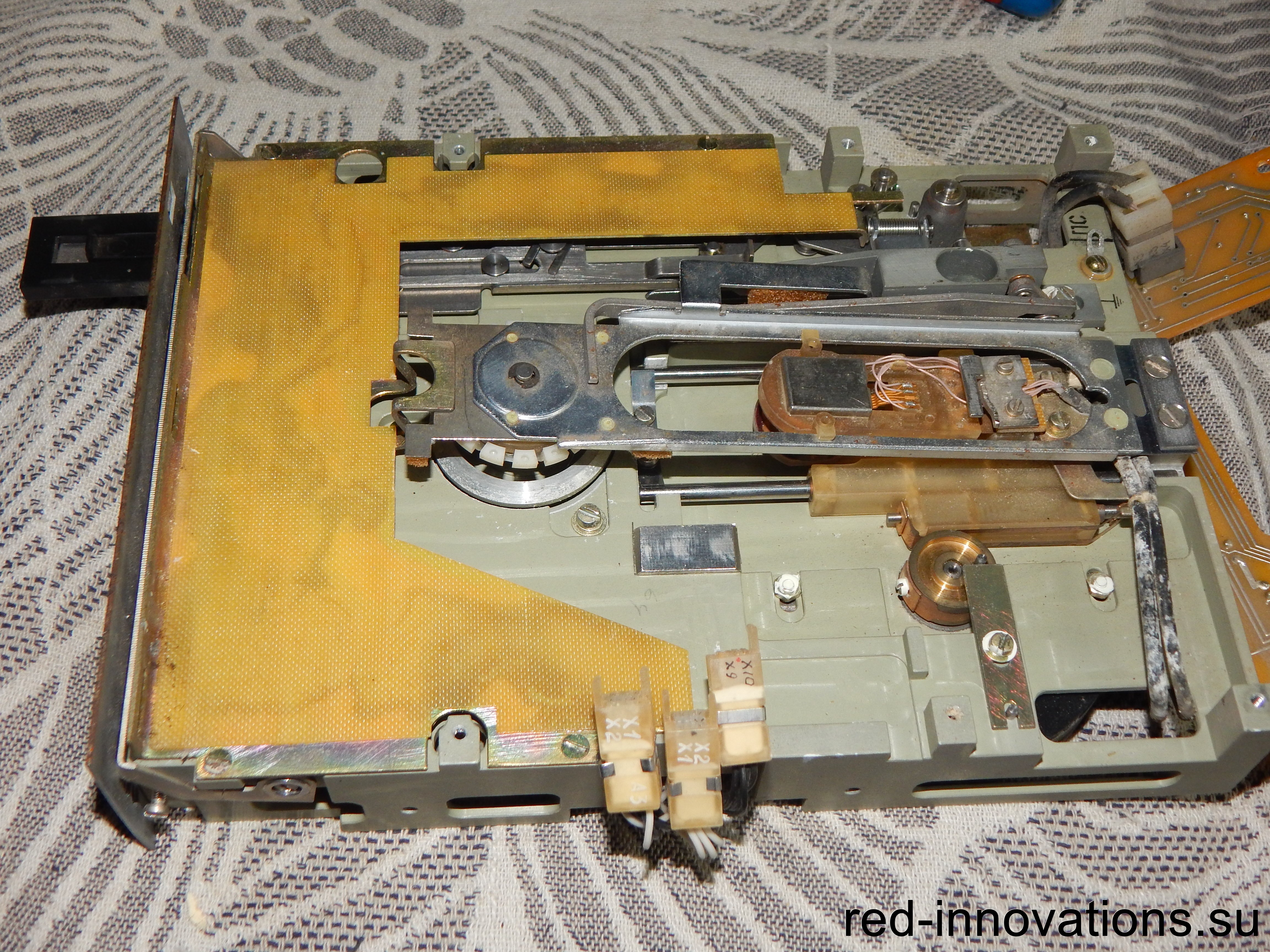

Дисковод ЕС 5325 - механическая часть

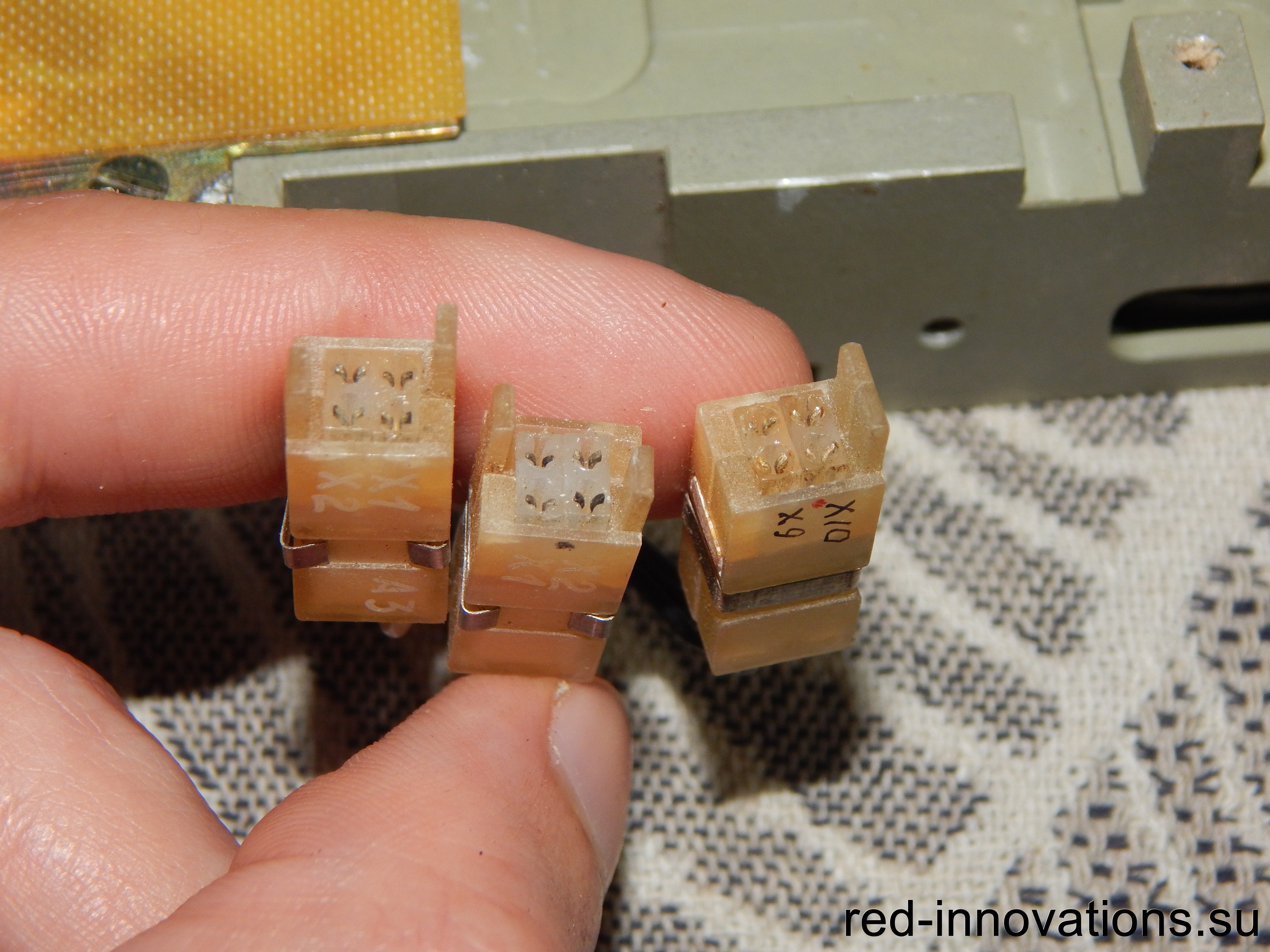

Дисковод ЕС 5325 - межблочные разъёмы

Дисковод "Электроника МС 5311" с редкой передней панелью "под мрамор"

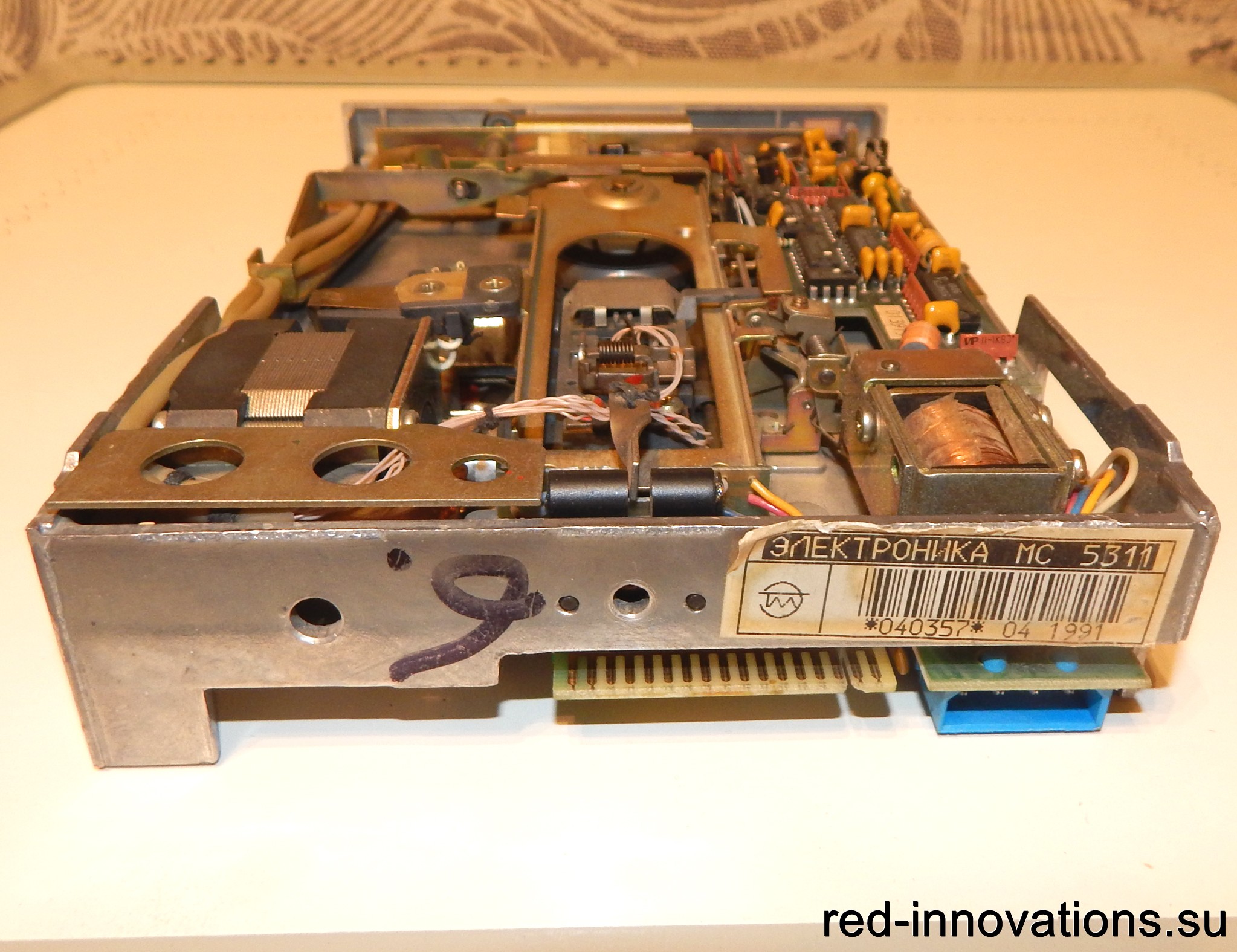

Дисковод "Электроника МС 5311" (вид сзади). Обратите внимание на штрих-код

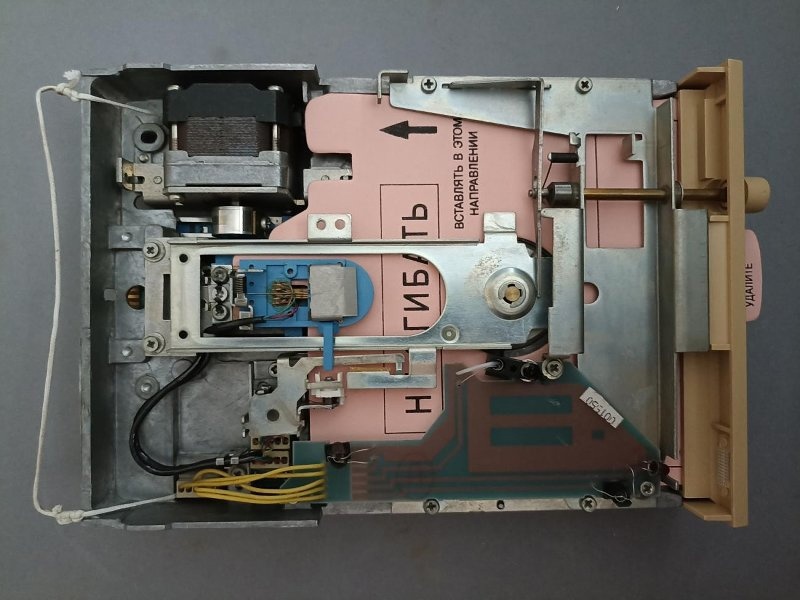

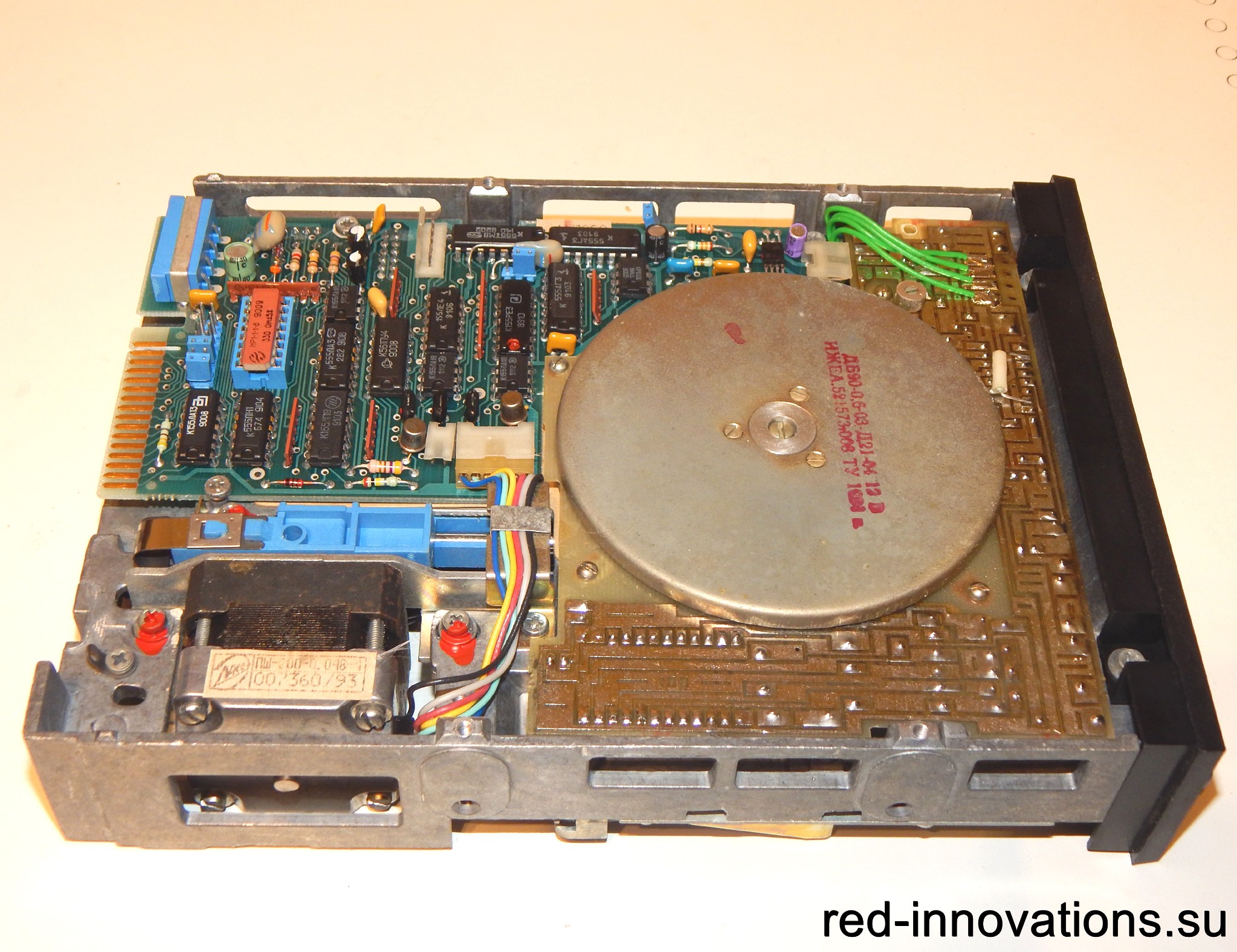

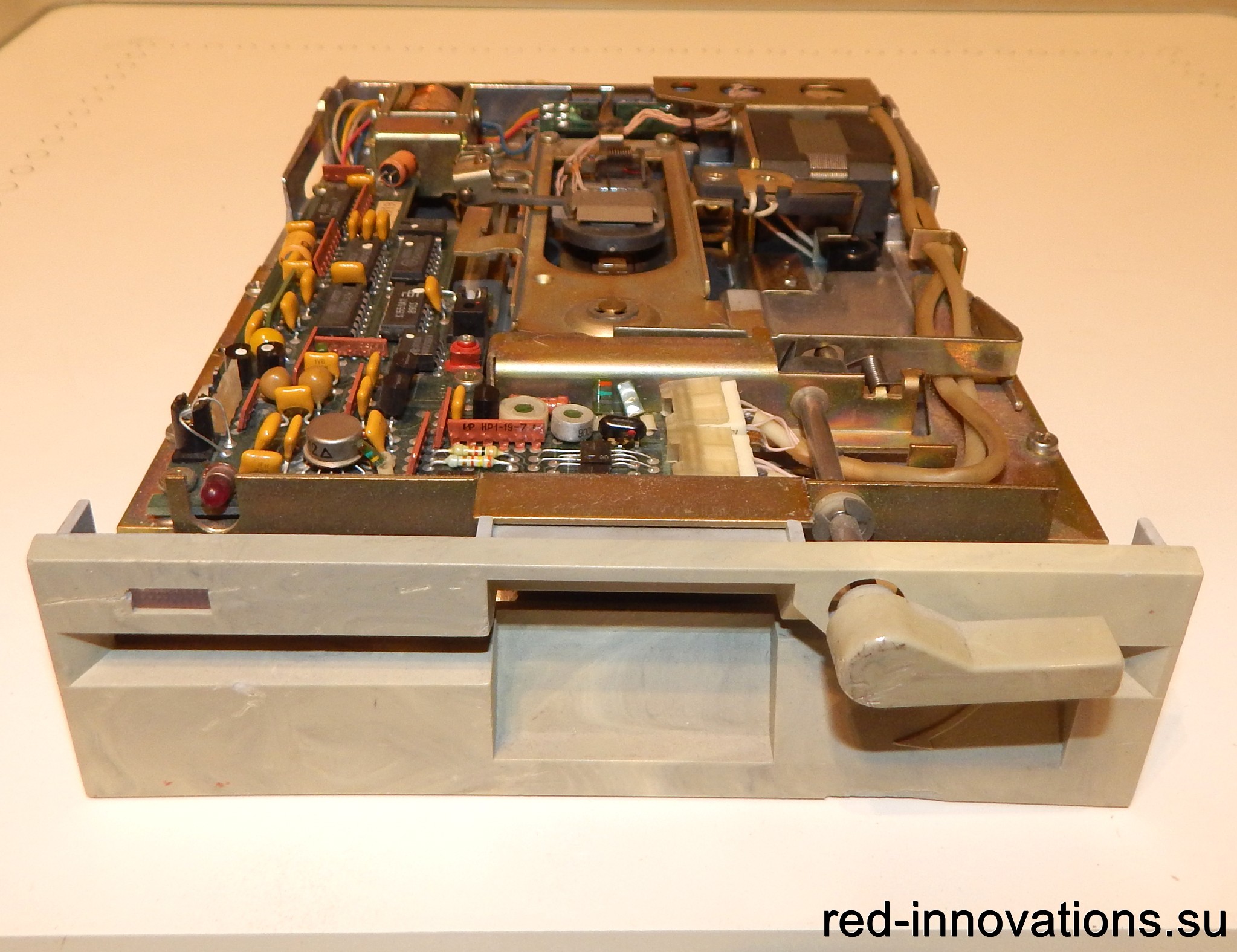

Дисковод "Электроника МС 5311" (вид сверху)

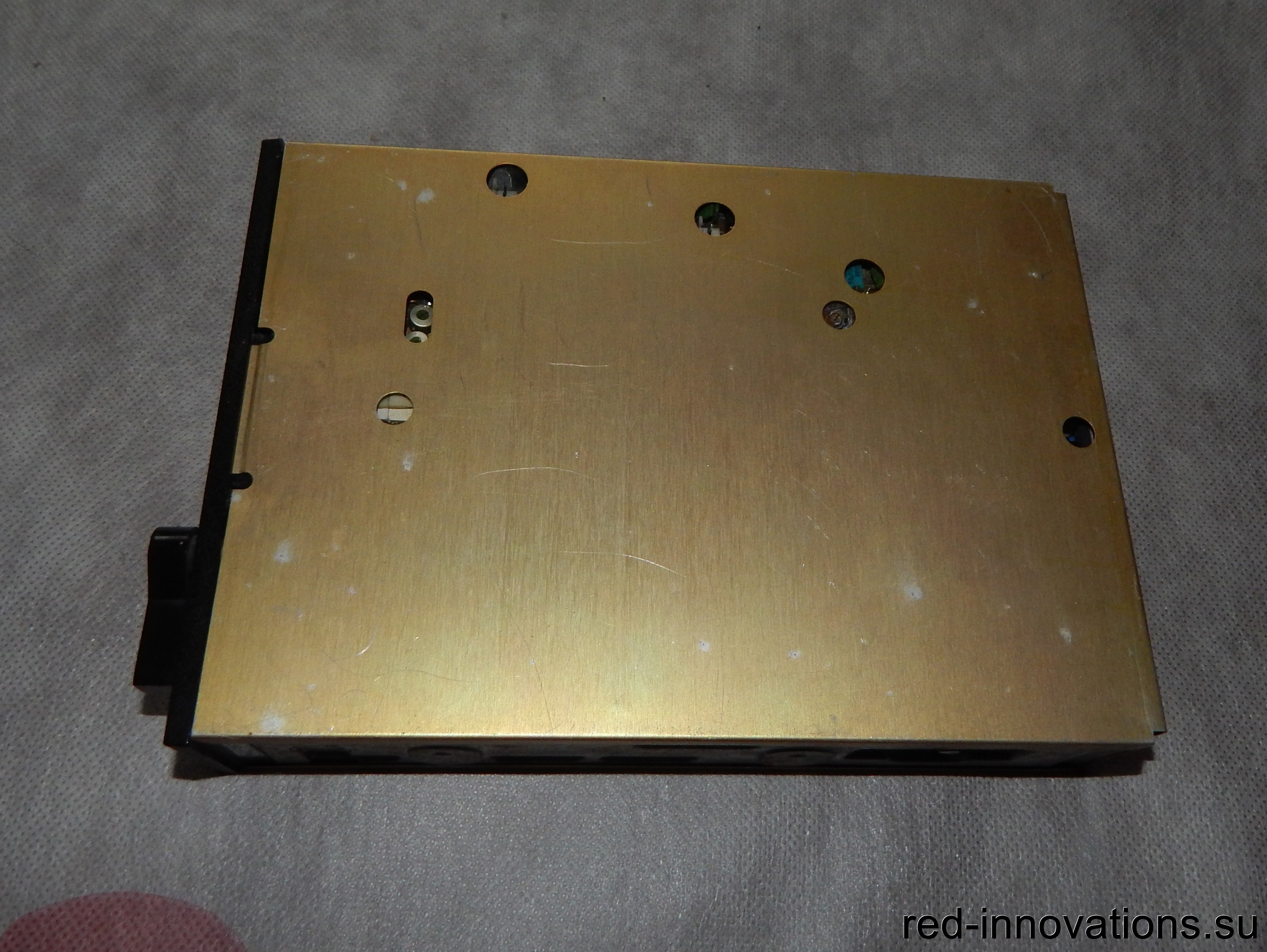

Дисковод "Электроника МС 5311" (вид снизу)

Дисковод "Электроника МС 5311" (вид слева)

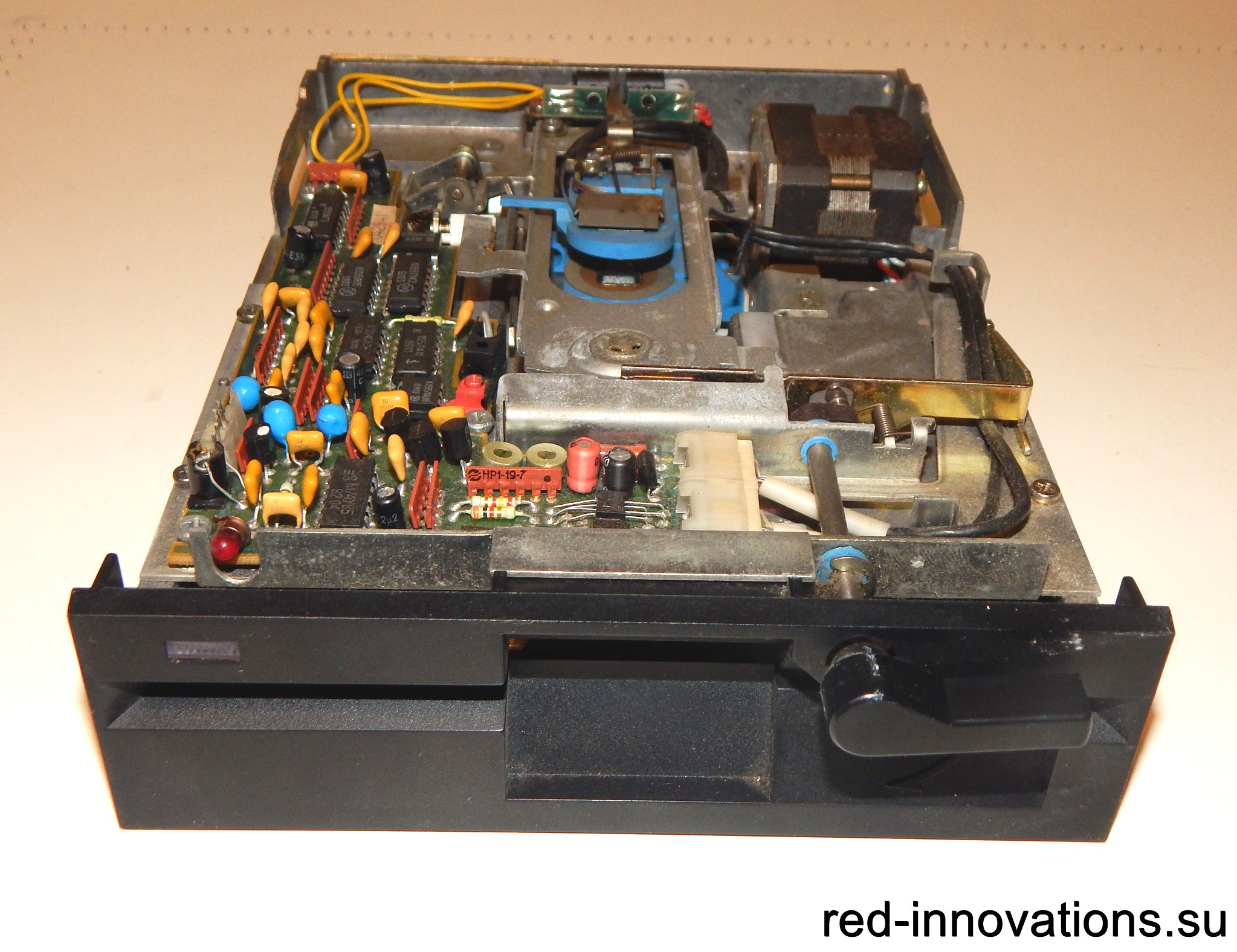

Дисковод "Электроника МС 5313"

Дисковод "Электроника МС 5313" 1992 года (вид сзади)

Дисковод "Электроника МС 5313" 1993 года (вид сзади)

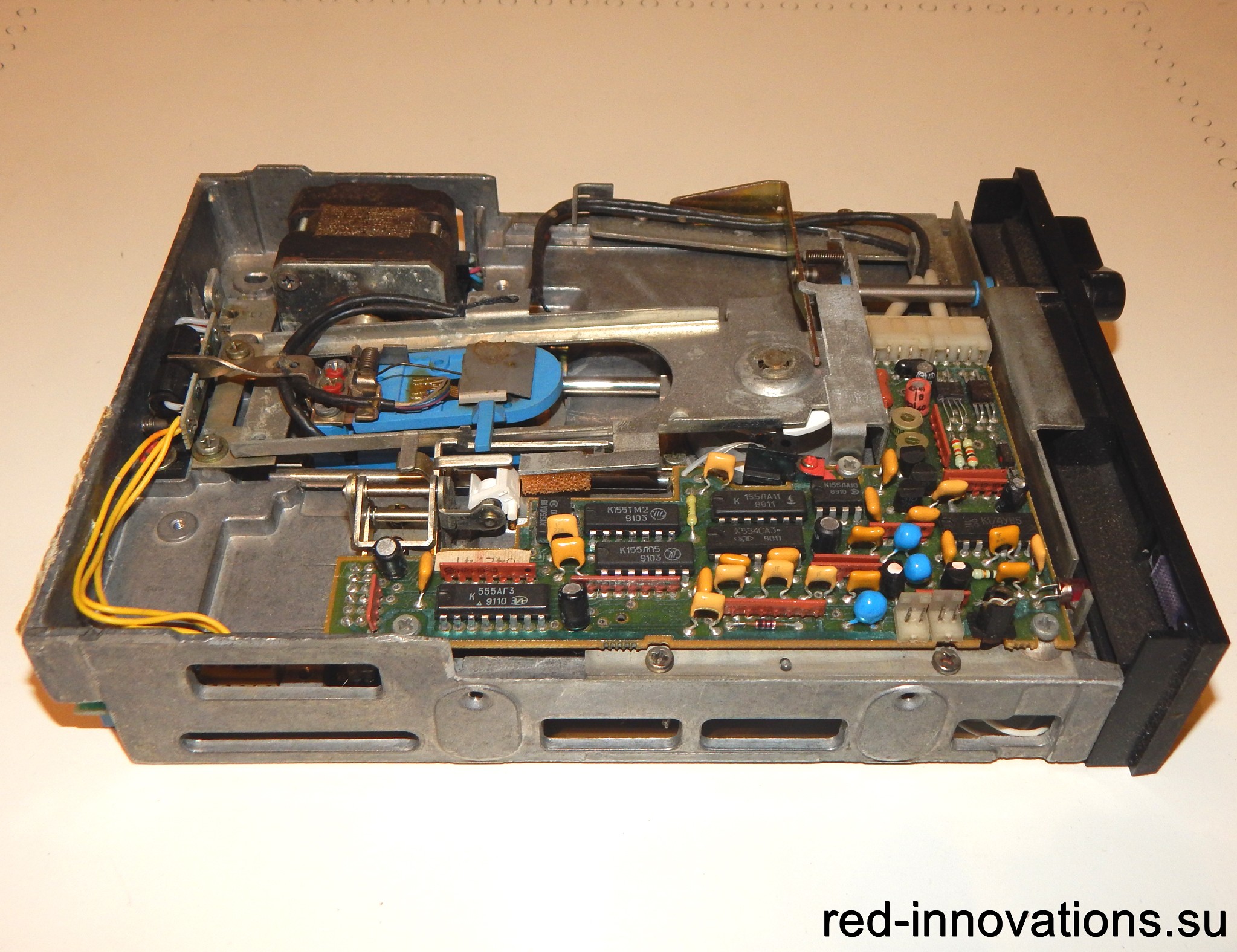

Дисковод "Электроника МС 5313" (вид сбоку)

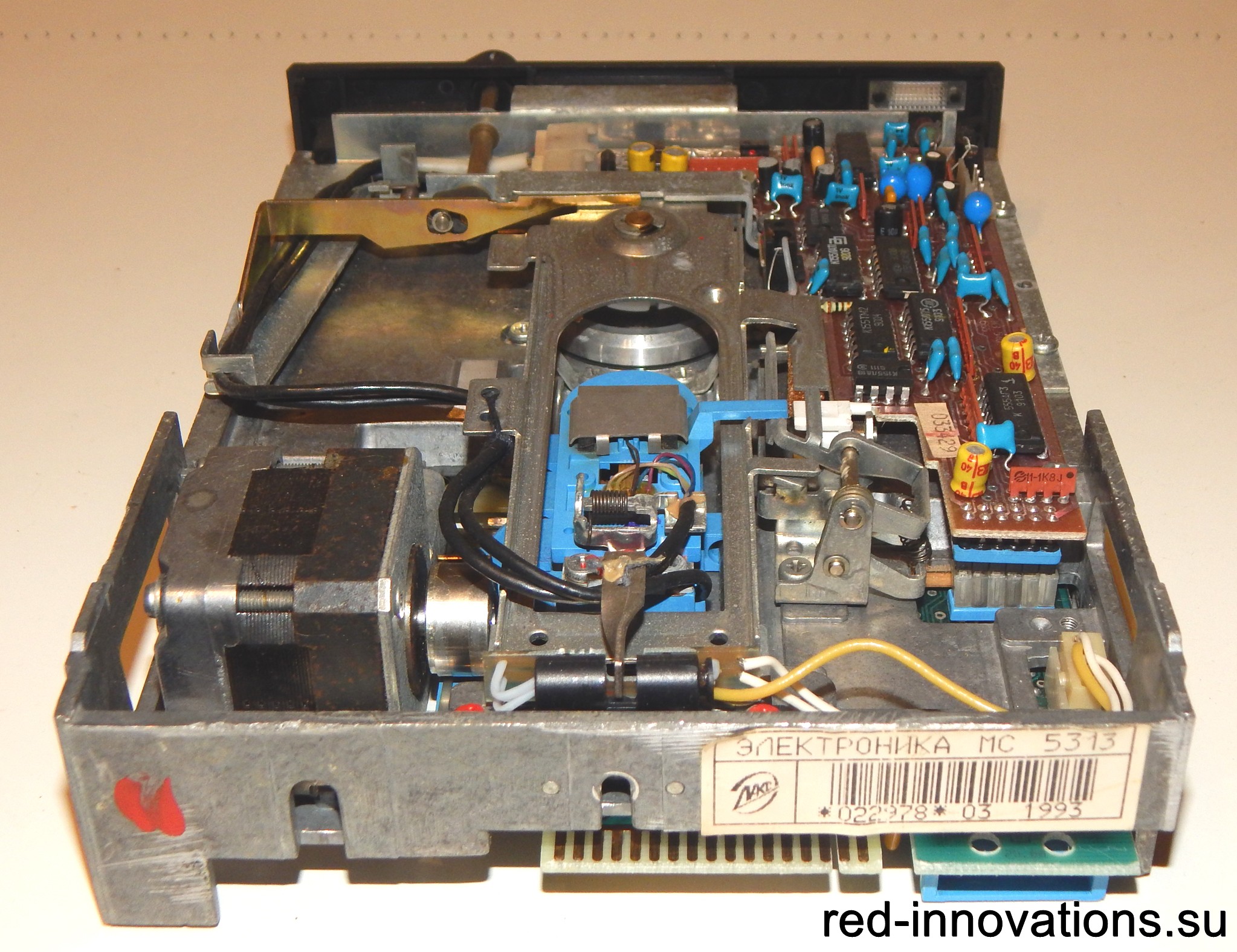

Дисковод "Электроника МС 5313" 1992 года (вид снизу)

Дисковод "Электроника МС 5313" 1993 года (вид снизу)

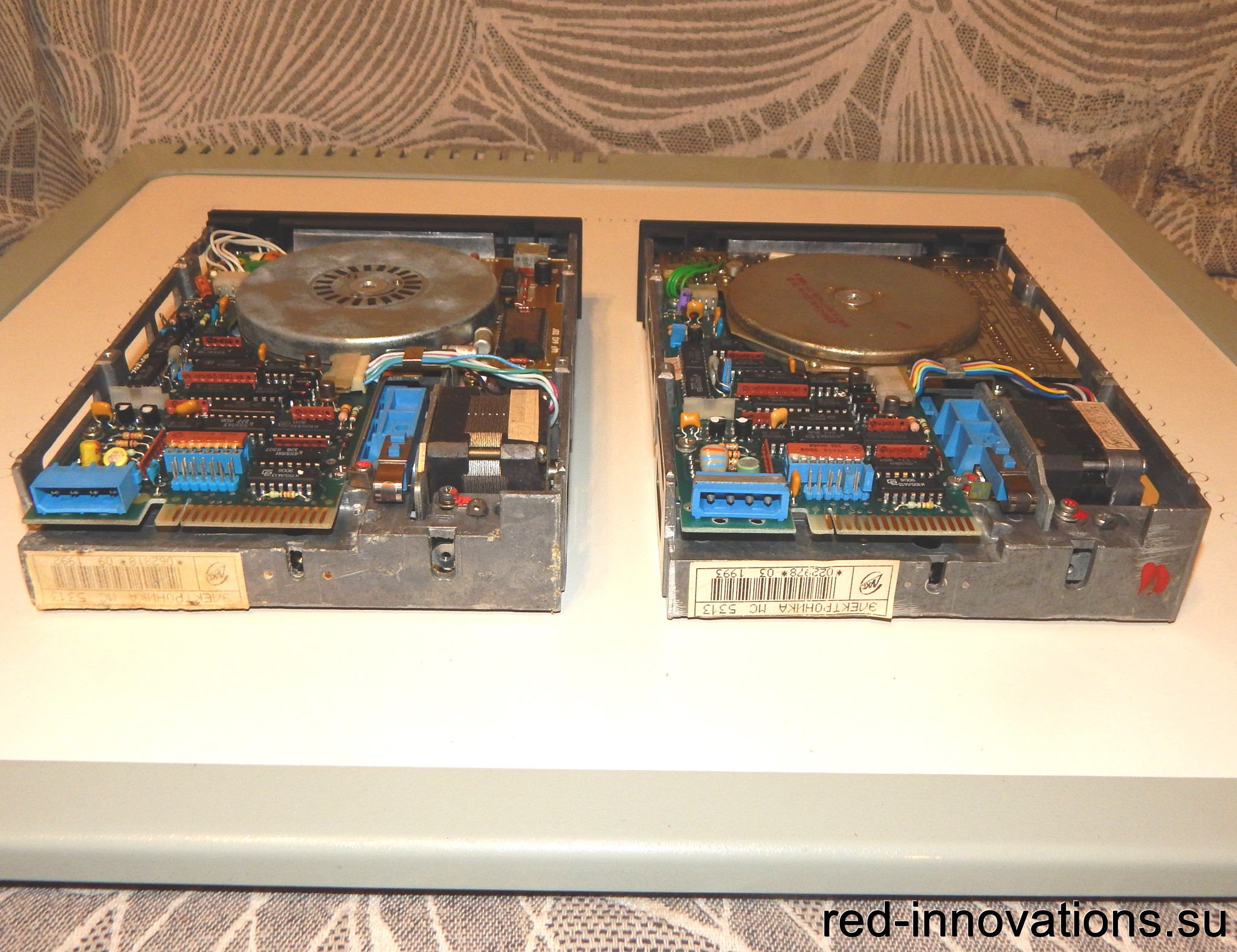

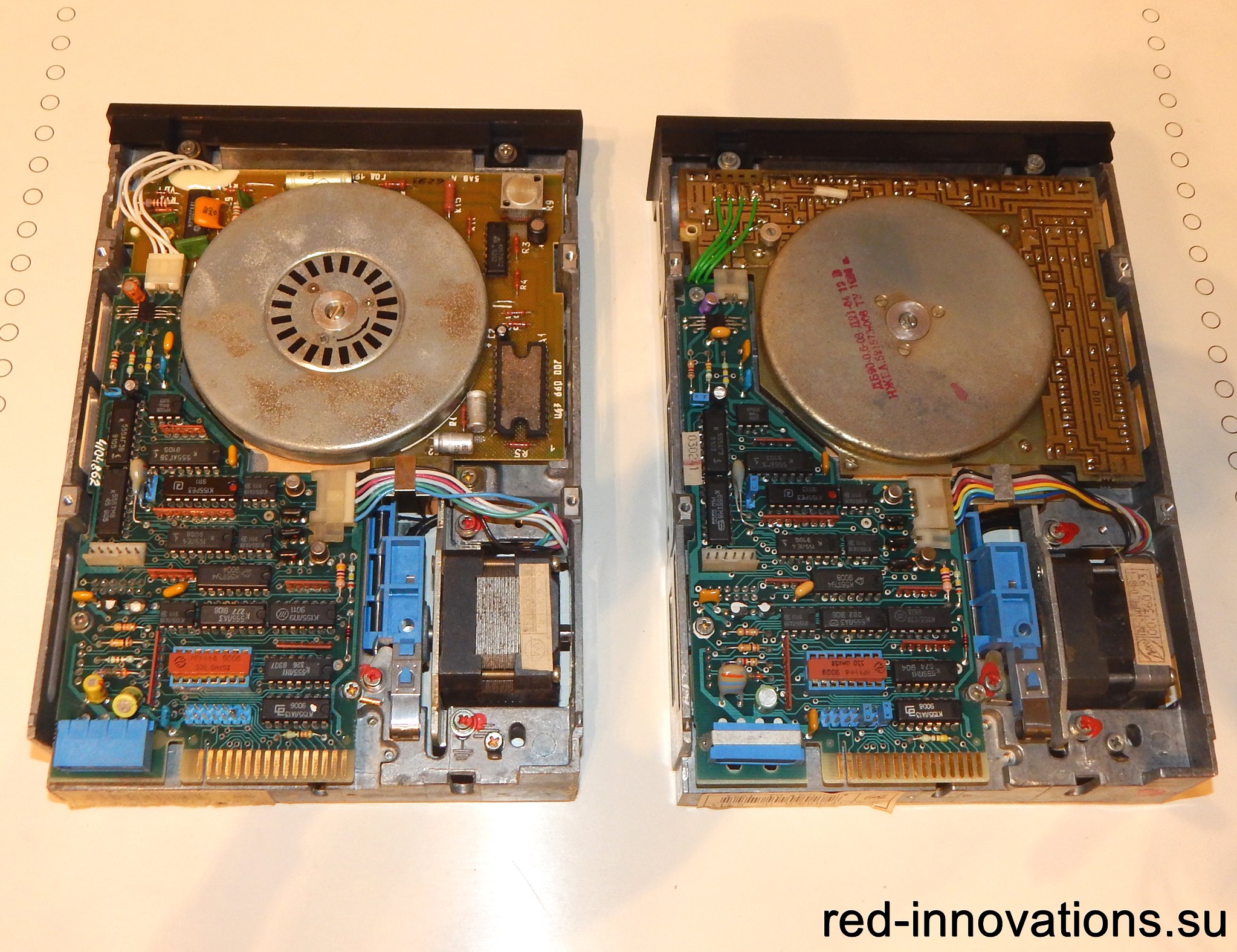

Дисководы "Электроника МС 5313" 1992 и 1993 годов

Дисководы "Электроника МС 5313" 1992 и 1993 годов

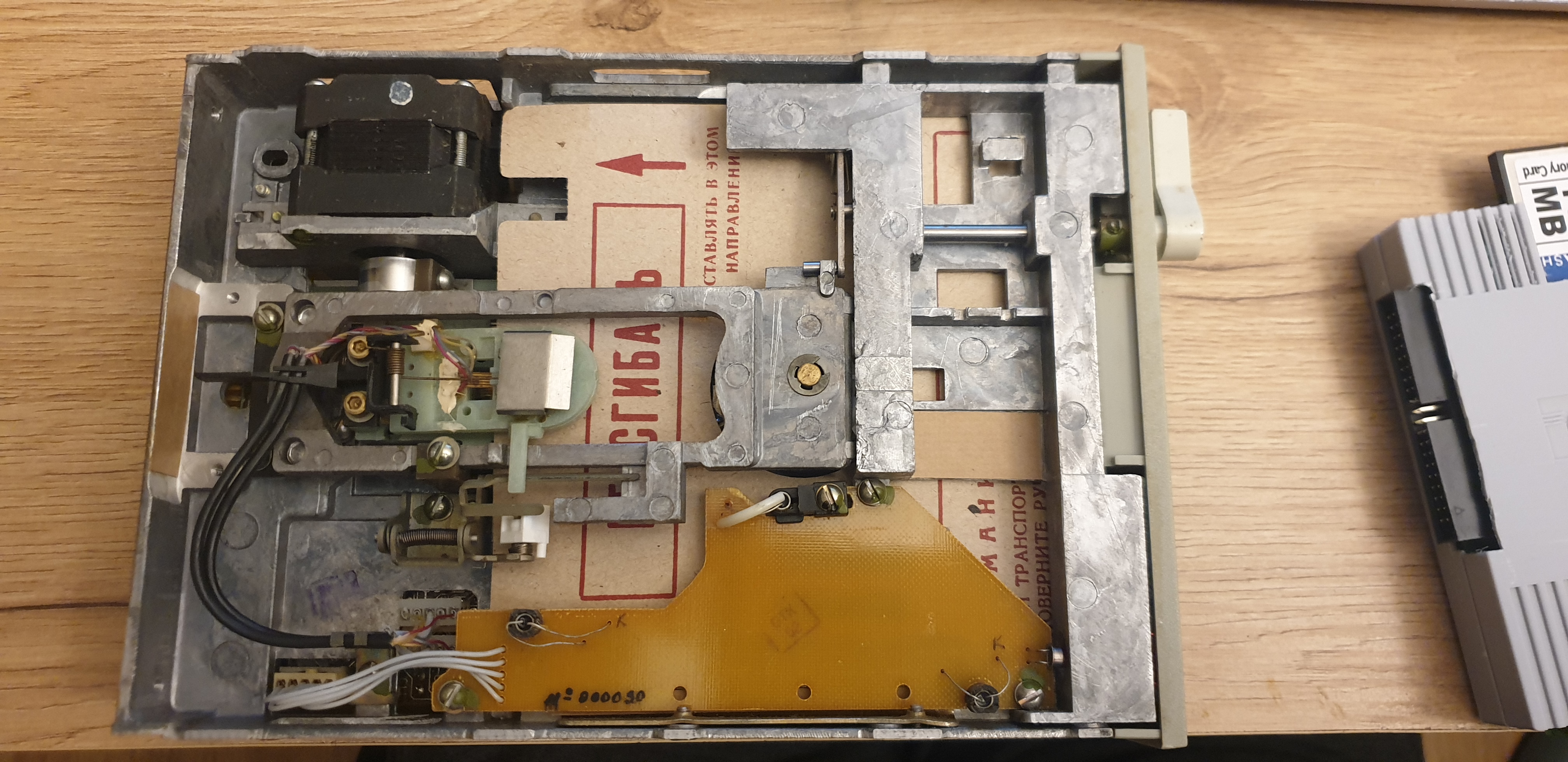

Картонные вкладыши, устанавливающиеся в дисководы при транспортировке и долгом хранении

Дисковод повышенной плотности "Электроника МС 5319" (фото с сайта goskatalog.ru)

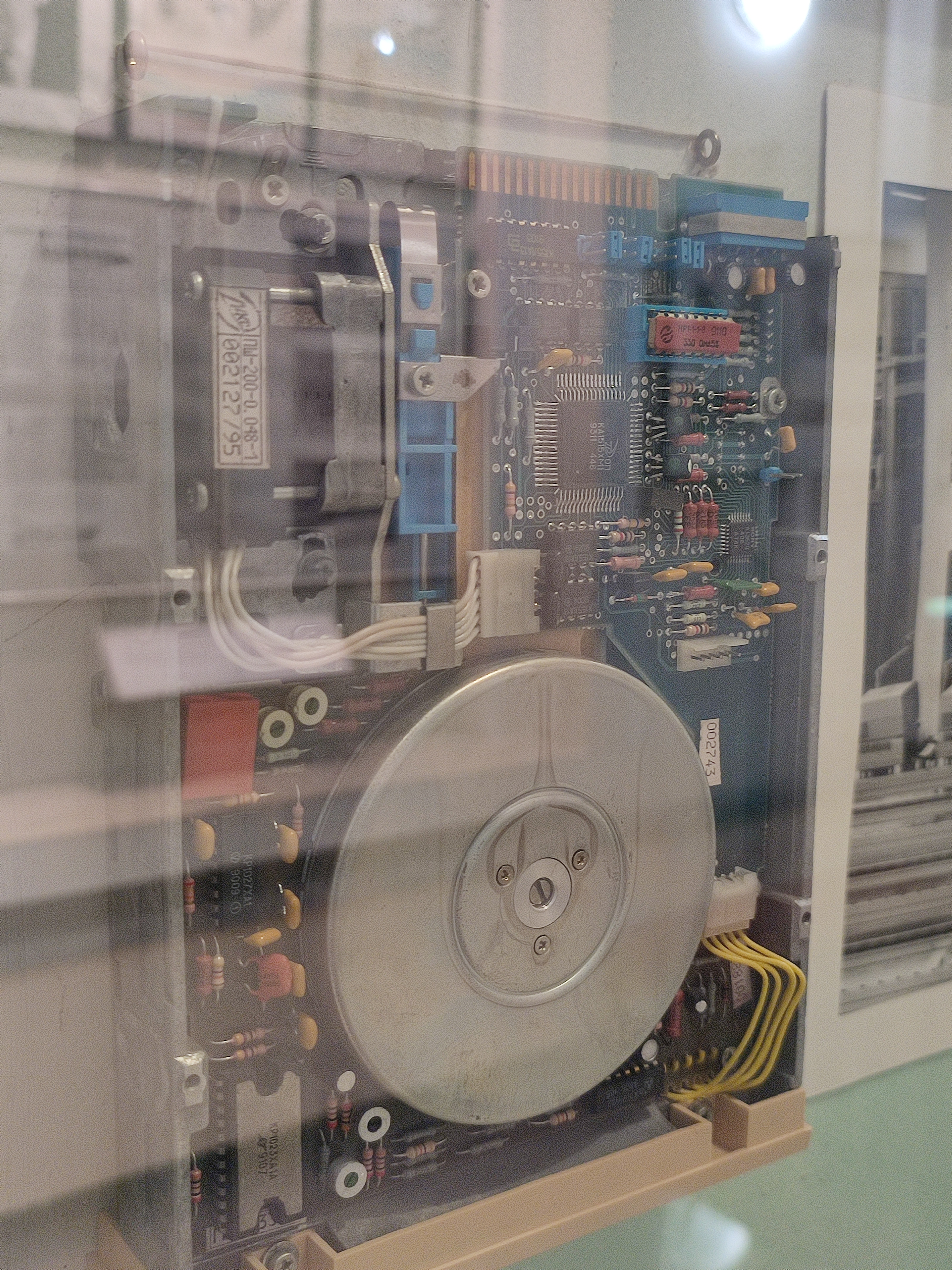

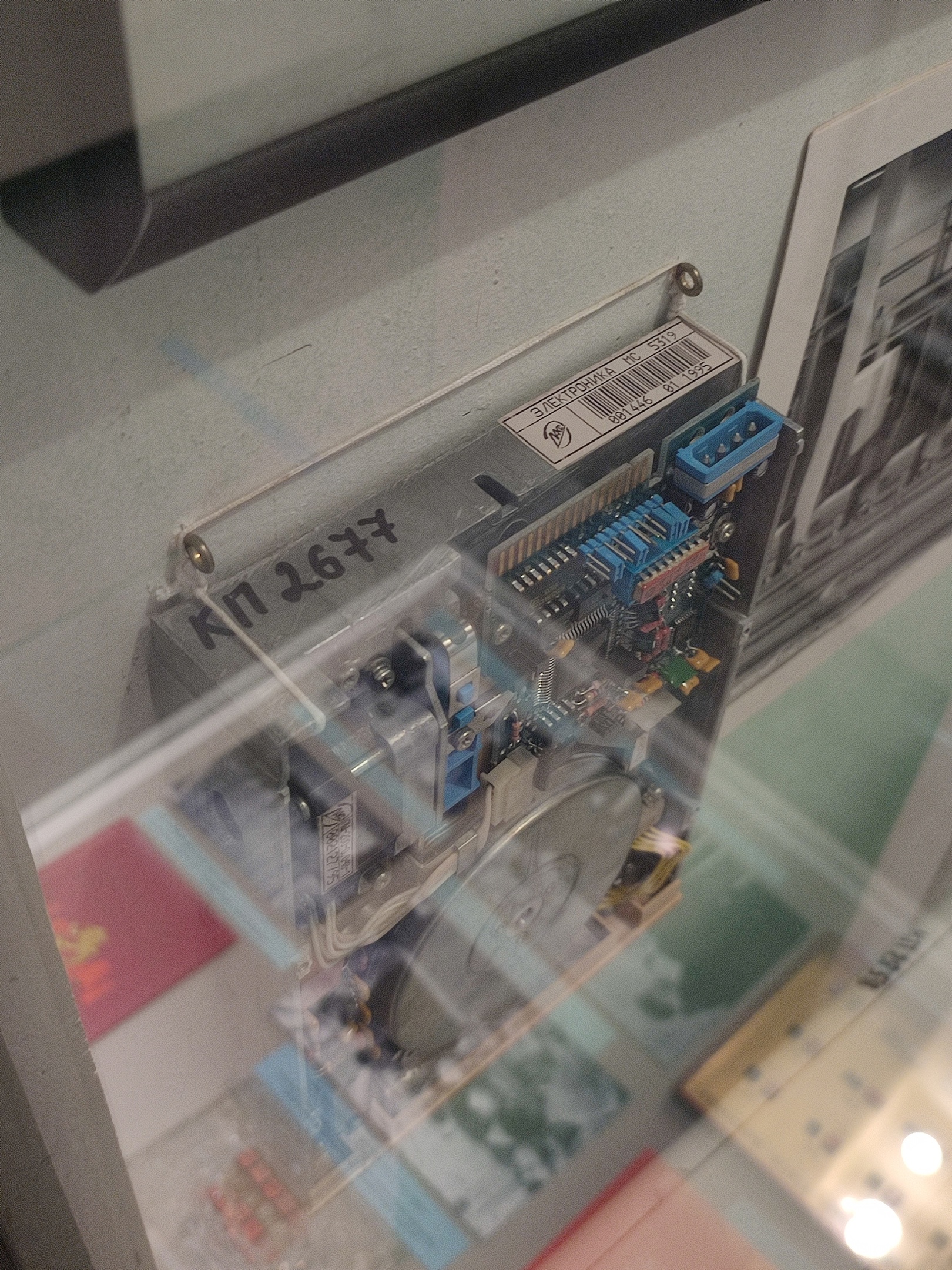

Дисковод повышенной плотности "Электроника МС 5319" в Музее Зеленограда

Дисковод повышенной плотности "Электроника МС 5319" в Музее Зеленограда

Реклама дисковода В959 формата 3,5", опытно выпускавшегося киевским "Электронмашем" (фото прислал Radon17)

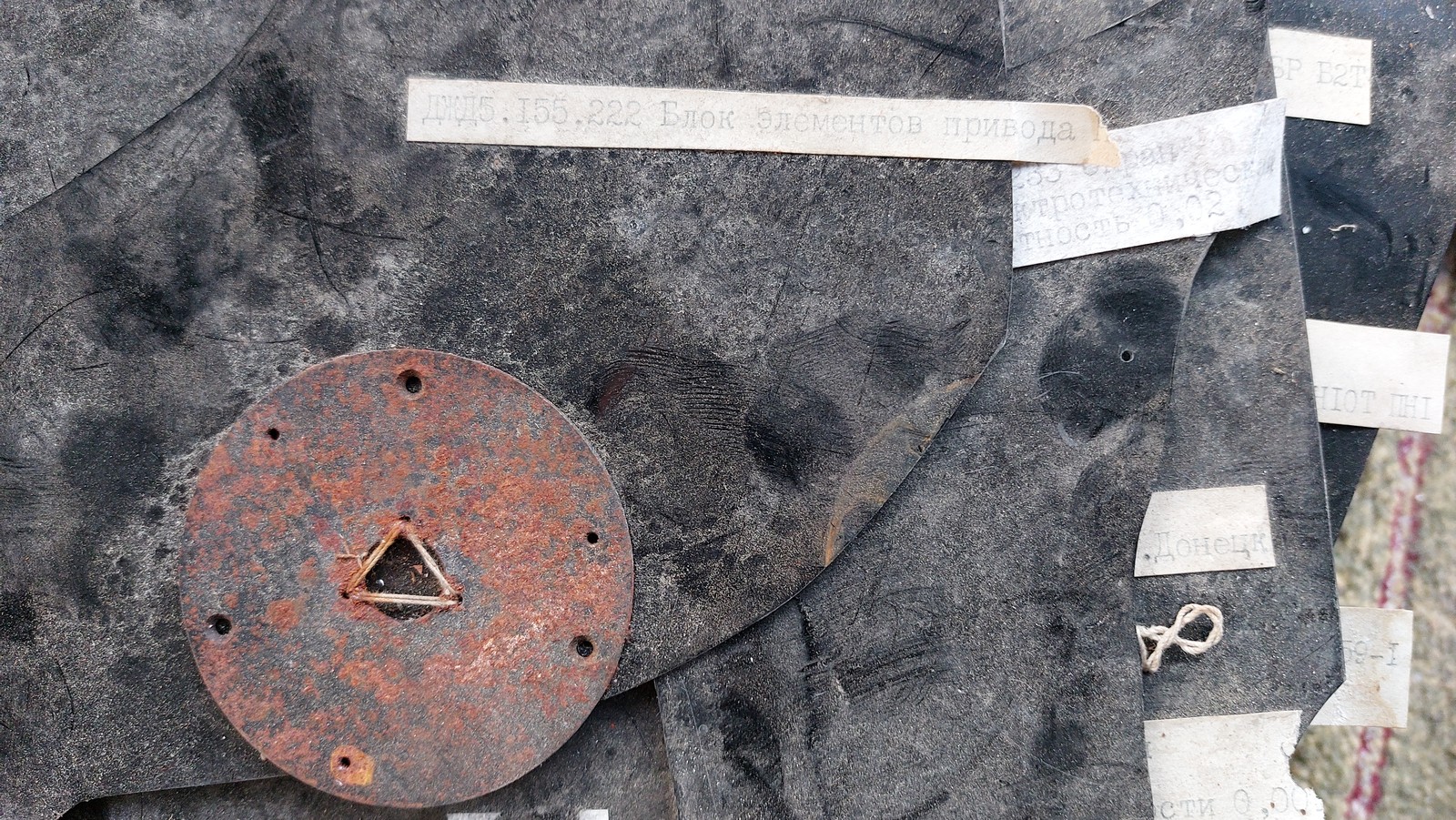

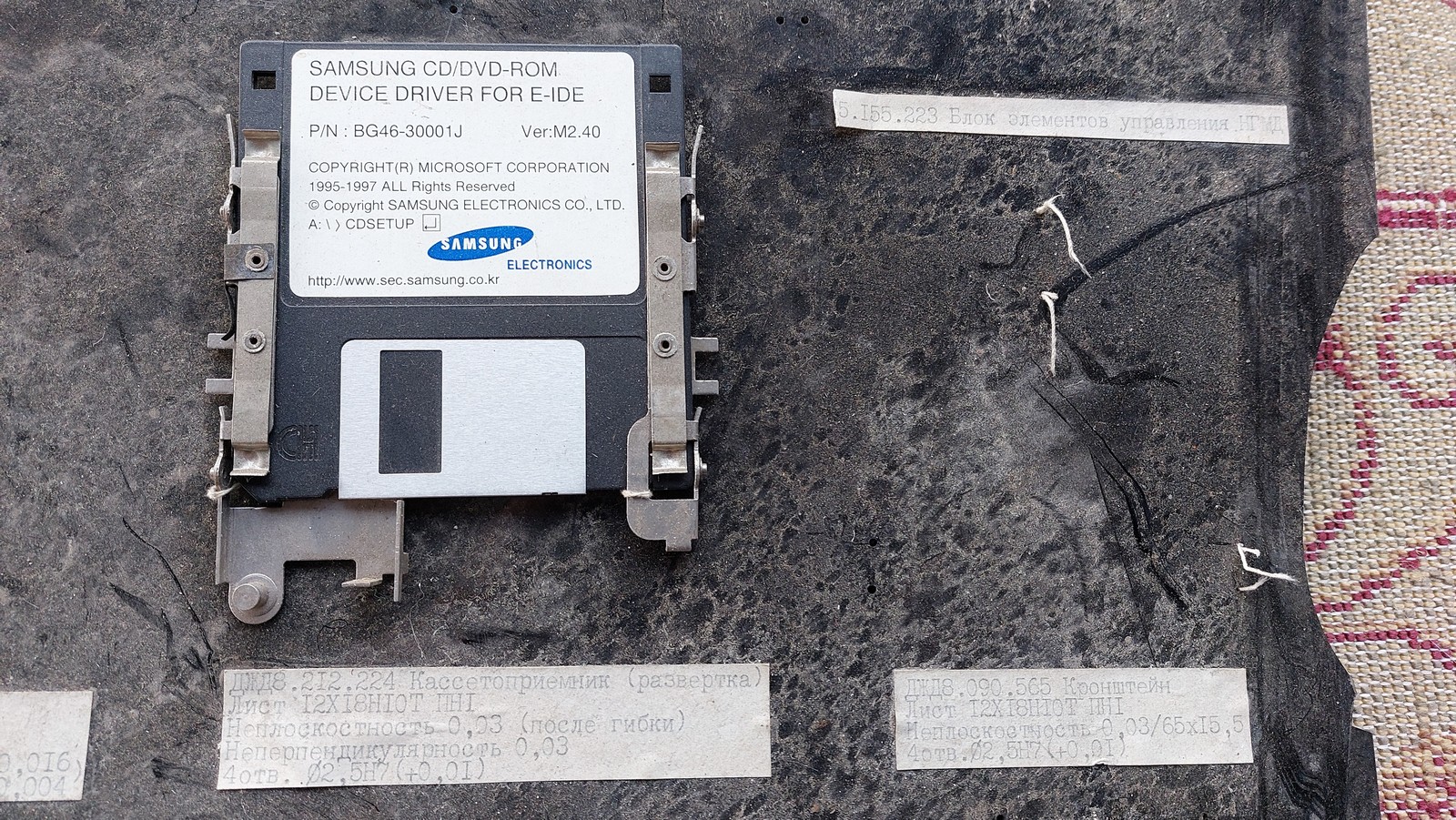

Сохранившиеся фрагменты дисковода формата 3,5" из музея киевского "Электронмаша" (фото прислал Radon17)

Сохранившиеся фрагменты дисковода формата 3,5" из музея киевского "Электронмаша" (фото прислал Radon17)

Сохранившиеся фрагменты дисковода формата 3,5" из музея киевского "Электронмаша" (фото прислал Radon17)

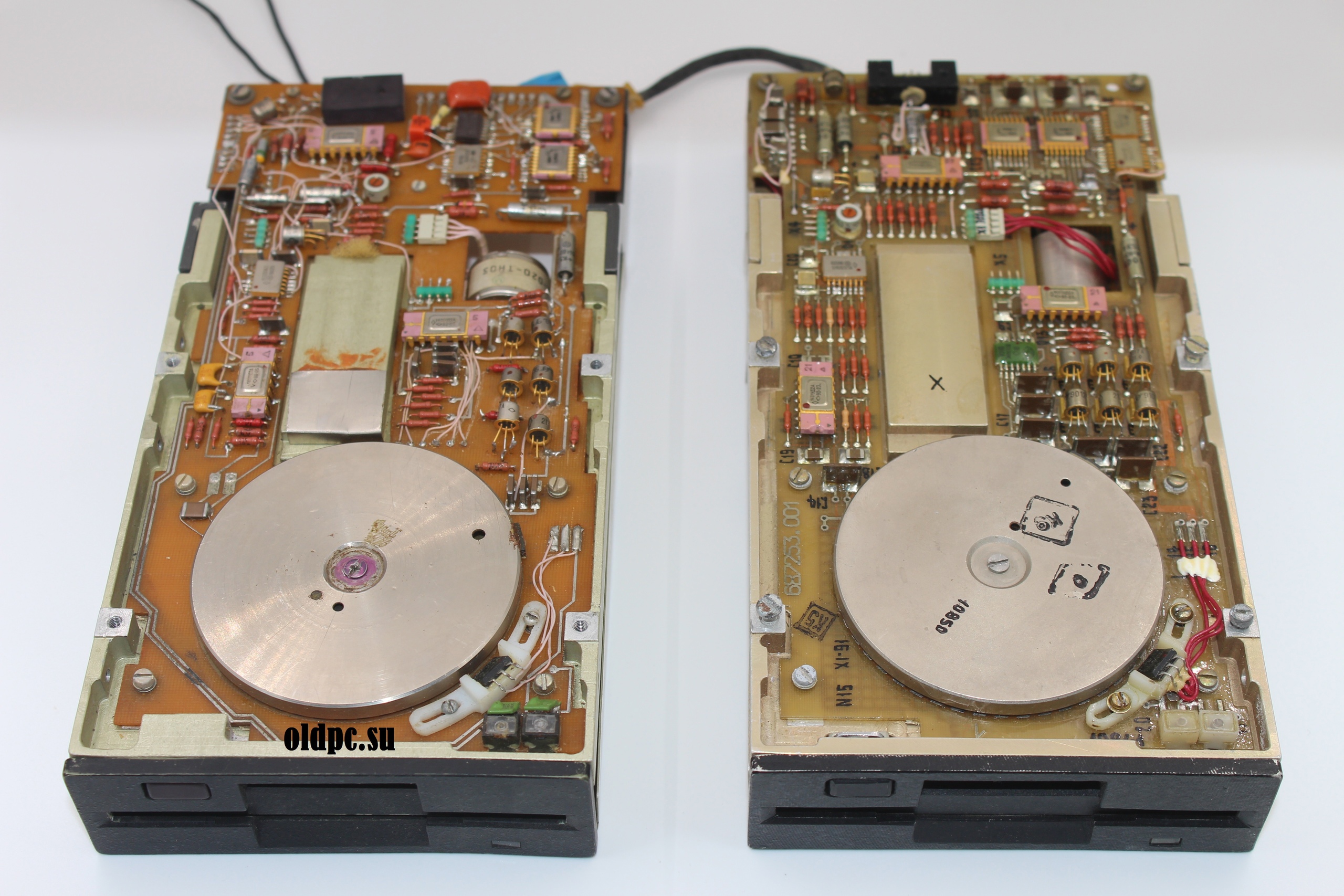

Дисководы формата 3,5", опытно выпускавшиеся Кировским НИИ СВТ (фото с сайта oldpc.su)

Дисковод формата 3,5", опытно выпускавшийся Кировским НИИ СВТ (фото с сайта oldpc.su)
