Калькулятор "Вильнюс" - уникальный аппарат, выполненный на основе 3-ёх элементов: электросчётчиков, реле и полупроводниковых диодов. Ни одной другой модели компактной релейной вычислительной машины на сегодняшний день не известно. Фактически, это промежуточное звено между электромеханическим арифмометром и электронным калькулятором. Если на Западе сразу перешли от механических вычислителей к электронным, то в СССР была создана вот такая переходная модель.

Вычислительная машина была разработана Кировским НИИ средств вычислительной техники в первой половине 1960-ых годов. Производство модели было налажено ориентировочно в 1965-ом году в Волго-Вятском совнархозе под маркой "Вятка". В 1967-ом году выпуск также начался на Вильнюсском заводе электросчётчиков под маркой "Вильнюс". Т.е. фактически "Вильнюс" и "Вятка" это одна и та же модель, хотя аппараты и несколько отличаются друг от друга дизайном и функционалом.

Существовали 2 модификации "Вильнюса": 67-ого года и 68-ого года. Вторая модификация отличается оптимизированной схемой, из которой удалено значительное количество элементов. Производство продолжалось до 1969-ого года.

Габариты калькулятора - 412х440х250 мм, питание осуществлялось от сети 220 Вольт, средняя потребляемая мощность - 100 Вт, масса - 26 кг.

Экземпляр с фото выпущен в 1968-ом году (модификация 67-ого года). Это один из нескольких релейных калькуляторов, чудом дошедших до наших дней. Полностью отремонтирован. Не хватает оригинальго шильдика.

Подробный видеообзор калькулятора "Вильнюс" на нашем канале на YouTube

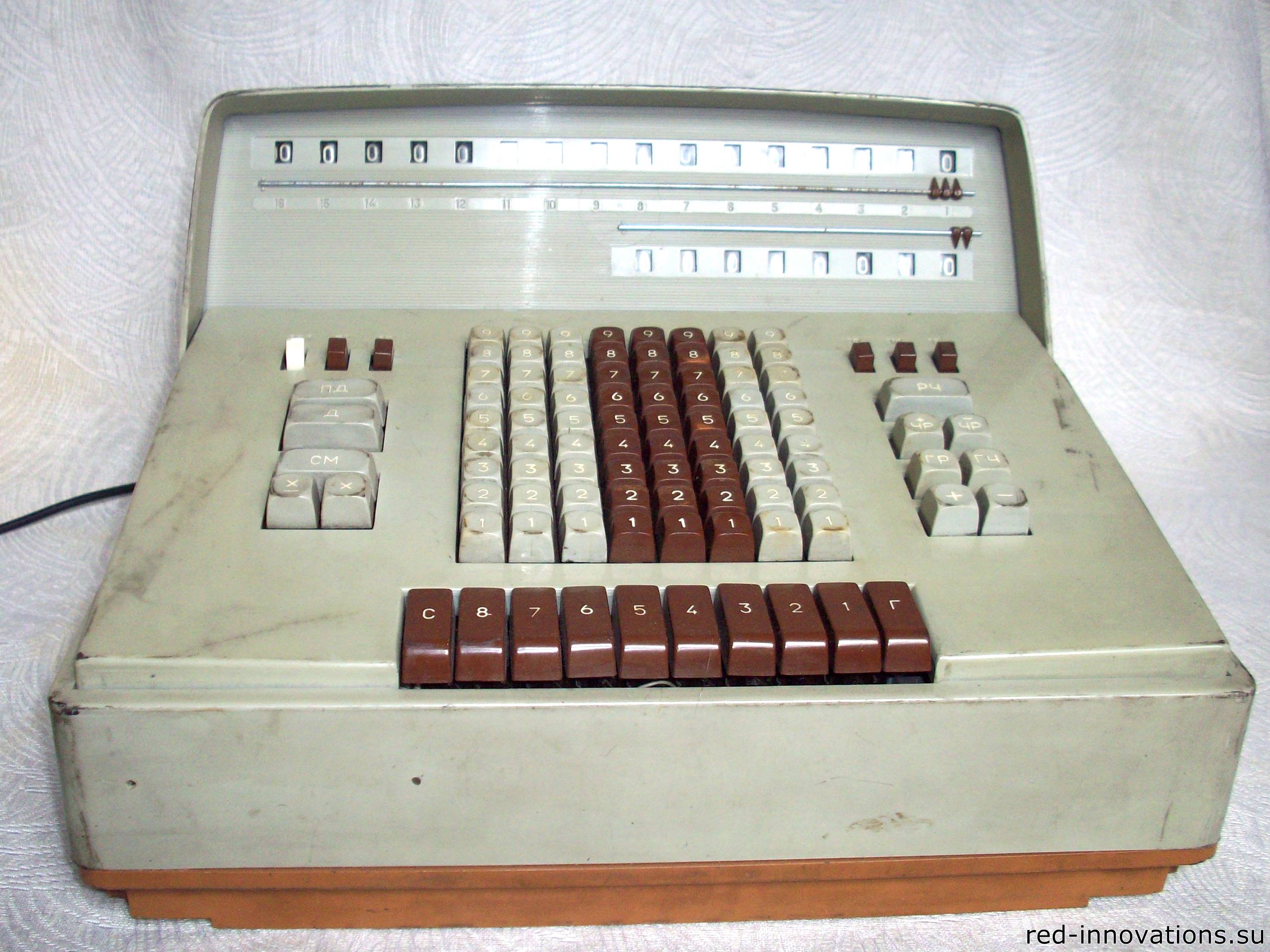

Вид спереди

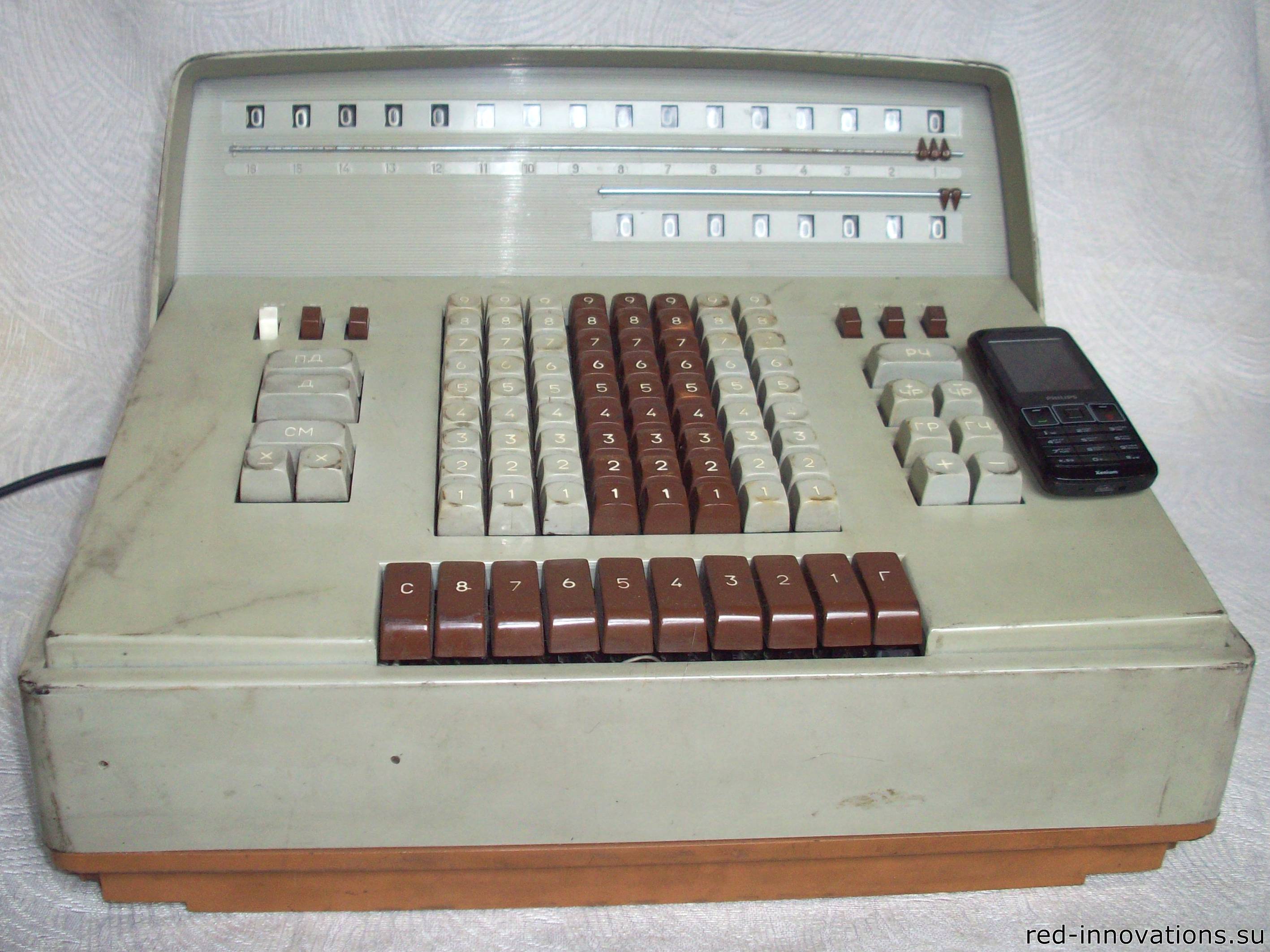

Мобильный телефон для сравнения размеров

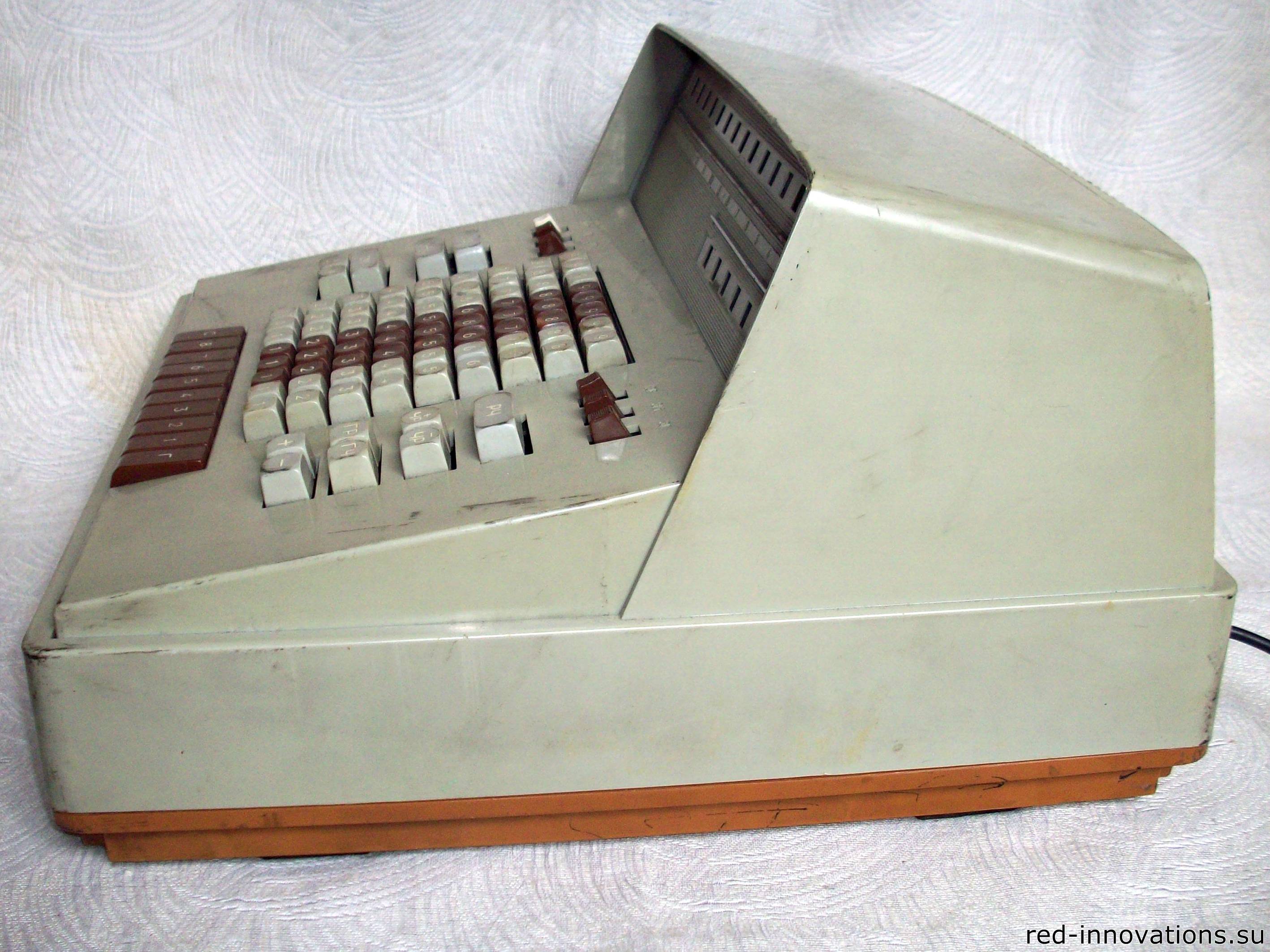

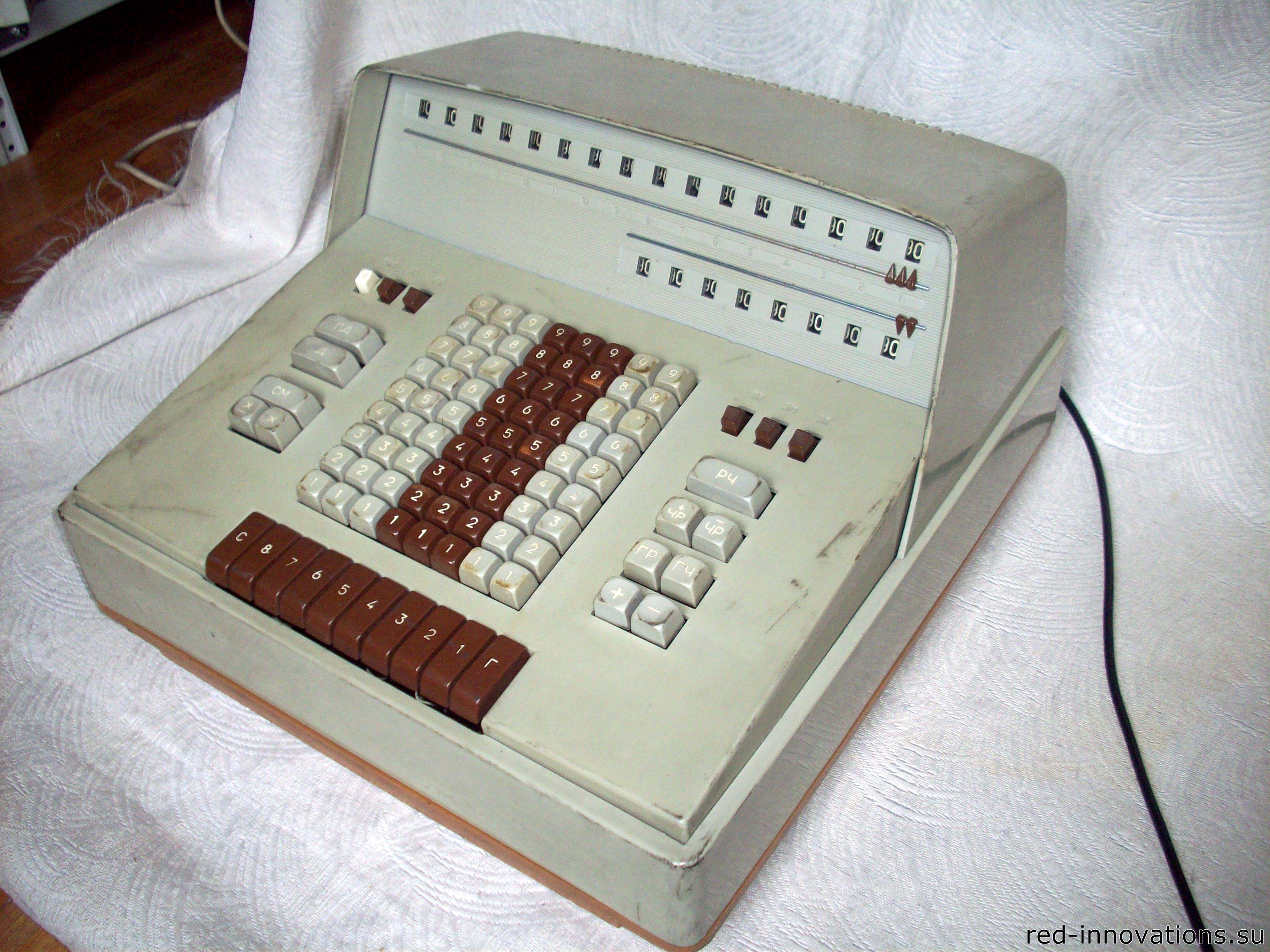

Вид слева

Вид справа

Вид справа

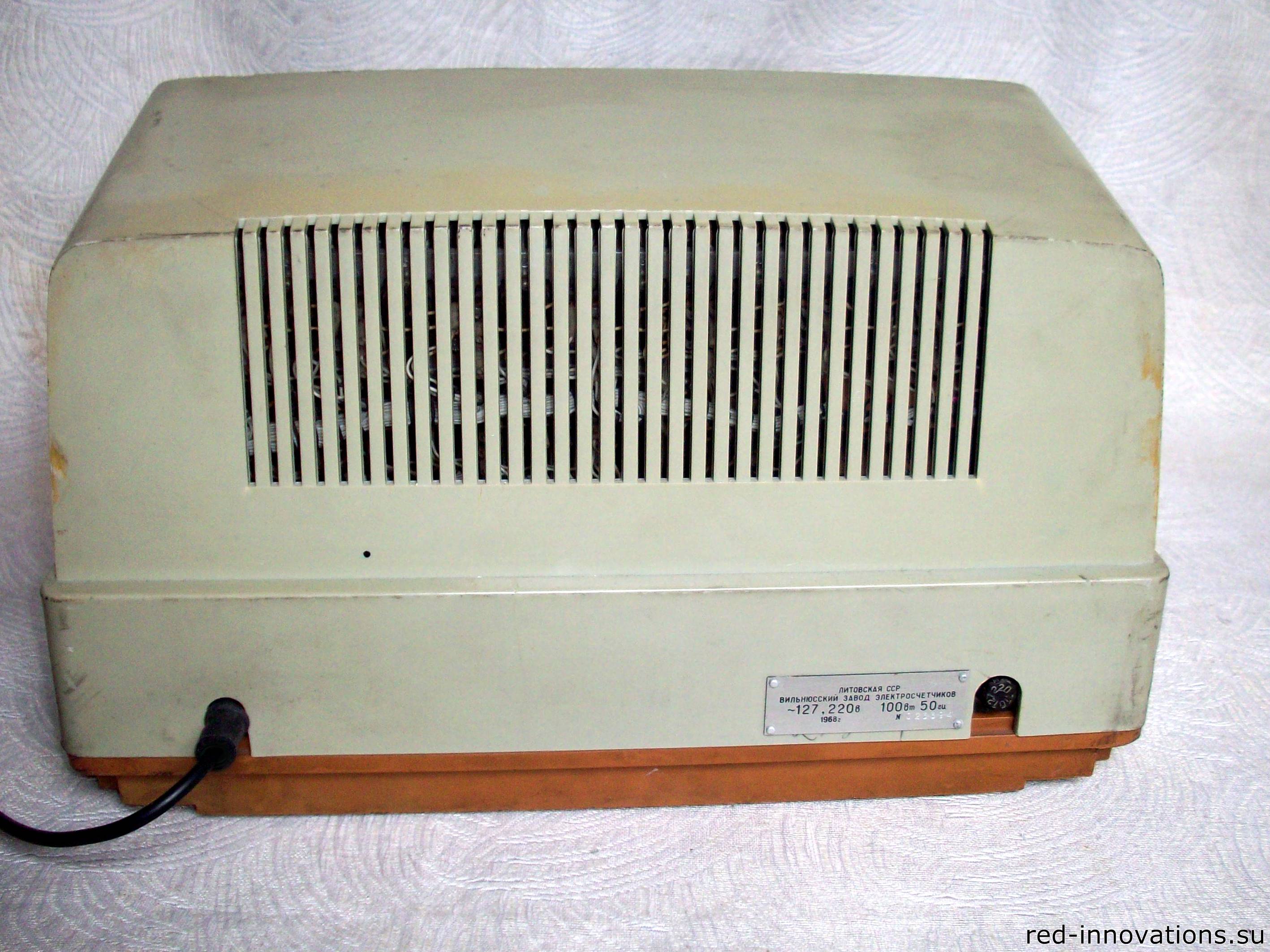

Вид сзади

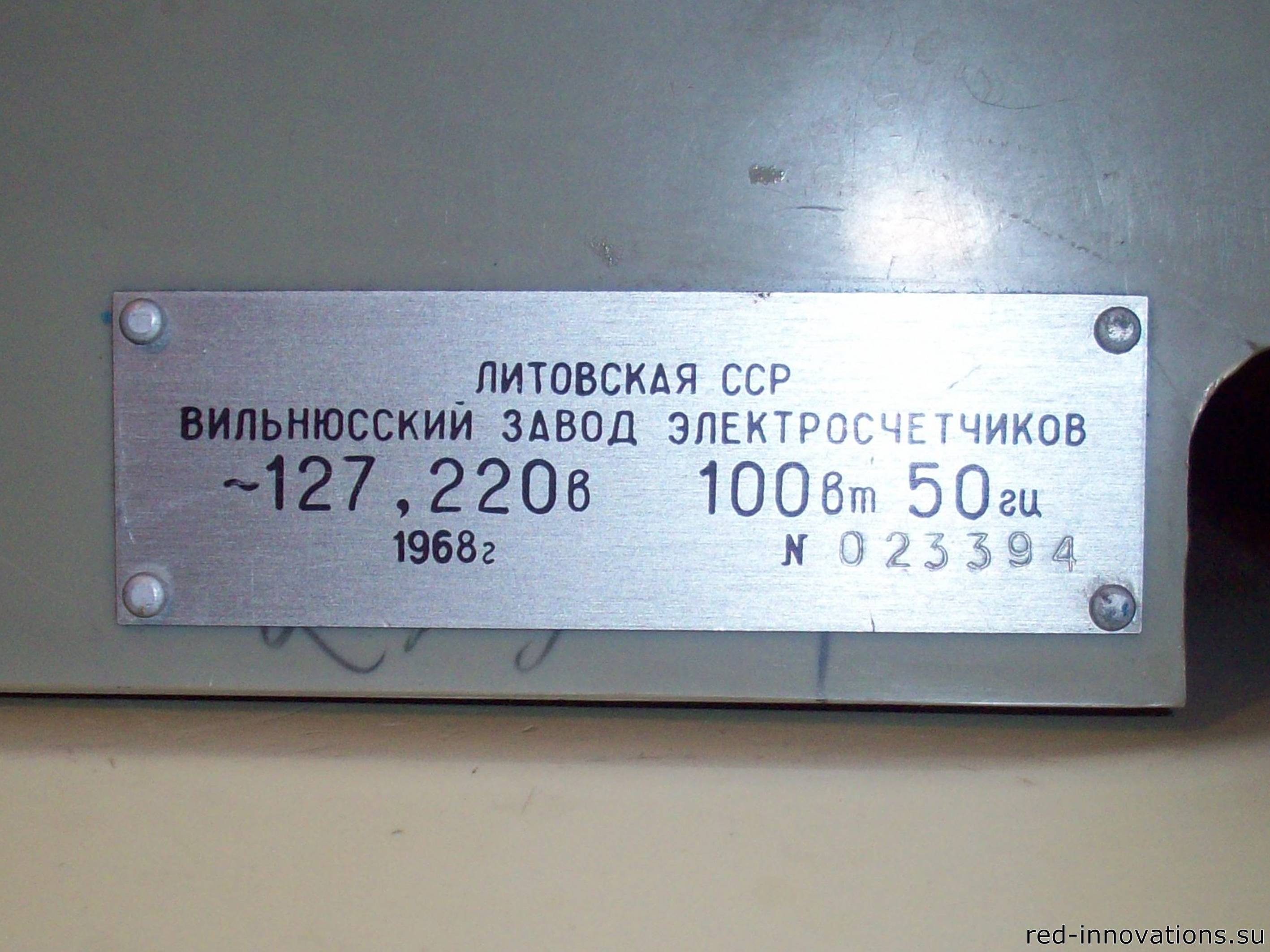

Заводская табличка

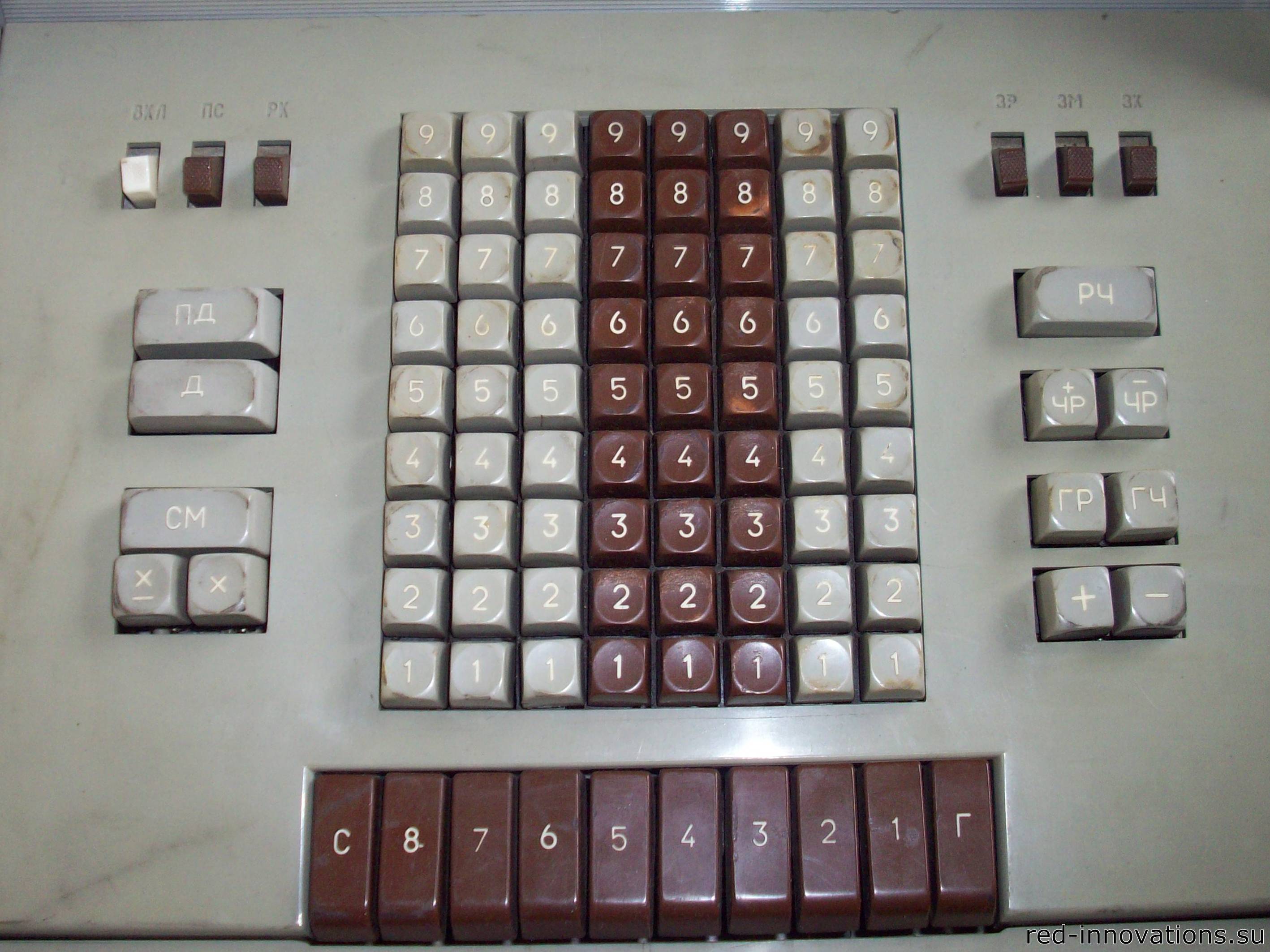

Клавиатура

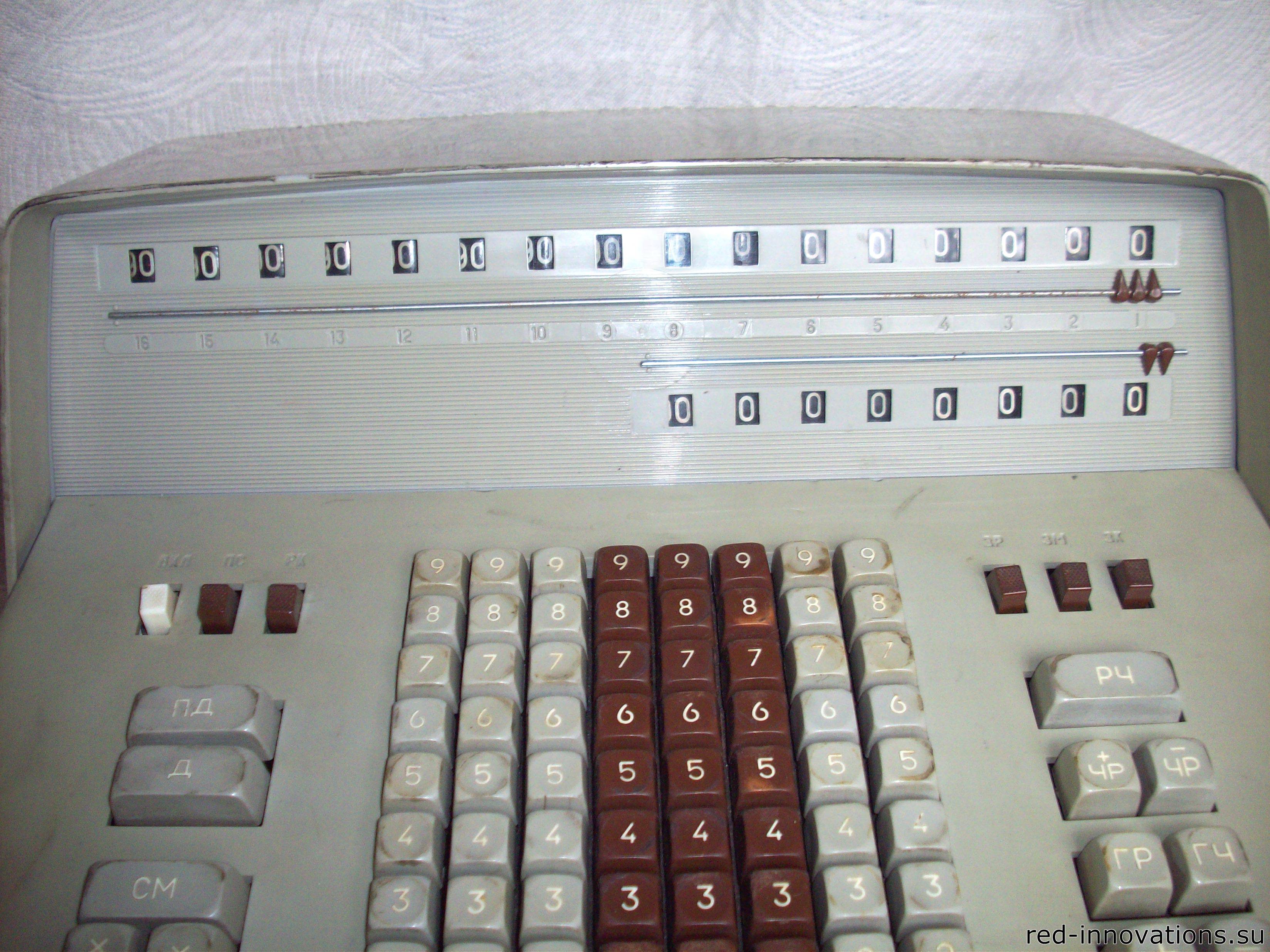

Табло

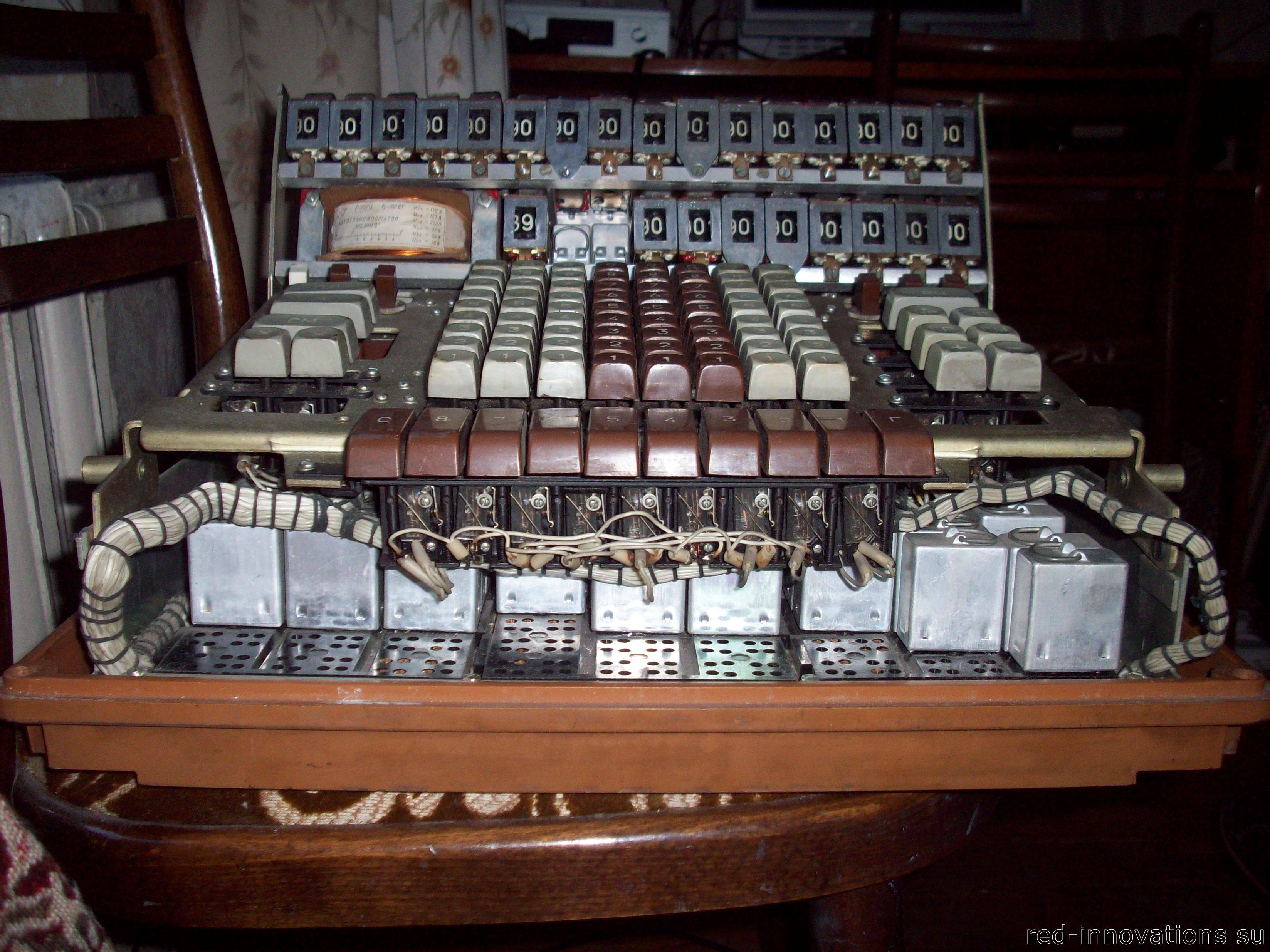

Шасси - вид спереди

Шасси - вид справа

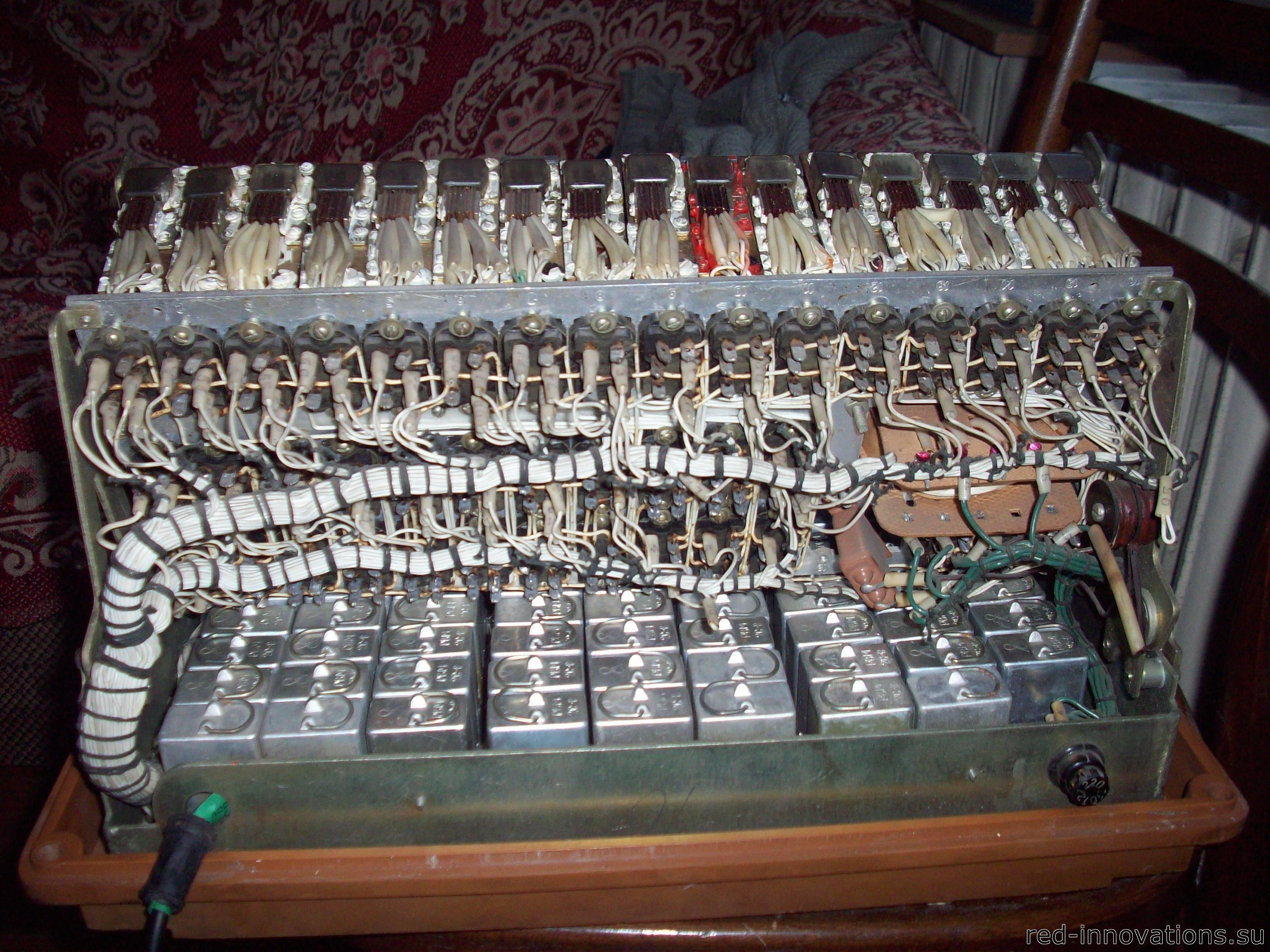

Шасси - вид сзади

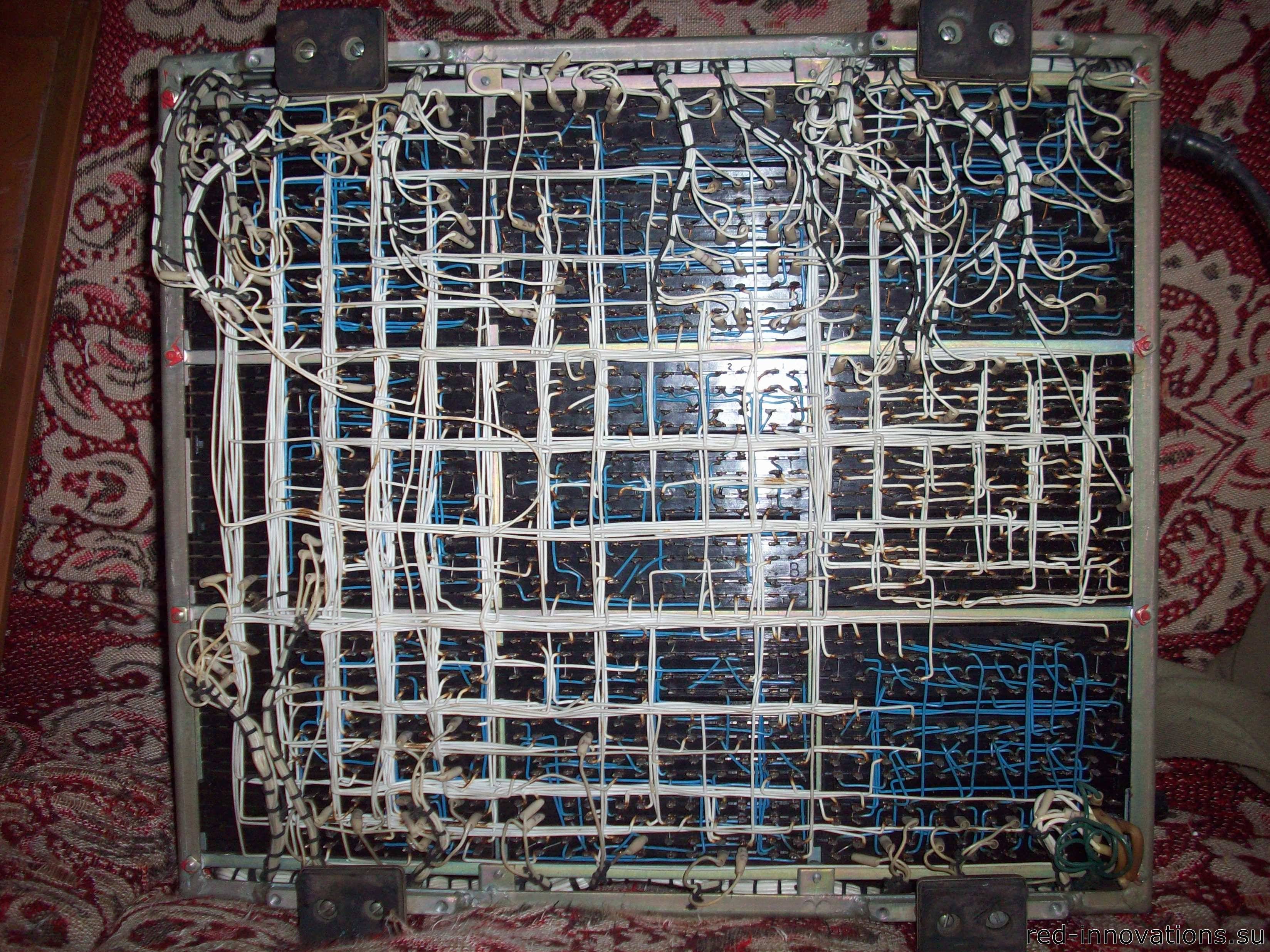

Шасси - вид снизу

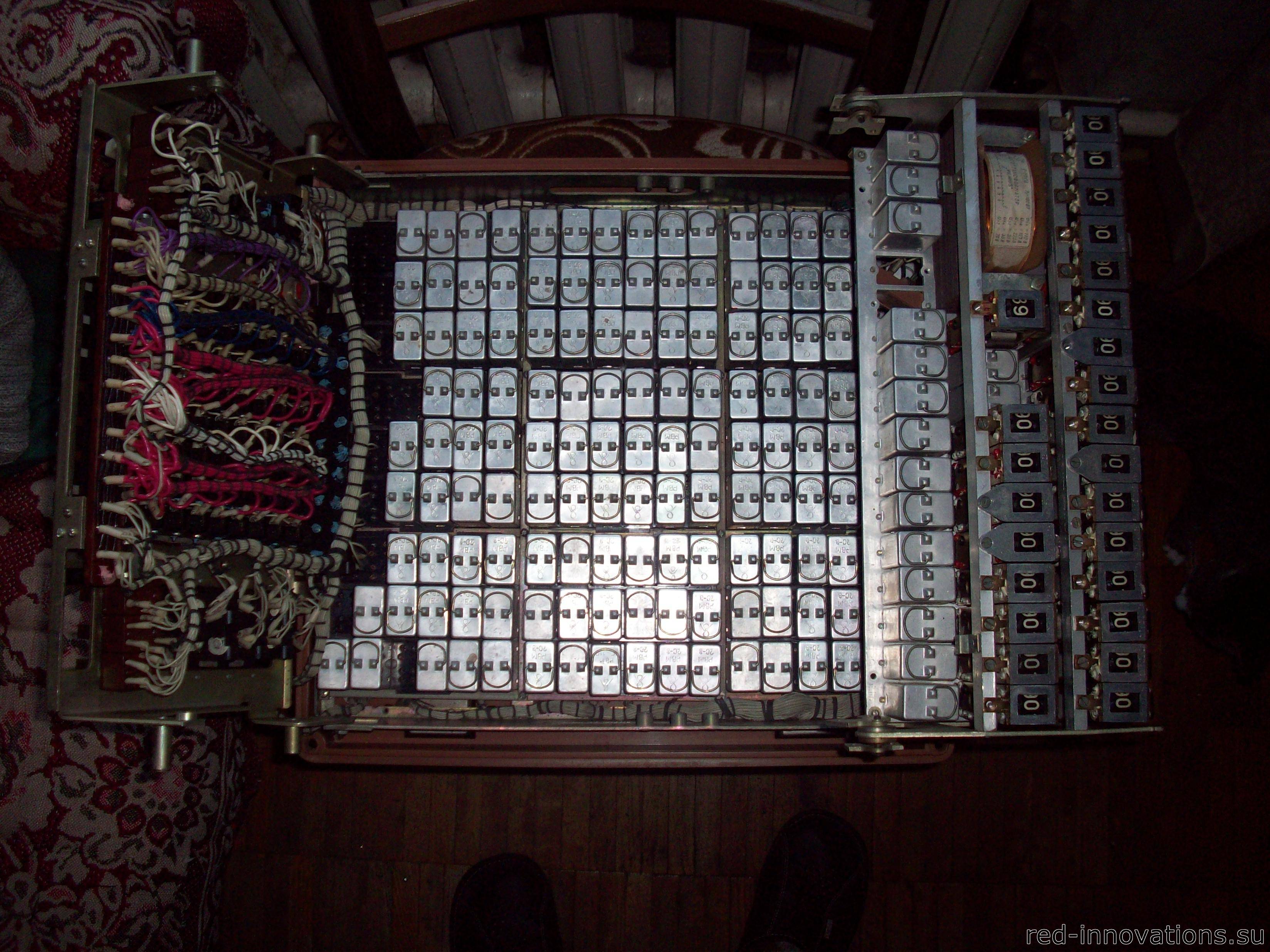

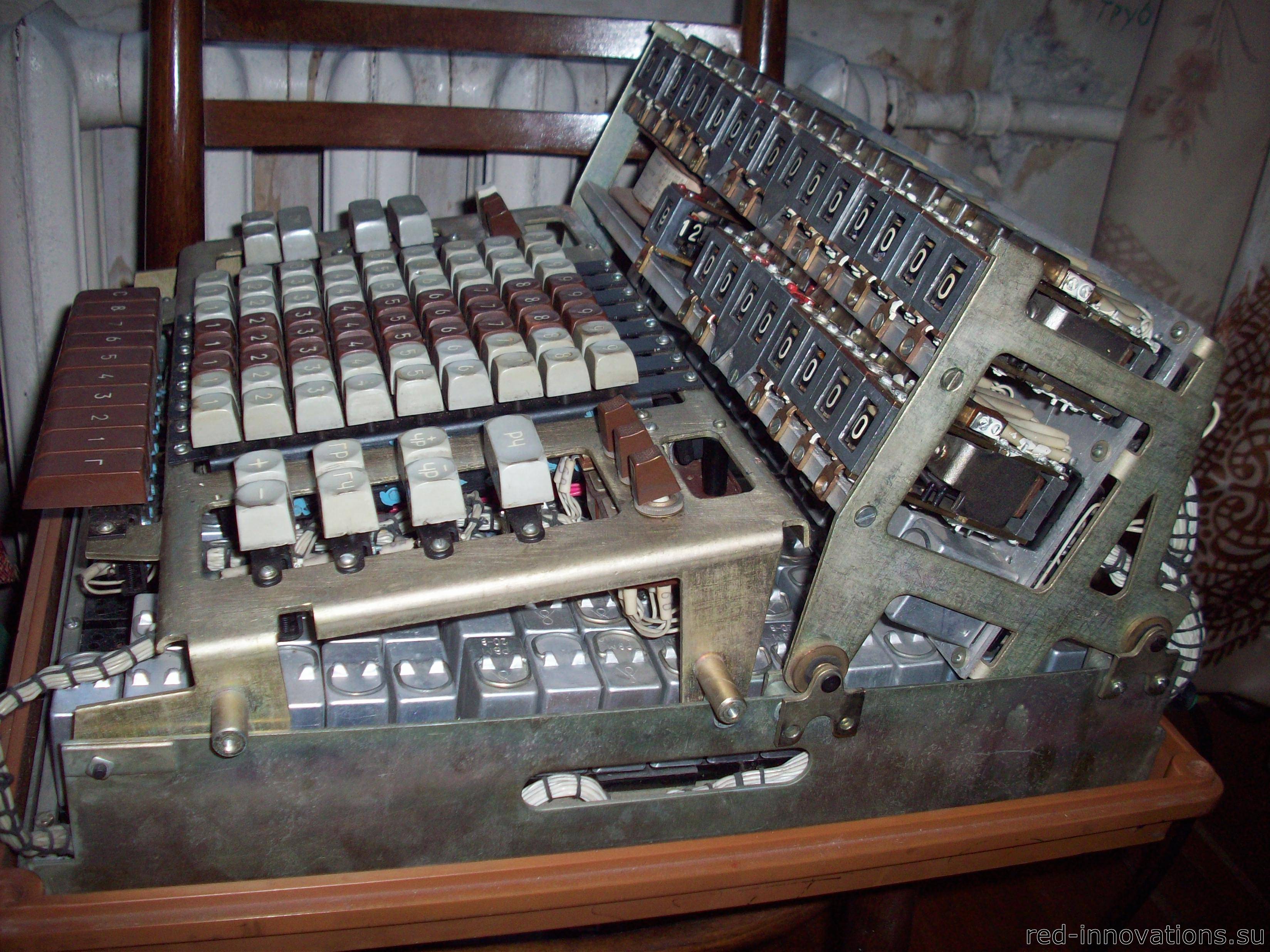

С откинутыми блоками клавиатуры и счётчиков

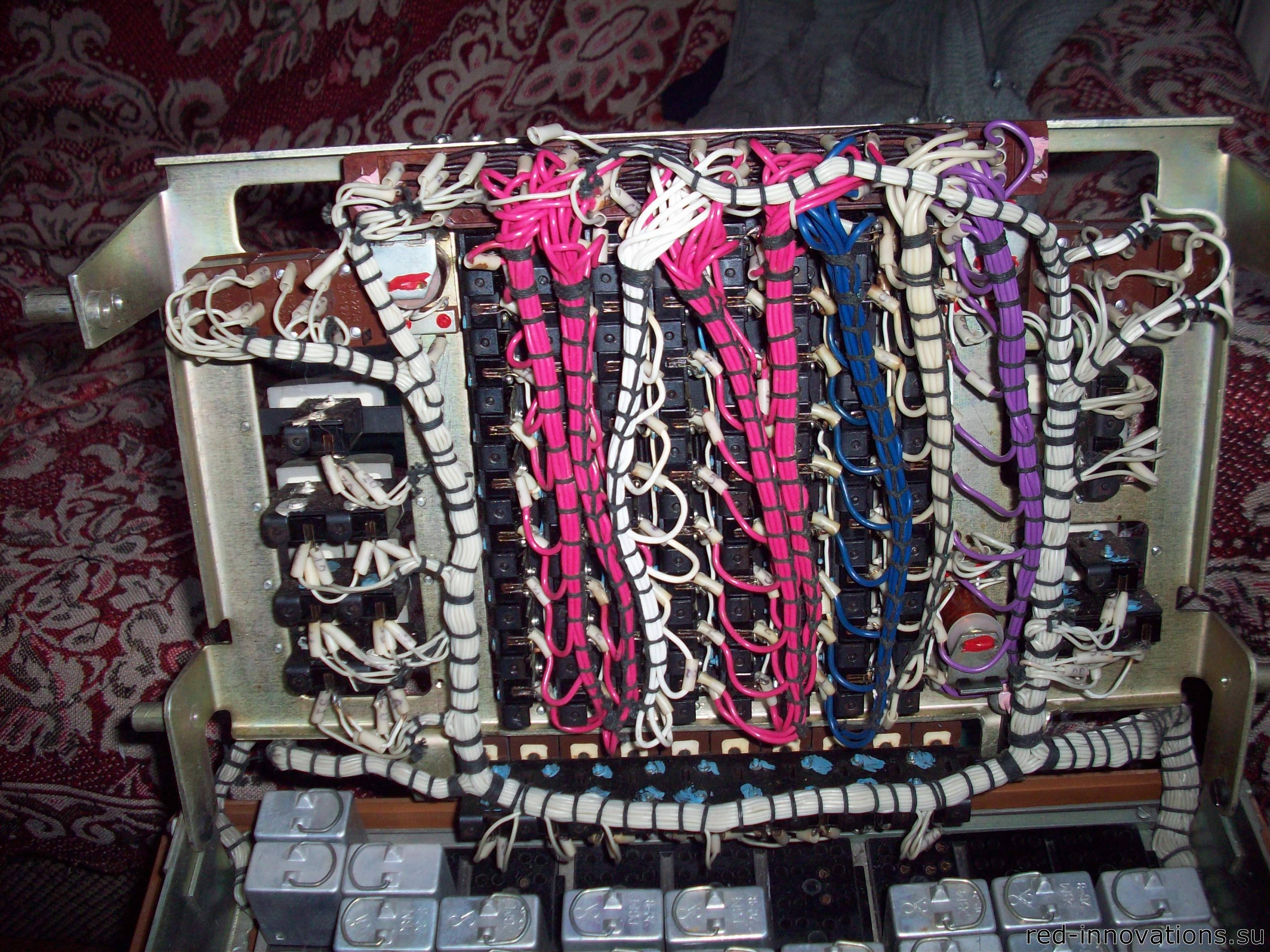

Обратная сторона блока клавиатуры

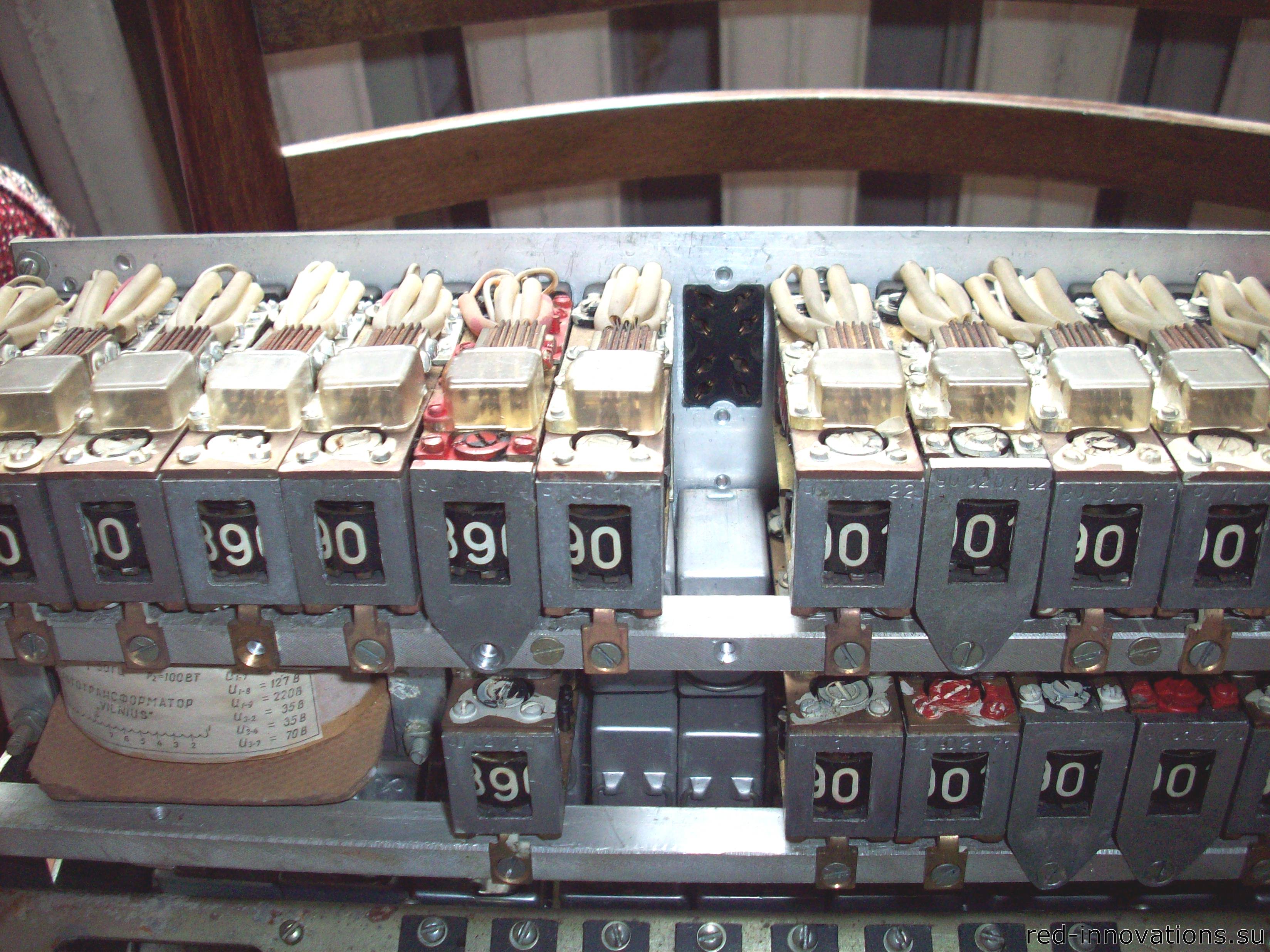

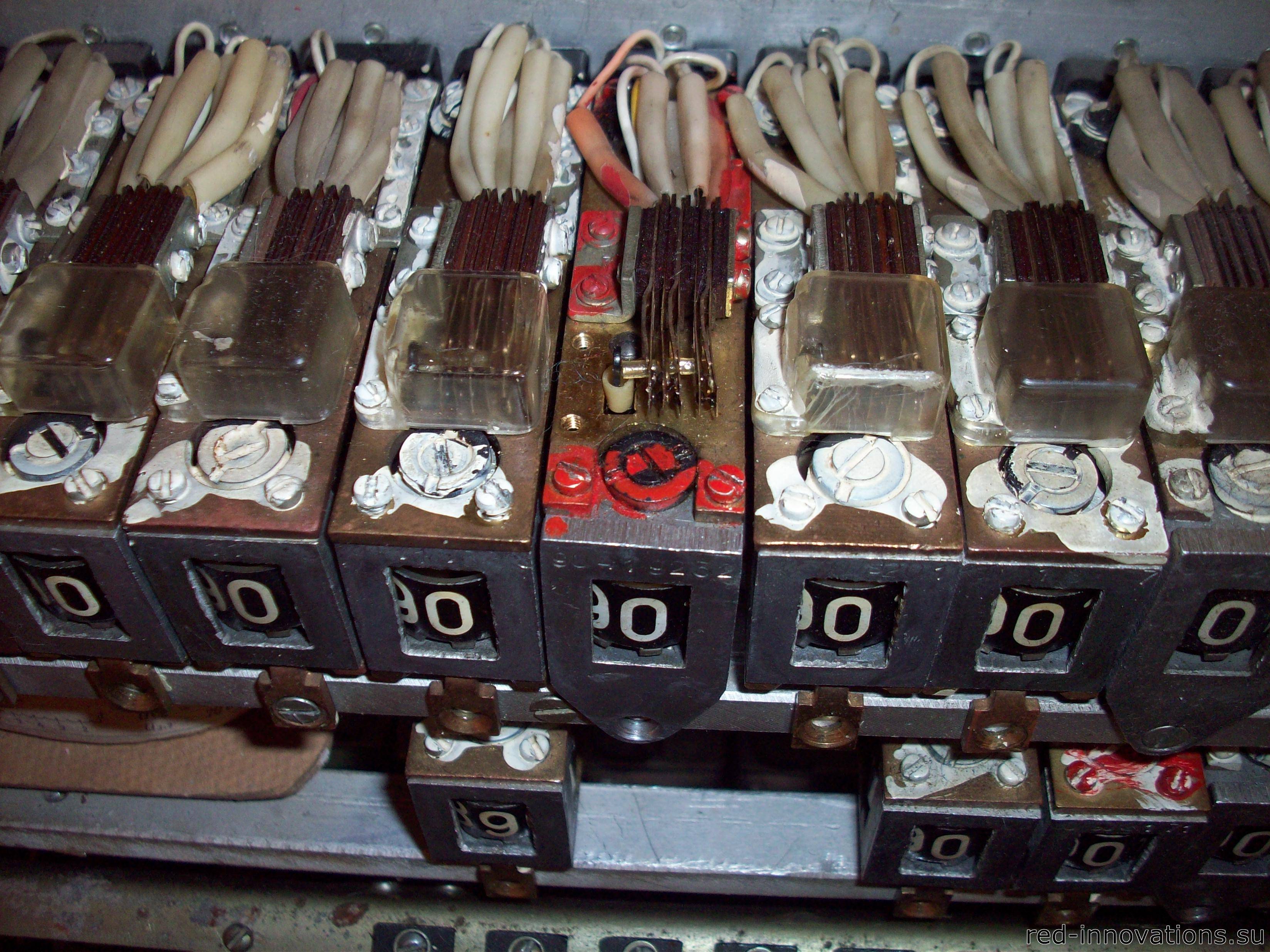

Счётчики (с одного снята крышка контактной группы)

Один счётчик вынут из панели

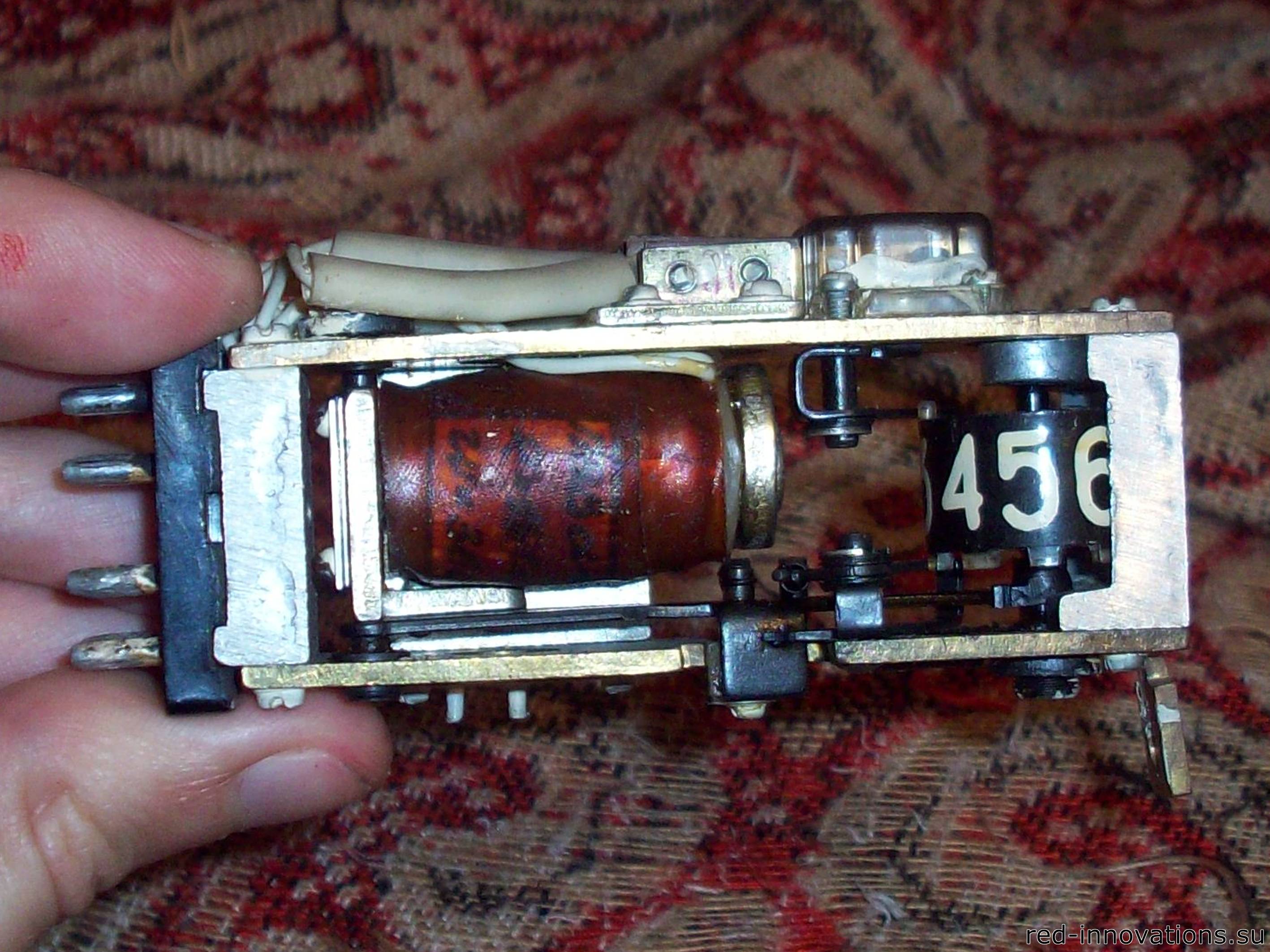

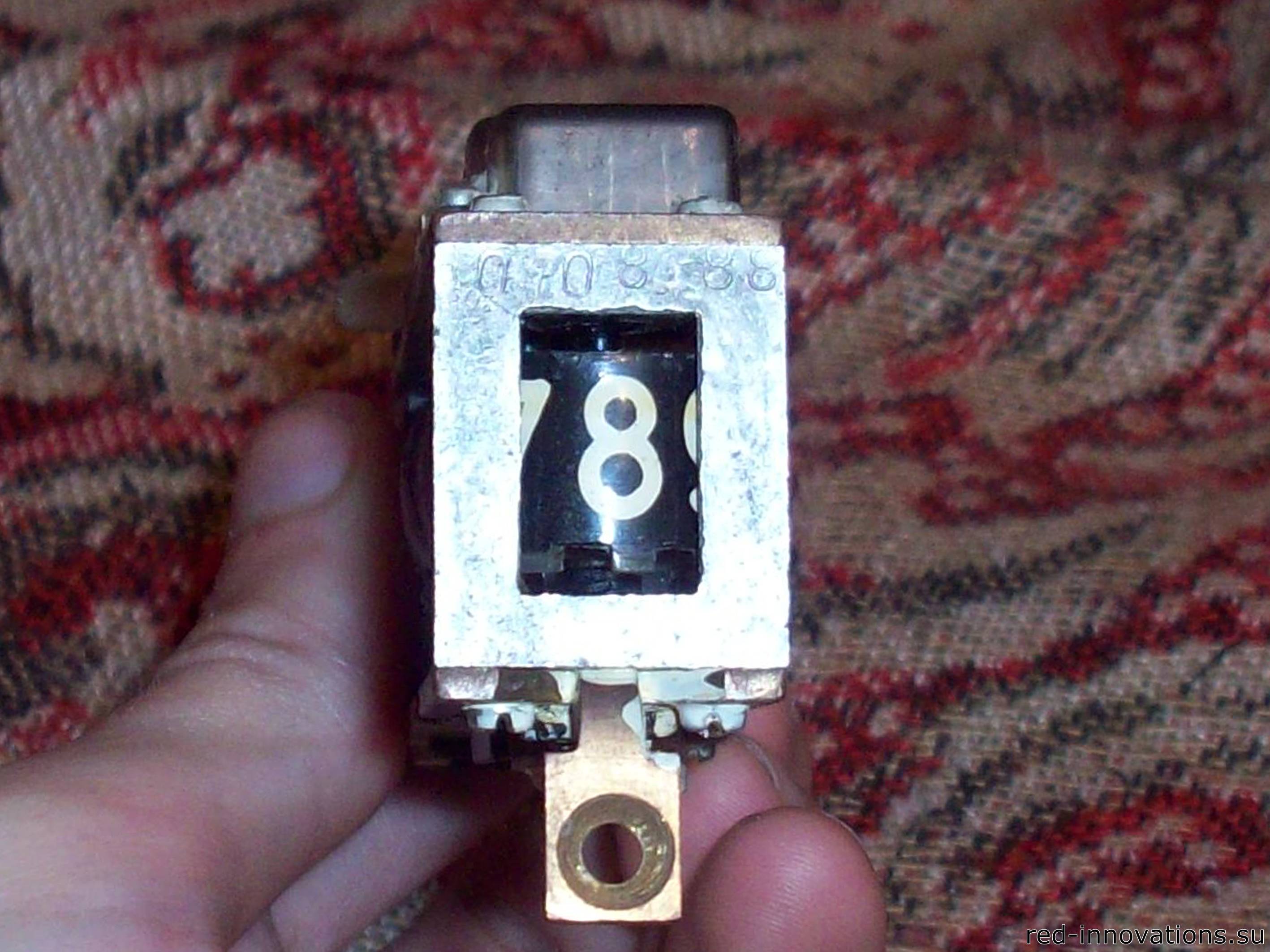

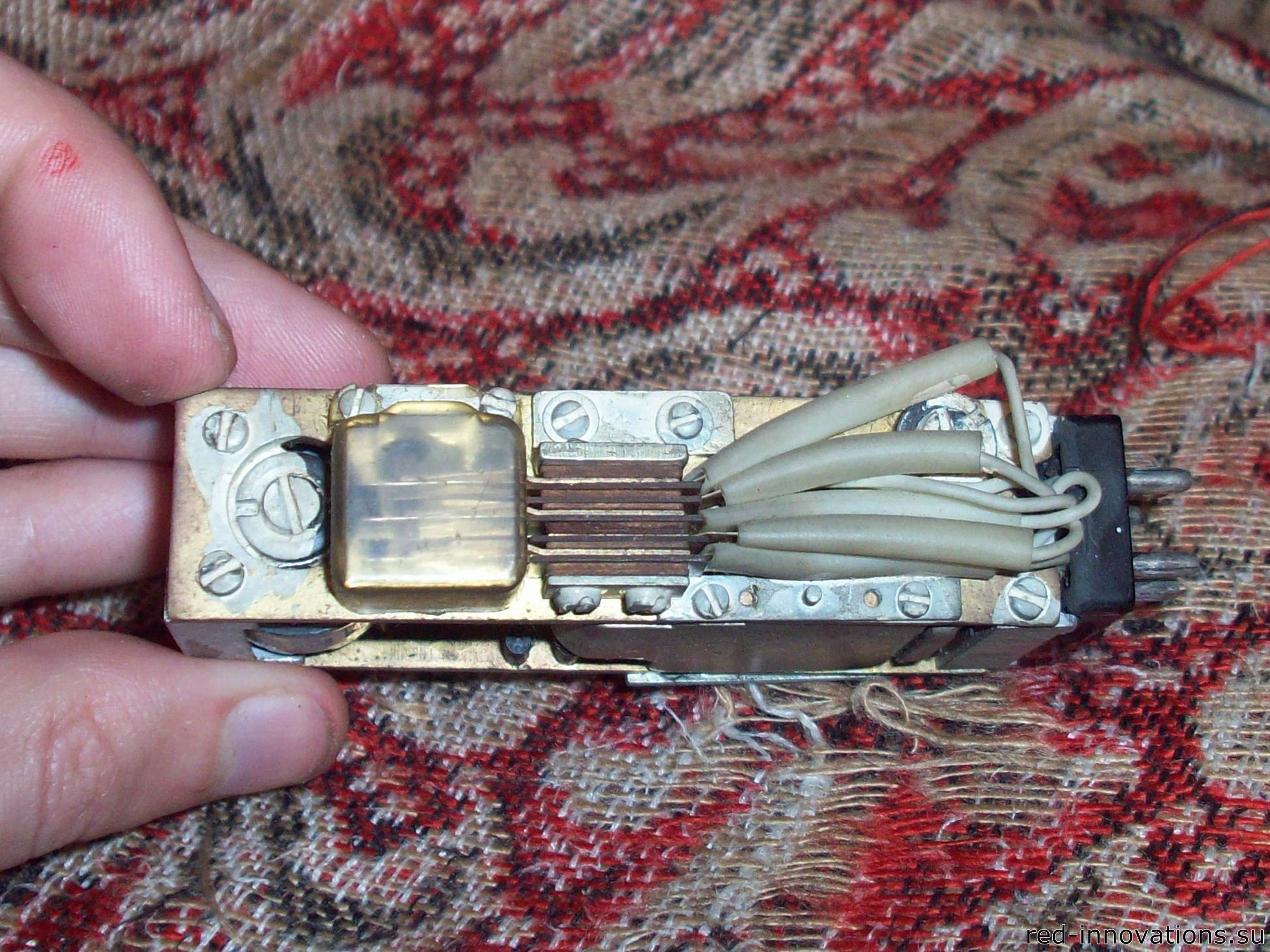

Счётчик - вид спереди

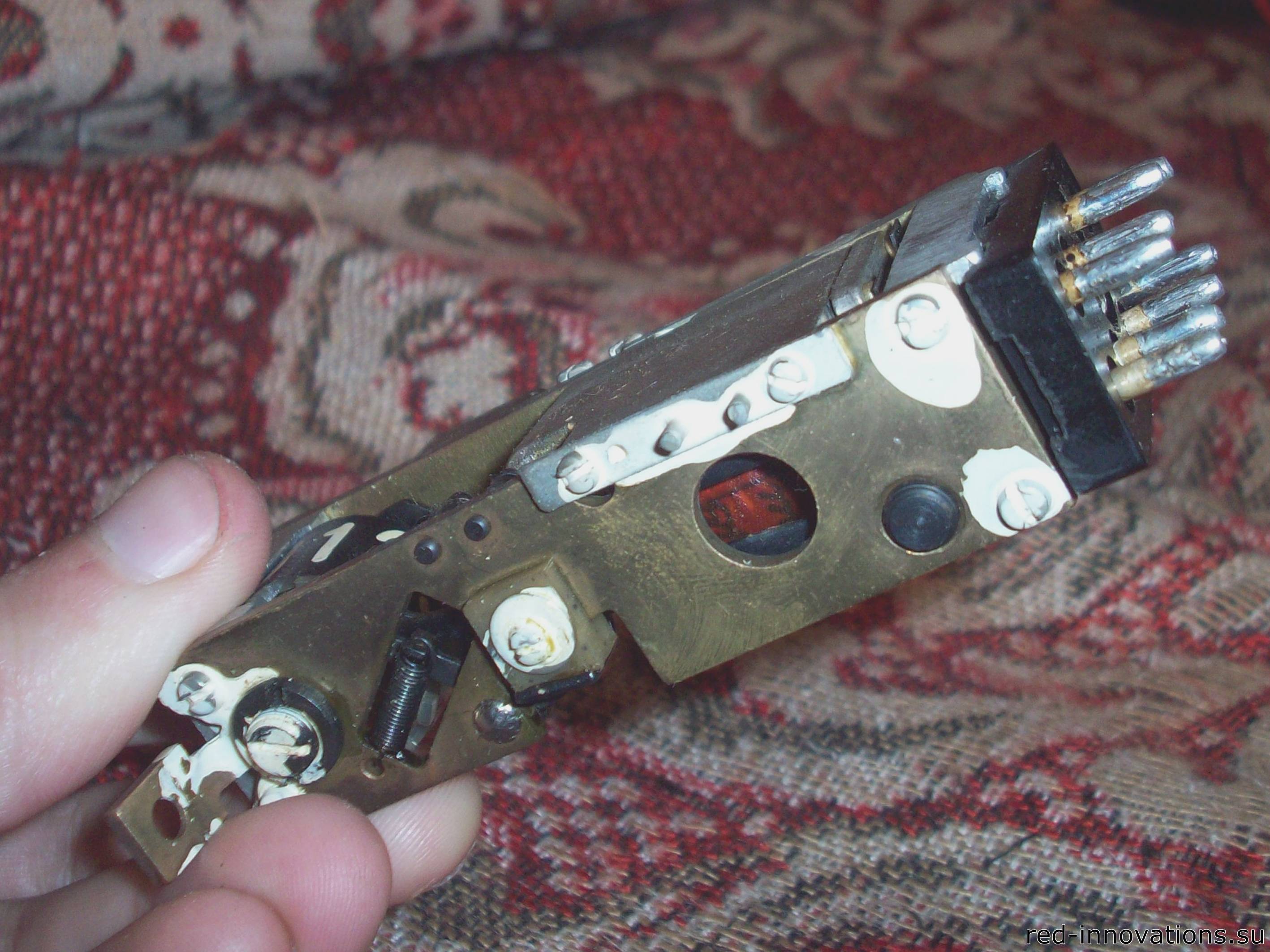

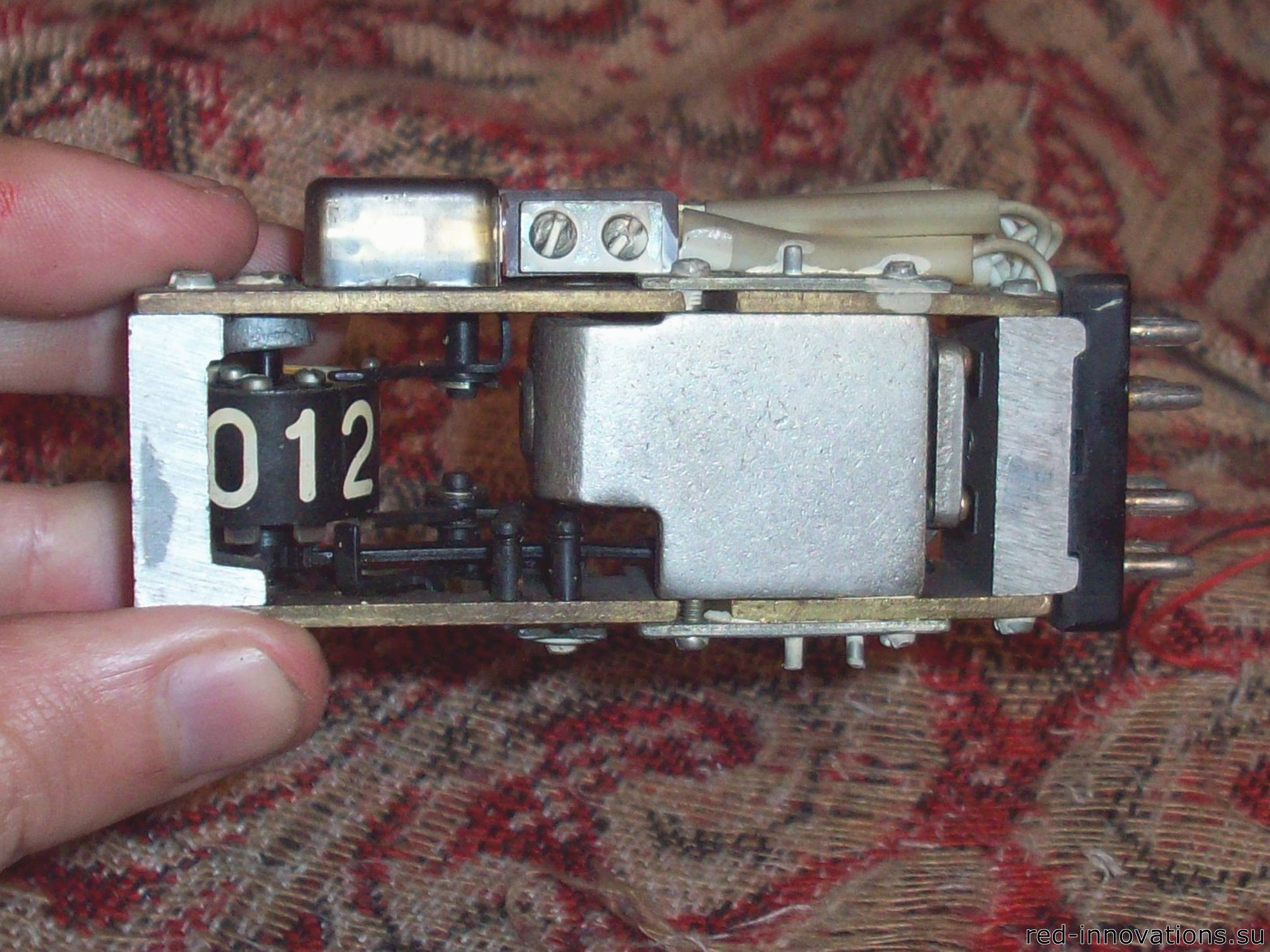

Счётчик - вид слева

Счётчик - вид справа

Счётчик - вид сверху

Счётчик - вид снизу

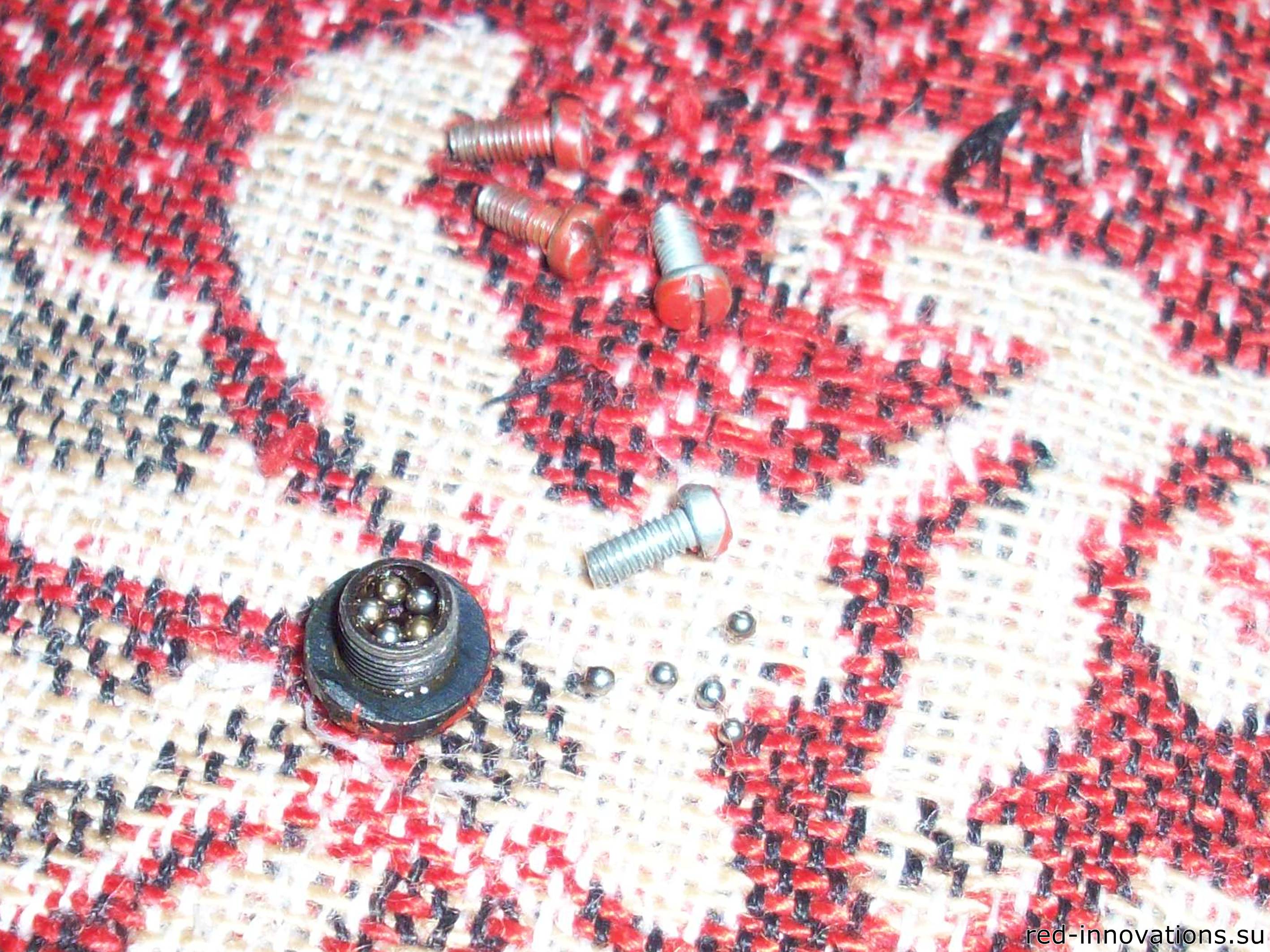

Подшипниковый узел счётчика

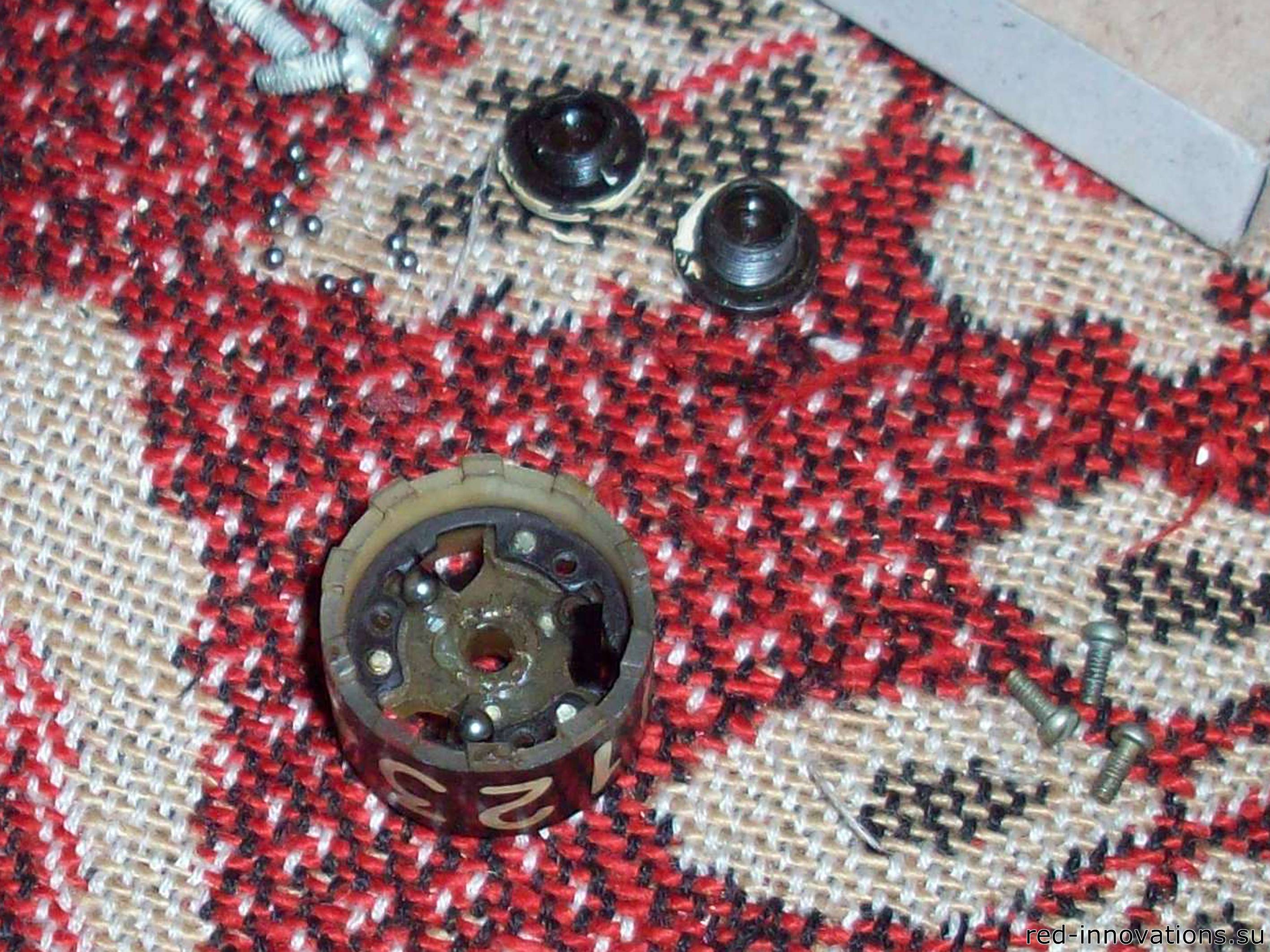

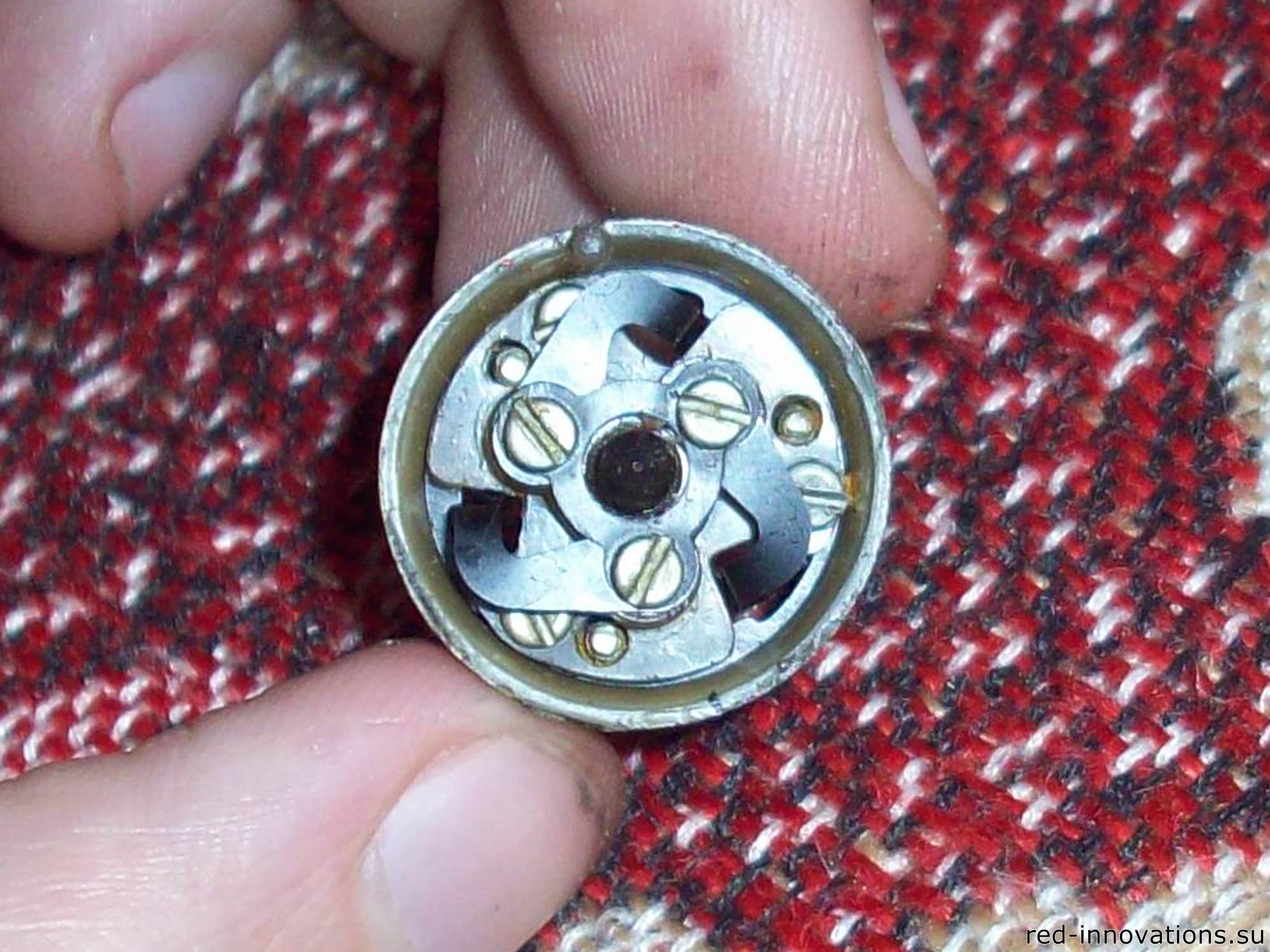

Устройство барабана счётчика

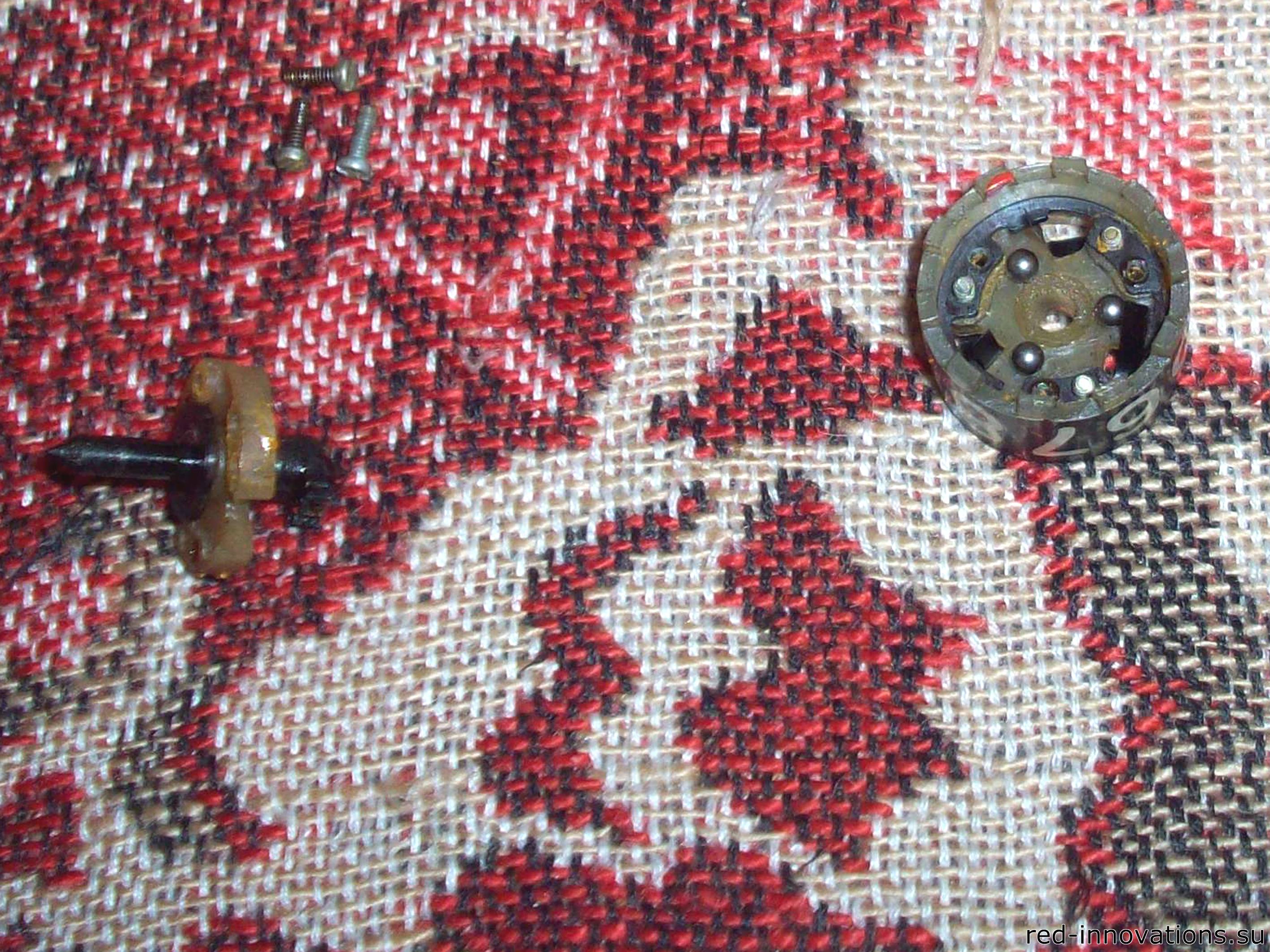

Устройство барабана счётчика

Устройство барабана счётчика
